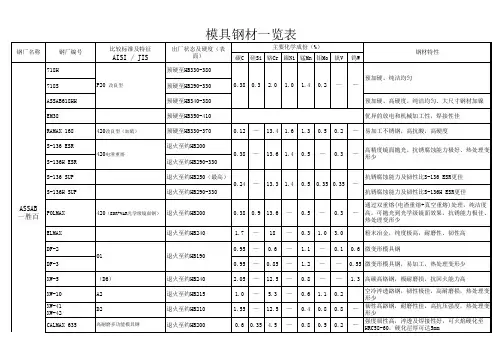

模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。
适用于塑胶模具。
M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。
M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。
适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。
M310420MAX230HB HRC55-57防锈蚀，高精光度。
耐磨性好，容易加工和抛光。
用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。
M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。
导热性入韧性好，适用于高光模具。
W302H13MAX230HB HRC50-54长寿，高精光度。
具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。
法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致。
放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。
比1.2738有更高的强度，使用寿命更长。
SP300~P20HRC30-33HRC30-33通用高强度，高精光度。
切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。
SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。
耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。
1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。
AH61H13MAX230HB HRC50-54长寿，高精光度。
适用于长寿塑胶模具。
德国塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途2738P20+Ni HRC28-33HRC28-33通用较高精光度。
钢材表面至中心硬度一致，放电加工性能性能良好。
适用于塑胶模具。
2738H P20+Ni HRC33-38HRC33-38预硬材料，通用高精光度，比738有更高的强度，是一般塑之选。
718P20+Ni HRC30-35HRC30-35通用高精光度。
钢材表面至中心硬度一致。
放电加工性能好和光蚀刻性能甚佳，适合氮化等。
适用于塑胶模具。
718H P20+Ni HRC33-38HRC33-38通用高精光度，比718有更高的强度，使用寿命更长。
S136420MAX230HB HRC50-54防腐蚀，高精光度（可达镜面）。
适用于接触化学腐蚀性，相机镜头等各类塑胶的模具。
S136H420HRC30-36HRC30-36防腐蚀，高精光度。
适用于接触化学腐蚀性，透明塑胶，相类塑胶的模具。
2316~420HRC27-32HRC27-32耐腐蚀，高精光度。
用于PVC之类化学腐蚀性塑胶模具。
2344ESR H13MAX230HB HRC50-54长寿，高精光度。
适用于长寿塑胶模具。
日本优质钢材钢材代号日本NAK80P21HRC37-43HRC37-43时效感化，硬度均匀，超高精光度。
耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。

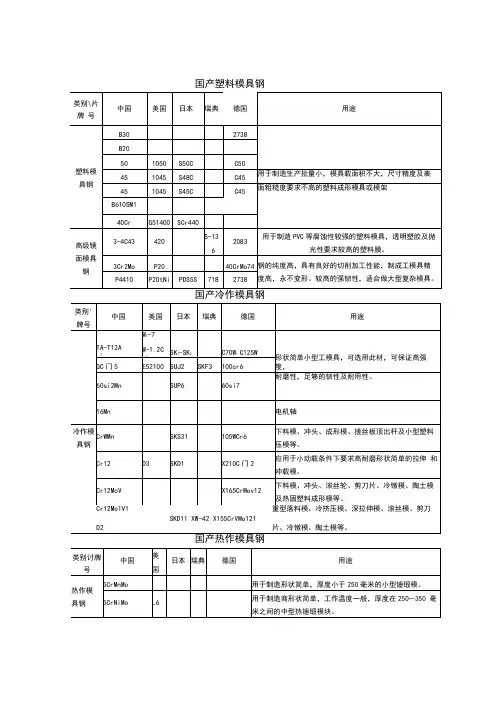

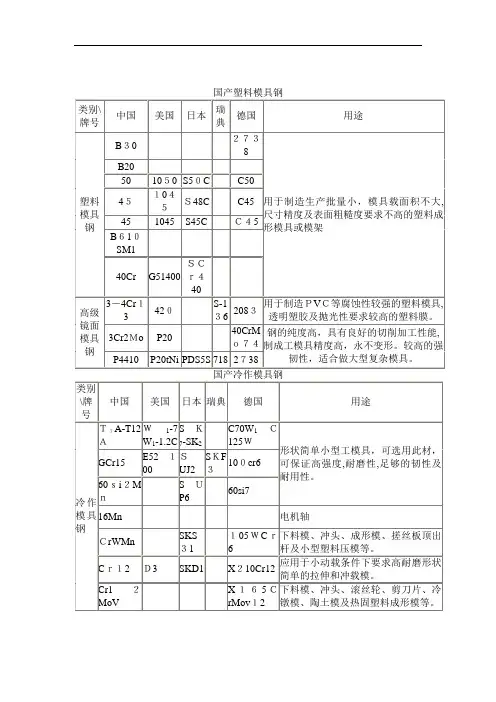

国产塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途TS-P20P20HRC27-32HRC27-32较高强度模架，一般要求镶件。
TS-P20H P20HRC33-38HRC33-38高强度模架，一般要求镶件。
TS-738P20+Ni HRC28-33HRC28-33通用较高精光度。
TS-738H P20+Ni HRC33-38HRC33-38通用高强度，高精光度。
TS-718P20+Ni HRC30-35HRC30-35通用高精光度。
TS-718H P20+Ni HRC33-38HRC33-38通用高强度，高精光度。
TS-NAK80P21HRC37-43HRC37-43时效硬化，硬度均匀，高精光度。
TS-S136420MAX230HB HRC50-54防腐蚀，高精光度。
TS-S136H420HRC30-36HRC30-36防腐蚀，高精光度。
TS-316~420HRC27-32HRC27-32耐腐蚀，高精光度。
TS-344H13MAX230HB HRC50-54长寿，高精光度。
热作模具钢（BOHLER—INDUSTEEL）钢材代号AISI代号出厂硬度应用硬度特性和用途W400VMR H11MAX250HB HRC50-53纯度高韧性好。
热处理尺寸稳定。
用于铝，锌，镁合金冲压硬后可作长期生产塑胶模。
W302H13MAX250HB HRC50-54组织细化抗热开裂，热强度和冲出强度高，具有高温热耐磨面氮化，电蚀，抛光度高，容易切削。
主要用于轻合金加工模具，塑胶模具等。
Ah61H13ESR MAX250HB HRC50-54AH61是为铝铸造所设计，以避免使用之时磨损入热龟裂，及特性可预防在进行铝压铸时之破裂，亦可以提高工件之使冷作模具钢（BOHLER—INDUSTEEL）钢材代号AISI代号出厂硬度应用硬度特性和用途K460O1MAX230HB HRC54-58油淬微变型工具钢，淬透性高。
韧性好，可进行放电加工，切削工具（冲模），下料和冲压工具，螺纹工具，木工工具刀具等。
K110D2MAX250HB HRC58-63高碳，高铬微变型钢。
特别适合于空冷淬火。
韧性足够，适效切削工具模具和冲头，各种下料和冲压工具，拉丝模，深模具等。
K107~D6MAX250HB HRC58-64微变型莱氏体钢，具有较高的耐磨性。
适合于空冷淬火，一般冲孔，剪切无屑加工及整形各种耐磨工具，组合工具和工作升K340S7MAX250HB HRC61-63具有极优良韧性，极高之抗压强度及耐磨性及热处理时有极定性，适用多数量的剪口，深冲模具，深拉及拉管模具及木等。
T100superD2MAX250HB HRC57-63T100为含钛高韧性耐磨冷作钢，机械加工性能及抗热软化适用于高精密冲压模，冷锻，深拉和搓丝用模。
S600M2MAX280HB HRC65-68具有良好韧性，切削性能和用途广泛的钨铜高速钢，一般用花钻头，铰刀，金属锯片，木工工具，冷作工具等。
S790PM M3MAX280HB HRC65-68用粉末冶金方法生产的高速钢，具有良好的红硬性。
搞压度强，优越的韧性和加工性能。
一般用于重页载机加工刀具。
国产Cr12Mo1V1(D2)冷作模具钢材，耐磨韧性五金模具钢材国产Cr12Mo1V1(D2)冷作模具钢材，耐磨韧性五金模具钢材出厂硬度：退火至HB≦255特征：高淬透性，高硬度、高耐磨、淬火变形小用途：适用于复杂可能变形的工具钢，高耐磨性长寿命的各类冷冲压模具及冷剪切刃，搓丝板等Cr12Mo1V1模具钢（源于美国的D2钢（AISI、ASTM)）的化学成分与D2完全一致。
经多年的实践证明，Cr12Mo1V1模具钢的性能优于Cr12MoV模具钢。
由于钢的含Mo、V量比Cr12MoV钢高，并含有Co，改善了钢的组织，其强韧性、耐磨性均有所提高。
元素 C Mn Si Cr Mo V Co P S含量（%）1.40～1.60≦0.60≦0.40 11.00～13.000.70～1.200.5～1.10≦1.00≦0.030≦0.030特征：高淬透性，高硬度、高耐磨、淬火变形小用途：适用于复杂可能变形的工具钢，高耐磨性长寿命的各类冷冲压模具及冷剪切刃，搓丝板等热处理工艺去应力退火工件粗加工后，加热至600~650℃，保温2h，随炉冷却到500℃，出炉空冷。
淬火工件缓慢升温到600℃，保温20min进行第一次预热，均温后升至850℃，再保温30min进行第二次预热，最后升温到1020~1040℃，保温25~40min，出炉空冷。
回火淬火后应立即回火，并回火至少两次，每次保温时间不低于2h注意：淬火后应及时回火，防止开裂，并要防止表面脱碳，量规及高精度模具应进行深冷处理（-70℃），并采用高温回火，减少工件变形，高温回火温度500~560℃，硬度大于58HRC.常用模具钢材的特性及应用可保证冷却管道不受锈蚀．适合PVC PP、EP、PC、PMMA塑胶，食品工业机械构件瑞典一胜百718H 特性应用出厂时因硬度高，抛光性更佳，耐磨性更好，抗拉强度及抗压强度更高适用于高抛光度及高要求内模件，适合PA ，POM，PS，PE，PP，ABS塑日本NAK80特性应用高硬度，镜面效果特佳，放电加工良好，焊接性能极佳，适用于电蚀及抛光性能模具。
瑞典一胜百S136特性应用适用于镜面模，淬火之后防酸性高，可保证冷却管道不受锈蚀适合PVC、PP、EP、PC、PMMA塑胶，食品工业机械构件德国JS2738特性应用钢材加入镍成份，硬度均匀，切削，切削良好，用于高要求的塑胶模具尤其适合电蚀操作高韧性塑胶模具德国JS2316特性应用高铬不锈钢，预加硬，抗腐蚀性效果特佳，抛光及切削良好易达镜面效果，适合于透明、镜面产品之模具防酸模具钢，适合PVC、POM、。
瑞典618特性应用防酸模具钢，适合生产PS、SAN等德国JS2311特性应用一般要求塑胶模具德国JS2083特性应用防酸模具钢，适合生产PS、SAN等德国JS2379特性应用淬火性佳，热处理变形小，耐磨，耐冲击。
适用于冷挤压成形拉伸模、冲裁模精密冲压模、高硬度材料冲裁模。
瑞典一胜百8407特性应用热模钢，高温韧性、耐磨性、耐热性特佳，适用于金属压铸，挤压模复模下模，PA、POM、PS、PE、EP塑胶模德国JS2344特性应用各种冷模,成形轧辊,剪刀,形状繁杂之冷压工具,塑胶模等日本SLD(SKD11)特性应用各种冷模,成形轧辊,剪刀,形状繁杂之冷压工具,塑胶模等铝、镁锌合金压铸模日本DAC(SKD61)特性应用高抛光度及高要求内模件，适合PA，POM，PS，PE，PP，ABS塑料。
一般要求塑胶模具。
