中德常用金属材料对照表Comparison List For Standard Material一、普通碳素结构钢Carbon structure steel Page 1 of 15*Remark:20MnMo will be used for forged material1 / 1一、碳素结构钢Carbon structure steel Page 2 of 15Note:(a)V:调质处理quenching and tempering;(b)①为调质处理时参数parameter after quenching and tempering。
1 / 1一、碳素结构钢Carbon structure steel Page 3 of 15Note:N-normalizing1 / 1二、合金结构钢Alloy structure steel Page 4 of 15Note:① For section ≤100,QT;② When section≤ 120,QT;③When section is 15,QT;④ When section is 25,QT;⑤ When section is 30,QT。
* If the bill of material(b.o.m) will not request the “V”(quench and temper) the material will be converted without the +QT by CMMP If the material “+QT” will not be avai lable, CMMP will do the quenching and tempering to reach the requested material properties.1 / 1三、灰口铸铁/球墨铸铁Grey cast iron/nodular cast irou Page 5 of 151 / 1四、铸钢Casting steel Page 6 of 15Note:① normalizing+tempering;② quenching and tempering。
摘要:钢材表-中德对照表优质碳素结构钢中国德国材料分组Y15 10S20(1.0721) 抗拉强度〈700MPaY20 22S20(1.0724) 抗拉强度〈700MPaY30 35S20(1.0726) 抗拉强度〈700MPa优质碳素结构钢中国德国材料分组10 CK10(1.1121) 抗拉强度〈700MPa15 C15(1.0401),CK15(1.1141),Cm15(1.1140) 抗拉强度〈700MPa35 C35(1.0501),CK35(1.1181),Cm35(1.1180) 抗拉强度〈700MPa45 C45(1.0503),CK45(1.1191),Cm45(1.1201) 抗拉强度700MPa~1000MPa 55 C55(1.0535),CK55(1.1181),Cm55(1.1209) 抗拉强度700MPa~1000MPa 60 C60(1.0601),CK60(1.1221),Cm60(1.1223) 抗拉强度700MPa~1000MPa 15Mn 17Mn4(1.8044) 抗拉强度〈700MPa40Mn 40Mn4(1.5038) 抗拉强度700MPa~1000MPa合金结构钢中国德国材料分组30Mn2 28Mn6(1.5065),30Mn5(1.5066) 抗拉强度〈700MPa35Mn2 36Mn5(1.5067) 抗拉强度〈700MPa35SiMn 37MnSi5(1.5122)42SiMn 46MnSi4(1.5121)15MnV 15MnV5(1.5213)42Mn2V 42MnVT(1.5223)35Cr 34Cr4(1.7033),37Cr4(1.7034) 抗拉强度700MPa~1000MPa40Cr 41Cr4(1.7035) 抗拉强度1000MPa~1300MPa15CrMn 20MnCr4(1.7147) 抗拉强度700MPa~1000MPa20CrV 22CrV4(1.7513)40CrV 42CrV6(1.7561)50CrV 50CrV4(1.8159) 抗拉强度1000MPa~1300MPa16Mo 15Mo3(1.5415) 抗拉强度〈700MPa12CrMo 13CrMo44(1.7335) 抗拉强度〈700MPa15CrMo 16CrMo44(1.7337) 抗拉强度700MPa~1000MPa20CrMo 25CrMo4(1.7218) 抗拉强度700MPa~1000MPa30CrMo 34CrMo4(1.7220) 抗拉强度1000MPa~1300MPa35CrMo 34CrMo4(1.7220) 抗拉强度1000MPa~1300MPa42CrMo 42CrMo4(1.7225) 抗拉强度1000MPa~1300MPa38CrMoAl 34CrAlMo5(1.8507) 抗拉强度700MPa~1000MPa15CrMnMo 15CrMo5(1.7262) 抗拉强度700MPa~1000MPa20CrMnMo 20CrMo5(1.7264) 抗拉强度700MPa~1000MPa24CrMoV 24CrMoV55(1.7733)12CrNi3A 14NiCr10(1.5732) 抗拉强度〈700MPa碳素工具钢中国德国材料分组T8A C80W1(1.1525) 无合金工具钢T8MnA C85W2(1.1830) 无合金工具钢T10A C105W1(1.1545) 无合金工具钢高速工具钢中国德国材料分组W18Cr4V S18-0-1(1.3355) 高合金工具钢W12Cr4V4Mo S12-4(1.3302) 高合金工具钢合金工具钢中国德国材料分组9SiCr 90CrSi5(1.2108) 低合金工具钢(量具刃具用钢)8MnSi C75W3 (1.1750) 低合金工具钢(量具刃具用钢)CrMn 145Cr5(1.2063) 低合金工具钢(量具刃具用钢)CrO6 140Cr3(1.2008) 低合金工具钢(量具刃具用钢)Cr2 100Cr6(1.2067),105Cr5(1.2060) 低合金工具钢(量具刃具用钢)9Cr2 85Cr7(1.2064) 低合金工具钢(量具刃具用钢)4CrW2Si 35WCrV7(1.2541),45WCrV7(1.2542) 低合金工具钢(耐冲击工具用钢)5CrW2Si 45WCrV7(1.2542) 低合金工具钢(耐冲击工具用钢)Cr12 X210Cr12(1.2080)高合金工具钢(冷作模具钢)Cr12MoV X165CrMoV12(1.2601)高合金工具钢(冷作模具钢)9Mn2V 90MnV8 (1.2842) 低合金工具钢(冷作模具钢)CrWMn 105WCr6(1.2419)低合金工具钢(冷作模具钢)5CrMnMo 40CrMnMo7(1.2311) (热作模具钢)5CrNiMo 55NiCrMoV6(1.2713) 低合金工具钢(热作模具钢)3Cr2W8V X30WCrV53(1.2567) 高合金工具钢(热作模具钢)4SiCrV 38SiCrV8(1.2248),45SiCrV6(1.2249) (热作模具钢)4Cr5MoVSi X38CrMoV51(1.2343) 高合金工具钢(热作模具钢)弹簧钢中国德国材料分组65 C67 (1.0761),CK67 (1.1231) 抗拉强度700MPa~1000MPa70 C67 (1.0761), CK67 (1.1231) 抗拉强度700MPa~1000MPa75 C75 (1.0773) 抗拉强度700MPa~1000MPa55Si2Mn 55Si7(1.0904) 抗拉强度700MPa~1000MPa60Si2Mn 65Si7(1.0906),66Si7(1.5028) 抗拉强度1000MPa~1300MPa50CrMn 55Cr3(1.7176) 抗拉强度1000MPa~1300MPa50CrVA 50CrV4(1.8159) 抗拉强度1000MPa~1300MPa耐热钢中国德国材料分组1Cr13Si3 X10CrSi13(1.4722) 铁素体不锈钢1Cr18Si2 X10CrSi18(1.4741) 铁素体不锈钢1Cr13SiAl X10CrAl13(1.4724) 铁素体不锈钢1Cr13 X10Cr13(1.4006),X15Cr13(1.4024) 铁素体不锈钢1Cr5Mo 12CrMo195(1.7362)4Cr9Si2 X45CrSi9(1.4718) 铁素体不锈钢1Cr18Ni9Ti X10CrNiTi189(1.4541) 奥氏体不锈钢1Cr20Ni14Si2 X15CrNiSi2012(1.4828) 奥氏体不锈钢1Cr25Ni20Si2 X15CrNiSi2520(1.4841) 奥氏体不锈钢滚动轴承钢中国德国材料分组GCr6 105Cr2(1.3501)低合金工具钢GCr9 105Cr4(1.3503)低合金工具钢GCr15 100Cr6(1.3505)低合金工具钢GCr15SiMn 100CrMn6(1.3520) 低合金工具钢不锈钢中国德国材料分组0Cr13 X7Cr13 (1.4000) 铁素体不锈钢1Cr17 X8Cr17 (1.4016) 铁素体不锈钢1Cr28 X8Cr28 (1.4083) 铁素体不锈钢1Cr17Ti X8CrTi17(1.4510) 铁素体不锈钢1Cr17Mo2Ti X8CrMoTi17(1.4523) 铁素体不锈钢1Cr13 X10Cr13(1.4006),X15Cr13(1.4024) 马氏体不锈钢2Cr13 X20Cr13(1.4021) 马氏体不锈钢4Cr13 X40Cr13(1.4034) 马氏体不锈钢1Cr17Ni2 X22CrNi17(1.4057) 马氏体不锈钢9Cr18MoV X90CrMoV18(1.4112) 奥氏体不锈钢00Cr18Ni10 X2CrNi18 9(1.4306) 奥氏体不锈钢0Cr18Ni9 X5CrNi18 9(1.4301) 奥氏体不锈钢1Cr18Ni9 X12CrNi18 8(1.4300) 奥氏体不锈钢0Cr18Ni9Ti X10CrNiTi18 9(1.4541) 奥氏体不锈钢1Cr18Ni9Ti X10CrNiTi18 9(1.4541) 奥氏体不锈钢1Cr18Ni11Nb X10CrNiNb18 9(1.4550) 奥氏体不锈钢0Cr18Ni2Mo2Ti X10CrNiMoTi18 10(1.4571) 奥氏体不锈钢1Cr18Ni12Mo2Ti X10CrNiMoTi18 10(1.4571) 奥氏体不锈钢00Cr17Ni14Mo3 X2CrNiMo18 10(1.4438) 奥氏体不锈钢0Cr18Ni18Mo2Cu2Ti X5CrNiMoCuTi18 18(1.4506) 奥氏体不锈钢0Cr17Ni7Al X7CrNiAl17 7(1.4568) 铁素体+奥氏体不锈钢出师表两汉:诸葛亮先帝创业未半而中道崩殂,今天下三分,益州疲弊,此诚危急存亡之秋也。

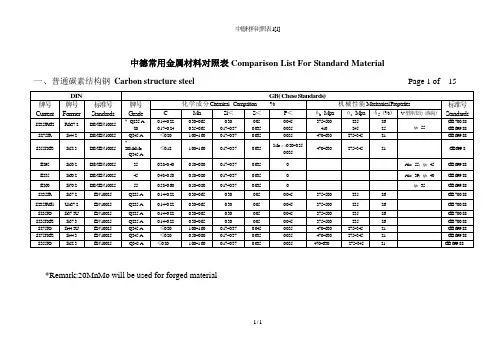

中德常用金属材料对照表
一、普通碳素结构钢版次:01 共14 页第 1 页
一、碳素结构钢版次:01 共14 页第 2 页
注:
(a)V:调质处理;
(b)①为调质处理时参数。
一、碳素结构钢版次:01 共14 页第 3 页
注:
N:正火。
二、合金结构钢版次:01 共14 页第4 页
①截面≤100时,调质;②截面≤ 120时,调质;③截面 15时,调质;④截面25时,调质;⑤截面30时,调质。
三、灰口铸铁:球墨铸铁Grey cast iron;nodular cast irou版次:01 共14 页第5页
四、铸钢Casting steel版次:01 共14 页第 6 页
四、铸钢Casting steel版次:01 共14 页第7 页
注:①正火+回火;②调质。
六、弹簧钢Spring steel 版次:01 共 14 页第 9 页
七、无缝钢管用碳素钢 Carbon steel for seamless steel tube版次:01 共14 页第10 页
注:① GB8163-87为输送流体用钢管;② GB8162-87为结构用钢管。
八、有色金属材料 non-ferrous metal maerial 版次:01 共14 页第11 页
八、有色金属材料 non-ferrous metal maerial版次:01 共14 页第13 页
注:S—砂型铸造;J—金属型铸造;Li—离心铸造;La—连续铸造
九、轴承钢 Bearing Steel 版次:01 共14 页第14 页。

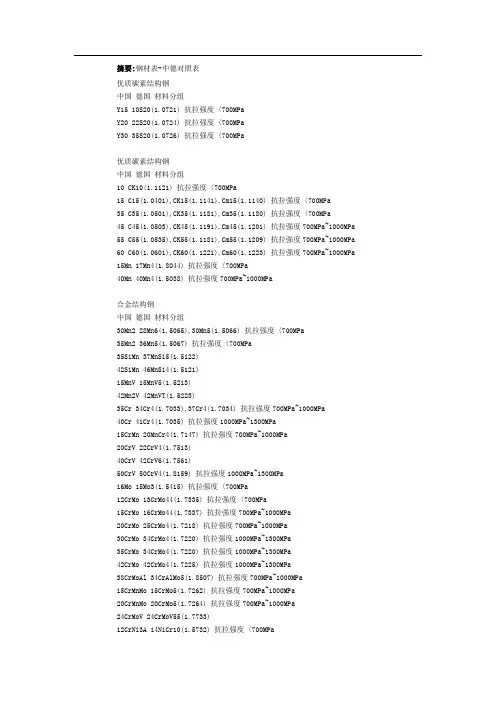

摘要:钢材表-中德对照表
优质碳素结构钢
中国德国材料分组
Y15 10S20(1.0721) 抗拉强度〈700MPa
Y20 22S20(1.0724) 抗拉强度〈700MPa
Y30 35S20(1.0726) 抗拉强度〈700MPa
优质碳素结构钢
中国德国材料分组
10 CK10(1.1121) 抗拉强度〈700MPa
15 C15(1.0401),CK15(1.1141),Cm15(1.1140) 抗拉强度〈700MPa
35 C35(1.0501),CK35(1.1181),Cm35(1.1180) 抗拉强度〈700MPa
45 C45(1.0503),CK45(1.1191),Cm45(1.1201) 抗拉强度700MPa~1000MPa 55 C55(1.0535),CK55(1.1181),Cm55(1.1209) 抗拉强度700MPa~1000MPa 60 C60(1.0601),CK60(1.1221),Cm60(1.1223) 抗拉强度700MPa~1000MPa 15Mn 17Mn4(1.8044) 抗拉强度〈700MPa
40Mn 40Mn4(1.5038) 抗拉强度700MPa~1000MPa
合金结构钢
中国德国材料分组
30Mn2 28Mn6(1.5065),30Mn5(1.5066) 抗拉强度〈700MPa
35Mn2 36Mn5(1.5067) 抗拉强度〈700MPa
35SiMn 37MnSi5(1.5122)
42SiMn 46MnSi4(1.5121)
15MnV 15MnV5(1.5213)
42Mn2V 42MnVT(1.5223)
35Cr 34Cr4(1.7033),37Cr4(1.7034) 抗拉强度700MPa~1000MPa
40Cr 41Cr4(1.7035) 抗拉强度1000MPa~1300MPa
15CrMn 20MnCr4(1.7147) 抗拉强度700MPa~1000MPa
20CrV 22CrV4(1.7513)
40CrV 42CrV6(1.7561)
50CrV 50CrV4(1.8159) 抗拉强度1000MPa~1300MPa
16Mo 15Mo3(1.5415) 抗拉强度〈700MPa
12CrMo 13CrMo44(1.7335) 抗拉强度〈700MPa
15CrMo 16CrMo44(1.7337) 抗拉强度700MPa~1000MPa
20CrMo 25CrMo4(1.7218) 抗拉强度700MPa~1000MPa
30CrMo 34CrMo4(1.7220) 抗拉强度1000MPa~1300MPa
35CrMo 34CrMo4(1.7220) 抗拉强度1000MPa~1300MPa
42CrMo 42CrMo4(1.7225) 抗拉强度1000MPa~1300MPa
38CrMoAl 34CrAlMo5(1.8507) 抗拉强度700MPa~1000MPa
15CrMnMo 15CrMo5(1.7262) 抗拉强度700MPa~1000MPa
20CrMnMo 20CrMo5(1.7264) 抗拉强度700MPa~1000MPa
24CrMoV 24CrMoV55(1.7733)
12CrNi3A 14NiCr10(1.5732) 抗拉强度〈700MPa
碳素工具钢
中国德国材料分组
T8A C80W1(1.1525) 无合金工具钢
T8MnA C85W2(1.1830) 无合金工具钢
T10A C105W1(1.1545) 无合金工具钢
高速工具钢
中国德国材料分组
W18Cr4V S18-0-1(1.3355) 高合金工具钢
W12Cr4V4Mo S12-4(1.3302) 高合金工具钢
合金工具钢
中国德国材料分组
9SiCr 90CrSi5(1.2108) 低合金工具钢(量具刃具用钢)
8MnSi C75W3 (1.1750) 低合金工具钢(量具刃具用钢)
CrMn 145Cr5(1.2063) 低合金工具钢(量具刃具用钢)
CrO6 140Cr3(1.2008) 低合金工具钢(量具刃具用钢)
Cr2 100Cr6(1.2067),105Cr5(1.2060) 低合金工具钢(量具刃具用钢)
9Cr2 85Cr7(1.2064) 低合金工具钢(量具刃具用钢)
4CrW2Si 35WCrV7(1.2541),45WCrV7(1.2542) 低合金工具钢(耐冲击工具用钢)5CrW2Si 45WCrV7(1.2542) 低合金工具钢(耐冲击工具用钢)
Cr12 X210Cr12(1.2080)高合金工具钢(冷作模具钢)
Cr12MoV X165CrMoV12(1.2601)高合金工具钢(冷作模具钢)
9Mn2V 90MnV8 (1.2842) 低合金工具钢(冷作模具钢)
CrWMn 105WCr6(1.2419)低合金工具钢(冷作模具钢)
5CrMnMo 40CrMnMo7(1.2311) (热作模具钢)
5CrNiMo 55NiCrMoV6(1.2713) 低合金工具钢(热作模具钢)
3Cr2W8V X30WCrV53(1.2567) 高合金工具钢(热作模具钢)
4SiCrV 38SiCrV8(1.2248),45SiCrV6(1.2249) (热作模具钢)
4Cr5MoVSi X38CrMoV51(1.2343) 高合金工具钢(热作模具钢)
弹簧钢
中国德国材料分组
65 C67 (1.0761),CK67 (1.1231) 抗拉强度700MPa~1000MPa
70 C67 (1.0761), CK67 (1.1231) 抗拉强度700MPa~1000MPa
75 C75 (1.0773) 抗拉强度700MPa~1000MPa
55Si2Mn 55Si7(1.0904) 抗拉强度700MPa~1000MPa
60Si2Mn 65Si7(1.0906),66Si7(1.5028) 抗拉强度1000MPa~1300MPa
50CrMn 55Cr3(1.7176) 抗拉强度1000MPa~1300MPa
50CrVA 50CrV4(1.8159) 抗拉强度1000MPa~1300MPa
耐热钢
中国德国材料分组
1Cr13Si3 X10CrSi13(1.4722) 铁素体不锈钢
1Cr18Si2 X10CrSi18(1.4741) 铁素体不锈钢
1Cr13SiAl X10CrAl13(1.4724) 铁素体不锈钢
1Cr13 X10Cr13(1.4006),X15Cr13(1.4024) 铁素体不锈钢
1Cr5Mo 12CrMo195(1.7362)
4Cr9Si2 X45CrSi9(1.4718) 铁素体不锈钢
1Cr18Ni9Ti X10CrNiTi189(1.4541) 奥氏体不锈钢
1Cr20Ni14Si2 X15CrNiSi2012(1.4828) 奥氏体不锈钢
1Cr25Ni20Si2 X15CrNiSi2520(1.4841) 奥氏体不锈钢
滚动轴承钢
中国德国材料分组
GCr6 105Cr2(1.3501)低合金工具钢
GCr9 105Cr4(1.3503)低合金工具钢
GCr15 100Cr6(1.3505)低合金工具钢
GCr15SiMn 100CrMn6(1.3520) 低合金工具钢
不锈钢
中国德国材料分组
0Cr13 X7Cr13 (1.4000) 铁素体不锈钢
1Cr17 X8Cr17 (1.4016) 铁素体不锈钢
1Cr28 X8Cr28 (1.4083) 铁素体不锈钢
1Cr17Ti X8CrTi17(1.4510) 铁素体不锈钢
1Cr17Mo2Ti X8CrMoTi17(1.4523) 铁素体不锈钢
1Cr13 X10Cr13(1.4006),X15Cr13(1.4024) 马氏体不锈钢
2Cr13 X20Cr13(1.4021) 马氏体不锈钢
4Cr13 X40Cr13(1.4034) 马氏体不锈钢
1Cr17Ni2 X22CrNi17(1.4057) 马氏体不锈钢
9Cr18MoV X90CrMoV18(1.4112) 奥氏体不锈钢
00Cr18Ni10 X2CrNi18 9(1.4306) 奥氏体不锈钢
0Cr18Ni9 X5CrNi18 9(1.4301) 奥氏体不锈钢
1Cr18Ni9 X12CrNi18 8(1.4300) 奥氏体不锈钢
0Cr18Ni9Ti X10CrNiTi18 9(1.4541) 奥氏体不锈钢
1Cr18Ni9Ti X10CrNiTi18 9(1.4541) 奥氏体不锈钢
1Cr18Ni11Nb X10CrNiNb18 9(1.4550) 奥氏体不锈钢
0Cr18Ni2Mo2Ti X10CrNiMoTi18 10(1.4571) 奥氏体不锈钢
1Cr18Ni12Mo2Ti X10CrNiMoTi18 10(1.4571) 奥氏体不锈钢
00Cr17Ni14Mo3 X2CrNiMo18 10(1.4438) 奥氏体不锈钢
0Cr18Ni18Mo2Cu2Ti X5CrNiMoCuTi18 18(1.4506) 奥氏体不锈钢0Cr17Ni7Al X7CrNiAl17 7(1.4568) 铁素体+奥氏体不锈钢。
