北京理工大学半导体物理复习解析

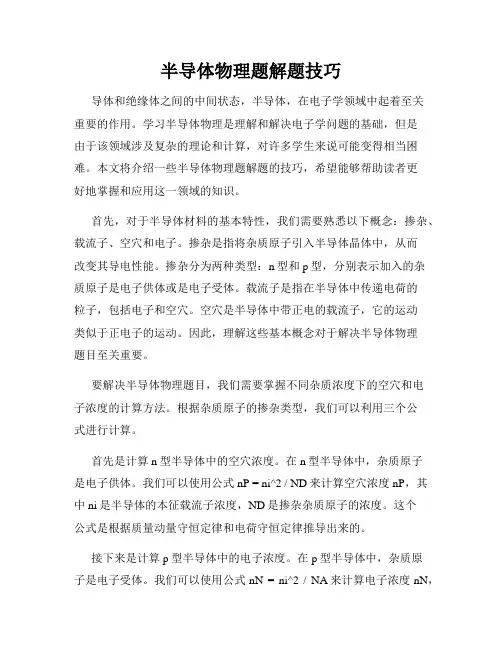

半导体物理题解题技巧导体和绝缘体之间的中间状态，半导体，在电子学领域中起着至关重要的作用。

学习半导体物理是理解和解决电子学问题的基础，但是由于该领域涉及复杂的理论和计算，对许多学生来说可能变得相当困难。

本文将介绍一些半导体物理题解题的技巧，希望能够帮助读者更好地掌握和应用这一领域的知识。

首先，对于半导体材料的基本特性，我们需要熟悉以下概念：掺杂、载流子、空穴和电子。

掺杂是指将杂质原子引入半导体晶体中，从而改变其导电性能。

掺杂分为两种类型：n型和p型，分别表示加入的杂质原子是电子供体或是电子受体。

载流子是指在半导体中传递电荷的粒子，包括电子和空穴。

空穴是半导体中带正电的载流子，它的运动类似于正电子的运动。

因此，理解这些基本概念对于解决半导体物理题目至关重要。

要解决半导体物理题目，我们需要掌握不同杂质浓度下的空穴和电子浓度的计算方法。

根据杂质原子的掺杂类型，我们可以利用三个公式进行计算。

首先是计算n型半导体中的空穴浓度。

在n型半导体中，杂质原子是电子供体。

我们可以使用公式nP = ni^2 / ND来计算空穴浓度nP，其中ni是半导体的本征载流子浓度，ND是掺杂杂质原子的浓度。

这个公式是根据质量动量守恒定律和电荷守恒定律推导出来的。

接下来是计算p型半导体中的电子浓度。

在p型半导体中，杂质原子是电子受体。

我们可以使用公式nN = ni^2 / NA来计算电子浓度nN，其中NA是掺杂杂质原子的浓度。

同样地，这个公式也是由质量动量守恒定律和电荷守恒定律推导出来的。

最后，当我们需要计算非平衡条件下的空穴和电子浓度时，我们可以使用公式n = n0 * exp(qV / (kT))和p = p0 * exp(-qV / (kT))。

其中，n和p分别表示非平衡条件下的电子和空穴浓度，n0和p0是平衡条件下的电子和空穴浓度，q是元电荷，V是外部应用的电压，k是玻尔兹曼常数，T是温度。

提供了这些计算空穴和电子浓度的公式，我们可以开始解决半导体物理题目。

一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge 和 GaAs 的能带结构。

在 1.1 节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在 1.3 节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。

（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

半导体物理复习试题及答案复习资料一、引言半导体物理是现代电子学中至关重要的一门学科，其涉及电子行为、半导体器件工作原理等内容。

为了帮助大家更好地复习半导体物理，本文整理了一些常见的复习试题及答案，以供大家参考和学习。

二、基础知识题1. 请简述半导体材料相对于导体和绝缘体的特点。

答案：半导体材料具有介于导体和绝缘体之间的导电特性。

与导体相比，半导体的电导率较低，并且在无外界作用下几乎不带电荷。

与绝缘体相比，半导体的电导率较高，但不会随温度显著增加。

2. 什么是本征半导体？请举例说明。

答案：本征半导体是指不掺杂任何杂质的半导体材料。

例如，纯净的硅（Si）和锗（Ge）就是本征半导体。

3. 简述P型半导体和N型半导体的形成原理。

答案：P型半导体形成的原理是在纯净的半导体材料中掺入少量三价元素，如硼（B），使其成为施主原子。

施主原子进入晶格后，会失去一个电子，并在晶格中留下一个空位。

这样就使得电子在晶格中存在的空位，形成了称为“空穴”的正电荷载流子，因此形成了P型半导体。

N型半导体形成的原理是在纯净的半导体材料中掺入少量五价元素，如磷（P）或砷（As），使其成为受主原子。

受主原子进入晶格后，会多出一个电子，并在晶格中留下一个可移动的带负电荷的离子。

这样就使得半导体中存在了大量的自由电子，形成了N型半导体。

4. 简述PN结的形成原理及特性。

答案：PN结是由P型半导体和N型半导体的结合所形成。

P型半导体和N型半导体在接触处发生扩散，形成电子从N区流向P区的过程。

PN结具有单向导电性，即在正向偏置时，电流可以顺利通过；而在反向偏置时，电流几乎无法通过。

三、摩尔斯电子学题1. 使用摩尔斯电子学符号，画出“半导体”的符号。

答案：半导体的摩尔斯电子学符号为“--..-.-.-...-.”2. 根据摩尔斯电子学符号“--.-.--.-.-.-.--.--”，翻译为英文是什么？答案：根据翻译表，该符号翻译为“TRANSISTOR”。

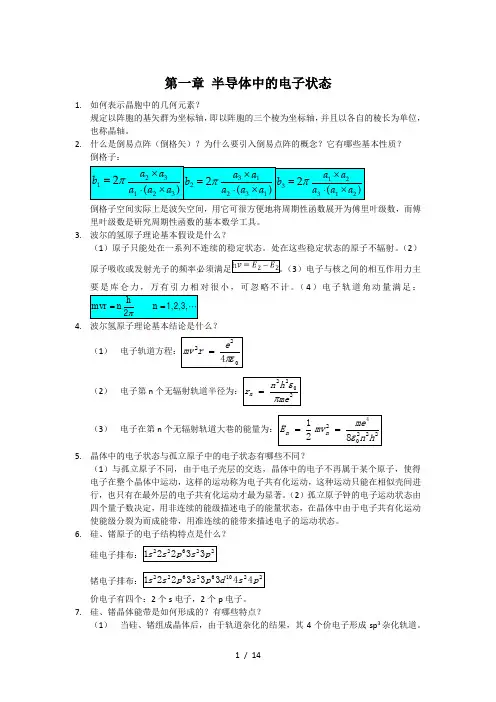

第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。

2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯ 倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。

3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。

处在这些稳定状态的原子不辐射。

（2）原子吸收或发射光子的频率必须满足。

（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。

（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。

（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。

6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

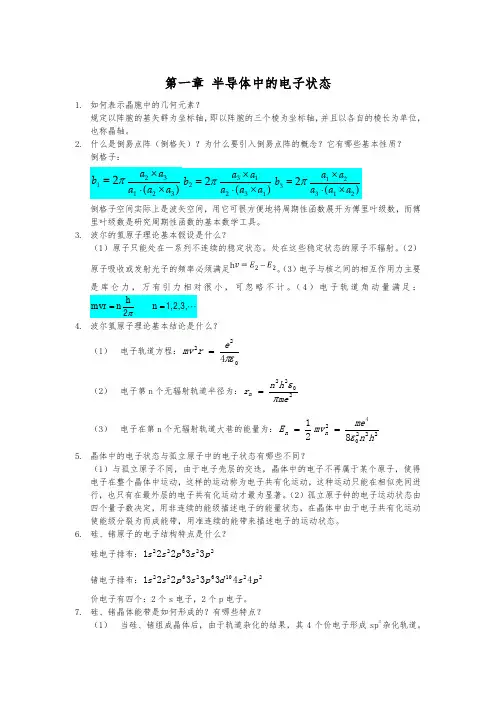

第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。

2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。

3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。

处在这些稳定状态的原子不辐射。

（2）原子吸收或发射光子的频率必须满足。

（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。

（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。

（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。

6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

第七章一、基本概念1.半导体功函数: 半导体的费米能级E F 与真空中静止电子的能量E 0的能量之差。

金属功函数：金属的费米能级E F 与真空中静止电子的能量E 0的能量之差2.电子亲和能: 要使半导体导带底的电子逸出体外所需的最小能量。

3. 金属-半导体功函数差o: (E F )s-(E F )m=Wm-Ws4. 半导体与金属平衡接触平衡电势差: q W W V sm D -=5.半导体表面空间电荷区 : 由于半导体中自由电荷密度的限制，正电荷分布在表面相当厚的一层表面层内，即空间电荷区。

表面空间电荷区=阻挡层=势垒层6.电子阻挡层：金属功函数大于N 型半导体功函数（Wm>Ws ）的MS 接触中，电子从半导体表面逸出到金属，分布在金属表层，金属表面带负电。

半导体表面出现电离施主，分布在一定厚度表面层内，半导体表面带正电。

电场从半导体指向金属。

取半导体内电位为参考，从半导体内到表面，能带向上弯曲，即形成表面势垒，在势垒区，空间电荷主要有带正电的施主离子组成，电子浓度比体内小得多，因此是是一个高阻区域，称为阻挡层。

【电子从功函数小的地方流向功函数大的地方】7.电子反阻挡层：金属功函数小于N 型半导体功函数（Wm<Ws ）的MS 接触,电子从金属流向半导体,半导体表面带负电,金属表面带正电,电场方向指向半导体。

从半导体内到表面，能带下弯曲，半导体表面电子浓度比体内高（N 型反阻挡层）。

8.半导体表面势垒(肖特基势垒)高度:s m s D W W qV qV -=-=9.表面势垒宽度：10.半导体表面势: 取半导体体内为参考电位，半导体表面的势能Vs 。

11 .表面态: 在半导体表面处的禁带中存在着表面态，对应的能级称为表面能级。

表面态一般分为施主型和受主型两种。

若能级被电子占据时呈中性，施放电子后呈正电性，成为施主型表面态；若能级空着的时候为电中性，接收电子后带负电，则成为受主型表面态。

半导体物理课后习题解答半导体物理习题解答1－1．（P 32）设晶格常数为a 的一维晶格，导带极小值附近能量E c （k ）和价带极大值附近能量E v （k ）分别为：E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h －0223m k h ；m 0为电子惯性质量，k 1＝1/2a ；a ＝0.314nm 。

试求： ①禁带宽度；②导带底电子有效质量； ③价带顶电子有效质量；④价带顶电子跃迁到导带底时准动量的变化。

[解] ①禁带宽度Eg根据dk k dEc )(＝0232m kh ＋012)(2m k k h -＝0；可求出对应导带能量极小值E min 的k 值：k min ＝143k ，由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m h ； 由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝02126m k h ；∴Eg ＝E min －E max ＝021212m k h ＝20248a m h ＝112828227106.1)1014.3(101.948)1062.6(----⨯⨯⨯⨯⨯⨯⨯＝0.64eV ②导带底电子有效质量m n202022382322m h m h m h dk E d C =+=；∴ m n ＝022283/m dk E d h C= ③价带顶电子有效质量m ’02226m h dk E d V -=，∴0222'61/m dk E d h m Vn-== ④准动量的改变量h △k ＝h (k min -k max )= ah k h 83431=[毕]1－2．（P 33）晶格常数为0.25nm 的一维晶格，当外加102V/m ，107V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

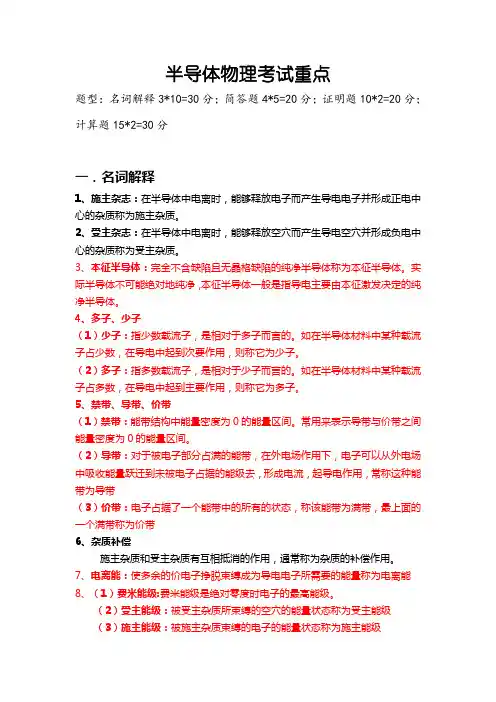

半导体物理考试重点题型：名词解释3*10=30分；简答题4*5=20分；证明题10*2=20分；计算题15*2=30分一．名词解释1、施主杂志：在半导体中电离时，能够释放电子而产生导电电子并形成正电中心的杂质称为施主杂质。

2、受主杂志：在半导体中电离时，能够释放空穴而产生导电空穴并形成负电中心的杂质称为受主杂质。

3、本征半导体：完全不含缺陷且无晶格缺陷的纯净半导体称为本征半导体。

实际半导体不可能绝对地纯净，本征半导体一般是指导电主要由本征激发决定的纯净半导体。

4、多子、少子（1）少子：指少数载流子，是相对于多子而言的。

如在半导体材料中某种载流子占少数，在导电中起到次要作用，则称它为少子。

（2）多子：指多数载流子，是相对于少子而言的。

如在半导体材料中某种载流子占多数，在导电中起到主要作用，则称它为多子。

5、禁带、导带、价带（1）禁带：能带结构中能量密度为0的能量区间。

常用来表示导带与价带之间能量密度为0的能量区间。

（2）导带：对于被电子部分占满的能带，在外电场作用下，电子可以从外电场中吸收能量跃迁到未被电子占据的能级去，形成电流，起导电作用，常称这种能带为导带（3）价带：电子占据了一个能带中的所有的状态，称该能带为满带，最上面的一个满带称为价带6、杂质补偿施主杂质和受主杂质有互相抵消的作用，通常称为杂质的补偿作用。

7、电离能：使多余的价电子挣脱束缚成为导电电子所需要的能量称为电离能8、（1）费米能级:费米能级是绝对零度时电子的最高能级。

（2）受主能级：被受主杂质所束缚的空穴的能量状态称为受主能级（3）施主能级：被施主杂质束缚的电子的能量状态称为施主能级9、功函数：功函数是指真空电子能级E0 与半导体的费米能级EF 之差。

10、电子亲和能：真空的自由电子能级与导带底能级之间的能量差，也就是把导带底的电子拿出到真空去而变成自由电子所需要的能量。

11、直/间接复合（1）直接复合：电子在导带和价带之间的直接跃迁，引起电子和空穴的复合，称为直接复合。

半导体物理知识点及重点习题总结半导体物理是现代电子学中的重要领域，涉及到半导体材料的电学、热学和光学等性质，以及半导体器件的工作原理和应用。

本文将对半导体物理的一些重要知识点进行总结，并附带相应的重点习题，以帮助读者更好地理解和掌握相关知识。

一、半导体材料的基本性质1. 半导体材料的能带结构半导体材料的能带结构决定了其电学性质。

一般而言，半导体材料具有禁带宽度，可以分为导带（能量较高）和价带（能量较低）。

能量在禁带内的电子处于被限制的状态，称为束缚态，能量在导带中的电子可以自由移动，称为自由态。

2. 掺杂和杂质掺杂是将少量的杂质原子引入纯净的半导体材料中，以改变其导电性质。

掺入价带原子的称为施主杂质，掺入导带原子的称为受主杂质。

施主杂质会增加导电子数，受主杂质会增加载流子数。

3. P型和N型半导体掺入施主杂质的半导体为P型半导体，施主杂质的电子可轻易地跳出束缚态进入导带，形成载流子。

掺入受主杂质的半导体为N型半导体，受主杂质的空穴可轻易地跳出束缚态进入价带，形成载流子。

二、PN结和二极管1. PN结的形成和特性PN结是P型和N型半导体的结合部分，形成的原因是P型半导体中的空穴与N型半导体中的电子发生复合。

PN结具有整流作用，使得电流在正向偏置时能够通过，而在反向偏置时被阻止。

2. 二极管的工作原理二极管是基于PN结的器件，正向偏置时，在PN结处形成正电压，使得电子流能够通过。

反向偏置时，PN结处形成反电压，使得电流无法通过。

3. 二极管的应用二极管广泛用于整流电路、电压稳压器、振荡器和开关等领域。

三、晶体管和放大器1. 晶体管的结构和工作原理晶体管是一种三端器件，由三个掺杂不同的半导体构成。

其中，NPN型晶体管由N型掺杂的基区夹在两个P型掺杂的发射极和集电极之间构成。

PNP型晶体管的结构与之类似。

晶体管的工作原理基于控制发射极和集电极之间电流的能力。

2. 放大器和放大倍数晶体管可以作为放大器来放大电信号。

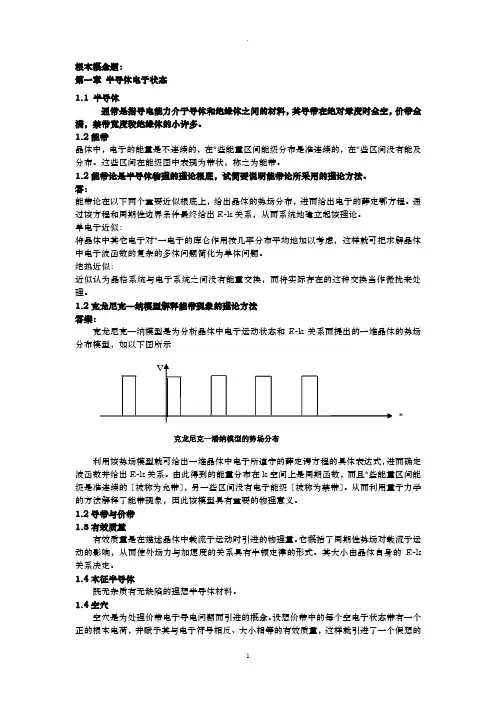

根本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在*些能量区间能级分布是准连续的，在*些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论根底，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似根底上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对*一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—纳模型解释能带现象的理论方法答案：克龙尼克—纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如以下图所示利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且*些能量区间能级是准连续的〔被称为允带〕，另一些区间没有电子能级〔被称为禁带〕。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

1.4本征半导体既无杂质有无缺陷的理想半导体材料。

1.4空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的根本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

半导体物理知识点及重点习题总结Document number：NOCG-YUNOO-BUYTT-UU986-1986UT基本概念题：第一章半导体电子状态半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

导带与价带有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

本征半导体既无杂质有无缺陷的理想半导体材料。

空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

一、名词解释1．能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

2．有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

3．施主杂质某种杂质取代半导体晶格原子后，在和周围原子形成饱和键结构时，若尚有一多余价电子，且该电子受杂质束缚很弱、电离能很小，所以该杂质极易提供导电电子，因此称这种杂质为施主杂质4．施主能级施主未电离时，在饱和共价键外还有一个电子被施主杂质所束缚，该束缚态所对应的能级称为施主能级。

5．受主能级受主杂质电离后所接受的电子被束缚在原来的空状态上，该束缚态所对应的能级称为受主能级。

6．深杂质能级一些非IIIV族杂质在硅、锗的禁带中产生的施主能级距离导带底较远，它们产生的受主能级距离价带顶也较远，通常称这种能级为深能级，相应的杂质称为深能级杂质。

7．直接复合导带中的电子不通过任何禁带中的能级直接与价带中的空穴发生的复合8．间接复合杂质或缺陷可在禁带中引入能级，通过禁带中能级发生的复合被称作间接复合。

相应的杂质或缺陷被称为复合中心。

9．俄歇复合载流子从高能级向低能级跃迁，发生电子-空穴复合时，把多余的能量付给另一个载流子，使这个载流子被激发到能量更高的能级上去，当它重新跃迁回低能级时，多余的能量常以声子形式放出，这种复合称为俄歇复合。

10．扩散由于浓度不均匀而导致的微观粒子从高浓度处向低浓度处逐渐运动的过程。

11． 空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

12． 过剩载流子在光注入、电注入、高能辐射注入等条件下，半导体材料中会产生高于热平衡时浓度的电子和空穴，超过热平衡浓度的电子△n=n-n0和空穴△p=p-p0称为过剩载流子。

此文档仅供收集于网络，如有侵权请联系网站删除第一章 1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。

答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。

当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。

组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。

2. 描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。

答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量3. 一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。

4. 有效质量对能带的宽度有什么影响，有人说:" 有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带， 1 ( k)随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。

5. 简述有效质量与能带结构的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。

半导体物理学复习整理半导体物理复习整理――电子1402班郑彤杰第一单元1. 电子的共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因此，电子将可以在整个晶体中运动。

2. 单电子近似：即假设每个电子是在周期性排列且固定不动的原子核势场及其他电子的平均势场的中运动。

3. 能带论：用单电子近似法研究晶体中电子状态的理论称为能带论。

4. 有效质量：电子受到原子核的周期性势场（这个势场和晶格周期相同）以及其他电子势场综合作用的结果。

5. 禁带：能带结构中能量密度为0的能量区间。

常用来表示导带价带之间能量密度为0的能量区间。

6. 导带：对于被电子部分占满的能带，在外电场的作用下，电子可以从外电场中吸收能量跃迁到未被电子占据的能级去，形成电流，起导电作用。

7. 满带:电子占据了一个能带中的所有状态，称该能带为满带. 8. 价带：最上面的一个满带称为价带。

9. 杂质缺陷：填隙式杂质、替位式杂质。

10. 本征半导体：完全不含缺陷且无晶格缺陷的纯净半导体称为本征半导体。

实际半导体不可能绝对的纯净，本征半导体一般是指导电主要由本征激发决定的纯净半导体。

11. 本征激发：当有能量大于禁带宽度的光子照射到半导体表面时，满带中的电子吸收这个能量，跃迁到导带产生一个自由电子和自由空穴，这一过程称为本征激发。

12. 施主杂质：在半导体中电离时，能够释放电子而产生导电电子并形成正电中心的杂质称为施主杂质。

N型半导体：主要依靠导带电子导电的半导体13. 受主杂质：在半导体中电离时，能够释放空穴而产生导电空穴并形成负电中心的杂质称为受主杂质。

P型半导体：主要依靠价带空穴导电的半导体14. 浅能级杂质：在半导体中，能够提供能量靠近导带的电子束缚态或能量接近价带的空穴束缚态的杂质称为浅能级杂质。

15. 深能级杂质：在半导体中，能够提供能量接近价带的电子束缚态或能量接近导带的空穴束缚态的杂质称为深能级杂质。

半导体物理考点归纳一·1.金刚石1) 结构特点:a. 由同类原子组成的复式晶格.其复式晶格是由两个面心立方的子晶格彼此沿其空间对角线位移1/4的长度形成b. 属面心晶系,具立方对称性，共价键结合四面体。

c. 配位数为4，较低，较稳定.(配位数：最近邻原子数)d. 一个晶体学晶胞内有4+8＊1/8+6＊1/2=8个原子。

2) 代表性半导体：IV 族的C,Si ，Ge 等元素半导体大多属于这种结构。

2.闪锌矿1) 结构特点：a. 共价性占优势，立方对称性;b. 晶胞结构类似于金刚石结构，但为双原子复式晶格；c. 属共价键晶体，但有不同的离子性.2) 代表性半导体：GaAs 等三五族元素化合物均属于此种结构。

3.电子共有化运动：原子结合为晶体时,轨道交叠。

外层轨道交叠程度较大,电子可从一个原子运动到另一原子中，因而电子可在整个晶体中运动，称为电子的共有化运动。

4.布洛赫波： 晶体中电子运动的基本方程为: ，K 为波矢，uk(x ）为一个与晶格同周期的周期性函数，5.布里渊区:禁带出现在k=n/2a 处，即在布里渊区边界上；允带出现在以下几个区： 第一布里渊区:－1/2a<k 〈1/2a （简约布里渊区) 第二布里渊区：-1/a 〈k<-1/2a ，1/2a 〈k 〈1/aE （k)也是k 的周期函数，周期为1/a ，即E(k ）=E （k+n/a ），能带愈宽，共有化运动就更强烈.6.施主杂质：V 族杂质在硅，锗中电离时,能够释放电子而产生导电电子并形成正电中心，称它们 为施主杂质或n 型杂质7.施主能级：将施主杂质束缚的电子的能量状态称为施主能级,记为ED.施主能级离导带很近。

8.受主杂质：III 族杂质在硅,锗中能够接受电子而产生导电空穴，并形成负电中心，称它们为受主杂质或P 型杂质。

9.受主能级：把被受主杂质所束缚的空穴的能量状态称为受主能级,记为EA 。

受主能级离价带很近。
