触控面板分类、原理及特点详解触控技术作为智能手机重要的交互方式为我们带来了许多便利，那么对于触控面板的概念、特点、分类及原理你是否了解？本文将全面介绍触控面板的基础知识，希望对你有所帮助。
什么是触控面板？触控面板也叫触摸屏（Touch Panel， or Touch Screen， or Touch Pad， etc），凡是电子设备都要用到屏幕，如果你不想让你的屏幕被无聊的键盘占据一半面积，就必须要使用触摸屏作为人机对话的媒介，触摸屏作为一种最新的电脑输入设备，它是目前最简单、方便、自然的一种人机交互方式。
它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。
触控面板最早结缘于1965年E.A. Johnson一篇简短的描述电容触摸屏的文章，继而1967年深度发表有图有真相的文章。
再到1970年由两位CERN（European Council for Nuclear Research）的两位工程师在1970年代初期发明的透明触控面板，并且与1973年投入使用。
再后来到1975年一个美国人George Samuel Hurst发明了电阻式触控面板并拿到美国专利（#3，911，215），并与1982年投入商用。
1、触控面板的技术要点：从技术原理角度来讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的；其次它是绝对坐标，手指摸哪就是哪，不像鼠标需要一个光标作为相对定位用，所以很容易分散注意力，因为你要时时关注光标在哪里。
究其结构通常是在半反射式液晶面板上（ITO透明导电极）覆盖一层压力板，其对压力有高敏感度，当物体施压于其上时会有电流信号产生并且定出压力源位置，并可动态追踪。
这种就是我们媒体报道的on-cell技术。
现在亦有In cell Touch触控组件集成于显示面板之内，使面板本身就具有触控功能，不需另外进行与触控面板的贴合与组装即可达到触控的效果与应用，主要是Apple在研究。

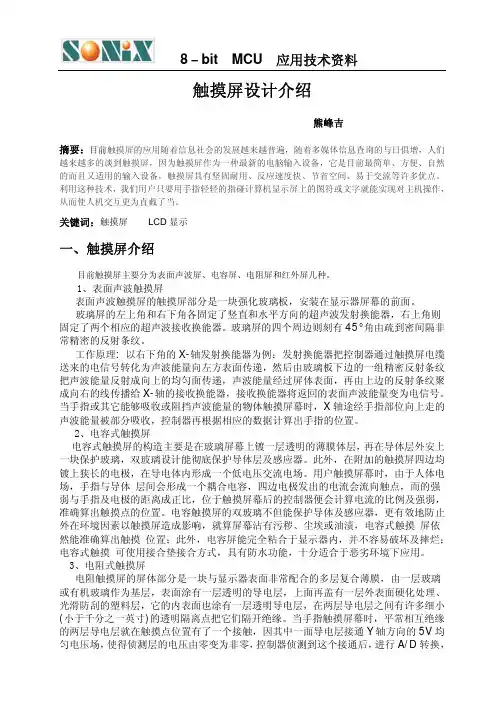

触摸屏设计介绍熊峰吉摘要：目前触摸屏的应用随着信息社会的发展越来越普遍，随着多媒体信息查询的与日俱增，人们越来越多的谈到触摸屏，因为触摸屏作为一种最新的电脑输入设备，它是目前最简单、方便、自然的而且又适用的输入设备，触摸屏具有坚固耐用、反应速度快、节省空间、易于交流等许多优点。
利用这种技术，我们用户只要用手指轻轻的指碰计算机显示屏上的图符或文字就能实现对主机操作，从而使人机交互更为直截了当。
关键词：触摸屏LCD显示一、触摸屏介绍目前触摸屏主要分为表面声波屏、电容屏、电阻屏和红外屏几种。
1、表面声波触摸屏表面声波触摸屏的触摸屏部分是一块强化玻璃板，安装在显示器屏幕的前面。
玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。
玻璃屏的四个周边则刻有45°角由疏到密间隔非常精密的反射条纹。
工作原理: 以右下角的X-轴发射换能器为例： 发射换能器把控制器通过触摸屏电缆送来的电信号转化为声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。
当手指或其它能够吸收或阻挡声波能量的物体触摸屏幕时，X轴途经手指部位向上走的声波能量被部分吸收，控制器再根据相应的数据计算出手指的位置。
2、电容式触摸屏电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外安上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。
此外，在附加的触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。
用户触摸屏幕时，由于人体电场，手指与导体 层间会形成一个耦合电容，四边电极发出的电流会流向触点，而的强弱与手指及电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更有效地防止外在环境因素以触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸 屏依然能准确算出触摸 位置；此外，电容屏能完全粘合于显示器内，并不容易破坏及摔烂；电容式触摸 可使用接合垫接合方式，具有防水功能，十分适合于恶劣环境下应用。

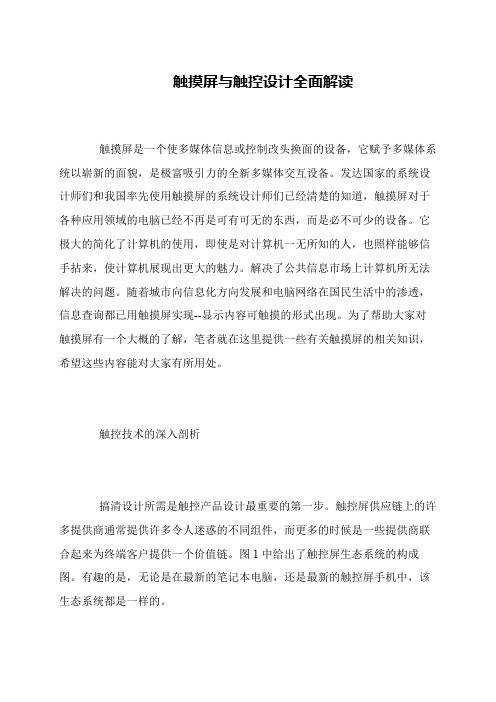

触摸屏与触控设计全面解读
触摸屏是一个使多媒体信息或控制改头换面的设备，它赋予多媒体系统以崭新的面貌，是极富吸引力的全新多媒体交互设备。
发达国家的系统设计师们和我国率先使用触摸屏的系统设计师们已经清楚的知道，触摸屏对于各种应用领域的电脑已经不再是可有可无的东西，而是必不可少的设备。
它极大的简化了计算机的使用，即使是对计算机一无所知的人，也照样能够信手拈来，使计算机展现出更大的魅力。
解决了公共信息市场上计算机所无法解决的问题。
随着城市向信息化方向发展和电脑网络在国民生活中的渗透，信息查询都已用触摸屏实现--显示内容可触摸的形式出现。
为了帮助大家对触摸屏有一个大概的了解，笔者就在这里提供一些有关触摸屏的相关知识，希望这些内容能对大家有所用处。
触控技术的深入剖析
搞清设计所需是触控产品设计最重要的第一步。
触控屏供应链上的许多提供商通常提供许多令人迷惑的不同组件，而更多的时候是一些提供商联合起来为终端客户提供一个价值链。
图1中给出了触控屏生态系统的构成图。
有趣的是，无论是在最新的笔记本电脑，还是最新的触控屏手机中，该生态系统都是一样的。

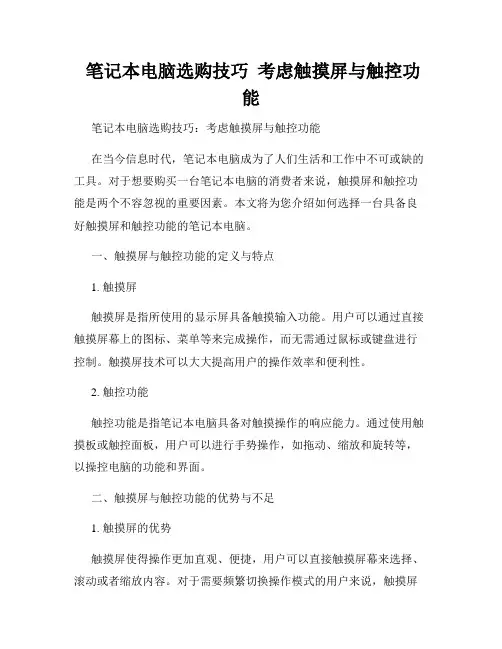

笔记本电脑选购技巧考虑触摸屏与触控功能笔记本电脑选购技巧：考虑触摸屏与触控功能在当今信息时代，笔记本电脑成为了人们生活和工作中不可或缺的工具。
对于想要购买一台笔记本电脑的消费者来说，触摸屏和触控功能是两个不容忽视的重要因素。
本文将为您介绍如何选择一台具备良好触摸屏和触控功能的笔记本电脑。
一、触摸屏与触控功能的定义与特点1. 触摸屏触摸屏是指所使用的显示屏具备触摸输入功能。
用户可以通过直接触摸屏幕上的图标、菜单等来完成操作，而无需通过鼠标或键盘进行控制。
触摸屏技术可以大大提高用户的操作效率和便利性。
2. 触控功能触控功能是指笔记本电脑具备对触摸操作的响应能力。
通过使用触摸板或触控面板，用户可以进行手势操作，如拖动、缩放和旋转等，以操控电脑的功能和界面。
二、触摸屏与触控功能的优势与不足1. 触摸屏的优势触摸屏使得操作更加直观、便捷，用户可以直接触摸屏幕来选择、滚动或者缩放内容。
对于需要频繁切换操作模式的用户来说，触摸屏可以提高工作效率，并且在使用触控笔或手指进行绘图或写作时更加便利。
2. 触控功能的优势触控功能使得用户可以通过手势操作更加直接地操控笔记本电脑。
用户可以使用手指来进行滑动、放大、缩小等操作，这些操作在特定应用场景中非常实用。
触控功能为用户提供了更多的操作选择，可以增加电脑的多功能性。
3. 触摸屏与触控功能的不足触摸屏和触控功能虽然带来了许多便利，但也存在一些不足之处。
触摸屏易于被指纹和油渍污染，需要经常清洁；触控功能在某些应用场景下可能不太适用，如需要精确点击和输入的任务。
此外，加入触摸屏和触控功能也会增加笔记本电脑的成本。
三、如何选择具备良好触摸屏与触控功能的笔记本电脑在购买笔记本电脑时，考虑触摸屏和触控功能的具体需求非常重要。
以下是一些选购技巧：1. 触摸屏技术选择时要注意触摸屏的类型和质量。
目前市场上主要有电容式触摸屏和电阻式触摸屏两种技术。
电容式触摸屏对多点触控支持更好，更加敏感，而电阻式触摸屏则更适合需要笔尖或触控笔进行精确输入的用户。

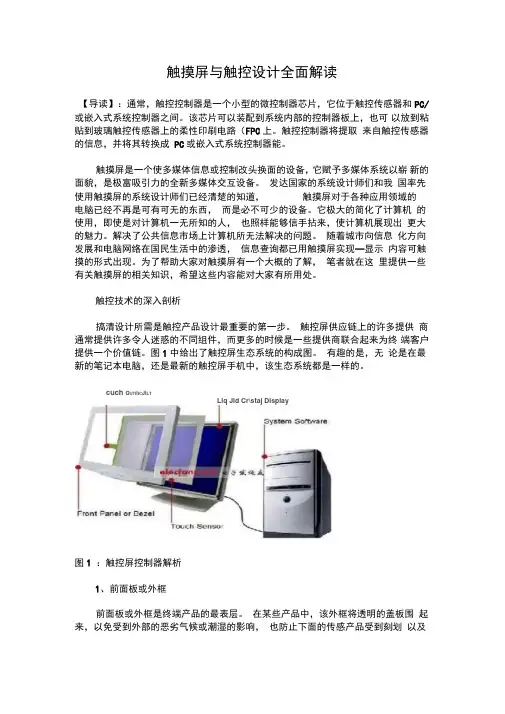

触摸屏与触控设计全面解读【导读】：通常，触控控制器是一个小型的微控制器芯片，它位于触控传感器和PC/或嵌入式系统控制器之间。
该芯片可以装配到系统内部的控制器板上，也可以放到粘贴到玻璃触控传感器上的柔性印刷电路（FPC上。
触控控制器将提取来自触控传感器的信息，并将其转换成PC或嵌入式系统控制器能。
触摸屏是一个使多媒体信息或控制改头换面的设备，它赋予多媒体系统以崭新的面貌，是极富吸引力的全新多媒体交互设备。
发达国家的系统设计师们和我国率先使用触摸屏的系统设计师们已经清楚的知道，触摸屏对于各种应用领域的电脑已经不再是可有可无的东西，而是必不可少的设备。
它极大的简化了计算机的使用，即使是对计算机一无所知的人，也照样能够信手拈来，使计算机展现出更大的魅力。
解决了公共信息市场上计算机所无法解决的问题。
随着城市向信息化方向发展和电脑网络在国民生活中的渗透，信息查询都已用触摸屏实现--显示内容可触摸的形式出现。
为了帮助大家对触摸屏有一个大概的了解，笔者就在这里提供一些有关触摸屏的相关知识，希望这些内容能对大家有所用处。
触控技术的深入剖析搞清设计所需是触控产品设计最重要的第一步。
触控屏供应链上的许多提供商通常提供许多令人迷惑的不同组件，而更多的时候是一些提供商联合起来为终端客户提供一个价值链。
图1中给出了触控屏生态系统的构成图。
有趣的是，无论是在最新的笔记本电脑，还是最新的触控屏手机中，该生态系统都是一样的。
cuch Q UTI I IC JI LTLlq Jld Cr\staj Display图1 ：触控屏控制器解析1、前面板或外框前面板或外框是终端产品的最表层。
在某些产品中，该外框将透明的盖板围起来，以免受到外部的恶劣气候或潮湿的影响，也防止下面的传感产品受到刻划以及破坏。
也有些时候，最外面的框只是简单地覆盖在触控传感器的上边，这种情况下仅仅是一个装饰。
2、触控控制器通常，触控控制器是一个小型的微控制器芯片，它位于触控传感器和PC/或嵌入式系统控制器之间。
电容式触摸屏的工作原理与多点触控技术电容式触摸屏作为当今最常用的触摸屏技术之一，广泛应用于智能手机、平板电脑和其他电子设备中。
它通过感应人体手指的电荷来实现触摸操作，并且可以支持多点触控技术，实现多点操作和手势识别。
本文将详细介绍电容式触摸屏的工作原理和多点触控技术。
一、电容式触摸屏的工作原理电容式触摸屏由触摸面板和控制电路两部分组成。
触摸面板一般由导电的玻璃或薄膜材料制成，上面涂有透明的导电层。
传感器阵列或电容传感芯片则作为控制电路的核心。
当手指触摸触摸屏表面时，由于人体的电荷，手指和导电层会形成一个电容。
控制电路会传递微弱的电流到导电层，此时，形成的电场会发生改变。
通过测量这个电容变化，触摸屏可以确定手指的位置。
具体来说，电容式触摸屏采用了两种不同的工作方式：静电感应和电荷耦合。
1. 静电感应：静电感应是电容式触摸屏的基本工作原理。
触摸屏上的导电层形成了一个电场，当有物体进入此电场时，导电层上的电荷会发生变化，从而检测到触摸位置。
2. 电荷耦合：电荷耦合是一种更现代化的电容式触摸屏技术。
触摸面板和导电层之间有一层绝缘层，电荷通过绝缘层传递到导电层，然后被检测到。
相比静电感应，电荷耦合可以提供更高的灵敏度和精确度。
二、多点触控技术电容式触摸屏支持多点触控技术，使用户可以实现多个手指同时操作屏幕。
这种技术的实现依赖于两种主要方法：基于电容耦合和基于传感器阵列。
1. 基于电容耦合的多点触控：在基于电容耦合的触摸屏上，屏幕表面的导电层是横向和纵向形成交叉的电容线圈。
当多个手指同时触摸屏幕时，每个手指会影响到不同的电容线圈，通过检测这些线圈的电荷变化，触摸屏可以确定多个手指的位置。
2. 基于传感器阵列的多点触控：基于传感器阵列的触摸屏将传感器分布在整个屏幕下方。
当手指触摸屏幕时，每个触摸点都可以检测到对应的位置。
通过分析多个触摸点的位置和变化，触摸屏可以实现多点触控和手势识别。
三、电容式触摸屏的优势和应用电容式触摸屏相比其他触摸屏技术具有以下几个优势：1. 灵敏度高：电容式触摸屏对触摸手势的反应速度非常快，可以实现流畅的滑动和操作。

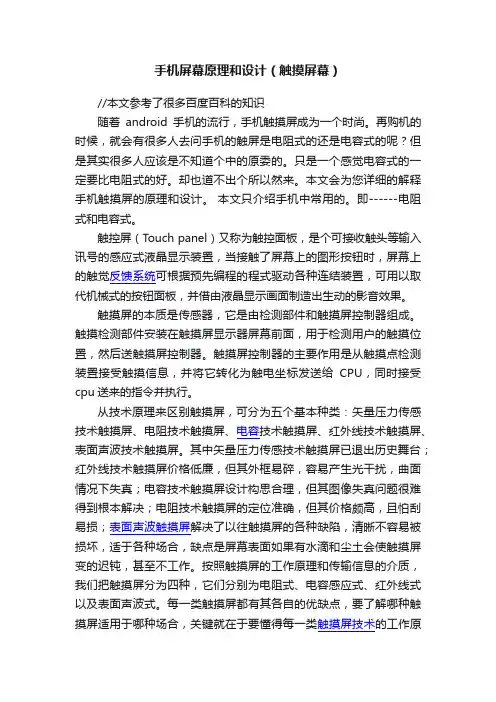

手机屏幕原理和设计（触摸屏幕）//本文参考了很多百度百科的知识随着android手机的流行，手机触摸屏成为一个时尚。
