STM32开发板新建工程步骤

STM32工程建立与配置流程此次的STM32的学习，在程序的建立与配置上比以往的要更加复杂，所以我个人也是在新建工程以及配置工程中经常落下一些设置与操作，使整个程序无法仿真，或是程序编译出错，为了避免这样的一些基础的错误与麻烦，我个人整理了整个工程的建立到工程的全部设置，谈不上非常细致吧但也足够让一些像我一样的初学者避免一些错误，已经掌握的同学若在日后有忘记的地方也可非常方便的来查看一下。

下面就是创建与配置工程的全部过程，初学者请务必按顺序一步步查看。

1.新建一个文件夹（以后编的每一个工程都放进这个文件夹里，自己命名，例如：STM32 file）2.创建一个文件夹（名字可以根据你编写的程序来命名，如：Demo)2.1 新建子文件夹User，用于存放用户源程序2.2 新建子文件夹Project，用户KEIL工程文件2.3 在Project下依次创建Obj和List子文件夹，存放编译过程中产生的中间文件。

2.4 将main.c stm32f10x_conf.h stm32f10x_it.c stm32f10x_it.h system_stm32f10x.c等文件复制到User文件下3. 复制源代码到Demo文件夹3.1 将stm32f10x_stdperiph_lib3.5 / Libraries文件夹整体复制到Demo文件夹下这就是ST的标准库，是以源代码形式提供的。

也可将Libraries文件夹直接复制到STM32 file文件夹下，使其与以后创建的其他工程同在一个目录下，这样可使在该目录在的工程共享Libraries。

免得以后创建一个工程就得复制一次Libraries4.新建一个Keil MDK工程4.1 启动Keil MDK，点击菜单 New uVision Project，然后按向导进行操作4.2 选择CPU类型为 STM32F103RC4.3 当提示是否复制启动代码时，请选择否。

4.4 为了延长芯片使用寿命以及加快仿真速度，可以在ram中直接仿真（ram仿真速度快），用ram仿真在断电之后数据就全部丢失了，修改Target名字, 添加两个，一个Flash,一个Ram 如图4.5 为了便于代码管理，在这个Project下创建几个GroupUser : 存放用户自己写的源代码RVMDK : 存放启动文件（汇编文件）StdPeriph_Driver : 存放ST标准库文件CMSIS : 存放CMSIS接口文件（这也是库的一部分）4.6 创建好Group后，我们开始依次添加文件。

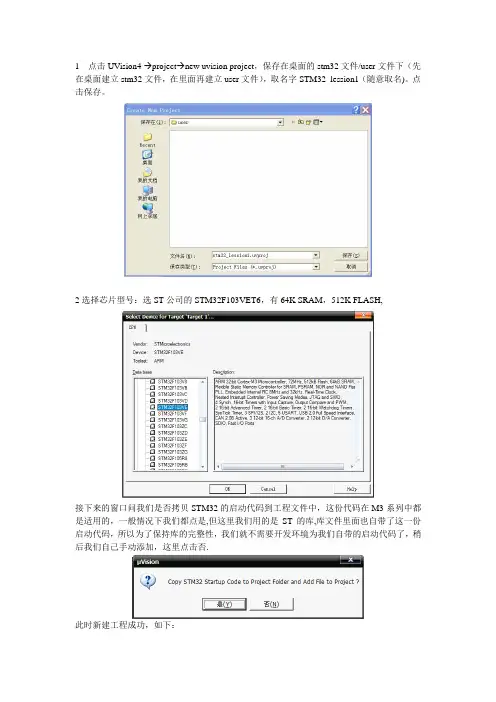

1 点击UVision4 →project→new uvision project，保存在桌面的stm32文件/user文件下（先在桌面建立stm32文件，在里面再建立user文件），取名字STM32_lession1（随意取名)。

点击保存。

2选择芯片型号：选ST公司的STM32F103VET6，有64K SRAM，512K FLASH,接下来的窗口问我们是否拷贝STM32的启动代码到工程文件中，这份代码在M3系列中都是适用的，一般情况下我们都点是,但这里我们用的是ST的库,库文件里面也自带了这一份启动代码，所以为了保持库的完整性，我们就不需要开发环境为我们自带的启动代码了，稍后我们自己手动添加，这里点击否.此时新建工程成功，如下：3 在桌面的STM32文件夹下,新建四个文件夹,分别为：FWLib、CMSIM、Uotput、listing.4 把库3。

5。

0/3。

5。

0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/STM32F10X_StdPeriph_Driver的inc和src这两个文件夹拷贝到FWlib文件夹中。

5把库3.5.0/3.5。

0/STM32F10X_Stdperiph_lib_V3.5.0/Project/STM32F10X_StdPeriph_Template 下的main。

c、stm32f10x_it.h、stm32f10x_it。

c、stm32f10x_conf。

h、system_stm32f10x.c 拷贝到USER文件夹下.6把库3。

5。

0/3。

5.0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/CMSIS/CM3/DeviceSupport/ST/STM32F10X/ startup/arm下的全部文件拷贝到CMSIS/startup文件夹下。

STM32F103VET6，有512K Flash，属于大容量的，工程中把startup_stm32f10x_hd。

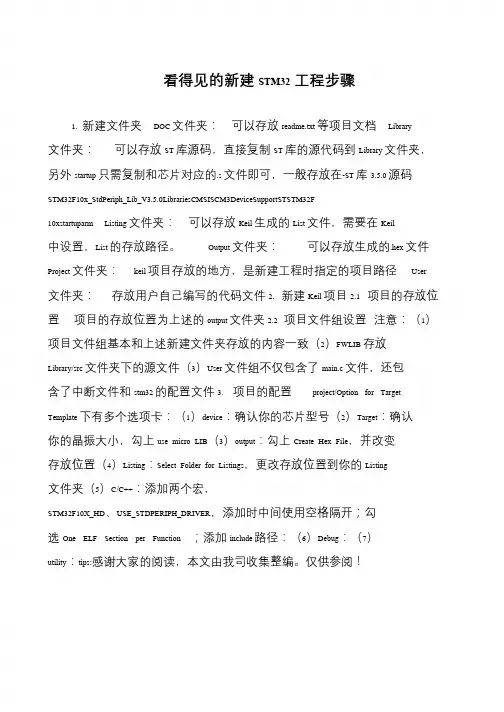

看得见的新建STM32工程步骤1. 新建文件夹DOC 文件夹：可以存放readme.txt 等项目文档Library文件夹：可以存放ST 库源码，直接复制ST 库的源代码到Library 文件夹，另外startup 只需复制和芯片对应的.s 文件即可，一般存放在-ST 库3.5.0 源码STM32F10x_StdPeriph_Lib_V3.5.0LibrariesCMSISCM3DeviceSupportSTSTM32F 10xstartuparm Listing 文件夹：可以存放Keil 生成的List 文件，需要在Keil中设置，List 的存放路径。

Output 文件夹：可以存放生成的.hex 文件Project 文件夹：keil 项目存放的地方，是新建工程时指定的项目路径User文件夹：存放用户自己编写的代码文件2. 新建Keil 项目2.1 项目的存放位置项目的存放位置为上述的output 文件夹2.2 项目文件组设置注意：（1）项目文件组基本和上述新建文件夹存放的内容一致（2）FWLIB 存放Library/src 文件夹下的源文件（3）User 文件组不仅包含了main.c 文件，还包含了中断文件和stm32 的配置文件3. 项目的配置project/Option for Target Template 下有多个选项卡：（1）device：确认你的芯片型号（2）Target：确认你的晶振大小，勾上use micro LIB（3）output：勾上Create Hex File，并改变存放位置（4）Listing：Select Folder for Listings，更改存放位置到你的Listing文件夹（5）C/C++：添加两个宏，STM32F10X_HD、USE_STDPERIPH_DRIVER，添加时中间使用空格隔开；勾选One ELF Section per Function ；添加include 路径：（6）Debug：（7）utility：tips:感谢大家的阅读，本文由我司收集整编。

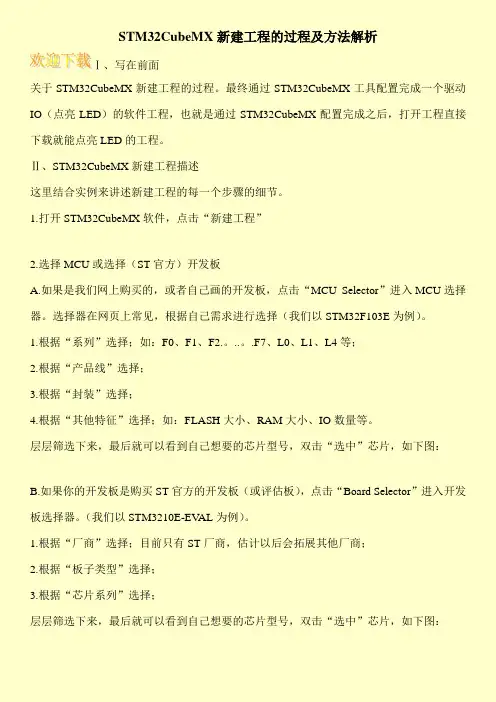

STM32CubeMX新建工程的过程及方法解析
Ⅰ、写在前面
关于STM32CubeMX新建工程的过程。

最终通过STM32CubeMX工具配置完成一个驱动IO（点亮LED）的软件工程，也就是通过STM32CubeMX配置完成之后，打开工程直接下载就能点亮LED的工程。

Ⅱ、STM32CubeMX新建工程描述
这里结合实例来讲述新建工程的每一个步骤的细节。

1.打开STM32CubeMX软件，点击“新建工程”
2.选择MCU或选择（ST官方）开发板
A.如果是我们网上购买的，或者自己画的开发板，点击“MCU Selector”进入MCU选择器。

选择器在网页上常见，根据自己需求进行选择（我们以STM32F103E为例）。

1.根据“系列”选择；如：F0、F1、F
2.。

..。

.F7、L0、L1、L4等；
2.根据“产品线”选择；
3.根据“封装”选择；
4.根据“其他特征”选择；如：FLASH大小、RAM大小、IO数量等。

层层筛选下来，最后就可以看到自己想要的芯片型号，双击“选中”芯片，如下图：
B.如果你的开发板是购买ST官方的开发板（或评估板），点击“Board Selector”进入开发板选择器。

（我们以STM3210E-EV AL为例）。

1.根据“厂商”选择；目前只有ST厂商，估计以后会拓展其他厂商；
2.根据“板子类型”选择；
3.根据“芯片系列”选择；
层层筛选下来，最后就可以看到自己想要的芯片型号，双击“选中”芯片，如下图：。

STM32之新建工程

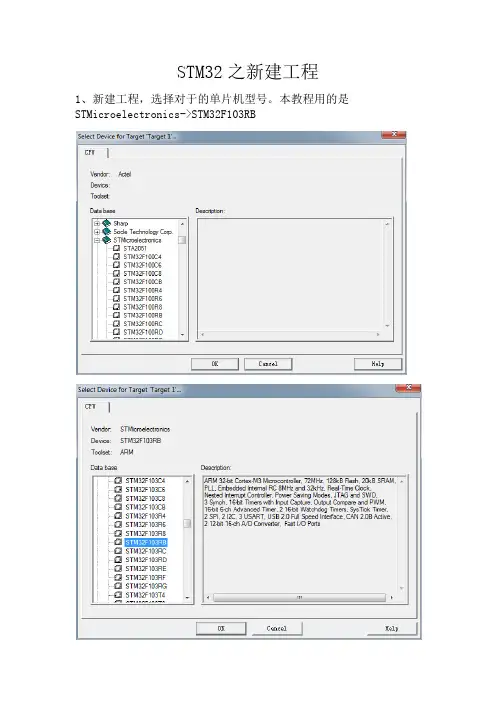

1、新建工程，选择对于的单片机型号。

本教程用的是STMicroelectronics->STM32F103RB
2、点击 Yes复制启动文件到工程
3，新建一个C文件，添加到工程后添加头文件#include "STM32F10x.H"，并加入主函数。

4、到此工程新建完成。

点击编译，有时会提示以下错误。

提示SystemInit函数没有定义。

（1）可以通过编写一个SystemInit函数来消除这个错误。

(2)也可以打开启动文件（startup_stm32f10x_md.s），把导入SystemInit函数的三条相关语句注释掉。

如下图所示。

5、修改完成，再点击编译可能会提示以下错误
(1)双击错误提示找到错误的地方，提示要先定义一种处理器设备。

(2)通过上文的描述与处理器数据手册的说明，我们这款处理器要对”STM32F10X_MD”这种类型的产品，所以添加这种类型的宏定义即可。

如下图
6、修改完成，再点击编译。

编译通过，工程顺利新建完成！！！
可能是为了规范化，所以设了几个坑。

对于刚从51转向ARM的朋友
来说刚开始可能有点不太理解为何要这般折腾。

今天外我来教大家来怎么使用这个建工程的利器吧。

首先是新建工程吧，如下图步骤：因为我用的是stm32f401 Necleo，所以芯片型号应该要选择stm32f401te,选好芯片类型后，会弹出一个大的面板，如下图：红色框里的都是一些集成在keil 5的启动文件，arm内核的文件，st公司的库函数和一些API等等。

一个工程最起码也要选上core和startup两个选项，如下图：然后选择OK，就建好了空白的工程。

然后就要对工程做一些设置，如下图：然后在你工程的路径新建一个USE（这个大家可以随便建个文件，不一定是USE 名字的）的文件夹，然后在里面新建一个main.c的文件，如下图：然后新建的文件main.c添加到工程当中，步骤如下：然后在main.c文件中添加如下代码：到这里我们的空白工程建好了，后面我来教大家怎样加keil 5里自带的st库。

首先我点击那个绿色的小图标，如下图：点击后会弹出一个大的页面，然后找到Device->StdPeriph Drivers。

如下图：点开StdPeriph Drivers选项的加号图标，就可以看到st库目录下各外设的驱动文件，后面是他的版本说明，这是V1.3版本的，是比较新的，建议大家尽量使用新的库。

我这里就勾上了所有外设的驱动的文件，如下图：然后点击OK后，就可以看到原先工程目录下的Device添加了刚才选择外设的驱动文件。

添加完后大家不要急着编译工程，还有对工程进行相关的配置，否则如下图，编译不成功的：接下来，我来配置下工程，右击target，然后进入配置工程的面板，步骤如下：这里要填上USE_STDPERIPH_DRIVER，这就是表明编译器选择了st的库然后我们来指定编译器头文件的路径以上这两个路径是编译器编译时要找的路径，这几个头文件至关重要，这里编译器关联头文件所需要的。

当做完以上工作后，我们就可以来编译一下工程，在编译时，编译器就会根据我们的配置来编译驱动头文件和驱动的C文件。

stm32cubeidea使用手册STM32CubeIDE使用手册欢迎使用STM32CubeIDE，这是一款为STM32系列单片机提供开发环境的集成开发工具。

本手册将为您介绍STM32CubeIDE的安装、项目创建、调试以及其他操作的详细步骤和注意事项。

一、安装STM32CubeIDE首先，您需要从STMicroelectronics官方网站上下载STM32CubeIDE的安装程序。

安装程序支持多个操作系统，您可以根据自己的需求选择对应的版本进行下载。

安装程序下载完成后，双击运行并按照提示完成安装。

安装过程中，请确保勾选所需的组件，例如编译器、调试器以及相关的软件包。

二、新建项目1. 打开STM32CubeIDE，点击菜单栏上的“File”选项，然后选择“New”->“STM32 Project”。

2. 在弹出的窗口中，选择合适的板级支持包(BSP)，例如您可以选择Nucleo系列的开发板。

3. 在弹出的项目配置向导中，根据您的需求填写项目名称、选择工程模板、选择适合的MCU型号，然后点击“Finish”按钮。

三、项目配置1. 在项目中选择适当的MCU型号后，您可以进一步配置项目的各项参数，例如时钟设置、外设初始化等。

可以通过鼠标右键单击项目名称，在弹出的菜单中选择“Properties”打开项目属性窗口进行配置。

2. 通过添加文件和库函数，您可以扩展和定制项目的功能。

四、编写代码在STM32CubeIDE中，您可以使用C或者C++语言编写代码。

您可以单击源文件夹，在右键菜单中选择“New”->“Source File”来添加新的源文件。

编写代码时，建议使用相关的代码提示和自动完成功能，这有助于提高开发效率。

五、编译与调试1. 在STM32CubeIDE中，您可以点击工具栏上的“Build”按钮，或者使用快捷键F7来进行编译。

2. 编译完成后，您可以通过菜单栏上的“Debug”选项来进行调试。
