(仅供参考)STM32F105RBT6最小系统原理及工程的建立

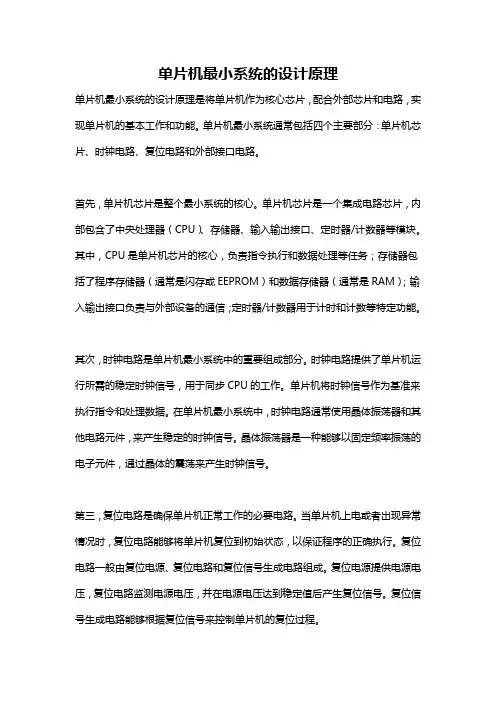

单片机最小系统的设计原理单片机最小系统的设计原理是将单片机作为核心芯片，配合外部芯片和电路，实现单片机的基本工作和功能。

单片机最小系统通常包括四个主要部分：单片机芯片、时钟电路、复位电路和外部接口电路。

首先，单片机芯片是整个最小系统的核心。

单片机芯片是一个集成电路芯片，内部包含了中央处理器（CPU）、存储器、输入输出接口、定时器/计数器等模块。

其中，CPU是单片机芯片的核心，负责指令执行和数据处理等任务；存储器包括了程序存储器（通常是闪存或EEPROM）和数据存储器（通常是RAM）；输入输出接口负责与外部设备的通信；定时器/计数器用于计时和计数等特定功能。

其次，时钟电路是单片机最小系统中的重要组成部分。

时钟电路提供了单片机运行所需的稳定时钟信号，用于同步CPU的工作。

单片机将时钟信号作为基准来执行指令和处理数据。

在单片机最小系统中，时钟电路通常使用晶体振荡器和其他电路元件，来产生稳定的时钟信号。

晶体振荡器是一种能够以固定频率振荡的电子元件，通过晶体的震荡来产生时钟信号。

第三，复位电路是确保单片机正常工作的必要电路。

当单片机上电或者出现异常情况时，复位电路能够将单片机复位到初始状态，以保证程序的正确执行。

复位电路一般由复位电源、复位电路和复位信号生成电路组成。

复位电源提供电源电压，复位电路监测电源电压，并在电源电压达到稳定值后产生复位信号。

复位信号生成电路能够根据复位信号来控制单片机的复位过程。

最后，外部接口电路是单片机最小系统中连接外部设备和单片机的桥梁。

单片机的外部接口电路通常包括输入接口、输出接口和通信接口。

输入接口负责将外部设备的信号输入到单片机中，例如按键输入、传感器数据等；输出接口负责将单片机处理的数据输出到外部设备，例如LED显示、继电器控制等；通信接口用于单片机与其他设备进行通信，例如串口通信、SPI通信等。

外部接口电路通常使用电阻、电容、放大器等元器件，来实现与外部设备的连接和通信。

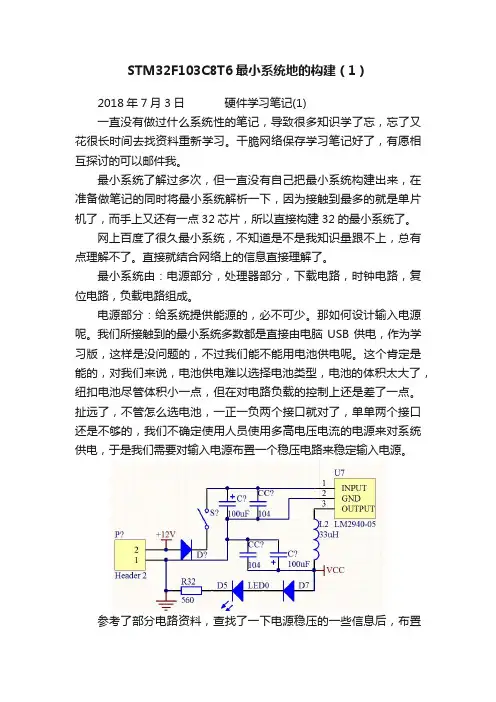

STM32F103C8T6最小系统地的构建（1）2018年7月3日硬件学习笔记(1)一直没有做过什么系统性的笔记，导致很多知识学了忘，忘了又花很长时间去找资料重新学习。

干脆网络保存学习笔记好了，有愿相互探讨的可以邮件我。

最小系统了解过多次，但一直没有自己把最小系统构建出来，在准备做笔记的同时将最小系统解析一下，因为接触到最多的就是单片机了，而手上又还有一点32芯片，所以直接构建32的最小系统了。

网上百度了很久最小系统，不知道是不是我知识量跟不上，总有点理解不了。

直接就结合网络上的信息直接理解了。

最小系统由：电源部分，处理器部分，下载电路，时钟电路，复位电路，负载电路组成。

电源部分：给系统提供能源的，必不可少。

那如何设计输入电源呢。

我们所接触到的最小系统多数都是直接由电脑USB供电，作为学习版，这样是没问题的，不过我们能不能用电池供电呢。

这个肯定是能的，对我们来说，电池供电难以选择电池类型，电池的体积太大了，纽扣电池尽管体积小一点，但在对电路负载的控制上还是差了一点。

扯远了，不管怎么选电池，一正一负两个接口就对了，单单两个接口还是不够的，我们不确定使用人员使用多高电压电流的电源来对系统供电，于是我们需要对输入电源布置一个稳压电路来稳定输入电源。

参考了部分电路资料，查找了一下电源稳压的一些信息后，布置了以上的电源输入电路，输入电源电压可以达到一个比较高的状态也可以输出一个较稳定的5V电压。

电路上的电容都是对电源进行滤波的，两个二极管是用作防反接用途的，电源指示灯和电阻就不用多说了，电感是用作稳定直流作用的。

一般来说，最小系统可能用不上这么高压的电源，一些驱动器才会使用强电流的电源器件，控制器有5V的电源就足够了。

以上是对输入电源稳压的解析，之后再讲解稳压电源到芯片电源的转换。

单片机最小系统的设计与应用在嵌入式系统和智能硬件领域，单片机最小系统作为一种基本的控制器单元，具有广泛的应用价值。

本文将介绍单片机最小系统的设计与应用，包括系统设计、系统应用和系统优化等方面的内容。

单片机最小系统通常由微处理器（MCU）、电源电路、时钟电路和复位电路等组成。

在设计单片机最小系统时，需要根据具体的应用需求选择合适的微处理器，并搭建相应的电源电路、时钟电路和复位电路。

单片机最小系统的架构设计应考虑应用需求和系统可靠性。

一般而言，系统架构应包括以下几个部分：（1）微处理器：作为系统的核心，微处理器负责数据计算、处理和传输等任务。

（2）存储器：包括RAM、Flash等，用于存储程序运行时产生的数据和程序本身。

（3）输入/输出接口：用于连接外部传感器、开关、LED等设备，实现数据采集和控制输出。

（4）时钟电路：为系统提供准确的时间基准。

（5）复位电路：在系统出现异常时进行复位，保证系统的稳定性。

电路设计是单片机最小系统设计的重要组成部分。

在电路设计中，需要以下几个方面：（1）电源电路：为整个系统提供稳定的工作电压，一般需要设计稳定的电源模块。

（2）时钟电路：选用合适的时钟芯片，保证系统的时间基准准确可靠。

（3）复位电路：复位电路的设计要确保系统在异常情况下能迅速复位，保证系统的稳定性。

（4）接口电路：根据应用需求，设计相应的输入/输出接口电路。

例如，模拟信号输入/输出接口、数字信号输入/输出接口等。

软件设计是单片机最小系统的核心部分，直接决定了系统的功能和性能。

在软件设计中，一般需要选择合适的编程语言（如C语言、汇编语言等），并根据具体的应用需求进行相应的程序编写。

以下是一些关键的软件设计要素：（1）初始化程序：在系统上电或复位后，需要首先执行初始化程序，以确保各个硬件模块的正常运行。

（2）中断处理程序：针对外部事件或内部定时器/计数器溢出等情况，编写相应的中断处理程序，以实现实时响应和数据处理。

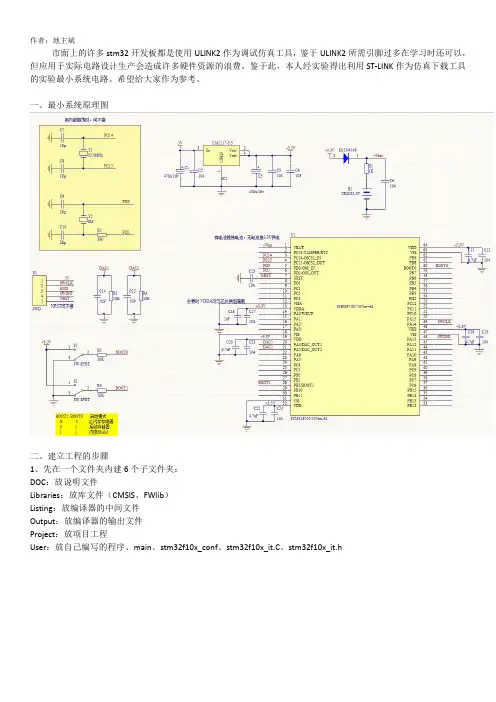

市面上的许多stm32开发板都是使用ULINK2作为调试仿真工具，鉴于ULINK2所需引脚过多在学习时还可以，但应用于实际电路设计生产会造成许多硬件资源的浪费。

鉴于此，本人经实验得出利用ST-LINK作为仿真下载工具的实验最小系统电路。

希望给大家作为参考。

一、最小系统原理图
二、建立工程的步骤
1、先在一个文件夹内建6个子文件夹：
DOC：放说明文件
Libraries：放库文件（CMSIS、FWlib）
Listing：放编译器的中间文件
Output：放编译器的输出文件
Project：放项目工程
User：放自己编写的程序、main、stm32f10x_conf、stm32f10x_it.C、stm32f10x_it.h
2、双击桌面UV4图标启动软件，，---NWE uVision Project--选择保存地方----选择芯片型号------在左边处建立5个GOP（STARTUP放启动文件）、（CMSIS放内核文件）、（FWLIB放库里面的src的.C文件）、（USER 放自己写的程序文件及stm32f10x_conf.h、stm32f10x_it.h、stm32f10x_it.c、main.c）
3、将Output重置到一开始时所建的“Output”文件夹中。

4、将Listing重置到一开始时所建的“Listing”文件夹中。

5、在C、C++处的“Define”输入：STM32F10X_HD,USE_STDPERIPH_DRIVER。

对于不同的芯片容量，可对HD进行更改（LD、MD、HD、XL、XC）。

然后在“Include Paths”处指定相关的搜库位置。

6、Debug处选好下载器。

stm32最小系统原理图STM32最小系统原理图。

STM32是STMicroelectronics公司推出的一款32位微控制器，广泛应用于各种嵌入式系统中。

在进行STM32开发时，我们通常会使用最小系统原理图来搭建基本的硬件环境，以便进行程序的烧录和调试。

本文将详细介绍STM32最小系统原理图的设计原理和具体连接方法。

首先，我们需要了解STM32最小系统原理图所需的基本元件。

最小系统原理图通常包括主控芯片、晶振、复位电路、电源电路和调试接口。

主控芯片是STM32系列微控制器，晶振用于提供时钟信号，复位电路用于确保系统在上电时能够正常复位，电源电路用于为系统提供稳定的电源，调试接口用于与开发工具连接，方便程序的烧录和调试。

在最小系统原理图中，主控芯片通常是STM32系列的芯片，根据具体的应用需求选择不同型号的芯片。

晶振的选择需要考虑系统的时钟要求，一般常用的晶振频率有8MHz、12MHz、16MHz等，需要根据实际情况进行选择。

复位电路通常包括复位按钮和复位电路，确保系统在上电时能够正常复位。

电源电路需要考虑系统的供电电压和电流需求，一般包括稳压芯片、电容、电感等元件。

调试接口通常使用SWD接口或JTAG接口，用于与开发工具连接，方便程序的烧录和调试。

接下来，我们将详细介绍STM32最小系统原理图的具体连接方法。

首先，将主控芯片、晶振、复位电路、电源电路和调试接口按照原理图连接起来，注意连接的正确性和稳定性。

接着，通过USB转串口模块将最小系统与电脑连接，打开开发工具，选择对应的芯片型号，进行程序的烧录和调试。

在烧录和调试过程中，需要注意电源的稳定性和连接的可靠性，确保程序能够正常烧录和调试。

在实际应用中，STM32最小系统原理图的设计需要根据具体的应用需求进行调整和优化。

例如，如果系统需要外部扩展模块，需要在最小系统原理图中增加对应的接口和电路。

另外，还需要考虑系统的功耗、抗干扰能力、稳定性等因素，确保系统能够稳定可靠地工作。

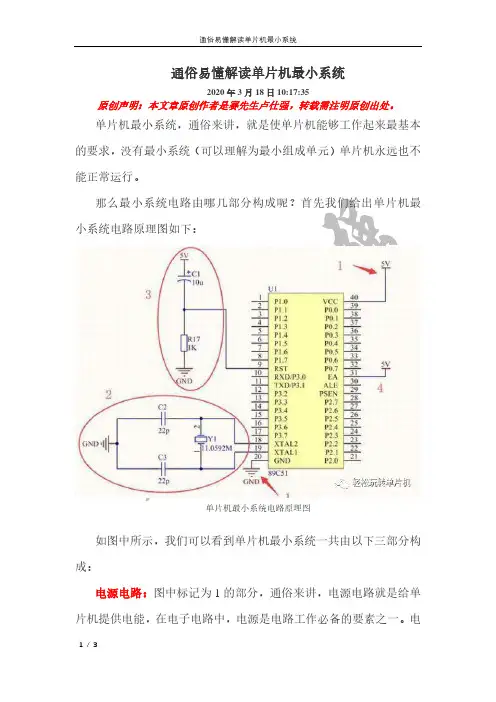

通俗易懂解读单片机最小系统2020年3月18日10:17:35原创声明：本文章原创作者是赛先生卢仕强，转载需注明原创出处。

单片机最小系统，通俗来讲，就是使单片机能够工作起来最基本的要求，没有最小系统（可以理解为最小组成单元）单片机永远也不能正常运行。

那么最小系统电路由哪几部分构成呢？首先我们给出单片机最小系统电路原理图如下：单片机最小系统电路原理图如图中所示，我们可以看到单片机最小系统一共由以下三部分构成：电源电路：图中标记为1的部分，通俗来讲，电源电路就是给单片机提供电能，在电子电路中，电源是电路工作必备的要素之一。

电源由VCC（电源正极）和GND（电源负极，或叫“电源地”、“地”，GND是英文ground的缩写）构成，VCC接单片机的40号管脚，GND 接单片机的20号管脚。

需要注意的是：单片机电源电压的选取不是图中固定的5V，在设计时应查阅所选取单片机的datasheet(数据手册)。

晶振电路：图中标记为2的部分，晶振电路又称时钟电路。

在51单片机中，一般情况下晶振电路由晶振Y1和电容C2、C3构成，电路连接如图中所示。

这里讲一下什么是晶振，即晶体振荡器，他可以产生固定频率的信号，我们知道，频率又与时钟（即时间周期T）有对应关系f = 1/T，这就是晶振电路又称时钟电路的由来。

晶振电路的作用就是给单片机内部提供固定的时钟信号，单片机的工作都是基于这个时钟信号的步伐进行工作，让单片机有序运行。

其中电容C2、C3的作用是给晶振Y1起振，C1、C2称为起振电容，即保证晶振能够稳定振荡起来，其容值的大小应灵活参考所选取单片机的datasheet。

需要注意的是：在设计中，晶振电路应尽可能的靠近晶振电路的管脚（如图中所示单片机的晶振电路管脚是18号、19号管脚），起振电容也应尽可能靠近晶振Y1。

复位电路：图中标记为3的部分，有极性电容C1正极接电源，C1负极接单片机的9号管脚（RST复位脚），1K电阻一端接9号管脚，一端接地。

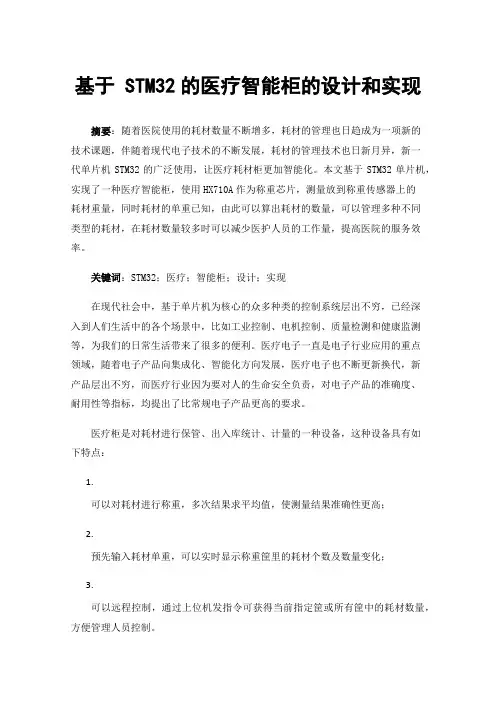

基于 STM32的医疗智能柜的设计和实现摘要：随着医院使用的耗材数量不断增多，耗材的管理也日趋成为一项新的技术课题，伴随着现代电子技术的不断发展，耗材的管理技术也日新月异，新一代单片机STM32的广泛使用，让医疗耗材柜更加智能化。

本文基于STM32单片机，实现了一种医疗智能柜，使用HX710A作为称重芯片，测量放到称重传感器上的耗材重量，同时耗材的单重已知，由此可以算出耗材的数量，可以管理多种不同类型的耗材，在耗材数量较多时可以减少医护人员的工作量，提高医院的服务效率。

关键词：STM32；医疗；智能柜；设计；实现在现代社会中，基于单片机为核心的众多种类的控制系统层出不穷，已经深入到人们生活中的各个场景中，比如工业控制、电机控制、质量检测和健康监测等，为我们的日常生活带来了很多的便利。

医疗电子一直是电子行业应用的重点领域，随着电子产品向集成化、智能化方向发展，医疗电子也不断更新换代，新产品层出不穷，而医疗行业因为要对人的生命安全负责，对电子产品的准确度、耐用性等指标，均提出了比常规电子产品更高的要求。

医疗柜是对耗材进行保管、出入库统计、计量的一种设备，这种设备具有如下特点：1.可以对耗材进行称重，多次结果求平均值，使测量结果准确性更高；2.预先输入耗材单重，可以实时显示称重筐里的耗材个数及数量变化；3.可以远程控制，通过上位机发指令可获得当前指定筐或所有筐中的耗材数量，方便管理人员控制。

本文基于STM32，设计了一种医疗智能柜电路。

该智能柜电路分主电路和称重电路，主电路以STM32F105RBT6为主芯片，外接刷卡器、指纹仪和温湿度传感器等外设；称重电路以STM32F103RBT6为主芯片，外接传感器、LCD屏和拨码开关等。

主电路和称重电路、称重电路和上位机之间都采用CAN总线进行通信。

1 STM32单片机简介STM32系列单片机是由ARM公司开发、基于ARM Cortex-M内核、功能十分强大的32位的微控制器。

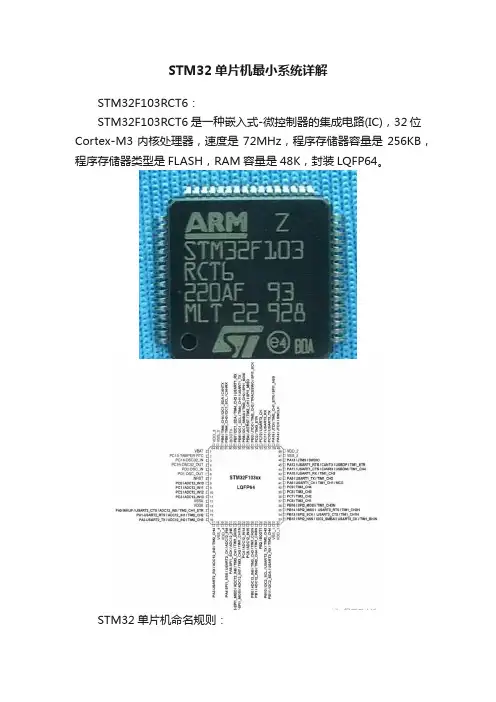

STM32单片机最小系统详解STM32F103RCT6：STM32F103RCT6是一种嵌入式-微控制器的集成电路(IC)，32位Cortex-M3内核处理器，速度是72MHz，程序存储器容量是256KB，程序存储器类型是FLASH，RAM容量是48K，封装LQFP64。

STM32单片机命名规则：STM32单片机最小系统：所谓单片机最小系统，就是让单片机能够正常运行，最少且必须的器件所组成的系统。

单片机最小系统上电之后，单片机可以正常复位，下载程序，除此之外没有其他任何功能。

在最小系统保证正确的基础上，可以依次添加其他功能模块或器件，使之单片机具有实际功能。

STM32单片机最小系统包括一个复位电路和一个时钟电路。

如下图1所示。

图中复位电路使用的是上电复位电路，STM32单片机NRST引脚输入低电平，则发生复位。

图1 STM32F103单片机最小系统电源引脚：VDD是单片机的数字电源正极，VSS是数字电源负极，共有5个VDD引脚，5个VSS引脚。

VDDA是单片机的模拟电源正极，负责给内部的ADC、DAC模块供电，VSSA是模拟电源负极。

还有一个电源引脚，就是VBAT，BAT就是Battery（电池），这个引脚用来连接电池的正极的。

STM32带RTC功能（实时时钟），所以有VBAT引脚。

原理图上预留了一个CR1220纽扣锂电池，当主电源供电存在的情况下，由系统中的VCC3.3给VBAT供电；当主电源断电之后，由CR1220纽扣电池给STM32自带的RTC模块供电，从而能够保证实时时钟模块在主电源掉电的情况下还能够正常工作。

但是这样设计的话，这里有一个矛盾需要解决。

如果VBAT引脚直接与VCC3.3和CR1220连接的话，会存在下面问题：1、当电池电压高于3.3V，电池就会输出电流到AMS1117，使得芯片发烫，还会很快消耗电池电量。

2、如果电池电压低于3.3V，AMS1117产生的3.3V，就会给电池充电，而这种CR1220电池是不能够充电的。

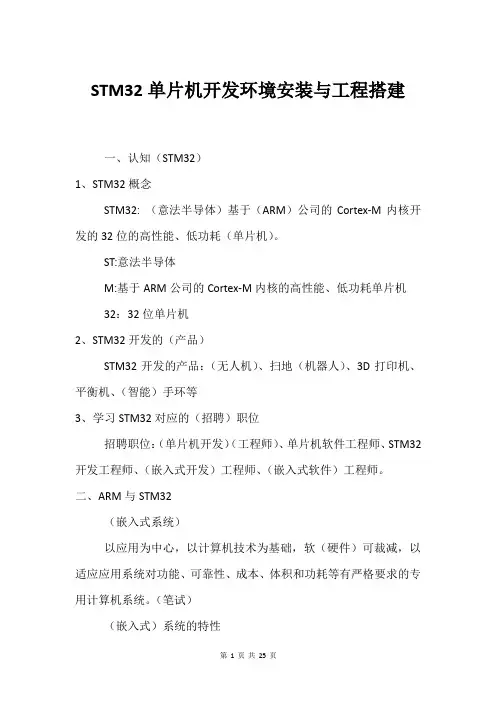

STM32单片机开发环境安装与工程搭建一、认知（STM32）1、STM32概念STM32: （意法半导体）基于（ARM）公司的Cortex-M内核开发的32位的高性能、低功耗（单片机）。

ST:意法半导体M:基于ARM公司的Cortex-M内核的高性能、低功耗单片机32：32位单片机2、STM32开发的（产品）STM32开发的产品：（无人机）、扫地（机器人）、3D打印机、平衡机、（智能）手环等3、学习STM32对应的（招聘）职位招聘职位：（单片机开发）（工程师）、单片机软件工程师、STM32开发工程师、（嵌入式开发）工程师、（嵌入式软件）工程师。

二、ARM与STM32（嵌入式系统）以应用为中心，以计算机技术为基础，软（硬件）可裁减，以适应应用系统对功能、可靠性、成本、体积和功耗等有严格要求的专用计算机系统。

（笔试）（嵌入式）系统的特性硬件特性体积小、集成效率高。

面向特定的应用。

功耗低、（电磁兼容）性好。

软件特性嵌入式软件的开发与硬件紧密相关。

软件代码要求高效率和高可靠性。

软件一般固化在Flash或（Rom）中。

软件系统具有高实时性。

一般采用（C语言）开发。

1、ARM与STM32ARM－－（Ad）vanced （RISC）MachineARM是英国一家电子公司的名字ARM敢为天下先，首创了chipless的生产模式，即该公司既不生产（芯片），也不设计芯片，而是设计出高效的IP（知识产权）内核，授权给（半导体）公司使用。

ARM提供一系列内核、体系扩展、（微处理器）和系统芯片方案ARM是一种通用的32位RISC（处理器）ARM是一种功耗很低的高性能处理器ARM芯片四大内核:Cortex-X1、Cortex-A、Cortex-R、Cortex-MARM Cortex™-A 系列为应用型处理器ARM在Cortex-A系列处理器大体上可以排序为：Cortex-A78处理器Cortex-A77处理器、Cortex-A76处理器、Cortex-A57处理器、Cortex-A53处理器、Cortex-A15处理器、Cortex-A9处理器、Cortex-A8处理器、Cortex-A7处理器、Cortex-A5处理器、ARM11处理器、ARM9处理器、ARM7处理器产品：（手机）、平板、电视、（智能音箱）等ARM Cortex-R为实时处理器要求可靠性、高可用性、容错功能、可维护性和实时响应的嵌入式系统提供高性能计算解决方案。

单片机最小的系统原理
单片机最小的系统原理指的是使用最少的器件和外围电路搭建一个能够正常工作的单片机系统。

具体原理如下：
1. 单片机芯片：选择一款适合的单片机芯片，根据需求选择各项参数，如处理器速度、存储容量、接口数量等。

2. 时钟电路：单片机需要一个稳定的时钟信号来同步其内部操作。

可以使用一个晶体振荡器或者其它时钟源来提供时钟信号。

3. 复位电路：复位电路用于在系统上电时将单片机置于初始状态，以便其正常运行。

常用的复位电路包括电源复位电路和外部复位电路。

4. 供电电路：为单片机提供稳定的电源电压。

一般使用稳压器或者电源模块来提供单片机所需的工作电压。

5. 编程及调试接口：为了方便对单片机进行编程或者调试，通常需要提供一个编程和调试接口。

常见的接口有JTAG、ISP（In-System Programming）等。

以上是单片机最小系统的基本构成要素，通过组合这些部分可以搭建一个简单的单片机系统。

当然，根据具体的应用需求，还可以添加外部存储器、外设接口、
通信接口等功能模块。

STM32单片机最小系统的工作原理和结构组成一、（STM32）（单片机）最小系统的（工作原理）和结构组成STM32单片机最小系统是指将STM32单片机所需的最少（硬件）元件集成在一起的电路板，它能够为单片机提供必需的（时钟）和（电源），并且包含了STM32单片机的所有必要引脚。

最小系统通常用于单片机原型设计、开发和制造。

所谓单片机最小系统，就是让单片机能够正常运行，最少且必须的器件所组成的系统。

单片机最小系统上电之后，单片机可以正常复位，（下载）程序，除此之外没有其他任何功能。

在最小系统保证正确的基础上，可以依次添加其他功能模块或器件，使之单片机具有实际功能。

STM32单片机最小系统包括一个复位电路和一个时钟电路。

如下图1所示。

图中复位电路使用的是上电复位电路，STM32单片机N （RS）T引脚输入低电平，则发生复位。

STM32F103单片机最小系统电路图1.工作原理STM32单片机最小系统的工作原理基于以下构成要素：时钟电路、复位电路、稳压电路和I/O引脚。

时钟电路通过提供时钟（信号），确保单片机内部各个部件按时运行;复位电路则负责归位单片机;稳压电路提供稳定的电源电压给单片机;I/O引脚则连接其他设备。

其基本工作流程如下：(1)上电开机;(2)晶振和复位电路启动，为单片机系统提供时钟信号和重启机制;(3)单片机控制（寄存器）初始化;(4)后续（处理器）和外围设备（通信）数据之间的交互，完成相应的计算和处理。

2.结构组成STM32单片机最小系统由晶振、（AMS）117-3.3V稳压微型电路、（电容）、（电阻）、单片机和其他周边元件组成;其中晶振和AMS117-3.3V稳压微型电路是最小系统中最基本的两个元件。

晶振的作用是提供单片机的时钟信号。

它将（电子）对象振动为固定的频率，实现时钟周期。

ATS1117-3.3V稳压微型电路则负责在变电器电压区间下为单片机提供可靠的（稳压电源），以防止单片机电压不稳定而导致系统崩溃。

gd32f105rbt6原理GD32F105RBT6是一款32位ARM Cortex-M3内核的微控制器，由GigaDevice Semiconductor设计和生产。

本文将从GD32F105RBT6的原理角度介绍其特点和应用。

GD32F105RBT6采用了高性能的ARM Cortex-M3内核，具有较高的处理能力和较低的功耗。

它运行速度快，能够满足复杂实时应用的需求。

同时，它还具有丰富的外设资源，包括多个通用定时器、多种串口接口、SPI、I2C等，可以实现多种外设的控制和通信。

GD32F105RBT6还具有较大的存储空间和较高的存储速度。

它内置了64KB的Flash存储器和20KB的SRAM，可以存储大量的程序和数据。

并且它支持快速的存储器访问，可以提高系统的响应速度。

GD32F105RBT6还具有丰富的中断和时钟系统。

它支持多种中断源，可以实现及时响应各种事件。

同时，它还具有灵活的时钟系统，可以根据需要选择不同的时钟源和时钟分频，以满足不同应用的要求。

GD32F105RBT6还具有较好的外设扩展能力。

它具有丰富的GPIO 口，可以连接各种外部设备。

同时，它还支持多种通信接口，如SPI、I2C和USART等，可以方便地与其他设备进行数据交换和通信。

GD32F105RBT6还支持多种功耗管理技术，如低功耗模式和时钟门控制等。

通过合理选择和配置，可以使系统在不同工作状态下的功耗最小化，延长系统的续航时间。

GD32F105RBT6在各种应用场景中都有广泛的应用。

例如，它可以应用于工业自动化控制系统，如PLC、变频器等。

它还可以应用于电力系统监测与控制、智能家居控制、医疗设备和消费电子产品等领域。

GD32F105RBT6作为一款32位ARM Cortex-M3内核的微控制器，具有高性能、丰富的外设资源、较大的存储空间和较高的存储速度等特点。

它具备较好的外设扩展能力和功耗管理能力，并且在各种应用场景中都有广泛的应用。
