变压器停、送电操作流程(参考模板)

变压器停送电操作程序
一：变压器停电操作程序
1.下发停电时间通知。

2.将负荷逐个退出运行。

3.分断低压房停电所属各回路断路器。

4.分断低压房停电所属变压器进线柜总断路器。

5.分断高压房停电变压器所属断路器。

6.拉出停电所属手车至试验位置。

7.合接地开关（或挂短接接地）。

8. 用确认完好的试电笔试验确定已断电。

9. 挂停电警示牌。

二：变压器送电操作程序
1. 检查所停电设备全部正常完好符合安全送电程序。

2．推进手车至试验位置。

3．关好电柜柜门。

4. 分开接地开关。

5. 推进手车至工作位置。

6. 合高压房所属停电变压器断路器。

7. 合低压房所属停电变压器进线柜总断路器。

8. 合断低压房各回路断路器。

9. 挂送电指示牌。

以上停送电人员必须穿绝缘鞋，戴绝缘手套，两人配合进行，人操作，一人作监护人，
严禁两人同时操作。

变压器检修停送电操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1. 组织人员：成立停送电操作小组，包括操作人员、监护人员、安全员等。

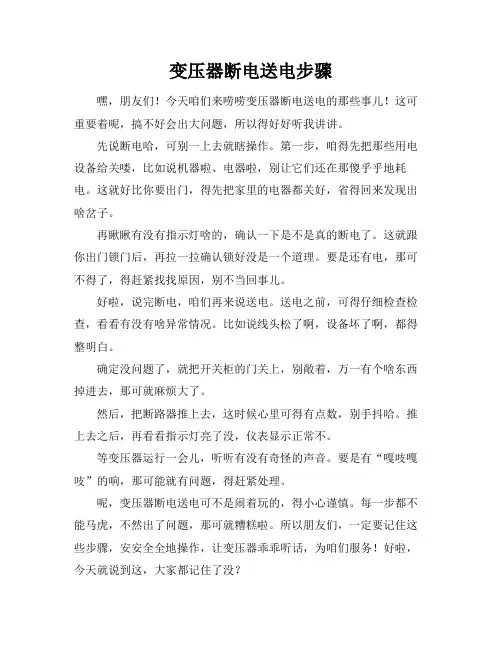

变压器断电送电步骤
嘿，朋友们！今天咱们来唠唠变压器断电送电的那些事儿！这可重要着呢，搞不好会出大问题，所以得好好听我讲讲。

先说断电哈，可别一上去就瞎操作。

第一步，咱得先把那些用电设备给关喽，比如说机器啦、电器啦，别让它们还在那傻乎乎地耗电。

这就好比你要出门，得先把家里的电器都关好，省得回来发现出啥岔子。

再瞅瞅有没有指示灯啥的，确认一下是不是真的断电了。

这就跟你出门锁门后，再拉一拉确认锁好没是一个道理。

要是还有电，那可不得了，得赶紧找找原因，别不当回事儿。

好啦，说完断电，咱们再来说送电。

送电之前，可得仔细检查检查，看看有没有啥异常情况。

比如说线头松了啊，设备坏了啊，都得整明白。

确定没问题了，就把开关柜的门关上，别敞着，万一有个啥东西掉进去，那可就麻烦大了。

然后，把断路器推上去，这时候心里可得有点数，别手抖哈。

推上去之后，再看看指示灯亮了没，仪表显示正常不。

等变压器运行一会儿，听听有没有奇怪的声音。

要是有“嘎吱嘎吱”的响，那可能就有问题，得赶紧处理。

呢，变压器断电送电可不是闹着玩的，得小心谨慎。

每一步都不能马虎，不然出了问题，那可就糟糕啦。

所以朋友们，一定要记住这些步骤，安安全全地操作，让变压器乖乖听话，为咱们服务！好啦，今天就说到这，大家都记住了没？。

变压器停送电操作程序
一、前期准备
（1）综合计划分析，准备断开线路停送电的条件及变压器操作程序；
（2）按照分析结果，设计绕组分断方式，组织变压器操作，对变压
器进行检查；
（3）组织变压器停送电的一切必要的准备工作，如：发出操作令、
电力测量、督伐比计算、设备检查等；
（4）准备好绕组放电、断路器分断和接地的工具、器材和应急设备。

二、断开绕组
（1）断开变压器绕组放电，当电感器的电容接近尾次放电值时，断
开放电电源；
（2）根据计划，绕组分断，采用快速断路器分断，室内断开断路器
或在室外进行；
（3）断开断路器，应该使斷路器完全斷開，其中的任何一個位置均
不得保持半開的状態；
（4）应注意断开断路器的示数，在断开断路器前，须测量一次绕组
电压；
三、地线接地
（1）根据变压器的结构特性，采取不同的接地方法；
（2）依据设备实物状况，确定接地线及相应接地位置，并将接地线插入接地位置；
（3）应接地后，绕组投入接地电流，超过3秒；
（4）应经过试验，确保变压器的接地位置和接地线完整，接地电阻符合设计要求；。

变电所停送电操作程序变电所停送电操作程序（一）正常（方案）检修时的停送电操作：A：停电操作：1.工作负责人将生产指挥中心填好的工作票送交信息组巡检员或变电所操作员一份，自己保留一份。

2.工作负责人在需停电前约30分钟，通知调度员，并与信息组巡检员或所内操作员共同到达变电所，预备停电。

3.停送电操作人员（巡检员）与工作负责人到达变电所，仔细填写完倒闸操作票后，与调度员联系，并做好停电预备工作。

4.工作负责人确认可以停电并在工作票上签字后，由巡检员联系调度员，调度员依据工作票，确认需停电高压柜的电力编号和所带负荷名称无误后，给巡检员下达停电调度命令，由巡检员将该高压柜的掌握选择旋钮打到近控位置，并分断相应的断路器。

5.信息组巡检员确认相应的断路器分断后，并将该断路器手车退到检修位置。

6.信息组巡检员在该高压柜下触头验电、放电、挂接地线（进线柜除外，但必需进行验电），并悬挂"有人工作，禁止合闸'标志牌。

7、工作负责人仔细填写工作票上的停电时间、工作负责人及工作许可人姓名等工作票内容，工作负责人与工作许可人必需本人签名，仔细填写《调度操作命令记录》，然后向调度员汇报停电操作结束。

8.调度员下令工作负责人可以开头工作，工作人员必需在现场验、放电并在线路来电方向前一级接线盒上挂一个三相短路接地线，方可进行工作。

B: 送电操作：1、工作负责人在结束工作前约30分钟，通知调度员，要求信息组巡检员到达变电所。

工作负责人在结束工作后，目睹作业人员拆除前方所挂的三相短路接地线，并检查无误后，也必需到达变电所，预备送电。

2、信息组巡检员到达变电所，仔细填写完倒闸操作票后，与调度员联系，并做好送电预备工作。

3、工作负责人确认可以送电并在工作票上签字后，由巡检员联系调度员，并申请恢复送电。

调度员与信息组巡检员联系，并依据工作票，确认需送电高压柜的电力编号和所带负荷名称无误后，由信息组巡检员拆掉所挂的三相短路接地线，将需送电的高压柜断路器手车推到工作位置，且拆掉"有人工作，禁止合闸'标志牌。

变压器停送电操作步骤及注意事项一、变压器停送电操作步骤1、1#变压器及两侧断路器由运行到检修的操作步骤(1)拉开401 断路器，并检查确已拉开；(2)拉开4011 隔离刀闸，并检查确已拉开；(3)拉开101断路器并检查确已拉开；(4)取下101断路器的操作电源熔断器；(5)取下101断路器的合闸熔断器；(6)拉开1011隔离开关，并检查确已拉开;(7)在101断路器与1011隔离开关之间验明无电后挂接地线一组，编号01；(8)在401断路器与4011隔离刀闸之间验明无电后挂接地线一组，编号02；(9)在1011隔离开关、4011隔离刀闸的操作把手上挂“禁止合闸，有人工作!”标示牌；(10)在1#变压器四周装设围栏，悬挂“在此工作”标示牌；(11)在101断路器四周装设围栏，悬挂“在此工作”标示牌；(12)操作结束。

2、变压器及两侧断路器由检修到运行的操作步骤(1)收回1#变压器及两侧断路器检修工作票，拆除101断路器与1011隔离开关之间编号01接地线；拆除401断路器与4011隔离刀闸之间编号02接地线；(2)对1#变压器及两侧断路器作全面系统检查；(3)检查101断路器确在断开位置；(4)合上1011隔离开关，并检查确已合上；(5)给上101断路器的合闸熔断器；(6)给上101断路器的直流操作电源熔断器；(7)合上101断路器，并检查确已合上；(8)向1#变压器充电3分钟，观察1#变压器无异常；(9)检查401断路器确在断开位置；(10)合上4011 隔离刀闸，并检查确已合上；(11)合上401断路器，并检查确已合上；(12)操作结束。

二、变压器停送电操作注意事项1、进行操作前，应核对设备名称与编号，目的是为防止走错位置，引起误操作。

2、停电拉闸操作应按照断路器--负荷侧隔离开关--电源侧隔离开关的顺序依次进行，送电合闸操作按相反的顺序进行。

3、手动拉隔离开关，在刚拉时要慢，看触头分开时是否有电弧，如有电弧，在未断时应迅速合上，防止带负荷拉隔离开关。

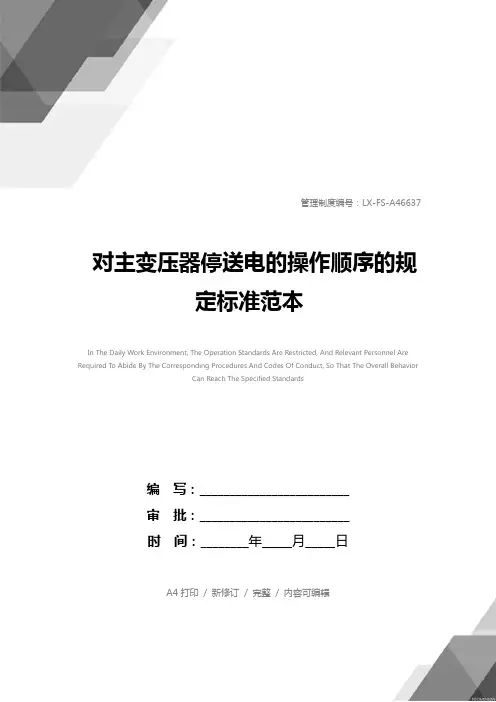

管理制度编号：LX-FS-A46637对主变压器停送电的操作顺序的规定标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑对主变压器停送电的操作顺序的规定标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

主变压器停送电的操作顺序是：停电时先停负荷侧，后停电源侧，送电时与上述顺序相反。

这是因为：（1）在多电源的情况下，先停负荷侧可有效地防止变压器反充电。

如果先停电源侧，遇有故障时可能造成保护装置误动或拒动，延长故障切除时间，并可能扩大故障范围。

（2）当负荷侧母线电压互感器还有低周减载装置而未装电流闭锁装置时，一旦先停电源侧，由于负荷中大型同步电动机的反馈，低周减载装置可能误动作。

（3）从电源侧逐级向负荷侧送电，如有故障，便于确定故障范围，及时作出判断和处理，可避免故障扩大。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

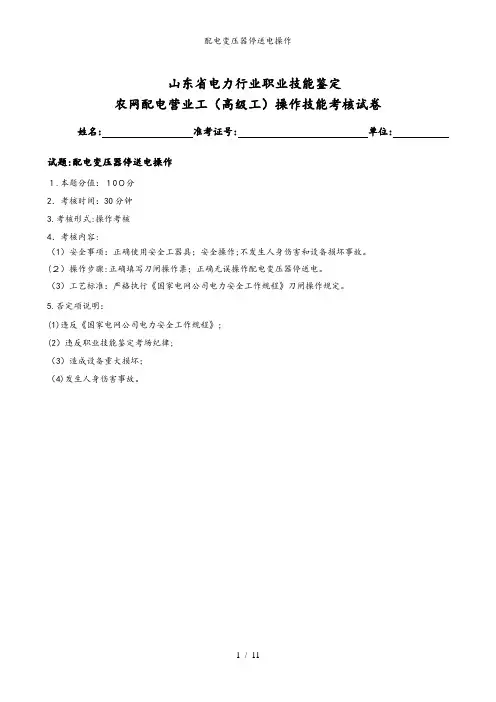

山东省电力行业职业技能鉴定农网配电营业工（高级工）操作技能考核试卷姓名: 准考证号:单位: 试题:配电变压器停送电操作１.本题分值：１0０分2．考核时间：30分钟3.考核形式:操作考核4．考核内容:（1）安全事项：正确使用安全工器具；安全操作;不发生人身伤害和设备损坏事故。

(２）操作步骤:正确填写刀闸操作票；正确无误操作配电变压器停送电。

（3）工艺标准：严格执行《国家电网公司电力安全工作规程》刀闸操作规定。

5.否定项说明：(1)违反《国家电网公司电力安全工作规程》;(2）违反职业技能鉴定考场纪律;（3）造成设备重大损坏；（4)发生人身伤害事故。

山东省电力行业职业技能鉴定配电线路工（高级)操作技能考核准备通知单（考场)项目：配电变压器停送电操作1.工器具、材料、设备准备（每工位)：２.场地准备：必备4个工位，可以同时进行作业；每个工位已安装好１0ｋV跌落熔断器、变压器、低压配电盘,引线已连接。

３.功能准备：布置现场工作间距不小于4米，各工位之间用栅状遮拦隔离，场地清洁，无干扰。

山东省电力行业职业技能鉴定配电线路工（高级）操作技能考核准备通知单（考生)项目:配电变压器停送电操作考生自备:1．考试用笔2．工作服、安全帽、绝缘鞋、线手套3.通用电工工具一套山东省电力行业职业技能鉴定配电线路工（高级）技能考试试卷姓名: 准考证号: 工作单位：考核题目名称：配电变压器停送电操作一、说明:1.假定台区配电变压器在运行状态,对配电变压器进行运行转冷备用、冷备用转运行操作。

2.工器具选择符合停送电操作要求；填写操作票规范；操作时唱票;按操作顺序进行高低压停送电操作；无不安全现象发生;验收工作正确、完整。

3.现场就地操作、演示,不得触动其它设备。

４.注意安全,要文明操作、演示。

二、配电变压器停送电操作1.工作前准备（１５分)考核要求：（1）正确选择工具及器材;(2)正确合理着装。

2．配电变压器停送电操作（75分)考核要求：(1）按要求进行工具及器材外观检查。
