5-2钢在冷却时的组织转变(1)

《机械制造技术基础》教案教学内容: 钢在加热和冷却时的组织转变教学方式：结合实际, 由浅如深讲解1．教学目的:2．掌握钢在加热时组织转变——钢的奥氏体化；3．明确过冷奥氏体的等温转变；4．掌握冷奥氏体连续冷却转变。

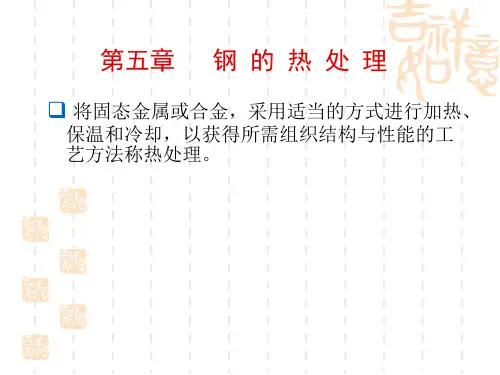

重点、难点: 钢的奥氏体化过冷奥氏体的等温转变冷奥氏体连续冷却转变教学过程:1.3 钢的热处理热处理: 采用适当的方式对金属材料或工件进行加热、保温和冷却以获得预期的组织结构与性能的工艺。

热处理的分类:1. 整体热处理: 对工件整体进行穿透加热的热处理, 如退火、正火、淬火、回火等。

2．表面热处理：仅对表面进行热处理的工艺, 如火焰淬火、感应淬火等。

3．化学热处理：将工件置于适当的活性介质中加热、保温, 使一种或几种元素渗入它的表层, 以改变其化学成分、组织和性能的热处理, 如渗碳等。

钢的热处理过程包括加热、保温和冷却三个阶段。

其主要工艺参数是加热温度、保温时间和冷却速度。

1.3.1 钢在加热和冷却时的组织转变1.3.1.1钢在加热时组织转变Fe-Fe3C相图相变点A1.A3.Acm是碳钢在极缓慢地加热或冷却情况下测定的。

但在实际生产中, 加热和冷却并不是极其缓慢的, 因此, 钢的实际相变点都会偏离平衡相变点。

即: 加热转变相变点在平衡相变点以上, 而冷却转变相变点在平衡相变点以下。

通常把实际加热温度标为Ac1.Ac3.Accm、Ar1.Ar3.Arcm。

如图6-1所示。

图6-1 钢在加热、冷却时的相变温度钢加热到Ac1点以上时会发生珠光体向奥氏体的转变, 加热到Ac3和Accm以上时, 便全部转变为奥氏体, 这种加热转变过程称为钢的奥氏体化。

1）1. 奥氏体的形成2）珠光体转变为奥氏体是一个从新结晶的过程。

由于珠光体是铁素体和渗碳体的机械混合物, 铁素体与渗碳体的晶包类型不同, 含碳量差别很大, 转变为奥氏体必须进行晶包的改组和铁碳原子的扩散。

下面以共析钢为例说明奥氏体化大致可分为四个过程, 如图4－2所示。

钢在冷却时的组织转变的连续冷却转变过程
钢在冷却时的组织转变是一个非常重要的过程，它决定了钢的力学性
能和使用寿命。

这个过程可以被分为三个阶段：
第一阶段：初次冷却
在初次冷却阶段，钢的组织会发生初步的变化。

当温度降到钢的临界
温度以下时，钢中的所有组织都会开始转变。

这个过程是不可逆的，
一旦开始就不能停止。

第二阶段：持续冷却
在持续冷却阶段，钢的组织会进一步变化。

随着温度的降低，钢中的
残留奥氏体会逐渐转变为贝氏体。

这个过程会在几个小时内完成，然
后钢的组织就会保持不变，直到它被重新加热。

第三阶段：再次加热
在再次加热阶段，钢的组织会重新发生变化。

当温度达到一定程度时，钢中的组织开始再次转变，从贝氏体转变为奥氏体。

这个过程同样是
不可逆的。

以上就是钢在冷却时的组织转变的连续冷却转变过程。

需要注意的是，在这个过程中，钢的组织变化是不可逆的，因此加热和冷却的过程必
须严格控制。

如果温度过高或过低，会导致钢的力学性能和使用寿命
都受到影响。

§2-2 钢在冷却时的组织转变
同一化学成分的钢材加热到奥氏体后，若采用不同的冷却方法和冷却速度，将得到不同形态的组织，从而获得不同的性能。

Wc=0.45%非合金钢加热到840°C，不同方法冷却后的力学性能
由铁碳相图可知，当温度在A1以上时，奥氏体是稳定的。

当温度降到A1以下后，奥氏体即处于过冷状态，这种奥氏体称为过冷奥氏体。

过冷奥氏体是不稳定的，它会转变为其他组织。

钢奥氏体化后的冷却方式有两种，如图所示。

一种是等温冷却，即把已奥氏体化的钢快速冷却到A1以下某一温度，并在此温度下保温，使奥氏体在一定的过冷度下向稳定的组织转变，转变结束后，再空冷到室温。

另一种是连续冷却，即奥氏体化的钢以不同的冷却速度连续地冷却到室温，使奥氏体在冷却过程中转变为较稳定的组织。

共析钢过冷奥氏体等温转变与不等温转变产物的组织和性能
采用等温转变可以获得单一的珠光体、索氏体、托氏体、上贝氏体、下贝氏体和马氏体组织。

而采用连续冷却转变，由于转变是在一个温度范围内进行，其转变产物不是单一的。

根据冷却速度的变化，有可能是：P+S、S+T、T+M等。

另外，马氏体组织既可以通过等温转变方式获得，也可以通过连续冷却转变方式获得。

十塚尤邯I十樓碳体I珠光体庶 C (%)―-2 •奥氏体的形成钢在加热时的组织转变，主要包括奥氏体的形成和晶粒长大两个过程形核长大残余渗碳体溶解均匀化共析钢奥氏体化：热处理加热至Ac1以上时，将全部奥氏体化亚共析钢奥氏体化：原始组织为F+P,加热至Ac1以上时，P先奥氏体化，组织部分奥氏体化；加热至Ac3以上时，F奥氏体化，组织全部奥氏体化过共析钢奥氏体化：原始组织为P+Fe3C,加热至Ac1以上时，P先奥氏体化，组织部分奥氏体化；加热至Acm以上时，Fe3C奥氏体化，组织全部奥氏体化物元素（如铌、钒、钛等），会形成难熔的碳化物和氮化物颗粒，弥散分布于奥氏体晶界上，阻碍奥氏体晶粒的长大。

因此，大多数合金钢、本质细晶粒钢加热时奥氏体的晶粒一般较细。

原始组织：钢的原始晶粒越细，热处理加热后的奥氏体的晶粒越细。

二、钢在冷却时的组织转变冷却方式是决定热处理组织和性能的主要因素。

热处理冷却方式分为等温冷却和连续冷却。

()奥氏体冷却降至A i以下时（A以下温度存在的不稳定奥氏体称过冷奥氏体）将发生组织转变。

热处理中采用不同的冷却方式，过冷奥氏体将转变为不同组织，性能具有很大的差异，如下表为45钢奥氏体化后经不同方式的冷却，其性能的差异。

1 •奥氏体的等温转变奥氏体在A1线以上是稳定相，当冷却到A1线以下而又尚未转变的奥氏体称为过冷奥氏体。

这是一种不稳定的过冷组织，只要经过一段时间的等温保持，它就可以等温转变为稳定的新相。

这种转变就称为奥氏体的等温转变。

［等温冷却转变］:钢经奥氏体化后，迅速冷至临界点（Ar i或A®线以下，等温保持时过冷奥氏体发生的转变。

［等温转变曲线］:可综合反映过冷奥氏体在不同过冷度下等温温度、保持时间与转变产物所占的百分数（转变开始及转变终止）的关系曲线，称“ TTT图”，T time，T temperature，T 1ransformation ”，又称为“C 曲线”。

iio ~io^~io 3~~io 1 ~io 5z/s共析钢等温转变曲线图等温转变产物及性能：用等温转变图可分析钢在 A i 线以下不同温度进行等温转变 所获的产物。

1/1钢在冷却时的组织转变常识钢进行热处理冷却的目的是获得所需要的组织和性能，这需要通过采用不同冷却方式来实现。

冷却方式不同转变的组织也不同，性能差异较大。

奥氏体冷却至A1以下温度时将发生组织转变（A1温度以下还存在的不稳定奥氏体通常称过冷奥氏体）。

钢的冷却方式分为等温冷却和连续冷却。

等温冷却的组织转变形式1.奥氏体的等温转变对过冷奥氏体（即：奥氏体在A1线以上是稳定相，当冷却到A1线以下还未转变的奥氏体）经过一段时间的等温保持后转变为稳定的新相。

这种转变过程就称为奥氏体的等温转变。

2.等温冷却转变钢经奥氏体化后迅速冷却至临界点Ar1或Ar3)线以下，等温保持时过冷奥氏体发生的转变。

等温冷却的组织转变产物与性能1.A1～550℃也称高温转变，获片状珠光体型（F+P）组织，按转变温度由高到低的顺序，转变产物分别为珠光体、索氏体、托氏体；片层间距由粗到细，趋势是：片层间距越小，塑性变形阻力越大，强度和硬度越高1)A1～650℃获粗片状珠光体金相组织2)650～600℃获细片状索氏体金相组织3)600～550℃获极其细片状的托氏体金相组织2.550℃～M S 也称中温转变，获贝氏体型组织（过饱和的铁素体和碳化物组成，有上贝氏体和下贝氏体之分。

）1)550～350℃获羽毛状上贝氏体金相组织2)550℃～M S获黑色针状下贝氏体金相组织（这种组织强度和韧性都较高）3.M S线温度以下连续冷却时，过冷奥氏体发生转变获得马氏体组织，马氏体内的含碳量决定着马氏体的强度和硬度，总的趋势是随着马氏体含碳量的提高，强度与硬度也随之提高；高碳马氏体硬度高、脆性大，而低碳马氏体具有良好的强度和韧性。

连续冷却的组织转变过冷奥氏体在一个温度范围内，随温度连续下降发生组织转变。

连续冷却有炉冷、空冷、油冷、水冷四种最为常用的连续冷却方式1)炉冷冷速约10℃/min，产生新相为珠光体，如退火的冷却2)空冷冷速约10℃/s，产生新相为索氏体，如正火的冷却3)油冷冷速约150℃/s，产生新相为托氏体+马氏体，如油淬4)水冷冷速约600℃/s，产生新相为残余奥氏体+马氏体，如水淬（残余奥氏体的存在降低了淬火钢的硬度和耐磨性，也会因零件在使用过程中残余奥氏体会继续转变为马氏体，从而使工件变形；一些重要精密的零件通常会通过把淬火后的工件冷却到室温以下并继续冷却到－80～－50℃来减少残余奥氏体含量的存在）。
