传输线理论阻抗匹配

电子电路中的传输线与阻抗匹配技巧传输线是电子电路中起到信号传输作用的重要组成部分。

在高频电路中，传输线的特性阻抗与信号源、负载之间的匹配关系尤为重要。

本文将介绍电子电路中的传输线以及阻抗匹配的相关技巧。

一、传输线的基本概念和特性传输线是用来传输信号的导线或电缆，由于其特殊的结构和特性，在高频电路中具有重要作用。

在电子电路中常见的传输线类型包括微带线、同轴电缆和双绞线等。

不同类型的传输线具有不同的特性阻抗，这是由其内部结构和材料参数决定的。

特性阻抗是一个重要的参数，影响着信号在传输线上的传输效果。

当信号源的阻抗与传输线的特性阻抗不匹配时，会导致信号的反射和功率损耗，影响系统的性能。

二、阻抗匹配的基本原理阻抗匹配是为了实现信号源、传输线和负载之间的匹配，从而减少信号的反射和功率损耗。

阻抗匹配的基本原理是通过合适的电路设计和参数选择，使得信号源的阻抗与传输线的特性阻抗以及负载的阻抗相匹配。

传输线的特性阻抗与负载阻抗之间的匹配，可以采用两种基本方法：并联匹配和串联匹配。

并联匹配是在传输线和负载之间添加补偿电路，使得总阻抗等于特性阻抗；串联匹配则是在信号源与传输线之间添加匹配电路，使得总阻抗等于特性阻抗。

三、阻抗匹配的常用技巧1. 使用匹配电路：对于特定的传输线和负载阻抗，可以设计并添加串联或并联的匹配电路，实现阻抗匹配。

2. 使用阻抗转换器：阻抗转换器是一种常用的阻抗匹配技巧。

它可以将信号源的阻抗与传输线的特性阻抗进行转换，从而实现阻抗的匹配。

3. 使用特性阻抗匹配：选择合适的传输线特性阻抗，使其与信号源和负载的阻抗相匹配，减少反射和功率损耗。

4. 使用负载匹配网络：在负载端添加匹配网络，将传输线的特性阻抗转换为负载所需的阻抗。

5. 考虑信号源和负载的阻抗变化：在设计电子电路时，需要考虑信号源和负载阻抗的变化范围，以便选择合适的阻抗匹配技巧。

四、阻抗匹配的实例分析以微带线作为传输线，讨论其阻抗匹配的实例。

传输线的阻抗匹配和端接方式一、引言传输线是一种用于高频信号传输的电路元件，广泛应用于通信、电子等领域。

在传输线的设计和应用中，阻抗匹配和端接方式是两个重要的考虑因素。

本文将重点介绍传输线的阻抗匹配原理和常见的端接方式。

二、传输线的阻抗匹配原理1. 阻抗匹配的概念阻抗匹配是指将信号源的输出阻抗与传输线的特性阻抗相匹配，以最大限度地实现信号的传输。

当信号源的输出阻抗与传输线的特性阻抗不匹配时，会导致信号的反射和能量损耗，影响信号的传输质量。

2. 传输线的特性阻抗传输线的特性阻抗是指在单位长度内传输线的阻抗值。

常见的传输线有两种特性阻抗：同轴电缆的特性阻抗通常为50欧姆或75欧姆，微带线的特性阻抗通常为50欧姆或100欧姆。

3. 阻抗匹配的方法为了实现传输线的阻抗匹配，可以采用以下几种方法：(1) 串联匹配：通过在信号源和传输线之间串联阻抗匹配网络，将信号源的输出阻抗与传输线的特性阻抗相匹配。

(2) 并联匹配：通过在传输线的末端并联阻抗匹配网络，将传输线的特性阻抗与负载的输入阻抗相匹配。

(3) 变压器匹配：通过变压器将信号源的输出阻抗转换为传输线的特性阻抗，实现阻抗的匹配。

三、传输线的端接方式1. 开路端接开路端接是指将传输线的末端断开，使信号无法继续传输。

开路端接适用于需要终止信号传输的场景，例如信号的接收端。

2. 短路端接短路端接是指将传输线的末端短接在一起，使信号在传输线内部发生反射。

短路端接适用于需要将信号反射回传输线的场景，例如信号的发射端。

3. 负载端接负载端接是指将传输线的末端连接到特定的负载电路上，使信号能够被负载电路正确接收。

负载端接可以是阻抗匹配网络、天线等。

4. 开路-短路混合端接开路-短路混合端接是指将传输线的末端同时接入开路和短路，使信号在传输线内部发生反射和终止。

这种端接方式可以用于某些特殊的应用场景，例如信号的测试和测量。

四、结论传输线的阻抗匹配和端接方式是确保信号传输质量的关键因素。

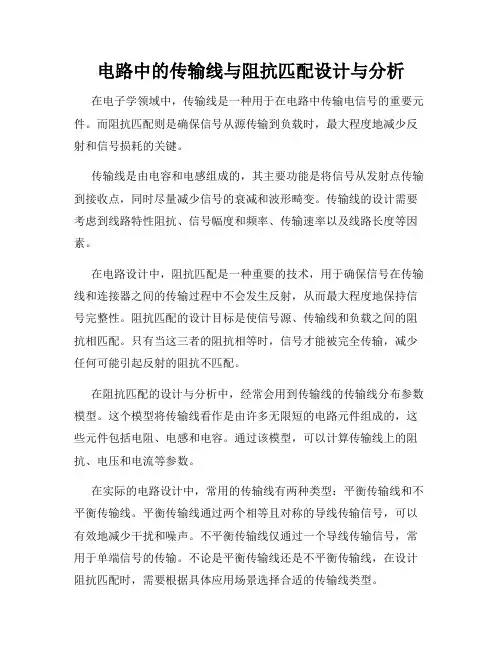

电路中的传输线与阻抗匹配设计与分析在电子学领域中，传输线是一种用于在电路中传输电信号的重要元件。

而阻抗匹配则是确保信号从源传输到负载时，最大程度地减少反射和信号损耗的关键。

传输线是由电容和电感组成的，其主要功能是将信号从发射点传输到接收点，同时尽量减少信号的衰减和波形畸变。

传输线的设计需要考虑到线路特性阻抗、信号幅度和频率、传输速率以及线路长度等因素。

在电路设计中，阻抗匹配是一种重要的技术，用于确保信号在传输线和连接器之间的传输过程中不会发生反射，从而最大程度地保持信号完整性。

阻抗匹配的设计目标是使信号源、传输线和负载之间的阻抗相匹配。

只有当这三者的阻抗相等时，信号才能被完全传输，减少任何可能引起反射的阻抗不匹配。

在阻抗匹配的设计与分析中，经常会用到传输线的传输线分布参数模型。

这个模型将传输线看作是由许多无限短的电路元件组成的，这些元件包括电阻、电感和电容。

通过该模型，可以计算传输线上的阻抗、电压和电流等参数。

在实际的电路设计中，常用的传输线有两种类型：平衡传输线和不平衡传输线。

平衡传输线通过两个相等且对称的导线传输信号，可以有效地减少干扰和噪声。

不平衡传输线仅通过一个导线传输信号，常用于单端信号的传输。

不论是平衡传输线还是不平衡传输线，在设计阻抗匹配时，需要根据具体应用场景选择合适的传输线类型。

在阻抗匹配设计的过程中，一个重要的参数是传输线上的特性阻抗。

特性阻抗是指在传输线上的任意两点之间，单位长度内的电流与电压之比。

根据特性阻抗的不同取值，可以得到不同的阻抗匹配方式。

常用的阻抗匹配方式有三种：串联匹配、并联匹配和变压器匹配。

串联匹配是通过串联电感、电容或电阻来匹配传输线和负载的阻抗，实现信号的最大功率传输。

并联匹配则是通过并联电感、电容或电阻来匹配传输线和负载的阻抗，同样可以实现最大功率传输。

而变压器匹配则是通过变压器来实现阻抗的匹配。

总之，传输线与阻抗匹配设计与分析在电路设计中扮演着重要的角色。

第二章传输线理论与阻抗匹配微波传输线理论（或长线理论）是微波技术的基础。

本章首先从“路论”的观点研究普通的TEM波传输线，给出传输线的基本概念、传输特性、计算公式，这一节是微波传输线的基础；然后介绍阻抗匹配理论及其匹配方法。

2.1 传输线基本概念（1）什么是传输线？传输线的作用是什么？广义地讲，凡是能够导引电磁波沿一定方向传输的导体、介质或由它们共同组成的导波系统，都可以称为传输线。

传输线是微波技术中最重要的基本元件之一，这是因为它不仅可以把电磁波的能量从一处传输到另一处，而且还可用它作为基本组成部分来构成各种用途的微波元(器)件。

（2）传输线有哪几类？具体传输线的种类是很多的，而且可按不同的标准分类。

若按传输线所导引的电磁波的波型（亦称模、场结构或场分布）来划分，则可分为三种类型，图2.1-1给出了这三种类型传输线中比较典型和常用的传输线的结构简图，但并非是传输线的全部。

图2.1-1 传输线的种类(1)TEM波和准TEM波传输线；(2)TE波和TM波传输线；(3)表面波传输线。

(a)平行双导线；(b)同轴线；(c)带状线；(d)微带线；(e)矩形波导；(f)圆形波导；(g)脊形波导；(h)椭圆波导；(i)介质波导；(j)镜像线；(k)单根表面波传输线①TEM波传输线，如双导线、同轴线、带状线和微带线（严格地讲，是准TEM波）等，它们都属于双导体传输系统，多导体系统也可以传输TEM波；②TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，它们是由空心金属管构成的，属于单导体传输系统（双导体和多导体传输系统在一定条件下，例如，当传输线的横向尺寸与工作波长相比足够大时，也可以传输TE和TM 波，但一般不常用，常用的是主模TEM波）；③表面波传输线，如介质波导(包括光波导)，介质镜像线，以及单根的表面波传输线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般的是混合波型（TE波和TM波的叠加），某种情况下也可传播TE或TM波。

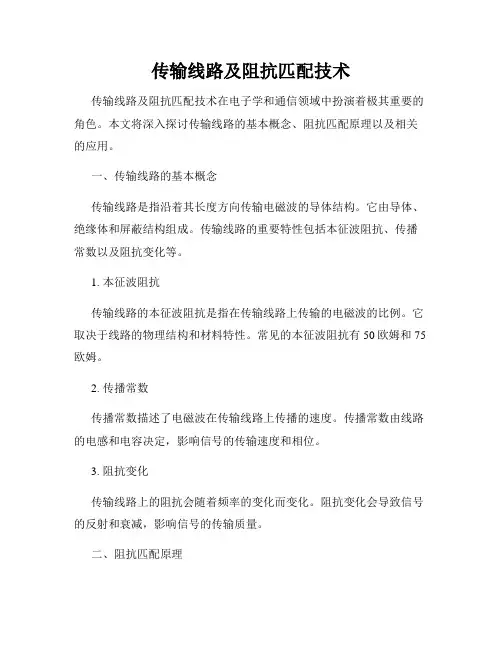

传输线路及阻抗匹配技术传输线路及阻抗匹配技术在电子学和通信领域中扮演着极其重要的角色。

本文将深入探讨传输线路的基本概念、阻抗匹配原理以及相关的应用。

一、传输线路的基本概念传输线路是指沿着其长度方向传输电磁波的导体结构。

它由导体、绝缘体和屏蔽结构组成。

传输线路的重要特性包括本征波阻抗、传播常数以及阻抗变化等。

1. 本征波阻抗传输线路的本征波阻抗是指在传输线路上传输的电磁波的比例。

它取决于线路的物理结构和材料特性。

常见的本征波阻抗有50欧姆和75欧姆。

2. 传播常数传播常数描述了电磁波在传输线路上传播的速度。

传播常数由线路的电感和电容决定，影响信号的传输速度和相位。

3. 阻抗变化传输线路上的阻抗会随着频率的变化而变化。

阻抗变化会导致信号的反射和衰减，影响信号的传输质量。

二、阻抗匹配原理阻抗匹配是指将信号源和负载之间的阻抗调整为相等或接近的数值，以最大程度地传输功率，并减少信号的反射和衰减。

1. 传输线路的阻抗匹配在传输线路中，如果信号源的输出阻抗与传输线路的本征波阻抗不匹配，会导致信号的反射和损耗。

为了实现阻抗匹配，可以使用阻抗变换器或阻抗匹配网络。

2. 电路中的阻抗匹配在电路中，当信号源的输出阻抗与负载的输入阻抗不匹配时，会导致信号的反射和功率损耗。

为了实现阻抗匹配，可以使用匹配电路，如L型网络和π型网络。

三、传输线路及阻抗匹配技术的应用传输线路及阻抗匹配技术广泛应用于通信系统、射频电路、微波系统等领域。

1. 通信系统在通信系统中，传输线路及阻抗匹配技术用于确保信号的完整传输和减少信号的损耗。

例如，在电话线路中，使用阻抗匹配技术来降低信号的反射和衰减。

2. 射频电路在射频电路中，传输线路及阻抗匹配技术被广泛应用于天线、放大器和滤波器等电路中。

阻抗匹配可以提高天线与电路之间的能量传输效率，减少信号的反射损耗。

3. 微波系统在微波系统中，传输线路及阻抗匹配技术用于确保微波信号的传输质量和减少信号的损耗。

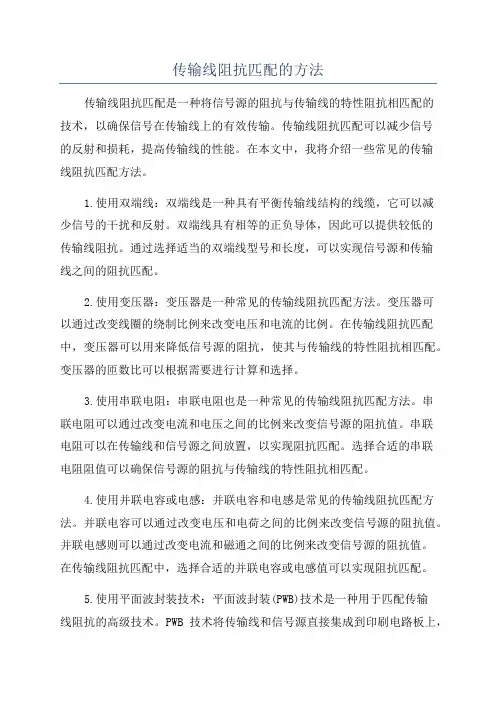

传输线阻抗匹配的方法传输线阻抗匹配是一种将信号源的阻抗与传输线的特性阻抗相匹配的技术，以确保信号在传输线上的有效传输。

传输线阻抗匹配可以减少信号的反射和损耗，提高传输线的性能。

在本文中，我将介绍一些常见的传输线阻抗匹配方法。

1.使用双端线：双端线是一种具有平衡传输线结构的线缆，它可以减少信号的干扰和反射。

双端线具有相等的正负导体，因此可以提供较低的传输线阻抗。

通过选择适当的双端线型号和长度，可以实现信号源和传输线之间的阻抗匹配。

2.使用变压器：变压器是一种常见的传输线阻抗匹配方法。

变压器可以通过改变线圈的绕制比例来改变电压和电流的比例。

在传输线阻抗匹配中，变压器可以用来降低信号源的阻抗，使其与传输线的特性阻抗相匹配。

变压器的匝数比可以根据需要进行计算和选择。

3.使用串联电阻：串联电阻也是一种常见的传输线阻抗匹配方法。

串联电阻可以通过改变电流和电压之间的比例来改变信号源的阻抗值。

串联电阻可以在传输线和信号源之间放置，以实现阻抗匹配。

选择合适的串联电阻阻值可以确保信号源的阻抗与传输线的特性阻抗相匹配。

4.使用并联电容或电感：并联电容和电感是常见的传输线阻抗匹配方法。

并联电容可以通过改变电压和电荷之间的比例来改变信号源的阻抗值。

并联电感则可以通过改变电流和磁通之间的比例来改变信号源的阻抗值。

在传输线阻抗匹配中，选择合适的并联电容或电感值可以实现阻抗匹配。

5.使用平面波封装技术：平面波封装(PWB)技术是一种用于匹配传输线阻抗的高级技术。

PWB技术将传输线和信号源直接集成到印刷电路板上，从而减少了传输线和信号源之间的不匹配问题。

通过合理设计和制造印刷电路板，可以实现传输线阻抗和信号源阻抗的匹配。

总结起来，传输线阻抗匹配是一种确保信号源和传输线之间阻抗匹配的技术。

传输线阻抗匹配可以通过双端线、变压器、串联电阻、并联电容或电感以及平面波封装等方法实现。

选择合适的匹配方法取决于具体的应用需求和系统设计。

传输线阻抗匹配可以提高系统性能，减少信号损失和反射，确保信号的有效传输。

特征阻抗、阻抗匹配、共轭匹配讲解特征阻抗、阻抗匹配、共轭匹配定义及原理详解如下：1.特征阻抗特征阻抗，也称特性阻抗，是传输线理论中的重要概念。

特征阻抗推导过程见附录1，位置x为传输线的任意处，特征阻抗为位置x处入射波的入射电压和入射电流之比，即：-------------------------------------------------------------公式1.1在公式1.1中，特征阻抗只与传输线单位长度的寄生电阻R、寄生电感L、寄生电导G和寄生电容C有关系，而与位置x无关。

特征阻抗推导过程假设前提是传输线单位长度特性是一样的，且是无限长的。

特征阻抗是瞬时阻抗，是传输线位置为x处在没有反射的情况下瞬时电压和瞬时电流的比值。

而直流阻抗也可以理解为瞬时阻抗，只是其任何时候的瞬时电压和瞬时电流比值都是一样的，但是直流阻抗与传输线位置x是有关系的，位置x越靠近原点，阻抗越大。

若频率w很低，则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.2如果有一根导线无限长，且可等效为无穷个单位长度的寄生电阻R和寄生电导串并的分布式，那求解的阻抗是不是同公式1.2呢？显然不是，电阻是有损耗的，长度越大，等效阻抗越大，损耗越大。

推导过程哪里出问题了？待补充。

若频率w很高,则公式1.1表示的特征阻抗可以等效为：-------------------------------------------------------------公式1.3若传输线可以照公式1.3这样等效，则称为无损传输线。

而特征阻抗概念是针对无损传输线而言，或者近似无损传输线，主要针对无损寄生参数(寄生电感和寄生电容)？万用表测量的是直流阻抗，而非交流阻抗，所以若用万用表测量一个特征阻抗为50ohm的导线，将会发现它是短路的。
