Hopfield神经网络优化方法

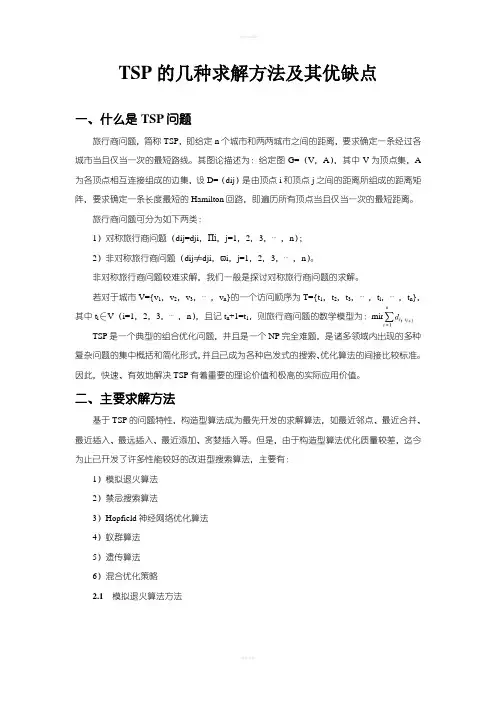

TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP，即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V为顶点集，A 为各顶点相互连接组成的边集，设D=（dij）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji，Πi，j=1，2，3，⋯，n）；2）非对称旅行商问题（dij≠dji，ϖi，j=1，2，3，⋯，n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={v1，v2，v3，⋯，v n}的一个访问顺序为T={t1，t2，t3，⋯，t i，⋯，t n}，其中t i∈V（i=1，2，3，⋯，n），且记t n+1=t1，则旅行商问题的数学模型为：minL=。

TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略2.1模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略——路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SW AP）；②逆序操作（INV）；③插入操作（INS）。

3）SA状态接受函数的设计：min{1，exp（-△/t）}>random[0，1]准则是作为接受新状态的条件最常用的方案，其中△为新旧状态的目标值差，t为”温度”。

TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP,即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V为顶点集，A为各顶点相互连接组成的边集，设D=（dij ）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji , ni j=1 , 2, 3, ?, n）;2）非对称旅行商问题（dij dji, ? i, j=1 , 2, 3, ?, n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={V1, V2, V3, ?, V n}的一个访问顺序为T={t l, t2, t3, ?, t i, ?, t n}，其JT中t& V （i=1 , 2, 3, ?, n）,且记t n+1=t1，则旅行商问题的数学模型为：minL= TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略2.1模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略一一路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SWAP）;②逆序操作（INV ）;③插入操作（INS）。

v1.0 可编辑可修改TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP，即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V为顶点集，A为各顶点相互连接组成的边集，设D=（dij）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji，Πi，j=1，2，3，⋯，n）；2）非对称旅行商问题（dij≠dji，ϖi，j=1，2，3，⋯，n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={v1，v2，v3，⋯，v n}的一个访问顺序为T={t1，t2，t3，⋯，t i，⋯，t n}，其中t i∈V（i=1，2，3，⋯，n），且记t n+1=t1，则旅行商问题的数学模型为：minL=。

TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略——路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SWAP）；②逆序操作（INV）；③插入操作（INS）。

TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP，即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V为顶点集，A为各顶点相互连接组成的边集，设D=（dij）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji，Πi，j=1，2，3，?，n）；2）非对称旅行商问题（dij≠dji，?i，j=1，2，3，?，n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={v1，v2，v3，?，v n}的一个访问顺序为T={t1，t2，t3，?，t i，?，t n}，其中t i∈V（i=1，2，3，?，n），且记t n+1=t1，则旅行商问题的数学模型为：minL=。

TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略——路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SWAP）；②逆序操作（INV）；③插入操作（INS）。

3）SA状态接受函数的设计：min{1，exp（-△/t）}>random[0，1]准则是作为接受新状态的条件最常用的方案，其中△为新旧状态的目标值差，t为”温度”。

TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP，即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V为顶点集，A 为各顶点相互连接组成的边集，设D=（dij）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji，Πi，j=1，2，3，⋯，n）；2）非对称旅行商问题（dij≠dji，ϖi，j=1，2，3，⋯，n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={v1，v2，v3，⋯，v n}的一个访问顺序为T={t1，t2，t3，⋯，t i，⋯，t n}，其中t i∈V（i=1，2，3，⋯，n），且记t n+1=t1，则旅行商问题的数学模型为：minL=。

TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略2.1模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略——路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SW AP）；②逆序操作（INV）；③插入操作（INS）。

3）SA状态接受函数的设计：min{1，exp（-△/t）}>random[0，1]准则是作为接受新状态的条件最常用的方案，其中△为新旧状态的目标值差，t为”温度”。

HopField 神经网络解决旅行商问题实验名称：用Hopfield 神经网络解决旅行商(TSP)问题实验内容：旅行商问题（TravellingSalesman Problem, 简记TSP ，亦称货郎担问题)：设有n 个城市和距离矩阵D=[dij]，其中dij 表示城市i 到城市j 的距离，i ，j=1，2 …n ，则问题是要找出遍访每个城市恰好一次的一条回路并使其路径长度为最短。

TSP 的一个解可表述为一个循环排列，假如有５个城市ABCD Ｅ顺序为如有５个城市顺序为Ｃ→A →Ｅ→Ｂ→Ｄ→Ｃ。

那么路线总长度为：D C BD EB AE CA d d d d d d ++++=TSP 问题综合了一大类组合优化问题的典型特征，属于NP 完全问题，不能在多项式时间内进行检验。

若使用动态规划的方法时间复杂性和空间复杂性都保持为n 的指数函数。

HNN 方法是解TSP 问题的另一种有效的方法，在城市数目比较小的情况下可以在较短的时间得到满意的结果。

算法分析：所用到的基本理论与方法，具体算法。

1.根据文献（1），HNN 解TSP 问题的具体步骤为：0、置t=0,A=1.5,D=1;1、读入N 城市之间的距离),,2,1,(n y x d xy =文件；2、计算神经元之间的权重和输入偏置 权重：n j i y x Dd A A T i j xy ij xy YjXi ,2,1,,,,1,,=---=-其中δδδ输入偏置： I=2A;3、)(t U xi 的初值在0附近随机产生（x,i=1,2,……，N ）;4、计算))/)(tanh(1(21)(0U t U t V xi xi +=， 这里2.00=U 5、利用神经元动态方程，计算∑∑==+=∆n y nj yj yjxi xi I V Tt u 11,)(6利用一阶尤拉法计算 ,5.0)()1()1(=∆∆⨯∆++=+t t t u t U t U xi xi xi ，这里7、如果系统达到平衡状态，那么终止程序，否则返回第4步。

了解Hopfield神经网络算法的实现原理Hopfield神经网络算法是一种基于神经网络的求解最优化问题的算法。

它可以用于解决诸如图像处理、模式识别、最优化问题等应用领域。

Hopfield神经网络算法最初由J. J. Hopfield在1982年提出，其理论基础来源于生物学领域中的神经元行为研究。

Hopfield神经网络算法的实现原理主要包括四个方面：神经元模型、神经网络结构、网络训练方法以及应用场景。

1. 神经元模型在Hopfield神经网络算法中，每个神经元都是一个二值状态（取值为+1或-1）的模型。

这种模型通常称为McCulloch- Pitts模型。

其原理是在神经元内部通过大量的来自其他神经元的输入，进行累加、加权、激活等操作后产生输出。

在Hopfield神经网络中，每个神经元之间的连接按照一定的权重系数进行连接，这些权重系数通常由网络训练时产生。

2. 神经网络结构Hopfield神经网络结构通常是一个全连接的反馈神经网络。

这种结构下的每个神经元都被连接到其他所有神经元，并且这些连接是双向的。

当网络被激活时，输入信号的影响被传递给其他所有神经元，并且这些神经元的状态也会影响到其他神经元的状态。

由于Hopfield神经网络具有全连接的属性，因此在处理较大规模的问题时，网络的计算量非常大，这是其计算效率相对较低的原因之一。

3. 网络训练Hopfield神经网络的训练通常是指对神经元之间的连接权重进行调整，使得网络在接收到输入时能够达到预期的输出。

这种训练方法被称为Hebbian学习规则。

在Hopfield神经网络中，权重矩阵W的元素一般由下式计算：W(i，j) = ∑( xi *xj )其中，xi和xj分别表示神经元i和神经元j的状态，可以取值为+1或-1。

通过反复进行这种权重更新，最终可以得到一个合理的网络权重矩阵W。

4. 应用场景Hopfield神经网络算法被广泛应用于图像处理、模式识别以及最优化问题的求解。

TSP的几种求解方法及其优缺点一、什么是TSP问题旅行商问题，简称TSP，即给定n个城市和两两城市之间的距离，要求确定一条经过各城市当且仅当一次的最短路线。

其图论描述为：给定图G=（V，A），其中V 为顶点集，A为各顶点相互连接组成的边集，设D=（dij）是由顶点i和顶点j之间的距离所组成的距离矩阵，要求确定一条长度最短的Hamilton回路，即遍历所有顶点当且仅当一次的最短距离。

旅行商问题可分为如下两类：1）对称旅行商问题（dij=dji，Πi，j=1，2，3，，n）；2）非对称旅行商问题（dij≠dji，i，j=1，2，3，，n）。

非对称旅行商问题较难求解，我们一般是探讨对称旅行商问题的求解。

若对于城市V={v1，v2，v3，，v n}的一个访问顺序为T={t1，t2，t3，，t i，，t n}，其中t i∈V（i=1，2，3，，n），且记t n+1=t1，则旅行商问题的数学模型为：minL=。

TSP是一个典型的组合优化问题，并且是一个NP完全难题，是诸多领域内出现的多种复杂问题的集中概括和简化形式，并且已成为各种启发式的搜索、优化算法的间接比较标准。

因此，快速、有效地解决TSP有着重要的理论价值和极高的实际应用价值。

二、主要求解方法基于TSP的问题特性，构造型算法成为最先开发的求解算法，如最近邻点、最近合并、最近插入、最远插入、最近添加、贪婪插入等。

但是，由于构造型算法优化质量较差，迄今为止已开发了许多性能较好的改进型搜索算法，主要有：1）模拟退火算法2）禁忌搜索算法3）Hopfield神经网络优化算法4）蚁群算法5）遗传算法6）混合优化策略模拟退火算法方法1）编码选择：采用描述TSP解的最常用的一种策略——路径编码。

2）SA状态产生函数的设计：对于基于路径编码的SA状态产生函数操作，可将其设计为：①互换操作（SWAP）；②逆序操作（INV）；③插入操作（INS）。

3）SA状态接受函数的设计：min{1，exp（-△/t）}>random[0，1]准则是作为接受新状态的条件最常用的方案，其中△为新旧状态的目标值差，t为”温度”。

%% 连续Hopfield神经网络的优化—旅行商问题优化计算% function main%% 清空环境变量、定义全局变量clear allclcglobal A D%% 导入城市位置load city_location%% 计算相互城市间距离distance=dist(citys,citys');%% 初始化网络N=size(citys,1);A=200;D=100;U0=0.1;step=0.0001;delta=2*rand(N,N)-1;U=U0*log(N-1)+delta;V=(1+tansig(U/U0))/2;iter_num=10000;E=zeros(1,iter_num);%% 寻优迭代for k=1:iter_num% 动态方程计算dU=diff_u(V,distance);% 输入神经元状态更新U=U+dU*step;% 输出神经元状态更新V=(1+tansig(U/U0))/2;% 能量函数计算e=energy(V,distance);E(k)=e;end%% 判断路径有效性[rows,cols]=size(V);V1=zeros(rows,cols);[V_max,V_ind]=max(V);for j=1:colsV1(V_ind(j),j)=1;endC=sum(V1,1);R=sum(V1,2);flag=isequal(C,ones(1,N)) & isequal(R',ones(1,N));%% 结果显示% 计算初始路径长度sort_rand=randperm(N);citys_rand=citys(sort_rand,:);Length_init=dist(citys_rand(1,:),citys_rand(end,:)');for i=2:size(citys_rand,1)Length_init=Length_init+dist(citys_rand(i-1,:),citys_rand(i,:)');end% 绘制初始路径figure(1)plot([citys_rand(:,1);citys_rand(1,1)],[citys_rand(:,2);citys_rand(1,2)],'o-') for i=1:length(citys)text(citys(i,1),citys(i,2),[' ' num2str(i)])endtext(citys_rand(1,1),citys_rand(1,2),[' 起点' ])text(citys_rand(end,1),citys_rand(end,2),[' 终点' ])title(['优化前路径(长度：' num2str(Length_init) ')'])axis([0 1 0 1])grid onxlabel('城市位置横坐标')ylabel('城市位置纵坐标')% 计算最优路径长度[V1_max,V1_ind]=max(V1);citys_end=citys(V1_ind,:);Length_end=dist(citys_end(1,:),citys_end(end,:)');for i=2:size(citys_end,1)Length_end=Length_end+dist(citys_end(i-1,:),citys_end(i,:)');enddisp('最优路径矩阵');V1% 绘制最优路径figure(2)plot([citys_end(:,1);citys_end(1,1)],...[citys_end(:,2);citys_end(1,2)],'o-')for i=1:length(citys)text(citys(i,1),citys(i,2),[' ' num2str(i)])endtext(citys_end(1,1),citys_end(1,2),[' 起点' ])text(citys_end(end,1),citys_end(end,2),[' 终点' ])title(['优化后路径(长度：' num2str(Length_end) ')'])axis([0 1 0 1])grid onxlabel('城市位置横坐标')ylabel('城市位置纵坐标')% 绘制能量函数变化曲线plot(1:iter_num,E);ylim([0 2000])title(['能量函数变化曲线(最优能量：' num2str(E(end)) ')']);xlabel('迭代次数');ylabel('能量函数');elsedisp('寻优路径无效');end% %===========================================% function du=diff_u(V,d)% global A D% n=size(V,1);% sum_x=repmat(sum(V,2)-1,1,n);% sum_i=repmat(sum(V,1)-1,n,1);% V_temp=V(:,2:n);% V_temp=[V_temp V(:,1)];% sum_d=d*V_temp;% du=-A*sum_x-A*sum_i-D*sum_d;% %==========================================% function E=energy(V,d)% global A D% n=size(V,1);% sum_x=sumsqr(sum(V,2)-1);% sum_i=sumsqr(sum(V,1)-1);% V_temp=V(:,2:n);% V_temp=[V_temp V(:,1)];% sum_d=d*V_temp;% sum_d=sum(sum(V.*sum_d));% E=0.5*(A*sum_x+A*sum_i+D*sum_d);% % % % 计算dufunction du=diff_u(V,d)global A Dn=size(V,1);sum_x=repmat(sum(V,2)-1,1,n);sum_i=repmat(sum(V,1)-1,n,1);V_temp=V(:,2:n);V_temp=[V_temp V(:,1)];sum_d=d*V_temp;du=-A*sum_x-A*sum_i-D*sum_d;% % % % % 计算能量函数function E=energy(V,d)global A Dn=size(V,1);sum_x=sumsqr(sum(V,2)-1);sum_i=sumsqr(sum(V,1)-1);V_temp=V(:,2:n);V_temp=[V_temp V(:,1)];sum_d=d*V_temp;sum_d=sum(sum(V.*sum_d));E=0.5*(A*sum_x+A*sum_i+D*sum_d);。
