GaN半导体材料综述课程名称:纳米功能材料与器件学生:XX学院:新材料技术研究院学号:XXXX班级:XXXX任课教师:顾有松评分:2021 -12目录1前言12GaN材料的性能研究12.1物理性质12.2化学性质22.3电学性质22.4光学性质33GaN材料的制备33.1金属有机化学气相外延技术(MOCVD)33.2分子束外延(MBE)43.3氢化物气相外延(HVPE)54GaN材料的器件构建与性能64.1GaN基发光二极管(LED)64.2GaN基激光二极管(LD)74.3GaN基电子器件84.4GaN基紫外光探测器85结论9参考文献91前言继硅〔Si〕引导的第一代半导体和砷化镓〔GaAs〕引导的第二代半导体后，以碳化硅〔SiC〕、氮化镓〔GaN〕、氧化锌〔ZnO〕、金刚石、氮化铝〔AlN〕为代表的第三代半导体材料闪亮登场并已逐步开展壮大。
作为第三代半导体的典型代表，GaN材料是一种直接带隙以及宽带隙半导体材料。
室温下其禁带宽度为3.4eV，具有高临界击穿电场、高电子漂移速度、高热导、耐高温、抗腐蚀、抗辐射等优良特性，是制作短波长发光器件、光电探测器以及高温、高频、大功率电子器件的理想材料。
随着纳米技术的开展，III族氮化物一维纳米构造在发光二极管、场效应晶体管以及太阳能电池领域都具有极大的潜在应用。
进入20世纪90年代以后，由于一些关键技术获得突破以及材料生长和器件工艺水平的不断提高,使GaN材料研究空前活泼，GaN基器件开展十分迅速。
基于具有优异性质的纳米尺寸材料制造纳米器件是很有意义的，GaN纳米构造特别是纳米线是满足这种要求的一种很有希望的材料[1]。
本论文主要介绍了GaN材料的性能研究、制备方法研究、器件构建与性能三个方面的容，并最后进展了总结性阐述，全面概括了GaN材料的根本容。
2GaN材料的性能研究2.1物理性质GaN是一种宽带隙半导体材料，在室温下其禁带宽度约为3.4 eV；Ga和N原子之间很强的化学键，使其具有高达1700℃的熔点；电子漂移饱和速度高，且掺杂浓度对其影响不大；抗辐射、介电常数小、热产生率低和击穿电场高等特点。
GaN材料的特性与应用1前言GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SiC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si 半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景.表1钎锌矿GaN和闪锌矿GaN的特性2 GaN材料的特性GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。
在大气压力下，GaN晶体一般是六方纤锌矿结构。
它在一个无胞中有4个原子，原子体积大约为GaAs的一半。
因为其硬度高，又是一种良好的涂层保护材料。
2.1GaN的化学特性在室温下，GaN不溶于水、酸和碱，而在热的碱溶液中以非常缓慢的速度溶解。
NaOH、H2SO4和H3PO4能较快地腐蚀质量差的GaN，可用于这些质量不高的GaN晶体的缺陷检测。
GaN在HCL或H2气下，在高温下呈现不稳定特性，而在N2气下最为稳定。
2.2GaN的结构特性表1列出了纤锌矿GaN和闪锌矿GaN的特性比较。
2.3GaN的电学特性GaN的电学特性是影响器件的主要因素。
未有意掺杂的GaN在各种情况下都呈n型,最好的样品的电子浓度约为4×1016/cm3。
一般情况下所制备的P型样品，都是高补偿的。
很多研究小组都从事过这方面的研究工作，其中中村报道了GaN最高迁移率数据在室温和液氮温度下分别为μn=600cm2/v·s和μn=1500cm2/v·s，相应的载流子浓度为n=4×1016/cm3和n=8×1015/cm3。
近年报道的MOCVD沉积GaN层的电子浓度数值为4×1016/cm3、<1016/cm3；等离子激活MBE的结果为8×103/cm3、<1017/cm3。
高Al组份AlGaN-GaN半导体材料的生长方法研究高Al组份AlGaN/GaN半导体材料的生长方法研究摘要：高Al组份AlGaN/GaN半导体材料是一种重要的宽禁带半导体材料，其研究对于高功率高频电子器件的开发和应用具有重大意义。
本文综述了高Al组份AlGaN/GaN半导体材料的生长方法，包括分子束外延(MBE)、金属有机化学气相沉积(MOCVD)等技术，并讨论了各生长方法的优劣势及其对材料性能的影响。
1. 引言高Al组份AlGaN/GaN半导体材料由铝镓氮化物(AlGaN)和氮化镓(GaN)组成，具有宽带隙、高热稳定性和高电子迁移率等优良特性，被广泛应用于高功率高频电子器件，如功率放大器、高电子迁移率晶体管(HEMT)等。
2. 生长方法2.1 分子束外延(MBE)分子束外延是一种通过在真空环境中利用分子束的热解、反应来生长材料的方法。
在高Al组份AlGaN/GaN材料的生长中，MBE技术可以实现高质量、均匀性好的薄膜生长。
通过控制材料的组成和外延温度等参数，可以调控材料的带隙、界面缺陷密度、载流子浓度等性能。
2.2 金属有机化学气相沉积(MOCVD)金属有机化学气相沉积是一种在化学反应中使用金属有机化合物作为材料源进行生长的方法。
MOCVD技术常用于生长AlGaN/GaN材料，具有生长速度快、控制能力强等优点。
通过选择合适的材料源和反应条件，可以实现高Al组份AlGaN/GaN材料的准确掺杂，而且能够在大面积基片上实现均匀生长。
3. 各生长方法比较3.1 结构和组分控制MBE技术具有分子束的直接轰击效应，可以在较高温度下实现高Al组份AlGaN薄膜的生长，对于梯度组分控制有较好的优势。
而MOCVD技术具有较高的化学反应活性，可以实现较高生长速度，但是对于高Al组份薄膜的生长存在一定的挑战。
3.2 性能和薄膜质量MBE生长的高Al组份AlGaN/GaN材料具有较低的表面缺陷密度和较高的结构品质，但是生长速度相对较慢。
GaN器件应用基础技术研究GaN（氮化镓）器件是一种新型的半导体器件，具有高功率、高频率、高温度和高可靠性等优势，因此在电力电子、通信和雷达等领域得到了广泛的应用。
本文将从材料、结构和工艺三个方面介绍GaN器件的基础技术研究。
首先，材料方面的研究对于GaN器件的性能和可靠性至关重要。
GaN材料具有较大的能带宽度和饱和漂移速度，因此能够实现高电压和高频率的工作。
目前，研究人员主要通过金属有机化学气相沉积（MOCVD）和分子束外延（MBE）等方法来制备高质量的GaN材料。
此外，通过引入杂质或合金化的方法，可以调节GaN材料的特性，进一步提高器件性能。
其次，GaN器件的结构设计也是研究的重点。
常见的GaN器件包括GaN基高电子迁移率晶体管（HEMT）、GaN基二极管和GaN基太阳能电池等。
在HEMT器件中，研究人员通常采用AlGaN/GaN异质结构来实现高电子迁移率和高饱和漂移速度。
此外，通过优化结构参数和引入特殊的结构设计，如纳米线和量子阱等，可以进一步提高器件的性能。
最后，工艺方面的研究对于GaN器件的制备和性能调控起着重要作用。
在制备过程中，研究人员通过优化沉积条件、选择合适的衬底和控制材料的表面质量等方法来提高GaN器件的制备质量。
同时，通过优化退火、离子注入和金属电极的制备等工艺步骤，可以改善器件的界面特性和电学性能。
总之，GaN器件的应用基础技术研究涉及材料、结构和工艺等多个方面。
通过对材料的研究，可以提高器件的性能和可靠性；通过对结构的优化设计，可以进一步提高器件的性能；通过对工艺的改进，可以提高器件的制备质量和电学性能。
未来，随着研究的深入，GaN器件将在各个领域得到更广泛的应用，并为人们带来更多的便利和创新。
GaN基太赫兹IMPATT二极管器件特性探究一、引言太赫兹（THz）波段是介于毫米波和红外波段之间的电磁波段，具有高频率、宽带宽、穿透力强等特点，广泛应用于安全检测、无损检测、生物医学等领域。
在太赫兹技术中，二极管是一种重要的器件，IMPATT（Impact Ionization AvalancheTransit-Time）二极管作为一种具有高频特性的二极管器件，被广泛探究和应用。
本文将对GaN基太赫兹IMPATT二极管器件特性进行探究，并探讨其在太赫兹技术中的应用前景。
二、GaN材料特性分析GaN（氮化镓）是一种III-V族化合物半导体材料，具有较大的能隙、高载流子浓度以及高电子迁移率等特点。
这些优点使得GaN材料在高频率、高功率应用中具有较大的优势。
对于太赫兹技术而言，GaN材料的高电子迁移率和高载流子浓度能够提供更高的工作频率和较大的输出功率。
三、IMPATT二极管基本原理IMPATT二极管是一种具有冲击电离雪崩过渡时间等特性的器件。
其工作原理如下：当在受电场作用下，当正向电压超过一定阈值时，电子会获得足够的能量碰撞到晶格中的原子，使其电离形成电子空穴对。
这一过程引起电子空穴对的增加，形成空间电荷区域。
通过引入外部负载，空电荷区域会产生电流，并导致整个器件工作。
四、GaN基太赫兹IMPATT二极管的制备和性能探究（一）制备GaN基太赫兹IMPATT二极管的制备主要包括以下步骤：先通过金属有机化学气相沉积（MOCVD）技术在GaN衬底上生长GaN材料，然后通过电子束光刻和离子刻蚀等工艺形成二极管结构。
最后进行金属电极的制备和封装。
该过程需要精密的工艺控制和材料优化，以确保二极管器件的性能满足要求。
（二）性能探究为了探究GaN基太赫兹IMPATT二极管的特性，需要对其电流-电压特性、频率响应、功率输出等进行测试和分析。
试验结果显示，在太赫兹频段，GaN基太赫兹IMPATT二极管能够提供高达数十瓦的输出功率，并具有较高的工作频率和较低的漏电流。
广州创亚企业管理顾问有限公司第三代宽禁半导体材料GaN （氮化镓）研究分析目录contents一、5G应用的关键材料（一）认识第三代半导体材料1、半导体材料的由来2、第一代半导体材料3、第二代半导体材料4、第三代半导体材料（二）第三代半导体材料的特点1、碳化硅（SiC）2、氮化镓（GaN）二、氮化镓（GaN）（一）GaN技术的发展历史（二）GaN的优点1、GaN 在电力电子领域：高效率、低损耗与高频率2、GaN 在微波射频领域：高效率、大带宽与高功率3、与第二代半导体材料GaAs更具优势三、GaN市场（一）市场空间1、0~900V的低压市场空间宏大2、GaN RF 市场即将大放异彩（二）射频是主战场1、GaN 是射频器件的合适材料2、5G应用的关键技术3、GaN 电力电子器件典型应用：快充电源四、GaN产业链（一）GaN工艺与流程（二）芯片制造过程1、流程2、GaN衬底3、GaN外延片4、GaN外延使用不同衬底的区别5、GaN器件设计与制造由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。
硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。
元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。
中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999%～99.9999999%)的锗开始的。
采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。
以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。
2、第一代半导体材料第一代半导体材料主要是指硅（Si）、锗（Ge）元素半导体。
温馨小提示：本文主要介绍的是关于gan半导体材料解理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇gan半导体材料解理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
gan半导体材料解理（大纲）一、GAN半导体材料简介1.1GAN半导体的发展历程1.2GAN半导体的结构与性质1.3GAN半导体的应用领域二、GAN半导体材料的制备方法2.1外延生长技术2.1.1MOCVD2.1.2HVPE2.1.3MBE2.2晶体生长技术2.2.1分子束外延（MBE）2.2.2金属有机化学气相沉积（MOCVD）2.2.3金属有机分子束外延（MOMBE）2.3脉冲激光沉积（PLD）三、GAN半导体材料的解理技术3.1解理原理3.2解理方法3.2.1机械解理3.2.2激光解理3.2.3化学解理3.2.4电解理3.3解理工艺参数优化四、GAN半导体材料解理后的性能分析4.1解理面的形貌与质量4.2解理面的电学性能4.3解理面的光学性能4.4解理面对器件性能的影响五、GAN半导体材料在解理技术中的应用案例5.1高效LED器件5.2功率电子器件5.3射频器件5.4激光器六、未来发展方向与挑战6.1提高解理效率与质量6.2降低解理成本6.3新型解理技术的研发6.4GAN半导体材料在新兴领域的应用探索一、GAN半导体材料简介1.1 GAN半导体的发展历程GAN半导体，即氮化镓（Gallium Nitride）半导体，是一种宽禁带半导体材料。
氮化镓半导体材料研究与应用现状一、本文概述Overview of this article随着科技的飞速发展，半导体材料作为现代电子技术的基石，其重要性日益凸显。
氮化镓，作为一种具有优异物理和化学性能的半导体材料，近年来在科研和工业界引起了广泛关注。
本文旨在全面综述氮化镓半导体材料的研究现状以及其在各领域的应用情况，以期为读者提供一个清晰、系统的认识。
With the rapid development of technology, the importance of semiconductor materials as the cornerstone of modern electronic technology is becoming increasingly prominent. Gallium nitride, as a semiconductor material with excellent physical and chemical properties, has attracted widespread attention in scientific research and industry in recent years. This article aims to comprehensively review the research status and applications of gallium nitride semiconductor materials in various fields, in order to provide readers with a clear and systematic understanding.我们将从氮化镓的基本性质出发，介绍其晶体结构、能带结构、电子迁移率等关键参数，为后续的应用研究提供理论基础。
接着，我们将回顾氮化镓材料的发展历程，包括制备技术、掺杂技术等方面的进步。

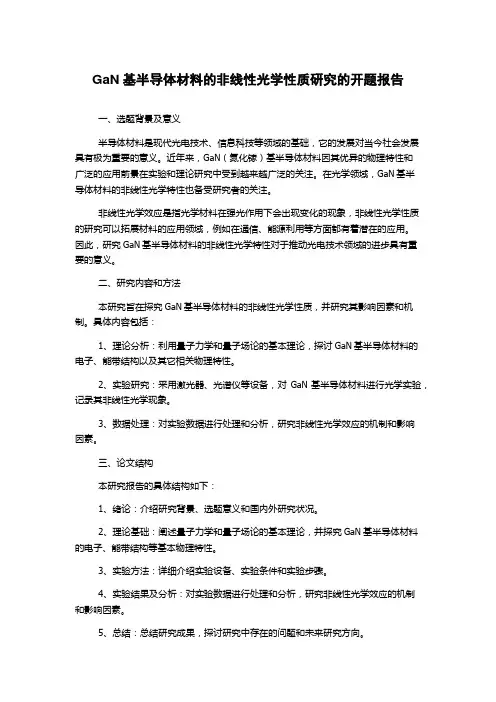

GaN基半导体材料的非线性光学性质研究的开题报告一、选题背景及意义半导体材料是现代光电技术、信息科技等领域的基础，它的发展对当今社会发展具有极为重要的意义。
近年来，GaN（氮化镓）基半导体材料因其优异的物理特性和广泛的应用前景在实验和理论研究中受到越来越广泛的关注。
在光学领域，GaN基半导体材料的非线性光学特性也备受研究者的关注。
非线性光学效应是指光学材料在强光作用下会出现变化的现象，非线性光学性质的研究可以拓展材料的应用领域，例如在通信、能源利用等方面都有着潜在的应用。
因此，研究GaN基半导体材料的非线性光学特性对于推动光电技术领域的进步具有重要的意义。
二、研究内容和方法本研究旨在探究GaN基半导体材料的非线性光学性质，并研究其影响因素和机制。
具体内容包括：1、理论分析：利用量子力学和量子场论的基本理论，探讨GaN基半导体材料的电子、能带结构以及其它相关物理特性。
2、实验研究：采用激光器、光谱仪等设备，对GaN基半导体材料进行光学实验，记录其非线性光学现象。
3、数据处理：对实验数据进行处理和分析，研究非线性光学效应的机制和影响因素。
三、论文结构本研究报告的具体结构如下：1、绪论：介绍研究背景、选题意义和国内外研究状况。
2、理论基础：阐述量子力学和量子场论的基本理论，并探究GaN基半导体材料的电子、能带结构等基本物理特性。
3、实验方法：详细介绍实验设备、实验条件和实验步骤。
4、实验结果及分析：对实验数据进行处理和分析，研究非线性光学效应的机制和影响因素。
5、总结：总结研究成果，探讨研究中存在的问题和未来研究方向。
四、预期成果本研究预期可以：1、深入研究GaN基半导体材料的非线性光学性质，为其实际应用提供理论依据。
2、采用激光器等先进设备进行实验研究，得到具有实际意义的数据和结果。
3、发表高质量的学术论文，为相关领域的研究和实际应用提供参考。
五、可能面临的问题和解决方案在研究过程中，可能会面临以下问题：1、实验条件相对复杂，需要较高的实验技能和仪器使用能力。
GaN基磁性半导体材料研究
摘要：磁性半导体材料与器件研究是自旋电子学研究中的一个重要方向，Mn掺杂GaN以及Fe掺杂GaN材料是磁性半导体材料研究领域的两个重要分支，本文中我们对这两个研究方向做了简要的分析与综述，同时我们用金属有机物化学气相沉积（MOCVD）技术生长出Mn掺杂GaN材料以及Fe掺杂GaN材料，并对其结构以及磁学性能等进行了分析和讨论。
关键词：氮化镓室温铁磁性MOCVD
电荷是电子最基本的一个内禀属性，以电荷自由度为基础的传统电子学造就了现代半导体工业的辉煌。
然而除了电荷，电子还具有另外一个内禀属性——自旋。
在传统的电子学技术当中，电子的自旋特性并没有被充分利用。
随着科学技术的进步，怎样有效的操控电子自旋从而设计新型的器件引起了科学家们的广泛关注，同时也促进了一门新的交叉学科——自旋电子学（Spintronics）的发展。
作为自旋电子学材料的一个重要组成分类，磁性半导体是指由磁性过渡族金属元素或稀土金属元素部分替代半导体材料中的非磁性元素后所形成的一类新型化合物半导体材料。
相对于传统的磁性材料而言，其磁性元素的含量比较少，所以又称之为稀释磁性半导体。
稀释磁性半导体在自旋电子器件的实现上有着很大的优势，在晶体结构上，稀释磁性半导体的制备完全可以借鉴现有的半导体制备工艺技术，在材料生长过程中进行同质外延，生长出高质量的薄膜，足以满足器件要求；另一方面，晶格中磁性离子介入后，能带结构由于塞曼分裂而产生巨大的自旋劈裂，从而产生自旋极化电流，所以完全可以充当自旋极化电流的源层应用到自旋电子学器件当中去。
目前关于稀释磁性半导体磁性起源的理论主要可以分为两类。
第一类理论立足于平均场近似的前提之上。
该理论认为，磁性离子均匀随机的以替位形式进入半导体晶格当中，并通过某种均匀场的形式相互耦合，从而对外显现出宏观铁磁性。
第二类理论把磁性的产生归功于晶格中磁性原子集结成的纳米团簇，主要是指含量极少的磁性金属颗粒以及其他相化合物。
而对于不同方法制备的稀释磁性半导体材料，其结构相对有所不同，也就导致了其磁学、光学以及输运性质的不同。
在第一类理论之中，由Dietl等人提出的基于Zerner模型的平均场理论[1，2]被普遍接受用以解释稀释磁性半导体的磁性来源。
Zerner模型最初被用来解释稀土金属的磁性起源问题，该模型认为磁性的产生来源于巡游电子与局域自旋之间的交换作用。
Dietl等人发现基于该模型并结合考虑等效平均场、以及极化载流子诱导的离子间交换耦合作用的各向异性之后，可以很好的解释GaMnAs、InMnAs等DMS材料的磁学行为，并能相对准确的验证此类DMS材料的居里温度。
尤为重要的是，该理论结果指出，当材料中Mn离子浓度达到5%、空穴浓度达到1020cm-3之后，ZnO、GaN以及其他一些半导体材料可以表现出室温铁磁性。
虽然相对于目前的实验技术，这些条件比较难以达到，但该理论仍然掀起了ZnO、GaN基等稀磁半导体的研究热潮。
N化物半导体材料具有比较小的晶格常数，从而使得价带轨道与磁性离子之间产生很强的杂化效应。
所以，在N 化物稀磁半导体材料内部，价带空穴和局域磁性离子间的自旋相关耦合相对比较大，而这种自旋相关的耦合效应正是载流子诱导的铁磁耦合的关键。
目前，GaN薄膜的制备方法主要有分子束外延技术（MBE，Molecular Beam Epitaxy），金属有机物化学气相外延技术（MOCVD，Metal Organic Chemical Vapor
Deposition）和氢化物外延技术（HVPE）等。
在各种生长方法中，前驱物的种类、衬底的选择、缓冲层的选择、生长温度等条件直接影响着薄膜的晶体质量。
由于Dietl等人根据理论计算表明，Mn掺杂的GaN材料其居里温度可以达到室温以上，所以大量工作很早就在Mn掺杂GaN领域展开，各种材料合成方法也被用来制备Mn掺杂的GaN材料，比如固态扩散[3]，分子束外延（MBE）[4]，离子注入（ion implantation）[5]和金属有机物化学气相沉积（MOCVD）等[6]。
Reed等人[3]应用固态离子扩散的方式在MOCVD生长的GaN薄膜里成功的掺入了Mn离子。
通过XRD和TEM表征证实，样品保持了很好的均一性，没有磁性第二相物质存在。
VSM结果表明，样品具有室温铁磁性。
更为重要的是，不同温度下输运性质的测量，显现很明显的反常霍尔效应，从而在一定程度上说明了VSM观察到的铁磁性为内禀铁磁性。
Kane等人应用MOCVD方法制备出Mn掺杂、（Mn，Mg）共掺以及（Mn，Si）共掺GaN薄膜[7]，对于Mn 掺杂浓度为0.8%的样品，他们观察到了明显的磁滞回线图，样品具有很明显的室温铁磁性。
但是对于（Mn，Mg）共掺的样品，几乎没有铁磁行为存在。
他们对样品进行了热退火处理，希望激活样品内部的Mg离子，但是经过退火的样品其导电特性和磁学性能和未退火时几乎一样。
通过SIMS测量他们发现，当固定Mn有机源流量时，随着Mg离子浓度升高，生成样品中Mn的浓度不断下降。
于是可以得出这样的结论，（Mn，Mg）共掺的GaN样品生长时，与Mn离子相比，Mg离子更容易进入GaN晶格；Mg离子的进入减少了Mn离子的浓度，从而大大降低了样品的铁磁性。
Fe掺杂GaN材料的研究工作早期作主要集中在电学和光学的性能研究上，各种制备方法也被应用到该材料的制备上来。
H.Akinaga及其合作者采用低温MBE技术制备出均质Fe掺杂GaN样品，并用TEM、EXAFS等手段对材料进行了分析[8]。
应用EXAFS技术对样品的局域微观结构进行分析，证实了绝大多数的Fe离子取代Ga离子进入晶格，并且保证了Fe原子周围晶格的短程有序性。
Theodoropoulou等人通过离子注入方法制备出了含Fe离子浓度高达5%的p型Fe掺杂GaN样品[9]。
他们用传统MOCVD工艺制备出空穴浓度为3×1017cm-3的P型GaN样品，随后把高能Fe离子注入样品之中。
同样，通过TEM分析可以得出结论，样品中没有第二相物质或纳米团簇的存在。
样品在低温（10K）时具有很明显的铁磁性，掺Fe浓度为3%的样品其居里温度更是高达约250K，然而5%样品的居里温度略低于3%的样品，该小组认为，这是由于随着注入离子量的增加，会引发更多的缺陷以及施主能级，降低了样品中的空穴浓度，从而减弱磁性。
对于载流子诱发铁磁性机制来说，这是一个很好的结果。
