2021结构力学考研李廉锟《结构力学》考研复习笔记

李廉锟《结构力学》（第6版）笔记和课后习题（含考研真题）详解复习笔记【知识框架】节选自识库学习网，如需转载请注明出处【重点难点归纳】一、结构力学的研究对象和任务（见表1-1-1）★★表1-1-1结构力学的研究对象和任务二、荷载的分类（见表1-1-2）★★★荷载是指作用在结构上的主动力。

表1-1-2荷载的分类三、支座和结点的类型★★★★1支座支座是指把结构与基础联系起来的装置，见表1-1-3。

表1-1-3支座的类型2结点结点是指结构中杆件相互联结的位置，见表1-1-4。

表1-1-4结点的类型四、结构的分类★★★1按几何特征分类（见表1-1-5）表1-1-5结构按几何特征分类2按受力特性分类（见表1-1-6）考研真题汇编第1章绪论本章暂未编选名校考研真题。

【更多考研专业课真题可转识库学习网】第2章平面体系的机动分析一、填空题1在平面体系中，联结______的铰称为单铰，联结______的铰称为复铰。

[哈尔滨工业大学2007研]【答案】两个刚片；两个以上的刚片查看答案【解析】根据定义，单铰是指联结两个刚片的一个铰；复铰是指同时联结两个以上刚片的一个铰。

2如图2-1所示体系为有______个多余约束的______体系。

[国防科技大学2007研]图2-1【答案】0；几何不变查看答案【解析】几何组成分析：将AED和DCF分别看作两个刚片，BE和BF可以分别看作两根链杆，再将大地看作一个刚片，此体系可看作通过两个虚铰和一个实铰（三个铰不共线）联结的；根据三刚片规则，可判断出该体系为无多余约束的几何不变体系。

3如图2-2所示体系为有______个多余约束的______体系。

[国防科技大学2004研]图2-2【答案】5；瞬变查看答案【解析】几何组成分析，分析上部结构：将4个组合节点全部变成铰接点，则减少4个多余约束；分析剩余结构，易知该剩余部分为有1个多余约束的几何不变体系，故上部结构为有5个多余约束的几何不变体系。

第7章力法7.1 复习笔记【知识框架】【重点难点归纳】一、超静定结构 超静定结构的定义 多余联系的描述超静定结构的概述 超静定结构类型：超静定梁、超静定桁架、超静定刚架等 求解超静定问题应考虑的条件：平衡条件、几何条件、物理条件 基本方法：力法（柔度法）、位移法（刚度法） 计算方法 其他演变方法：力矩分配法、混合法、矩阵位移法等 超静定次数的确定 超静定次数的定义力法的定义 确定方法力法的基本结构力法的基本概念 相关概念 力法的基本体系力法的基本方程力法的典型方程确定力法的基本体系建立力法典型方程力法的计算步骤 计算方程中的系数和自由项力法的求解步骤 解算典型方程求出多余未知力 力法的相关结论 由平衡条件或叠加法求得最后内力 对称结构的条件对称的类型：正对称、反对称对称性的利用 对称的特点未知力分组及荷载分组取一半结构计算：奇数跨对称刚架、偶数跨对称刚架 理论基础超静定结构的位移计算 方法步骤平衡条件的校核最后内力图的校核 位移条件的校核温度变化对超静定结构的影响温度变化时超静定结构的计算 温度变化时超静定结构内力分析支座位移对超静定结构的影响支座位移时超静定结构的计算 支座位移对超静定结构的影响拱轴线方程及截面变化规律弹性中心法计算无铰拱 无铰拱的力法计算的相关步骤及弹性中心法 无铰拱的一些结论两铰拱的相关概念和力法求解步骤两铰拱及系杆拱 系杆拱的相关概念和力法求解步骤系杆拱的其他情况及桁架拱的简单介绍外界变化的影响超静定的结构特性 内力的确定多余联系的影响 力法1．定义单靠平衡条件还不能确定全部反力和内力的结构，称为超静定结构，如图7-1-1（a）、7-1-2（b）所示。

图7-1-1图7-1-22．多余联系（1）定义在超静定结构（几何不变）中，对保持结构的几何不变性没有必要的联系称为多余联系。

（2）多余未知力多余联系中产生的力称为多余未知力，又称赘余力或冗力，如图7-1-1（b）、7-1-2（b）所示。

第3章　静定梁与静定刚架
3.1　复习笔记【知识框架】
【重点难点归纳】
一、单跨静定梁　★★★★
1．内力
表3-1-1　内力的基本概念
图3-1-1
图3-1-22．内力与外力间的微分关系及积分关系（1）由平衡条件导出的微分关系式
计算简图如图3-1-3所示，微分关系式为
（Ⅰ）
d d d d d d s
s N
F q x
x M F
x F p x
x ⎧=⎪⎪⎪=
⎨⎪⎪=-⎪⎩-（）（）
图3-1-3
（2）荷载与内力之间的积分关系
如图3-1-4
所示，结合式（Ⅰ）可得梁的内力积分公式，积分公式及其几何意义见表3-1-2。

图3-1-4
表3-1-2　内力的积分公式及几何意义
3．叠加法作弯矩图
表3-1-3　常用叠加法及其作图步骤
图3-1-5
图3-1-6
二、多跨静定梁　★★★★
多跨静定梁是由构造单元（如简支梁、悬臂梁）多次搭接而成的几何不变体系，其计算简图见图3-1-7，几何构造、计算原则、传力关系见表3-1-4。

圣才电子书

第7章 力 法
十万种考研考证电子书、题库视频学习平台
7.1 复习笔记
【知识框架】
1 / 163
圣才电子书 十万种考研考证电子书、题库视频学习平台

【重点难点归纳】 一、概述（见表 7-1-1） ★★
2 / 163
圣才电子书


表 7-1-10 支座移动和温度改变时超静定结构的计算
7.2 课后习题详解
12 / 163
圣才电子书 十万种考研考证电子书、题库视频学习平台

复习思考题
1．力法解超静定结构的思路是什？ 答：力法解超静定结构的思路是首先以多余未知力作为基本未知量，根据基本体系变形 应与原结构相同建立变形协调条件，求出多余未知力；然后由静力平衡条件计算其余反力、 内力。
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 7-1-1
8 / 163
圣才电子书

十万种考研考证电子书、题库视频学习平台
图 7-1-2
3．半结构的选取（见表 7-1-7） 表 7-1-7 半结构的选取
图 7-1-3
9 / 163
3．力法典型方程的物理意义是什么？方程中每一系数和自由项的含义是什么？怎样求
13 / 163
圣才电子书 十万种考研考证电子书、题库视频学习平台

得？
答：（1）力法典型方程的物理意义
基本结构在全部多余未知力和荷载的共同作用下，在去掉各多余联系处沿多余未知力方
向的位移后，应与原结构相应的位移相等。
2．什么是力法的基本结构和基本体系？它们在计算中起什么作用？基本体系与原结构 有何异同？
答：（1）基本结构和基本体系的定义 ①力法的基本结构是指将原超静定结构中的多余联系去掉后所得到的静定结构； ②基本体系是指基本结构在原有荷载和多余未知力共同作用下的体系。 （2）基本结构和基本体系在计算中的作用 ①力法的基本方程中系数和自由项的求解以及最终结构内力和反力的计算均是在基本 结构上进行的； ②基本体系是在建立力法的基本方程时，方程右端数值确定的关键，也即位移协调条件。 （3）基本体系与原结构异同点 ①不同点：基本体系用未知力代替了原结构的约束； ②相同点：基本体系与原结构最后的变形相同，这也是建立力法典型方程的位移条件。

第4章　静定拱4.1　复习笔记【知识框架】【重点难点归纳】一、拱的基本概念及特点　★★表4-1-1　拱的基本概念及特点表4-1-2　有拉杆和无拉杆三铰拱的区别与联系二、三铰拱的计算　★★★★★1．支座反力的计算（见表4-1-3）表4-1-3　支座反力的计算2．内力的计算（见表4-1-4）表4-1-4　三铰拱的内力计算三、三铰拱的合理拱轴线（见表4-1-5）　★★★表4-1-5　三铰拱的合理拱轴线4.2　课后习题详解复习思考题1．拱的受力情况和内力计算与梁和刚架有何异同？答：（1）拱与梁的受力情况和内力计算的区别①约束反力方面，拱在竖向荷载作用下会产生水平反力（推力），而梁在竖向荷载作用下不会产生水平反力（推力）；②内力分布方面，由于水平推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的应力分布较为均匀；③内力分析方法方面，若只有竖向荷载时，梁只需进行简单的整体分析即可求解，而拱由于水平力的存在，需要整体分析与局部分析相结合。

（2）拱与刚架的受力情况和内力计算的异同①内力分析方法方面，拱与刚架的受力情况和内力计算的特点和所应用方法基本一致，例如三铰刚架也属于拱式结构；②拱的轴线是曲线，刚架杆的轴线是直线，在应用平衡条件计算内力时，拱仍然取投2．在非竖向荷载作用下怎样计算三铰拱的反力和内力？能否使用式（4-1）和（4-2）？答：（1）对于三铰拱承受非竖向荷载的情况，可将非竖向荷载分解为水平荷载和竖向荷载。

（2）仍然可以应用式（4-1）和（4-2），将水平反力加上非竖向荷载水平方向上的分量一起代入公式中进行求解。

(4-1)o AV AV o BV BV o c H F F F F M F f ⎫⎪=⎪⎪=⎬⎪⎪=⎪⎭cos sin (4-2)sin cos o H o S S H o N S H M M F y F F F F F F ϕϕϕϕ⎫=-⎪⎪=-⎬⎪=+⎪⎭3．什么是合理拱轴线？试绘出图4-2-1各荷载作用下三铰拱的合理拱轴线形状。

系不同点：
①对于单、多自由度体系，所建立的平衡方程是齐次方程（一个、多个），由齐次方程
有非零解的条件，建立特征方程，为一次、多次代数方程，进而求解出临界荷载；
②对于无限自由度体系，所建立的平衡方程是微分方程，利用边界条件得到一组与未
知常数数目相同的齐次方程，为了获得非零解使其系数行列式 D 等于零而建立特征方程，
二、用静力法确定临界荷载（见表 13-1-2） ★★ 表 13-1-2 用静力法确定临界荷载
三、具有弹性支座压杆的稳定 ★★ 在一些刚架中，常可将基座中某根压杆取出，以弹性支座代替其余部分对它的约束作
2 / 41
圣才电子书
十万种考研考证电子书、题库视频学习平

台
用，这根压杆称为弹性支座压杆。
图 13-1-1
图 13-1-2
n1
令
F
EI1
n2
、
F EI2 ，有 tan（n1l1）×tan（n2l2）＝n1/n2。故只有给出比
4 / 41
圣才电子书

值 I1/I2 和 l1/l2 时才能求解。
十万种考研考证电子书、题库视频学习平 台
六、剪力对临界荷载的影响 ★★ 在实体杆件中，剪力影响很小，通常可略去。
2．试述静力法求临界荷载的原理和步骤，对于单自由度、有限自由度和无限自由度 体系有什么不同？
答：（1）静力法求临界荷载的原理：
6 / 41
圣才电子书
十万种考研考证电子书、题库视频学习平

台
以结构失稳时平衡的二重性为依据，应用静力平衡条件，寻求结构在新的形式下能维
持平衡的荷载，其最小值即为临界荷载。
为超越方程有无穷多个根，即有无穷多个特征荷载值，其中最小者为临界荷载。

第2章 平面体系的机动分析2.1 复习笔记【知识框架】【重点难点归纳】一、体系1．几何不变体系几何不变体系是指在任意载荷作用时，若不考虑材料的变形，则其几何形状与位置均能 几何不变体系 平面体系的概述 常变体系几何可变体系 瞬变体系自由度 自由度定义自由度个数平面体系的计算自由度 联系的定义联系 联系的分类：链杆、单铰、复铰多余联系 一般体系 计算自由度 计算自由度的公式 铰结链杆体系 自由度与体系是否几何不变的关系 三刚片规则 几何不变体系的基本组成规则 二元体规则两刚片规则 瞬变体系 瞬变体系的定义 三刚片规则中，三个铰在同一直线上的体系 瞬变体系 几种常见的瞬变体系 二元体的两杆共线的体系两刚片规则中，三根链杆交于同一点，且互不平行两刚片规则中，三根链杆全平行无穷远点的性质三刚片体系中虚铰在无穷远处的情况 一铰无穷远两铰无穷远三铰无穷远几何构造与静定性的关系 静定体系：体系几何不变且无多余联系超静定体系：体系几何不变，而且有多余联系 平面体系的机动分析保持不变的体系。

2．几何可变体系（1）定义几何可变体系是指在很小的荷载作用下，即使不考虑材料的变形，会发生机械运动而不能保持原有的几何形状或位置的体系。

（2）分类①常变体系；②瞬变体系。

二、平面体系的计算自由度1．自由度（1）自由度定义自由度是指体系运动时所具有的独立运动方式数目，也就是体系运动时可以独立变化的几何参数数目，或者说确定体系位置所需的独立坐标数目。

（2）自由度个数①平面内的一个点的自由度为2；②平面内的一个刚体的自由度为3；③机械中常用的机构是沿特定的一种轨迹运动，具有一个自由度；④几何不变体系不能发生任何运动，其自由度应等于零；⑤凡自由度大于零的体系都是几何可变体系。

2．联系（1）联系的定义联系是指限制运动的装置，也称为约束。

一个联系是指能减少一个自由度的装置。

（2）联系的分类①链杆一根链杆为一个联系。

②铰a．单铰单铰是指联结两个刚片的一个铰。

李廉锟《结构力学》笔记和课后习题（含考研真题）详解-第6章结构位移计算【圣才出品】第6章结构位移计算6.1 复习笔记【知识框架】【重点难点归纳】一、结构位移的基本概念（见表6-1-1）★★表6-1-1 结构位移的基本概念二、刚体的虚功原理★★★平衡方程是一种直接的受力分析方法，而虚功原理是一种间接手法。

虚功原理是（任意平衡力系）在（任意可能位移）上所做的总虚功为零。

根据虚设对象不同，刚体的虚功原理分两种应用形式（虚力原理、虚位移原理），具体见表6-1-2。

表6-1-2 刚体的虚功原理三、变形体系的虚功原理（见表6-1-3）★★★表6-1-3 变形体系的虚功原理四、位移计算的一般公式单位荷载法★★★★★基于化整为零、积零为整的原则，结构位移的计算从局部变形入手，通过虚力原理中的单位荷载法推导其拉伸、剪切、弯曲变形公式，再对这些局部变形公式进行叠加，得到整体变形公式，最后通过虚功方程推导出位移计算公式，见表6-1-4。

表6-1-4 单位荷载法求变形体系的位移注：为虚设单位荷载在支座处引起的反力；、N、Error!S分别为单位荷载在截面引起的弯矩、轴力、剪力。

拟求位移Δ可以引申理解为广义位移，将结构位移广义化，可以求解两点之间的广义位移。

广义位移、广义单位荷载和外力虚功三者之间满足：W＝1·Δ。

单广义位移分类及单位荷载施加方式见表6-1-5。

表6-1-5 单广义位移分类及单位荷载施加方式五、静定结构在荷载作用下的位移计算（见表6-1-6）★★★★表6-1-6 静定结构在荷载作用下的位移计算注：G为材料的切变模量；A为杆件截面的面积；k为切应力沿截面分布不均匀而引用的改正系数（考试作为已知条件）。

六、图乘法（见表6-1-7）★★★★★。

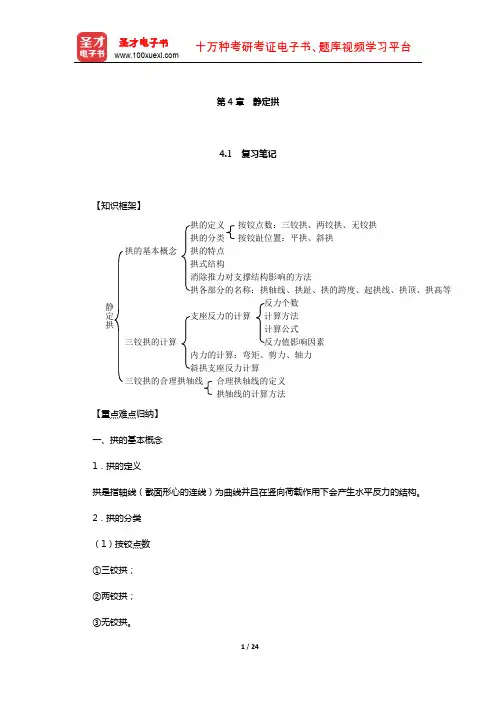

第4章 静定拱4.1 复习笔记【知识框架】【重点难点归纳】一、拱的基本概念1．拱的定义拱是指轴线（截面形心的连线）为曲线并且在竖向荷载作用下会产生水平反力的结构。

2．拱的分类（1）按铰点数①三铰拱；②两铰拱；③无铰拱。

拱的定义 按铰点数：三铰拱、两铰拱、无铰拱 拱的分类 按铰趾位置：平拱、斜拱拱的基本概念 拱的特点拱式结构消除推力对支撑结构影响的方法拱各部分的名称：拱轴线、拱趾、拱的跨度、起拱线、拱顶、拱高等 反力个数 支座反力的计算 计算方法 计算公式三铰拱的计算 反力值影响因素内力的计算：弯矩、剪力、轴力斜拱支座反力计算三铰拱的合理拱轴线 合理拱轴线的定义拱轴线的计算方法 静定拱图4-1-1（2）按铰趾位置①平拱平拱是指两拱趾在同一水平线上的拱。

②斜拱斜拱是指不在同一水平线上的拱。

3．拱的特点（1）优点①与梁相比，拱在竖向荷载作用下会产生水平反力。

推力的存在与否是区别拱与梁的主要标志。

②由于推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的应力分布较为均匀。

③主要承受压力，可利用抗拉性能较差而抗压较强的材料如砖、石、混凝土等来建造，更能发挥材料的作用。

（2）缺点拱支座要承受水平推力，因而要求比梁具有更坚固的地基或支承结构（墙、柱、墩、台等）。

4．拱式结构拱式结构是指在竖向荷载作用下会产生水平反力的结构，也称为推力结构。

如三铰刚架、拱式桁架等。

5．消除推力对支撑结构影响的方法在拱的两支座间设置拉杆来代替支座承受水平推力，使其成为带拉杆的拱（图4-1-2（a））。

为了使拱下获得较大的净空，有时也将拉杆做成折线形的（图4-1-2（b））。

图4-1-26．拱的各部分名称（1）拱轴线拱轴线是指拱身各横截面形心的连线。

（2）拱趾拱趾是指拱的两端支座的位置。

（3）拱的跨度l拱的跨度是指两拱趾间的水平距离。

（4）起拱线起拱线是指两拱趾的连线称为起拱线。

（5）拱顶拱顶是指拱轴上距起拱线最远的一点。

阶方阵）。
十、地震作用计算 ★★ 整节非考研初试重点，但为考研复试的考察重点，需重点掌握基本概念。地震作用的基 本概念见表 12-1-14。
表 12-1-14 地震作用的基本概念
十一、计算频率的近似法 ★★ 本节掌握集中质量位置选择的基本思路即可，其他的为非重点。具体内容见表 12-1-15。
表 12-1-15 计算频率的近似法
11 / 150
圣才电子书 十万种考研考证电子书、题库视频学习平台

••
•
简写为 MY＋cY＋KY＝F（t）。
式中，cij 为质点 j 处的运动速度引起质点 i 处的阻力系数；Fi（t）为作用在质点 i 处的
任意荷载；Y 为速度列向量；F（t）为任意荷载列向量（n×1 阶列矩阵）；c 为阻尼矩阵（n×n
12 / 150
圣才电子书 十万种考研考证电子书、题库视频学习平台

12.2 课后习题详解 复习思考题
1．怎样区别动力荷载与静力荷载？动力计算与静力计算的主要差别是什么？ 答：（1）静力荷载：指施力过程缓慢，不致使结构产生显著的加速度，因而可以略去 惯性力影响的荷载； 动力荷载：指将使结构产生不容忽视的加速度，因而必须考虑惯性力的影响的荷载。 主要差别在于是否考虑惯性力的影响。
圣才电子书

第 12 章 结构动力学
十万种考研考证电子书、题库视频学习平台
12.1 复习笔记
【知识框架】
1 / 150
圣才电子书 十万种考研考证电子书、题库视频学习平台

【重点难点归纳】 一、基本概念 ★★★ 1．动力载荷与静力载荷（见表 12-1-1）
图 12-1-1 （1）刚度系数与柔度系数（见表 12-1-5）
表 12-1-5 刚度系数与柔度系数

第7章　力　法
7.1　复习笔记【知识框架】
【重点难点归纳】
一、概述（见表7-1-1）　★★
表7-1-1　概述
二、超静定次数的确定（见表7-1-2）　★★★★
表7-1-2　超静定次数的确定
三、力法的基本概念（见表7-1-3）　★★★
力法的基本概念，包括基本未知量、基本体系、基本结构以及基本方程见表7-1-3，此外，表中还归纳了超静定结构的力法分析步骤。

表7-1-3　力法的基本未知量、基本体系和基本方程
四、力法的典型方程（见表7-1-4）　★★★
表7-1-4　力法的典型方程
五、对称性的利用　★★★★
1．对称结构及作用荷载的对称性（表7-1-5）
表7-1-5　对称结构及作用荷载的对称性
2．非对称荷载的处理（表7-1-6）
表7-1-6　非对称荷载的处理。

李廉锟《结构⼒学》笔记和课后习题（含考研真题）详解-第4章静定拱【圣才出品】第4章　静定拱4.1　复习笔记【知识框架】【重点难点归纳】⼀、拱的基本概念及特点　★★表4-1-1　拱的基本概念及特点表4-1-2　有拉杆和⽆拉杆三铰拱的区别与联系⼆、三铰拱的计算　★★★★★1．⽀座反⼒的计算（见表4-1-3）表4-1-3　⽀座反⼒的计算2．内⼒的计算（见表4-1-4）表4-1-4　三铰拱的内⼒计算三、三铰拱的合理拱轴线（见表4-1-5）　★★★表4-1-5　三铰拱的合理拱轴线4.2　课后习题详解复习思考题1．拱的受⼒情况和内⼒计算与梁和刚架有何异同？答：（1）拱与梁的受⼒情况和内⼒计算的区别①约束反⼒⽅⾯，拱在竖向荷载作⽤下会产⽣⽔平反⼒（推⼒），⽽梁在竖向荷载作⽤下不会产⽣⽔平反⼒（推⼒）；②内⼒分布⽅⾯，由于⽔平推⼒的存在，拱的弯矩常⽐跨度、荷载相同的梁的弯矩⼩得多，使得拱截⾯上的应⼒分布较为均匀；③内⼒分析⽅法⽅⾯，若只有竖向荷载时，梁只需进⾏简单的整体分析即可求解，⽽拱由于⽔平⼒的存在，需要整体分析与局部分析相结合。

（2）拱与刚架的受⼒情况和内⼒计算的异同①内⼒分析⽅法⽅⾯，拱与刚架的受⼒情况和内⼒计算的特点和所应⽤⽅法基本⼀致，例如三铰刚架也属于拱式结构；②拱的轴线是曲线，刚架杆的轴线是直线，在应⽤平衡条件计算内⼒时，拱仍然取投2．在⾮竖向荷载作⽤下怎样计算三铰拱的反⼒和内⼒？能否使⽤式（4-1）和（4-2）？答：（1）对于三铰拱承受⾮竖向荷载的情况，可将⾮竖向荷载分解为⽔平荷载和竖向荷载。

（2）仍然可以应⽤式（4-1）和（4-2），将⽔平反⼒加上⾮竖向荷载⽔平⽅向上的分量⼀起代⼊公式中进⾏求解。

(4-1)o AV AV o BV BV o c H F F F F M F f ??=??=?=cos sin (4-2)sin cos o H o S S H o N S H M M F y F F F F F F =-??=-?=+3．什么是合理拱轴线？试绘出图4-2-1各荷载作⽤下三铰拱的合理拱轴线形状。

第11章　影响线及其应用
11.1　复习笔记【知识框架】
【重点难点归纳】
一、概述（见表11-1-1）　★★★
表11-1-1　
影响线的相关概述
二、用静力法作单跨静定梁的影响线（见表11-1-2）　★★★★
表11-1-2　用静力法作单跨静定梁的影响线
三、间接荷载作用下的影响线（见表11-1-3）　★★★
表11-1-3
　间接荷载作用下的影响线
图11-1-1
四、用机动法作单跨静定梁的影响线（见表11-1-4）　★★★★
表11-1-4　用机动法作单跨静定梁的影响线
五、多跨静定梁的影响线（见表11-1-5）　★★★★
表11-1-5　多跨静定梁的影响线
六、桁架的影响线　★★★
本节主要针对单跨静定梁式桁架，具体内容见表11-1-6。

表11-1-6　桁架的影响线
七、利用影响线求量值　★★★★
绘制影响线的目的为利用影响线来确定实际移动荷载对于某一量值S的最不利位置，
以便求出该量值S的最大值。

利用影响线求量值的相关内容见表11-1-7。

表11-1-7　利用影响线求量值
八、最不利荷载位置（见表11-1-8）　★★★★
表11-1-8　最不利荷载位置
图11-1-2九、临界位置（见表11-1-9）　★★★。

目　录第12章　结构动力学12.1　复习笔记12.2　课后习题详解12.3　名校考研真题详解第13章　结构弹性稳定13.1　复习笔记13.2　课后习题详解13.3　名校考研真题详解第14章　结构的极限荷载14.1　复习笔记14.2　课后习题详解14.3　名校考研真题详解第15章　悬索计算15.1　复习笔记15.2　课后习题详解15.3　名校考研真题详解第12章　结构动力学12.1　复习笔记【知识框架】动力荷载与静力荷载基本概念自由振动和强迫振动 结构动力计算的目的 振动自由度的定义结构振动的自由度　结构按自由度的数目分类：单自由度结构和多自由度结构　确定结构的振动自由度　无限自由度结构　自由振动的原因：初始位移、初始速度单自由度结构的自由振动　不考虑阻尼时的自由振动　考虑阻尼时的自由振动　简谐荷载作用下单自由度受迫振动单自由度结构在简谐荷载作用下的受迫振动　不考虑阻尼的纯受迫振动考虑阻尼的纯受迫振动　瞬时冲量作用于质点单自由度结构在任意荷载作用下的受迫振动　任意动力载荷作用下的质点位移公式 振动微分方程 两种特殊载荷作用下的质点位移公式　按柔度法求解多自由度结构的自由振动按刚度法求解主振型的正交性多自由度结构在筒谐荷载作用下的的受迫振动　按柔度法求解振型分解法的优点 按刚度法求解振型分解法振型分解法的步骤　振动微分方程组的建立多自由度结构在任意荷载作用下的受迫振动　振动微分方程组的解耦待定常数的确定求解的具体步骤　地震作用的基本概念　地震作用的定义地震作用的计算　地震作用的分类：水平地震和竖向地震地震作用的实质单自由度结构的地震作用计算 多自由度结构的地震作用计算　梁的自由振动无限自由度结构的振动简谐均布干扰力作用下的受迫振动计算频率的近似计算方法：能量法、集中质量法、用相当梁法计算桁架的最低频率【重点难点归纳】一、基本概念1．动力载荷与静力载荷（1）静力载荷静力荷载是指施力过程缓慢，不致使结构产生显著的加速度，因而可以略去惯性力影响的荷载。

二、单元刚度矩阵（见表 10-1-2） ★★★★★ 表 10-1-2 单元刚度矩阵
2 / 46
圣才电子书

十万种考研考证电子书、题库视频学习平 台
3 / 46
圣才电子书

十万种考研考证电子书、题库视频学习平 台
三、单元刚度矩阵的坐标转换（见表 10-1-3） ★★★★★ 表 10-1-3 单元刚度矩阵的坐标转换
6．结构的总刚度方程的物理意义是什么？总刚度矩阵的形成有何规律？其每一程的物理意义：尚未进行支承条件处理的表示所有结点外力与 结点位移之间的关系的平衡方程。
（2）总刚矩阵的形成规律：把每个单元刚度矩阵的四个子块按其两个下标号码逐一
9 / 46
圣才电子书
十万种考研考证电子书、题库视频学习平

台
4．为何用矩阵位移法分析时，要建立两种坐标系？
答：在利用矩阵位移法分析结构的时候，要进行单元分析和整体分析，单元分析是为
了建立每个单元的单元刚度矩阵，整体分析是为了建立整体结构的刚度方程。在单元分析
的过程中，以各单元的轴线为局部坐标系的 x 轴，以垂直轴线的方向为局部坐标系的 y 轴，

台
送到结构原始刚度矩阵中相应的行和列的位置上去，就可得到结构原始刚度矩阵，即各单
刚子块“对号入座”形成总刚。
（3）每一元素的物理意义：当其所在列对应的结点位移分量等于 1（其余各结点位移
分量均为零）时，所引起的其所在行对应的结点外力分量的数值。例如 Kij 表示第 j 号位置
3．矩阵位移法中，杆端力、杆端位移和结点力、结点位移的正负号是如何规定的？ 答：杆端力沿局部坐标系的、的正方向为正，杆端弯矩逆时针为正；杆端位移的正负 号规定同杆端力和弯矩。结点力沿整体坐标系 x、y 的正方向为正，结点力偶逆时针为正； 结点位移的正负号规定同结点力和力偶。

相当于三刚片规则。同理，两刚片规则中链杆仍然可以看作一个刚片。因此三个基本组成
规则实质上只是同一个规则。
5．何谓瞬变体系？为什么土木工程中要避免采用瞬变和接近瞬变的体系？ 答：（1）瞬变体系的定义 瞬变体系是指经微小位移后由几何可变转化为几何不变的体系，瞬变体系是一种几何 可变体系。 （2）在土木工程的实际中，由于材料变形，瞬变体系一经受力即偏离原有位置，而 内力通常也很大，甚至可能导致体系的破坏。同时，瞬变体系的位移只是理论上为无穷小， 实际上在很小的荷载作用下也会产生很大的位移。因此，土木工程中要பைடு நூலகம்免采用瞬变和接
二、平面体系的计算自由度 ★★★★★ 1．自由度和约束（见表 2-1-2）
表 2-1-2 自由度和约束
2．平面体系的计算自由度（见表 2-1-3） 表 2-1-3 平面体系的计算自由度
2 / 37
圣才电子书

十万种考研考证电子书、题库视频学习平 台
三、几何不变体系的基本组成规则（见表 2-1-4） ★★★★★ 表 2-1-4 几何不变体系的基本组成规则
9 / 37
圣才电子书
十万种考研考证电子书、题库视频学习平

台
近瞬变的体系，以保证结构的安全和正常使用。
6．试小结机动分析的一般步骤和技巧。 答：（1）机动分析的一般步骤 ①一般先考察体系的计算自由度。如果 W＞0，已表明体系是几何可变的；如果 W≤0，进一步做组成分析。 ②运用几何组成的基本规则做几何组成分析。 （2）机动分析的一般技巧 ①对于较复杂的体系，宜先把能直接观察出的几何不变部分当作刚片。 ②以地基或刚片为基础按二元体或两刚片规则逐步扩大刚片范围。 ③拆除二元体使体系的组成简化，以便进一步用基本的组成规则去分析它们。

9.1　复习笔记【知识框架】【重点难点归纳】一、力矩分配法（见表9-1-1）　★★★★图9-1-1二、无剪力分配法（见表9-1-2）　★★表9-1-2　无剪力分配法表9-1-3　剪力分配法9.2　课后习题详解复习思考题1．什么是转动刚度？什么是分配系数？为什么一刚结点处各杆端的分配系数之和等于1？答：（1）转动刚度的定义杆端的转动刚度是指当杆件的近端转动单位角时，在该近端产生的弯矩。

（2）分配系数的定义分配系数是指结点某一杆端的劲度系数与该结点处所有杆端的劲度系数的比值。

（3）刚结点处各杆端的分配系数之和等于1的原因：因为分配系数的计算公式，在刚节点处各杆端分配系数之和应为1ijij n ijj S Sμ==∑111n ij j ij n ijj SSμ====∑∑2．单跨超静定梁的劲度系数和传递系数与杆件的线刚度有何关系？答：单跨超静定梁的劲度系数不仅与杆件线刚度i＝EI/l相关，而且与杆件另一端（又称远端）的支承情况有关；传递系数与杆件的线刚度无关，只与远端支承形式有关。

3．图9-2-1所示三个单跨梁，仅B端约束不同。

它们的劲度系数S AB和传递系数C AB 是否相同，为什么？图9-2-1答：不考虑杆件轴向变形，（a）、（b）、（c）三个单跨梁的劲度系数均相同，即S AB＝4i，其中i为杆件的线刚度；（a）、（b）、（c）三个图的传递系数均相同，即C AB＝0.5。

因为虽然B端约束表面上形式各异，但在不考虑杆件轴向变形的条件下，（a）、（b）、（c）三个单跨梁在B端的最终约束效果上均可以当成固定端来处理。

若考虑杆件轴向变形，（a）、（c）的劲度系数相同，（b）远端可在水平向自由收缩，A端转到相同的转角需要的力更小，因此劲度系数略小于（a）、（c）。

4．什么是不平衡力矩？如何计算不平衡力矩？为什么要将它反号才能进行分配？答：（1）不平衡力矩的定义不平衡力矩是指在附加约束结点处各固端弯矩所不能平衡的差额。
