结构力学_在线作业_4

结构力学A第1次作业（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 力法典型方程的物理意义是：(A) 结构的平衡条件；(B) 结点的平衡条件；(C) 结构的变形协调条件；(D) 结构的平衡条件及变形协调条件。

正确答案：C解答参考：2.图示连续梁用力法求解时, 最简便的基本结构是：(A) 拆去B、C两支座；(B) 将A支座改为固定铰支座，拆去B支座；(C) 将A支座改为滑动支座，拆去B支座；(D) 将A支座改为固定铰支座，B处改为完全铰。

正确答案：D解答参考：3. 在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？(A) 不变(B) 增大(C) 减小(D) 大于正确答案：B解答参考：4.图A～D所示结构均可作为图示连续梁的力法基本结构，使得力法计算最为简便的基本结构是：(A)(B)(C)(D)正确答案：C解答参考：5. 图示各结构在图示荷载作用下，不计轴向变形影响，产生弯矩的是(A)(B)(C)(D)正确答案：B解答参考：6.位移法的基本未知数是：(A) 结构上任一截面的角位移和线位移；>(B) 结构上所有截面的角位移和线位移；(C) 结构上所有结点的角位移和线位移；(D) 结构上所有结点的独立角位移和独立线位移。

正确答案：D解答参考：7. 位移法典型方程中的系数表示的是基本结构在(A)第i个结点位移产生的第j个附加约束中的反力（矩）；(B)第j个结点位移等于单位位移时，产生的第j个附加约束中的反力（矩）；(C) 第j个结点位移产生的第i个附加约束中的反力（矩）。

(D) 第j个结点位移产生的第j个附加约束中的反力（矩）。

正确答案：C解答参考：8.欲使图示结点A的转角＝0，应在结点A施加的力偶M ＝(A) 5i(B) －5i(C) C．(D)正确答案：D解答参考：9.位移法的适用范围：(A) 不能解静定结构；(B) 只能解超静定结构；(C) 只能解平面刚架；(D) 可解任意结构。

习题及参考答案【习题2】【习题3】【习题4】【习题5】【习题6】【习题8】【习题9】【习题10】【习题11】【习题12】【习题13】【习题14】【参考答案】习题22-1～2-14试对图示体系进行几何组成分析，如果是具有多余联系的几何不变体系，则应指出多余联系的数目。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图 题2-13图 题2-14图习题33-1 试作图示多跨静定梁的M 及Q 图。

(b)(a)20kN40kN20kN/m40kN题3-1图3-2 试不计算反力而绘出梁的M 图。

(b)5kN/m40kN(a)题3-2图习题44-1 作图示刚架的M 、Q 、N 图。

(c)(b)(a)20kN /m2kN /m题4-1图4-2 作图示刚架的M 图。

P(e)(d)(a)(b)(c)20k N /m4kN题4-2图4-3 作图示三铰刚架的M 图。

(b)(a)题4-3图4-4 作图示刚架的M 图。

(a)题4-4图4-5 已知结构的M 图，试绘出荷载。

(b)(a)题4-5图4-6 检查下列刚架的M 图，并予以改正。

(e)(g)(h)P(d)(c)(a)(b)(f)题4-6图习题55-1 图示抛物线三铰拱轴线方程x x l lfy )(42-=，试求D 截面的内力。

题5-1图5-2 带拉杆拱，拱轴线方程x x l lfy )(42-=，求截面K 的弯矩。

C题5-2图 题5-3图5-3 试求图示带拉杆的半圆三铰拱截面K 的内力。

习题66-1 判定图示桁架中的零杆。

(c)(b)题6-1图6-2 用结点法计算图示桁架中各杆内力。

(b)题6-2 图6-3 用截面法计算图示桁架中指定各杆的内力。

(b)题6-3图6-4 试求图示组合结构中各链杆的轴力并作受弯杆件的M 、Q 图。

(a)题6-4图6-5 用适宜方法求桁架中指定杆内力。

(c)(b)(a)题6-6图习题88-1 试作图示悬臂梁的反力V B 、M B 及内力Q C 、M C 的影响线。

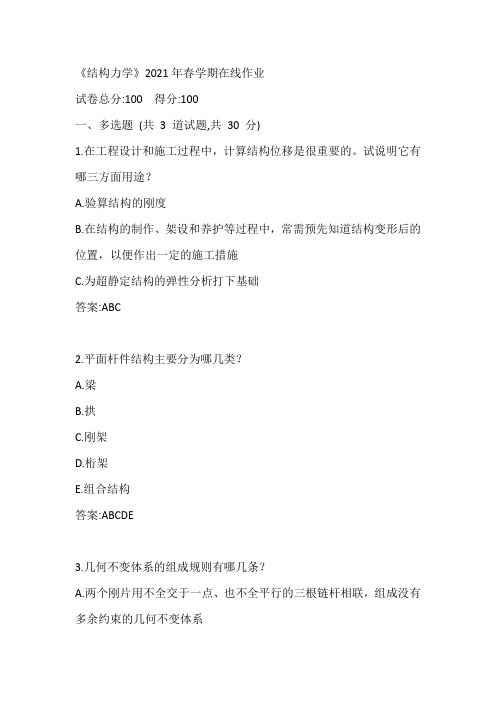

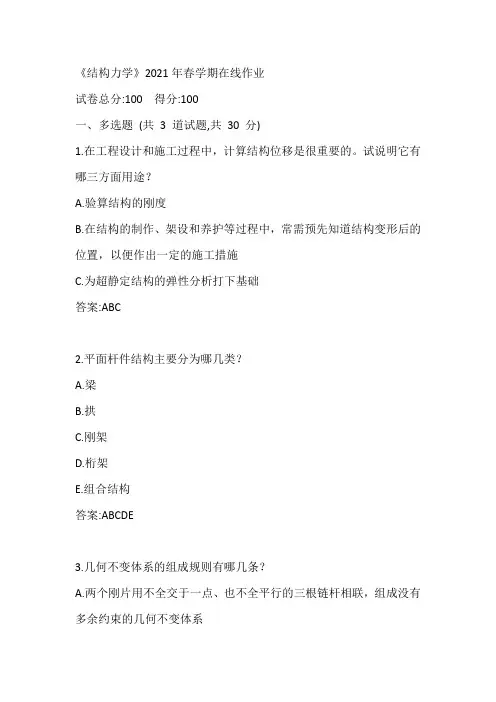

《结构力学》2021年春学期在线作业试卷总分:100 得分:100一、多选题(共3 道试题,共30 分)1.在工程设计和施工过程中，计算结构位移是很重要的。

试说明它有哪三方面用途？A.验算结构的刚度B.在结构的制作、架设和养护等过程中，常需预先知道结构变形后的位置，以便作出一定的施工措施C.为超静定结构的弹性分析打下基础答案:ABC2.平面杆件结构主要分为哪几类？A.梁B.拱C.刚架D.桁架E.组合结构答案:ABCDE3.几何不变体系的组成规则有哪几条？A.两个刚片用不全交于一点、也不全平行的三根链杆相联，组成没有多余约束的几何不变体系B.三个刚片用不在同一直线上的三个铰相联，组成没有多余约束的几何不变体系C.在一个刚片上增加一个二元体，仍为没有多余约束的几何不变体系答案:ABC二、判断题(共14 道试题,共70 分)4.结构的动力反应只与初始条件及动载荷有关。

答案:错误5.无阻尼单自由度体系自由振动时，质点的速度和加速度在同一时刻达到最大值。

答案:错误6.如果只有两端固定单跨梁的形常数和载常数，则铰支端的角位移及定向支座处的杆端横向线位移也必须作为位移法基本未知量。

答案:正确7.力矩分配法中的分配系数、传递系数与荷载无关。

答案:正确8.支座移动时对超静定结构的极限载荷没有影响。

答案:正确9.对称结构承受对称载荷时，总是按对称变形形式失稳。

答案:错误10.位移法典型方程的物理意义是反映原结构的位移条件。

答案:错误11.若载荷仅作用在多跨静定梁的附属部分上，则基本部分的内力等于零。

答案:错误12.在相同跨度和相同竖向荷载作用下，三铰拱的矢高f愈大，推力H 就愈小。

答案:正确13.在一个平面体系上增加二元体不会改变体系的计算自由度。

答案:正确14.用力法求解静定刚架在荷载和支座移动作用下的内力，只需知道各杆刚度的相对值。

答案:错误15.用能量法求有限自由度体系的临界荷载，所的结果为精确解。

答案:正确16.变形体虚功原理仅适用于线性弹性体系，不适用于非线性非弹性体系。

联结三个刚片的铰结点，相当的约束个数为：2个； 3个； 4个；4aa66367337db72. 图示体系为：A. 几何不变无多余约束；B. 几何不变有多余约束；C. 几何常变；D. 几何瞬变。

3. 图示体系为：A.几 何不变无多余约束；B. 几 何 不 变 有 多 余 约 束；C. 几 何 常 变D. 几 何 瞬 变 。

?4aa66367337db74.图 示， 体 系 是:A. 无 多 余 联 系 的 几 何 不 变 体 系；B. 有 多 余 联 系 的 几 何 不 变 体 系；C. 几 何 可 变 体 系D. 瞬 变 体 系 。

)D. 答题:D.（已提交）4aa66367337db7答题:D.（已提交）A. B. 答题: D.（已提交）4aa66367337db7C. ED.（已提交）5. 图示体系为几何不变体系，且其多余联系数目为 A. 1 ; B. 2 ; C. 3 ； C. * D.（已提交）6.图示体系内部几何组成分析的正确结论是A. 几 何不变且有 两个 多余联系；B. 几 何不变且有 一个 多余联系；C. 几 何不变且无 多余 联系；D. 几 何瞬变体系 （O:）D.（已提交）7.图示体系的几何组成为A.几何不变，无多余约束；B. 几何不变，有多余约束；C. 瞬变体系；D. 常变体系D.（已提交）8. 图示体系的几何组成为答题:4aa66367337db7D. 4。

'■答题：I D答题:4aa66367337db7C答题:4aa66367337db7 A. 几何不变，无多余约束；B. 几何不变，有多余约束；C. 瞬变体系；D. 常变体系。

4aa66367337db7答题:「A9.在图示体系中，A. 5、6、9 ；B. 5、6、7 ；C. 3、6、8 ；D. 1、6、7 oA.视为多余联系的D.（已提交）根链杆应是D.（已提交）10. 图示体系是几何不变体系。

4aa66367337db7F答题: 错.（已提交）11. 图示体系按三刚片法则分析，）三铰共线，故为几何瞬变体系。

《结构力学》第03章在线测试剩余时间：46:42答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）1、在梁的弯矩图发生突变处作用有什么外力？A、轴向外力B、横向集中力C、集中力偶D、无外力2、静定结构的内力与刚度A、无关B、绝对大小有关C、比值有关D、有关3、温度变化对静定结构会产生A、轴力B、剪力C、弯矩D、位移和变形4、桁架计算的结点法所选分离体包含几个结点A、单个B、最少两个C、任意个D、最多两个5、桁架计算的截面法所选分离体包含几个结点A、单个B、只能有两个C、两个或两个以上D、无穷多个第二题、多项选择题（每题2分，5道题共10分）1、外力作用在基本梁上时，附属梁上的A、内力为零B、变形为零C、位移为零D、反力为零E、位移不为零2、下列哪些因素对静定梁不产生内力A、荷载B、温度改变C、支座移动D、制造误差E、材料收缩3、梁上横向均布荷载作用区段的内力图的特征是A、剪力图平行轴线B、剪力图斜直线C、剪力图二次抛物线D、弯矩图平行轴线E、弯矩图二次抛物线4、如果某简支梁的剪力图是一平行轴线，则梁上荷载可能是A、左支座有集中力偶作用B、右支座有集中力偶作用C、跨间有集中力偶作用D、跨间均布荷载作用E、跨间集中力作用5、静定梁改变截面尺寸，下列哪些因素不会发生改变？位移A、轴力B、剪力C、弯矩D、支座反力E、位移第三题、判断题（每题1分，5道题共5分）1、对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，不会改变其内力分布，也不会改变其变形和位移。

正确错误2、静定结构在支座移动作用下，不产生内力。

正确错误3、刚架内杆件的截面内力有弯矩、轴力和剪力。

正确错误4、静定结构满足平衡方程的内力解答由无穷多种。

正确错误5、零杆不受力，所以它是桁架中不需要的杆，可以撤除。

结构力学网上作业题参考答案文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]东北农业大学网络教育学院结构力学网上作业题参考答案（2015更新版）第一章绪论一、填空1、答案：杆件；板壳；实体；杆件2、答案：从实际出发；分清主次，略去细节3、答案：滚轴支座；铰支座；定向支座；固定支座4、答案：相对移动；相对转动；力；力矩5、答案：相对移动；相对转动；力；力矩6、答案：平面杆件结构；空间杆件结构；静定结构；超静定结构7、答案：恒载；活载；固定荷载；移动荷载8、答案：静力荷载；动力荷载；集中荷载；分布荷载第二章平面体系的几何组成分析一、填空1、答案：几何不变；无，有2、答案：材料应变；几何形状和位置；0W≤3、答案：12-nn；3-4、答案：-125、答案：-36、答案：-10二、选择1、答案：A2、答案：B3、答案：A4、答案：A5、答案：A6、答案：A7、答案：D三、判断1、答案：×2、答案：×3、答案：√4、答案：×5、答案：√6、答案：×7、答案：√四、计算分析题（一）试分析图示体系的几何组成，要求有分析过程。

1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。

2、取扩大基础Ⅰ与刚片BC为研究对象，两者通过铰B和不通过该铰的链杆4相联，构成扩大基础Ⅱ。

3、取扩大基础Ⅱ与刚片CD为研究对象，两者通过铰C和不通过该铰的链杆5相联，构成扩大基础Ⅲ。

结论：该体系为无多余约束的几何不变体系。

（二）试分析图示体系的几何组成，要求有分析过程。

1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础Ⅰ。

2、取扩大基础Ⅰ与刚片CD为研究对象，两者通过不交于一点的三根链杆BC、4、5相联，构成扩大基础Ⅱ。

结论：该体系为无多余约束的几何不变体系。

（三）试分析图示体系的几何组成，要求有分析过程。

结构力学练习题及答案(总42页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一． 是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分） 1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二． 选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; ; ; .23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

=1F P482四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=×105 kN·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

构造力学1：[论述题]简答题1、简述刚架内力计算环节。

答：（1）求支座反力。

简朴刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要运用整体平衡和局部平衡求支座反力。

（2）求控制截面旳内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不持续点。

控制截面把刚架划提成受力简朴旳区段。

运用截面法或直接由截面一边旳外力求出控制截面旳内力值。

（3）根据每区段内旳荷载状况，运用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种措施，一是通过求控制截面旳内力作出；另一种措施是一方面作出M图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，运用投影平衡由杆端剪力求杆端轴力。

当刚架构造较复杂（如有斜杆），计算内力较麻烦事，采用第二种措施。

（4）结点处有不同旳杆端截面。

各截面上旳内力用该杆两端字母作为下标来表达，并把该端字母列在前面。

（5）注意结点旳平衡条件。

2、简述计算构造位移旳目旳。

答：(1) 验算构造旳刚度。

校核构造旳位移与否超过容许限值，以避免构件和构造产生过大旳变形而影响构造旳正常使用。

(2) 为超静定构造旳内力分析打基本。

超静定构造旳计算要同步满足平衡条件和变形持续条件。

(3) 构造制作、施工过程中也常需先懂得构造旳位移。

3、如何拟定位移法基本未知量。

答：（1）在刚结点处加上刚臂。

（2）在结点会发生线位移旳方向上加上链杆。

（3）附加刚臂与附加链杆数目旳总和即为基本未知量数目。

拟定线位移旳措施（1）由两个已知不动点所引出旳不共线旳两杆交点也是不动点。

（2）把刚架所有旳刚结点（涉及固定支座）都改为铰结点，如此体系是一种几何可变体系，则使它变为几何不变体系所需添加旳链杆数目即等于原构造旳线位移数目。

4、简述力法旳基本思路。

答：力法旳基本思路：将超静定构造旳计算转化为静定构造旳计算，一方面选择基本构造和基本体系，然后运用基本体系与原构造之间在多余约束方向旳位移一致性和变形叠加列出力法典型方程，最后求出多余未知力和原构造旳内力。

结构力学_在线作业_1交卷时间2020-01-20 11:47:26一、判断（每题5分，共20道小题，总分值100分）1.图（a）对称结构可简化为图（b）结构来计算。

（）（5分）正确答案您的答案是正确回答正确展开2.图示对称刚架，在反对称荷载作用下，半边结构图（c）所示。

（）（5分）正确答案您的答案是错误回答正确展开3.图示简支斜梁，在荷载P作用下，若改变B支座链杆方向，则梁的内力将是M、N不变，Q改变。

（）（5分）正确答案您的答案是错误回答正确展开4.计算图示桁架中指定杆件内力，各杆EA=常数，N2=−P/2。

（）（5分）正确答案您的答案是正确回答正确展开5.图（a）所示桁架结构可选用图（b）所示的体系作为力法基本体系。

（）（5分）正确答案您的答案是正确回答正确展开6.图示对称结构，EI=常数;较简便的力法基本结构如图所示。

（）（5分）正确答案您的答案是正确回答正确展开7.图示结构中杆AC由于加热伸长了Δ，则杆AB的变形是0。

（）（5分）正确答案您的答案是正确回答正确展开8.图示结构EI=常数，求K点的竖向位移时，由图乘法得:ΔK=（1/EI）×y1ω1。

（）（5分）正确答案您的答案是错误回答正确展开9.图示体系的几何组成为几何不变，无多余联系。

（）（5分）正确答案您的答案是正确回答正确展开10.图示为一刚架的力法基本体系，E=常数。

其δ12为EI/8。

（）（5分）正确答案您的答案是错误回答正确展开11.图示刚架，EI=常数，B点的竖向位移（↓）为Pl3/（6EI）。

（）（5分）正确答案您的答案是错误回答正确展开12.下图能用力矩分配法计算。

（）（5分）正确答案您的答案是错误回答正确展开13.图示结构EI=常数，在给定荷载作用下，固定端的反力矩为，逆时针旋转。

（）（5分）正确答案您的答案是正确回答正确展开14.图示简支斜梁，在荷载P作用下，若改变B支座链杆方向，则梁的内力将是M不变，Q、N改变。
