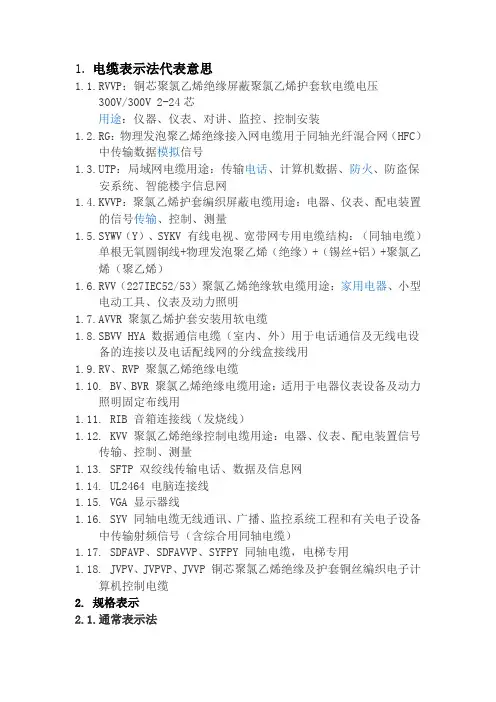

1.电缆表示法代表意思1.1.R VVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装1.2.R G：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号1.3.U TP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网1.4.K VVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量1.5.S YWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）1.6.R VV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明1.7.A VVR 聚氯乙烯护套安装用软电缆1.8.S BVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用1.9.R V、RVP 聚氯乙烯绝缘电缆1.10.BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用1.11.RIB 音箱连接线（发烧线）1.12.KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量1.13.SFTP 双绞线传输电话、数据及信息网1.14.UL2464 电脑连接线1.15.VGA 显示器线1.16.SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）1.17.SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用1.18.JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆2.规格表示2.1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.2.详细表示法因为分支电缆包含主干电缆和支线电缆。
计算机电缆介绍及屏蔽层作用据矿用电缆报道计算机电缆适用于交流额定电压为300/500V及以下对于防干扰性能要求高的电子计算机、检测仪器、仪表的固定连接。
产品标准企业标准型号名称DJYVP20电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽钢带铠装电缆。
DJYVP电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽电缆。
电缆导体的长期允许工作温度应不超过70℃在使用过程中电缆应防止高温直流辐射或接触电缆敷设环境温度应不低于0℃。
电缆敷设安装允许弯曲半径非铠装层电缆应不小于电缆外径的6倍铠装或屏蔽层结构电缆应不小于电缆外径的12倍屏蔽层结构的软电缆应不小于电缆外径的6倍。
下面werge_dryj介绍一下计算机电缆屏蔽层的作用一、引起干扰的主要原因1电阻耦合引入的干扰传导引入2电容电感耦合引入的干扰3计算机供电线路上引入的干扰4雷击引入的干扰注1、由于外施电压在线芯间电容耦合的作用下产生的静电干扰2、由于通电电流产生的电磁感应干扰。
总的来讲当邻近存在高电压、大电流干扰源时电气干扰更严重由于同一电缆的线芯之间的距离较小其干扰程度也远大于平行敷设的紧邻电缆。
二、屏蔽的选择1、开关量信号可用总屏蔽2、高电平模拟信号宜用对绞线芯的总屏蔽必要时也可用对绞线芯分屏蔽3、低电平模拟信号或脉冲量信号宜用对绞线芯的分屏蔽必要时也可用含对绞线芯分屏蔽的复合总屏蔽。
三、屏蔽电缆的作用屏蔽电缆的作用主要是防止1静电干扰2电磁感应3串音感应所产生之干扰确保系统传输正常运行061127 PLC控制系统抗干扰技术设计策略随着工业设备自动化控制技术的发展可编程控制器PLC在工业设备控制中的应用越来越广泛。
PLC控制系统的可靠性直接影响到企业的安全生产和经济运行系统的抗干扰能力是关系到整个系统可靠运行的关键。
本文详细介绍了影响PLC运行的干扰类型及来源并提出抗干扰设计的实施策略。
自动化系统所使用的各种类型PLC中有的是集中安装在控制室有的是安装在生产现场和各电机设备上它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
一．动力电缆多芯动力电缆在电缆中间接头处，其电缆铠装、金属屏蔽层应各自又良好的电气连接并相互绝缘；在电缆终端头处，电缆铠装层、金属屏蔽层应用接地线分别引出，并应接地良好。
交流系统单芯电力电缆金属层接地方式和回流线的选择应符合设计要求。
对于后面一句话的理解，因为这里面涉及的情况比较复杂，需要考虑很多因素和进行一些计算，需要由设计院给出明确要求。
但是对于35KV 以下，线路不长的情况下一般都采用单点接地。
二．电气控制电缆铠装电缆的铠装两侧应进行保护接地。
电气控制电缆金属屏蔽层的接地方式应符合下列规定:1．计算机控制系统的模拟信号回路控制电缆屏蔽层不得构成两点或多点接地，应集中式一点接地；2．集成电路，微机保护的电流、电压和信号的控制电缆屏蔽层应再开关安置场所与控制室同时接地；除本条第1款、第2款情况外的控制电缆屏蔽层，当电磁感应的干扰较大时，宜采用两点接地；静电感应的干扰较大时，可采用一点接地；3．双重屏蔽或复合式总屏蔽宜对内、外屏蔽分别采用一点、两点接地。
三．仪表电缆铠装电缆的铠装两侧应进行保护接地。
仪表电缆的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。
在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次电缆屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。
综上所述铠装电缆的两侧是都需要进行接地的，这里介绍几种常规的电缆铠装层接地方式。
1. 使用gland对铠装层进行接地。
铠装层通过gland内部的两个小组件C和R来保证铠装层与整个gland 的电气导通性。
2. 使用cable transit对铠装层接地，应用场景可参考下图。
这个就需要使用特制的模块，我从Roxtec网站上随便找了一个能够用来实现接地功能产品。
但是这种型制的总体造价较高，相对于gland 来说使用的不是很广泛。
3. 使用铜编织带和恒力弹簧对铠装层进行接地，这个现在主流的成套高低压电缆终端制作套装里都配套的这些。
仪表和控制系统接地和屏蔽1 仪表和控制系统接地的作用仪表和控制系统接地的作用有两个：一是安全，即保护人身安全和仪表及控制系统的安全；二是保障仪表和控制系统稳定、准确地运行，也就是保证信号通畅、抗御各种干扰。
2 仪表和控制系统接地的分类根据上述接地目的，仪表和控制系统的接地可作如下分类。
2.1保护接地、静电接地用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应作保护接地。
保护接地就是给危险电压提供一条通路，使之不经过人体。
针对危险电压，各国都有安全电压值的规定。
有些国家规定为50V和25V，日本规定为60V，我国习惯采用36V和12V，有些规定采用36V。
绝缘体或高电阻体由于感应或摩擦等原因均可能造成电荷积聚。
积聚的电荷可能对仪表和控制信号造成干扰，静电荷放电可能损坏仪表设备。
为防止静电的危害，一方面采取措施抑制静电的产生，另一方面应采用接地的方法给静电提供宣泄的通路，使之不能积聚。
已作保护接地的地方，即可认为已作了静电接地。
2.2工作接地工作接地又可分为信号回路接地、屏蔽接地和本安接地。
在仪表和控制系统中，信号分为隔离信号和非隔离信号，隔离信号一般可以不接地，非隔离信号需要建立一个公共参考点（一般为直流电源的负极）。
同时，这种电路的共模抑制电压通常很小，为了减少由此引进的共模干扰，也需对此公共点实行接地。
屏蔽接地是用来降低电磁场干扰、电缆的屏蔽层、排扰线、电缆保护管、电缆槽等均应接地才能起到屏蔽作用。
本安接地是指齐纳安全栅的接地（隔离型安全栅采用了隔离保护技术，不必作专门的接地）。
一般齐纳安全栅由直流24~30V供电，因此齐纳安全栅接地必须与直流电源公共端相连接。
另一方面，为了实现对交流短路的保护，安全栅接地又必须与交流供电中线连接。
3 仪表和控制系统的接地方式3.1单独接地早期国内一些规定及某些DCS制造厂要求，仪表和控制系统的保护接地接入电气安全接地网，工作接地则采用独立的、干净的接地装置与大地相接，两种接地网之间距离至少保持5m。
教你学会仪表电缆的选型仪表电缆主要用于自动控制系统、监控回路的信号传输，在化工装置中大量使用。
随着工程现场中对化工装置的安全性和可靠性要求越来越高，在工程设计中合理地选择仪表电缆，已成为制约整个控制系统安全、可靠运行的重要因素之一。
仪表电缆的选用主要是依据EN50288-7-2005 Multi-element metallic cables used in analogue and digital communication and control-Part7: Sectional specification for instrumentation and control cables，PAS 5308-1-2009 Control and instrumentation cables-Part1: Specification for polyethylene insulated cables，PAS 5308-2-2009 Control and instrumentation cables-Part2: Specification for PVC insulated cables等相关电缆标准。
在电缆导体、绝缘、电缆测试等方面，国际电工委员会(IEC)颁布的标准均有相关的规定，但是在IEC标准体系中，对仪表电缆却无针对性的要求。
在中国同样没有针对仪表电缆的国家标准或行业标准，国内的电缆厂商在制造电缆时多依据自身的企业标准来执行。
为利于产品质量的提高和控制，国家电线电缆质量监督检验中心于2009年发布了TICW/06-2009《计算机与仪表电缆》。
本文结合仪表电缆的国内外标准，重点对化工装置中常用仪表电缆的结构和性能指标进行了分析和归类整理。
1、仪表电缆的设计原则在化工装置中，仪表电缆在选型和设计时，常遵循如下设计流程：①确定所适用的设计标准。
根据项目合同和专利商等要求，合理选择电缆制造、检验和验收所遵循的国际标准、国家标准和行业标准，在满足项目设计要求的同时，不得与国家、行业和地方的相关标准存在冲突。
电力电缆和计算机电缆的规格和型号说明适用于交流额定电压300/500V或直流1000V及以下电子计算机网络及自动化控制系统的信号传输、抗干扰性能要求较高的检测装置和仪器仪表的连接的电缆。
1、使用特性电缆导体的长期允许工作温度应不超过70℃，在使用过程中电缆应防止高温直流辐射或接触；电缆敷设环境温度应不低于0℃。
2.电缆敷设安装允许弯曲半径：非铠装层电缆应不小于电缆外径的6倍；铠装或屏蔽层结构电缆应不小于电缆外径的12倍；屏蔽层结构的软电缆应不小于电缆外径的6倍。

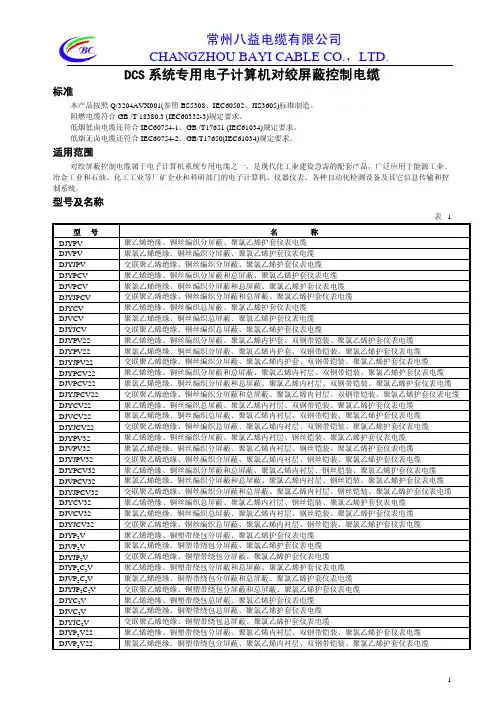

型号、名称、工作条件型号名称工作条件DJYPV 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVP 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2V 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3V 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVR 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVPR 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPVPR 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VR 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP2R 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP2VP2R 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VR 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYVP3R 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYP3VP3R 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽场合DJYPV22 聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP22 聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYPVP22 聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2V22 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP2－22 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP2VP2－22 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3V22 聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYVP3－22 聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合DJYP3VP3－22 聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装计算机电缆敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合注：可根据用户要求生产（ZR）阻燃型、（IA）本安型及耐高温型计算机电缆。

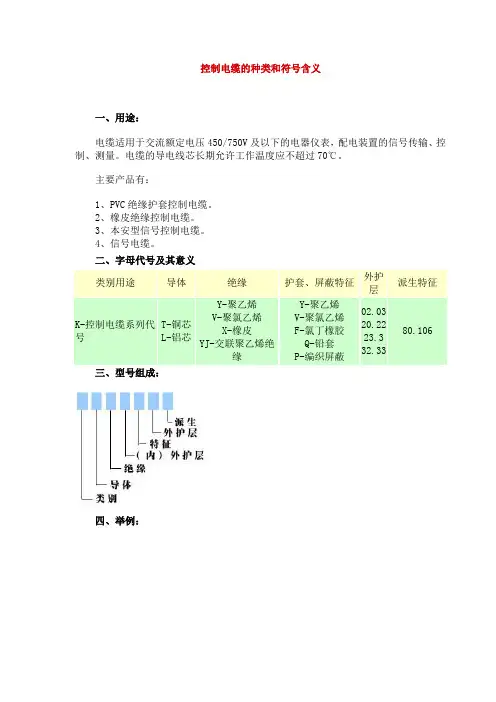

控制电缆的种类和符号含义一、用途：电缆适用于交流额定电压450/750V及以下的电器仪表，配电装置的信号传输、控制、测量。
电缆的导电线芯长期允许工作温度应不超过70℃。
主要产品有：1、PVC绝缘护套控制电缆。
2、橡皮绝缘控制电缆。
3、本安型信号控制电缆。
4、信号电缆。
二、字母代号及其意义三、型号组成：四、举例：铝芯聚乙烯绝缘钢带铠装，聚乙烯外护层控制电铜芯橡皮绝缘铅套钢带铠装电缆缆五、产品结构简图：1、铜导体2、PVC绝缘3、绕包带4、PVC护套5、铠装钢带6、内护层7、铠装细钢丝控制电缆的型号分类一、聚氯乙烯绝缘聚氯乙烯护套控制电缆1、用途：适用于常温下电器设备及仪表装置。
火警信号及各种自动装置信号的控制连接。
2、特点：该电缆敷设方便，施工简单，安全可靠。
阻燃性电缆还具有不易着火和火后不延燃的特点，电缆长期工作温度不超过+70℃，弯曲半径不小于电缆外径的10倍。
3、使用温度：-10℃~ +70℃4、电缆的型号、名称及主要用途。
二、耐高温控制电缆1、产品用途适用于交，直流额定电压450/750V及以下的高温，有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。
2、产品特性该电缆有耐高温、耐碱、耐油、耐氧化剂等特性，屏蔽型还具有抗干扰性能。
电缆长期工作温度-40℃~200℃。
3、电缆的型号、名称及使用范围：注：如需阻燃型（氧指数≥30）则需在型号前加特征代号“ZR”如：ZR-KHF4，ZR-KHF4PT 等，如需加钢带铠装，则需在型号的右下角加代号“22”，如：ZR-KHF422，ZR-KHF4P 22等。
4、电缆的规格和有关参数见下表：三、本安型信号控制电缆广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统，监制回路及保护线路等各种本安电路中，具有分析参数小，抗外界干扰和线间串扰等优点。
电缆的型号、名称和使用条件：说明：等。
（1）可根据需要生产PVC绝缘，PVC护套本安型控制电缆ia-k2（2）可根据需要生产钢带铠装本安信号控制电缆，需型号右下角加注代号“22”如ia-kYV表示钢带铠装。

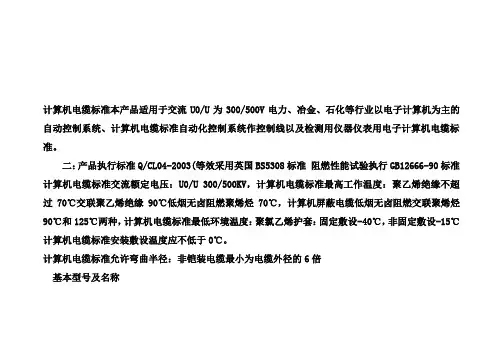

计算机电缆标准本产品适用于交流U0/U为300/500V电力、冶金、石化等行业以电子计算机为主的自动控制系统、计算机电缆标准自动化控制系统作控制线以及检测用仪器仪表用电子计算机电缆标准。
二：产品执行标准Q/CL04-2003(等效采用英国BS5308标准阻燃性能试验执行GB12666-90标准计算机电缆标准交流额定电压：U0/U 300/500KV，计算机电缆标准最高工作温度：聚乙烯绝缘不超过70℃交联聚乙烯绝缘90℃低烟无卤阻燃聚烯烃70℃，计算机屏蔽电缆低烟无卤阻燃交联聚烯烃90℃和125℃两种，计算机电缆标准最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃计算机电缆标准安装敷设温度应不低于0℃。
计算机电缆标准允许弯曲半径：非铠装电缆最小为电缆外径的6倍基本型号及名称1.聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)DJYV(R)P 聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆DJYPV(R) DJYPV(R)P DJYV(R)P2 DJYP2V(R) DJYP2V(R)P2DJYV(R)P3 DJYP3V(R) DJYP3V(R)P DJYVP(R)22 DJYP(R)V22DJYPV(R)P22 DJYV(R)P2-22 DJYP2V(R)22 DJYP2V(R)P2-22DJYVP3(R)-22 DJYP3V(R)22亚太屏蔽铠装计算机电缆标准实物图：公司简介亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、计算机电缆标准、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。
其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。
