电力工程-DBMIS预付费电表信息管理系统

DBMIS6电表管理信息系统使用手册第1章系统简介本系统是针对预付费电能表开发的一套给供电部门使用的售电管理软件，功能齐全，界面友好，结构清晰，操作方便，是推广使用预付费电表的有力工具。

了解电卡表售电系统整个售电系统所需的软硬件设备包括：预付费电表、IC卡读写器、IC卡、计算机终端管理系统。

关于电卡表预付费电表（简称电卡表），高精度、长寿命的静止式电子表，保证了长期稳定的计量准确性。

关于读写器读写器明华RD系列接触式IC卡读写器，读写器在售电过程中使用十分频繁，要求质量稳定。

读写器用一根串口数据线连接计算机的串行端口上。

连接速度（波特率）为9600bps。

通电后读写工作时有指示灯指示。

关于IC卡采用了标准加密IC卡，这种IC卡保密性好、安全可靠、通用性强、成本低廉，易第- 1 -页共38页于普遍推广采用。

关于管理软件管理软件在Windows 32位环境下设计开发，自带微软的MDAC数据访问部件，运行于MS Windows98 SE/2000，现在假设您已将系统成功安装在该平台上。

如果系统运行时显示不正常，请确保您的系统显示颜色设置至少为16位色800*600分辩率以上（32位真彩色1024*768尤佳）。

系统功能完备除应具有很强的业务处理功能外，还应具有较强的统计分析功能，提供全面的统计分析资料，为分析和决策提供帮助。

系统结构严密系统应提供严密的操作权限管理，方便、规范的基础资料录入功能，完善的资料备份、整理、恢复功能，保证系统运行的安全可靠。

系统界面美观系统应提供简便的操作方式和美观舒适的操作接口。

每个操作环节都有相应的提示信息，窗口和菜单的设计力求简单明了。

图1.1 主屏幕系统提供菜单、快捷工具栏和工具面板以便用户可以很方便地进入各模块。

菜单中包括了系统所有功能模块的控制；快捷工具栏包含日常业务和其它常用相关模块。

您可以很方便地使用您具有操作权限的各模块。

菜单结构1登录管理2日常业务3用户管理4查询报表开机人员登录开户配表登记用户档案管理购电第- 2 -页共38页情况查询更改人员密码营养售电服务销户恢复处理表库情况查询检查登录日志电表数据管理超时用户分析抄表情况查询退出管理系统电表更换处理各区售电分析类型对照查询报停退费处理各月售电分析营业售电报表恢复购电处理电表管理报表统计汇总报表5设置维护 6 电卡7帮助系统设置维护读入电卡数据帮助目录人员电价设置补用户购电卡使用手册数据库修改补电表设置卡版权信息数据库压缩制作专用电卡数据库备份读写设备选择数据库恢复功能概述DBMIS 预付费电表信息管理系统，它包括：登录管理、日常业务、用户管理、查询报表、设置维护、电卡读写等六个功能模块。

DBMIS6.15D预付费系统安装说明及注意事项说明：安装软件时，只需安装盘中的DBMIS6电表管理系统，（预置卡：每批表只需一张，可通用，预置卡的度数由厂方直接预置20度，次数将在第一次购电中自动扣除，第一次购电量必须大于预置的度数），预置卡的目的是电工安装电表时可先给用户的预支用电，。

(具体一些细节可阅读系统中的各项说明) 安装密码888615系统登陆账号：--- 名字：管理员。

密码：800001系统注册：依次填写收费站编号、收费站名称、管理单位名称、系统注册编码（必须填写）（建议填写所在地区邮政编码）。

点击保存注册设置。

填写人员设置，然后退出，再点击保存设置即可。

开户：点击开户→选择电表类型和电价类型、限容方式（一般居民用户请选择超容断电）（其它不用动）→点击本批设定不变→点击开户配表（此时颜色变灰色）→写入电表厂号→再点击本批设定不变→确定→确定→再依次填写用户姓名、单位名称、用户地址、联系电话等信息→再写入购电电量（必须大于预置卡的度数）→写完后依次点击按金额计、报警电量、购电金额→之后再点击收费确认无误→保存→确定→确定→打印发票。

限容方式： 0=不限容、1=超容断电二种方式；(这里建议使用超容断电方式)不限容：不对用户的用电功率进行控制，但易由于用户长期大负荷用电造成电卡表损坏；超容断电：对连续超过报装容量功率时间达到30秒，实施拉闸断电保护；但对于一些不允许断电的如工业用户不合适。

注意：第一购电（开户）的电量必须大于预置卡中的电量。

第二次及以后购电：直接点击售电→点击特许购电，接着就和首次开户售电一样的。

预付费电表常见问题及处理1.用户反映电量送不进电表，怎么办？答：用户新购电量送不进电量，可能是：A电表编号不符---购电卡内的电表编号与电表内的电表编号不符。

都可以用“查电卡”检查,核对电表显示的电表编号。

大都出现在用户第一次购电就送不进电量。

原因1：用户初次使用，应指导用户把电卡按正确方向插入并插到位。

人民电器集团仪器仪表有限公司预付费电能表管理系统安装说明一、系统软件的安装:1、装入光盘,打开图1安装管理软件，密码为888615,安装前可以阅读（图2）图1 图22、连接读卡器时，接口连接不上可以更换接口或者电脑，当电脑右下角有新硬件显示（见图3）即可使用图33、以下为旧版本软件安装方法：大光盘：预付费电表管理系统安装软件小光盘：USB驱动程序安装软件①将大光盘中的setup01.exe（见图4）安装在计算机上，密码为：888615；②如果使用的读卡器为ＵＳＢ接口（见图5）（此时先不要将读卡器连接在电脑上)则将小光盘中的USB接口驱动安装软件LZUSBDrive_Installer V1。

0.exe （见图6）安装在计算机中,并将MWIC_32。

DLL文件（见图7)替换到预付费电表管理系统的根目录中：即D:\DBMIS6中，之后就可以将读卡器插入计算机上，有些计算机USB接口，即使替换USB接口驱动后,仍然无法连接，可以更换其他接口或者更换其他计算机；图4图5图6图7二、系统注册：打开管理软件输入密码为编号：800001进入系统，图8 图9是否注册，试用学习点击取消，注册点击确定进入；三、正式注册：点击确定，进入注册授权，（注意正式使用时，一定要注册）。

图101、收费站编号：0,不变。

2、系统注册编码，建议选择当地的邮政编码，注册后不可更改，记住编码以防计算机出现故障后，编码忘记。

3、数据库存放路径默认为D盘，并对数据库文件（D:\DBMIS6中DATA文件夹实时备份到移动硬盘等本计算机以外的存储设备中）进行备份，以免用户数据丢失，其他按实际情况填写；最后保存设置四、在上图界面点击进入系统选项进行设置图11普通居民用户报警方式一般选择固定电量也可选择自动定比,其他不用更改,IC读卡器选择旧版本为明华公司，最后选择保存系统选项;另外如果有些用户必须一直供电，不可断电，就在赊欠限量中填写供电部门允许的赊欠电量,并在开户时，限容方式选择不限;至于发票和界面按实际情况填写；图12五、在系统管理工具界面选择人员设置图13点击增加，填写操作人员姓名、编码以及操作人员权限（按照管理员、售电员、查电人员等设置）,点击修改可修改姓名和权限；六、在上图界面点击电表类型，进行电表相关参数的设置图14选择电表类型，如果没有，则点击增加进行选择（务必了解用户的电表规格类型）包括电表常数、表安培数、电表电压、电表相数、过载倍数，电表类型；最后，电价类型和线路区域按实际情况填写;七、登录人员密码修改更改位置在登录界面左侧偏上（更改人员密码)，此更改为登录人员本人的密码更改.例如,一售电员叫任民，登录后要更改密码，即只更改任民本人的密码,他人无法更改任民的密码。

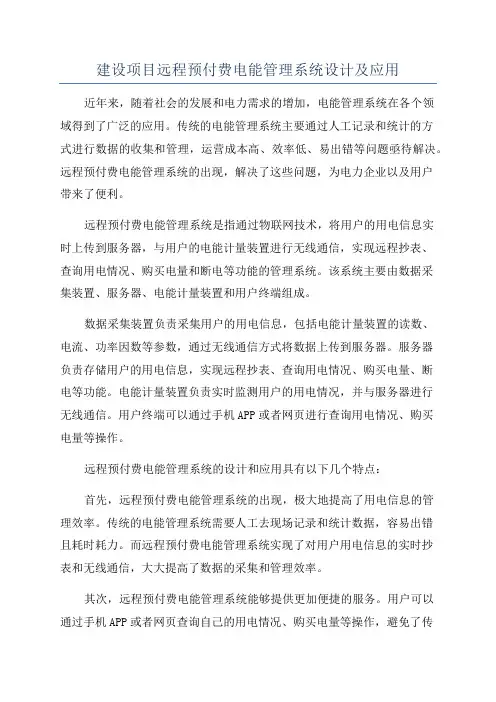

建设项目远程预付费电能管理系统设计及应用近年来，随着社会的发展和电力需求的增加，电能管理系统在各个领域得到了广泛的应用。

传统的电能管理系统主要通过人工记录和统计的方式进行数据的收集和管理，运营成本高、效率低、易出错等问题亟待解决。

远程预付费电能管理系统的出现，解决了这些问题，为电力企业以及用户带来了便利。

远程预付费电能管理系统是指通过物联网技术，将用户的用电信息实时上传到服务器，与用户的电能计量装置进行无线通信，实现远程抄表、查询用电情况、购买电量和断电等功能的管理系统。

该系统主要由数据采集装置、服务器、电能计量装置和用户终端组成。

数据采集装置负责采集用户的用电信息，包括电能计量装置的读数、电流、功率因数等参数，通过无线通信方式将数据上传到服务器。

服务器负责存储用户的用电信息，实现远程抄表、查询用电情况、购买电量、断电等功能。

电能计量装置负责实时监测用户的用电情况，并与服务器进行无线通信。

用户终端可以通过手机APP或者网页进行查询用电情况、购买电量等操作。

远程预付费电能管理系统的设计和应用具有以下几个特点：首先，远程预付费电能管理系统的出现，极大地提高了用电信息的管理效率。

传统的电能管理系统需要人工去现场记录和统计数据，容易出错且耗时耗力。

而远程预付费电能管理系统实现了对用户用电信息的实时抄表和无线通信，大大提高了数据的采集和管理效率。

其次，远程预付费电能管理系统能够提供更加便捷的服务。

用户可以通过手机APP或者网页查询自己的用电情况、购买电量等操作，避免了传统的排队等待购买电量的麻烦。

同时，系统还支持自动断电功能，当用户用电量低于一定值时，系统会自动进行断电，提醒用户补充电量。

再次，远程预付费电能管理系统具有较低的运营成本。

传统的电能管理系统需要人工进行数据采集和统计，不仅耗时耗力，还需要雇佣专业人员进行管理。

而远程预付费电能管理系统通过物联网技术实现了自动抄表和无线通信，减少了人力成本和运营成本。

DBMIS6预付费售电系统简易操作说明系统流程图①售电卡丢失②报停退费系统安装系统设置③电表轮换④相关报表⑤相关查询⑥相关修改建库日常业务一、系统安装安装密码为“888615”，系统安装建议安装在XP下。

二、系统设置2.1系统安装成功会提示是否注册，如不注册可学习使用，如注册系统自动转到“系统设置选项”填入单位名和系统编码，单机使用应选工作站选“0”为数务器，数据库为默认路径。

注：系统注册后自带数据库将被格式化。

2.2转入“注册授权”旁边的“系统选项”连上读卡器测试端口，一般电脑不接其它设备可选COMl，点“测试端口”，成功连上读卡器。

2.3转入“设置维护”里的人员电价设置。

2.3.1“操作人员”设置，点“增加”输入人员姓名，人员权限后而全部打上钩，即赋于此人所有的权限了，他就相当于管理员了。

注：密码不可修改，其它不需要人员可以删除了。

2.3.2“电表类型”设置点“增加”，按照实际电表常数、安培数、电表相数和型号版本，选择好后关保存，其它不需要的电表型号也可以删除，以免混淆。

2.3.3“电价类型”设置点“增加”，输入电价类型、名称、电单价，点保存，然后可以删除系统自带的电价类型了，以免混淆。

2.3.4线路区域，只有在线路较多或小区楼幢较多时可以按楼幢或按变压器台区划分。

注：以上操作设备成功后，其相关字段会在以后操作中被引用，所以设置时请慎重。

三、日常业务3.1电表入库登记日常业务进入“电表数据管理”下拉菜单里选择要入库的电表类型，在表型确认前的方框里打上钩，右下角的“添加新表”即变成黑体可用了，输入电表厂号和起度，“数据入库”即变成黑体可用了，点数据入库即添加了一只新表入库。

3.2开户配表登记。

3.2.1日常业务进入“开户配表登记”在“显示待配表库存”前打上钩，下面即可显示所有待配的电表，想配哪只表给用户可直接点击选取，也可在上方先选择电表类型，倍率限容方式及电价类型选择好后点“开户配表”查找待配表库存的电表厂号。

预付费售电信息管理系统操作说明（版）(一)、系统概述：欢迎利用预付费售电信息管理系统，该系统是为预付费电能表服务的一套收费管理软件。

它不但具有营业售电的功能，同时兼有效户、电表信息管理功能和对用户水费、房租、煤气费、取暖费等收费项目的收缴监控功能，起到一卡管多费的作用。

它综合了数据库技术、运算机通信技术，为用户提供了壮大的系统功能和友好的操作界面。

该系统可大大提高供电部门的工作效率，实现供用电管理的规范化和现代化。

系统特点：一、Windows操作界面、界面友好、简单易学、利用方便。

二、采用模块化结构，可按照需要进行功能剪裁和重组。

3、采用电卡售电，保证一表一卡。

4、电卡为智能IC卡，用户必需依照规定方式操作，如有违规行为电卡将自动锁死，有效避免破密。

五、电脑随机生成电表和智能卡密码，有效避免厂家的违规操作，增加了用电环节的靠得住性。

六、完善的数据安全机制，每次退出系统时都要保留当前环境，有效地减少数据丢失、破坏现象。

7、系统功能壮大，其同时兼有效户信息、电表信息管理功能和数据查询统计功能。

系统运行环境：主机：586以上微机，32M以上内存，硬件端口正常。

操作系统：中文WINDOWS98/me/2000/XP。

系统安装：将系统光盘插入光驱中，运行4。

0文件夹下SETUP，按系统提示进行安装，安装完成后，在WINDOWS【开始】菜单的【程序】中会出现一【预付费售电管理信息系统】程序组，在其当选择【预付费售电管理系统】程序项既可进入售电管理系统。

（特殊情形按照系统盘中安装说明进行）注：在利用进程中请不要进行系统安装，不然可能出现丢失所有数据。

如需安装请先与厂商联系。

如发生问题，本公司概不负责。

(二)、系统菜单说明：一、菜单功能说明：（1）、用电户管理【开户】为用户制作开户卡【购电】用户进行日常购电【退电记录】制作结算卡，将结算卡插入电表后到供电单位办理正式的销户或换表手续【换表】用户持结算卡办理换表手续，同时将原卡制为初始化卡【销户】用户持结算卡办理注销手续，同时将卡制为空白卡【坏表管理】按照用户电表的码盘度数，为用户办理退电手续，同时为用户制作新的开户卡【修改用户信息】修改用电户的大体信息（2）、电卡管理【电表管理】用于显示电表的一些大体信息【初始化串口】对电脑与售电机进行初始化工作【补卡】为用户补办开户卡、购电卡、结算卡【制作检查卡】制作检查卡，通过此卡可查询用户电表的详细情形【读取卡数据】读取开户卡、购电卡、结算卡、检查卡中的数据【清除卡数据】清除开户卡、购电卡、结算卡、检查卡中的数据，完成后该卡可作为新卡利用（3）、用户信息设定【管理区域设定】设定所属区域管理结构图，为以后查询统计利用【工作单位设定】设定电表用户单位【用户信息设定】按区域结构图，录入电表用户名单【住户信息快速生成】用于快速生成住户的大体信息【设置同物业数据库的关系】设置同物业管理软件的对应关系（4）、综合查询【用户购电信息】查询某一用电户信息【用户购电综合查询】查询某一段时刻的售电情形【购电情形统计】查询某一月份售电总量及金额【未购电用户查询】查询某一段时刻示购电用户清单【用户卡信息】查询用电户姓名住址及卡编号（5）、数据管理【数据备份】备份系统数据【数据恢复】恢复备份过的系统数据（6）、系统保护【系统参数设置】进行系统环境的设置工作【代码保护】用于设置系统的一些大体参数【操作员管理】设定利用系统的操作人员及权限【操作员口令修改】修改操作员口令【电价管理】设定电价类别及电价【电价细目管理】用于设定电价具体细项【用电类型管理】设置用电户的类别【删除用户】用于删除已开户用户(三)、利用说明：一、系统设置：1、如何进行系统设置：单击【系统保护】菜单下的【系统参数设置】项，如图3，进入系统设置界面，本模块主要完成系统运行参数的设置工作，系总共有6个参数需要用户进行设定，各参数的含义如下：大体参数：此项目用于设置以下几项内容:(1)、物业单位名称，(2)、物业管理软件名称，(3)、缺省码盘度数，(4)、缺省电表常数，(5)、未购电提示距离单据打印方式：该项可选择购电后是不是打印单据，按如实际情形选择。

网络式预付费电能管理系统珠海横琴派诺技术有限公司目录1. 方案设计 (3)1.2方案介绍 (3)1.3方案特点 (4)1.4.3现场设备层设备 (5)2功能介绍 (7)2.1日常业务模块 (7)2.2其他业务模块 (11)2.3报表功能模块 (11)2.4统计分析模块 (12)2.5基础资料维护模块 (12)附录：简易售电程序 (14)1. 方案设计网络预付费模式，即用户必须先买电，后用电。

预付费电表采用集中安装的方式，都安装在弱电井旁的电表间。

每个需要计费商铺安装独立的网络预付费电表，为每个铺进行单独用电计量,实现在线监测和远程控制为一体.网络预付费电能表中保存有用户的购电量信息，电表实时扣减用户购电量，低余额短信自动提醒,恶性负载自动识别,一旦用户购电量为零，电表即拉闸断电，停止电力供应；用户再次购电后，即可自动合闸供电，不需要电费催收,不需要人工插卡,一站式服务,减少物业人员的工作量降低安全隐患.1.2方案介绍SmartPM1100网络预付费管理系统。

本系统是珠海派诺在综合、比较目前市场上各种预付费方案优缺点基础上，选用最佳的STS 国际标准，成功打造而成的先进人性化智能的预付费方案，方案架构如下图所示。

系统逻辑上分为三个层次：1) 主站管理层：主要指SmartPM1100预付费售电管理软件及其运行的计算机、打印机、UPS 电源等，这是本系统的核心部分。

主要提供：租户售电、网络装电、电量采集、窃电监测、分析报表等功能。

2) 网络通讯层：主要包括预付费电表集中器PMAC3503、MOXA 网络交换机、TCP 网络、RS485网络；本层负责搭建计费管理主站与现场电表间构网络通讯桥梁，为计费管理主站远程装电、远程采集电表数据、远程监察用户用电提供通信通道。

3) 现场设备层：主要是SPM95XX 系列网络预付费电能计量仪表，这是本系统的关键部分。

用于存储租户购置的电度数，计量实际用电量，依据剩余TCP/IPRS485RS485RS485用电量给用户发出分级告警，依据设定的用电透支额度判断在何时进行断电等等。

DBMIS6预付费售电系统简易操作说明系统流程图①售电卡丢失②报停退费系统安装系统设置③电表轮换④相关报表⑤相关查询⑥相关修改建库日常业务一、系统安装安装密码为“888615”，系统安装建议安装在XP下。

二、系统设置2.1系统安装成功会提示是否注册，如不注册可学习使用，如注册系统自动转到“系统设置选项”填入单位名和系统编码，单机使用应选工作站选“0”为数务器，数据库为默认路径。

注：系统注册后自带数据库将被格式化。

2.2转入“注册授权”旁边的“系统选项”连上读卡器测试端口，一般电脑不接其它设备可选COMl，点“测试端口”，成功连上读卡器。

2.3转入“设置维护”里的人员电价设置。

2.3.1“操作人员”设置，点“增加”输入人员姓名，人员权限后而全部打上钩，即赋于此人所有的权限了，他就相当于管理员了。

注：密码不可修改，其它不需要人员可以删除了。

2.3.2“电表类型”设置点“增加”，按照实际电表常数、安培数、电表相数和型号版本，选择好后关保存，其它不需要的电表型号也可以删除，以免混淆。

2.3.3“电价类型”设置点“增加”，输入电价类型、名称、电单价，点保存，然后可以删除系统自带的电价类型了，以免混淆。

2.3.4线路区域，只有在线路较多或小区楼幢较多时可以按楼幢或按变压器台区划分。

注：以上操作设备成功后，其相关字段会在以后操作中被引用，所以设置时请慎重。

三、日常业务3.1电表入库登记日常业务进入“电表数据管理”下拉菜单里选择要入库的电表类型，在表型确认前的方框里打上钩，右下角的“添加新表”即变成黑体可用了，输入电表厂号和起度，“数据入库”即变成黑体可用了，点数据入库即添加了一只新表入库。

3.2开户配表登记。

3.2.1日常业务进入“开户配表登记”在“显示待配表库存”前打上钩，下面即可显示所有待配的电表，想配哪只表给用户可直接点击选取，也可在上方先选择电表类型，倍率限容方式及电价类型选择好后点“开户配表”查找待配表库存的电表厂号。

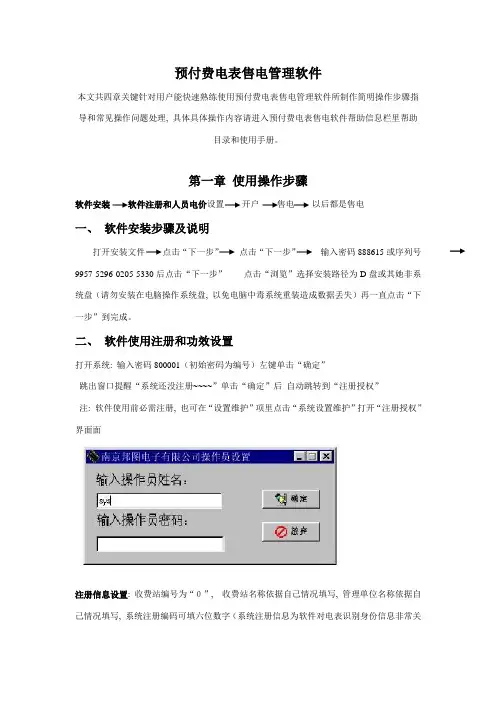

预付费电表售电管理软件本文共四章关键针对用户能快速熟练使用预付费电表售电管理软件所制作简明操作步骤指导和常见操作问题处理, 具体具体操作内容请进入预付费电表售电软件帮助信息栏里帮助目录和使用手册。

第一章使用操作步骤软件安装软件注册和人员电价设置开户售电以后都是售电一、软件安装步骤及说明打开安装文件点击“下一步”点击“下一步”输入密码888615或序列号9957-5296-0205-5330后点击“下一步”点击“浏览”选择安装路径为D盘或其她非系统盘（请勿安装在电脑操作系统盘, 以免电脑中毒系统重装造成数据丢失）再一直点击“下一步”到完成。
