绿篱修剪机的技术要求及操作规程

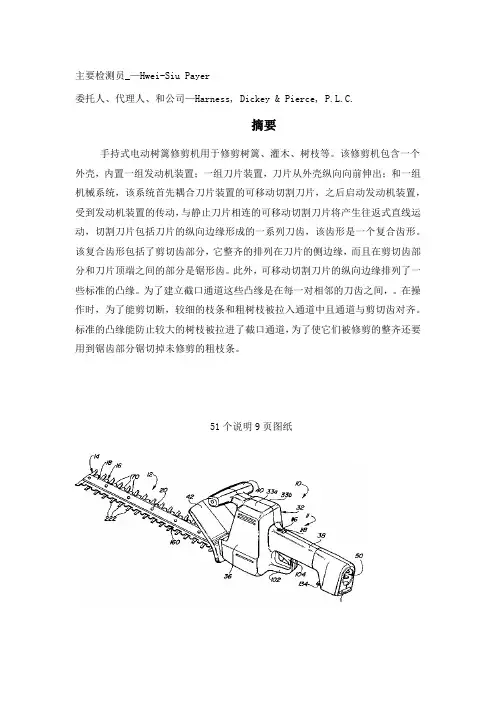

主要检测员_—Hwei-Siu Payer委托人、代理人、和公司—Harness, Dickey & Pierce, P.L.C.摘要手持式电动树篱修剪机用于修剪树篱、灌木、树枝等。

该修剪机包含一个外壳，内置一组发动机装置；一组刀片装置，刀片从外壳纵向向前伸出；和一组机械系统，该系统首先耦合刀片装置的可移动切割刀片，之后启动发动机装置，受到发动机装置的传动，与静止刀片相连的可移动切割刀片将产生往返式直线运动，切割刀片包括刀片的纵向边缘形成的一系列刀齿，该齿形是一个复合齿形。

该复合齿形包括了剪切齿部分，它整齐的排列在刀片的侧边缘，而且在剪切齿部分和刀片顶端之间的部分是锯形齿。

此外，可移动切割刀片的纵向边缘排列了一些标准的凸缘。

为了建立截口通道这些凸缘是在每一对相邻的刀齿之间，。

在操作时，为了能剪切断，较细的枝条和粗树枝被拉入通道中且通道与剪切齿对齐。

标准的凸缘能防止较大的树枝被拉进了截口通道，为了使它们被修剪的整齐还要用到锯齿部分锯切掉未修剪的粗枝条。

51个说明9页图纸Fig-10fRg-12lFig-16绿篱修剪机结合剪切和锯切装置本发明领域本发明涉及一种便携式绿篱修剪机，尤其是，一种改进的微调刀片组件，沿着同一个纵向能够产生单刃单行程和单刃多行程。

本发明背景众所周知，很多的便携式电动（即气或电）绿篱修剪机都是修剪生长植物等，例如，灌木，绿篱，茎杆，小树枝，等。

传统上，便携式绿篱修剪机包括一个刀片装置，装置上有一个叠加的加长型刀片，至少有一个是通过往返式运动以此建立一个“剪切”动作，特别是，在剪切刀片的纵向边缘至少有一个刀齿与梳刀的梳齿配合，其修剪生长植物的原理是，剪切刀片、梳刀都是以往复驱动建立一个反往复式刀片组件。

在其它应用中，往复剪切刀片上的刀齿与一个固定的梳齿刀配合使用，同样可以建立单刃剪切作用。

一个便携式绿篱修剪机在经常使用的过程中所遇到的问题是由于有限的切割路径之间建立比较紧密的相邻刀齿和刀梳的间距使它不能剪切粗枝条。

绿篱机操作规程一、启动前检查1、检查销上刀片锁具，2、检查组合移动开关是否灵活，必须能很容易地移动STOP或O 位置。

3、油门启动器和油门内部连接机构必须灵活，油门启动器必须可以自动恢复到怠速位置。

4、检查火花塞插头是否安全，如松动插头会引起电弧，引起火灾。

5、检查刀片是否有变形及润滑情况。

6、检查把手是否有油脂和污垢，以便安全控制机具。

7、检查油箱内混合油量，混合油比例为1：25二冲程机油（机油1、汽油25）。

二、启动操作1、将停机开关推至启动位置。

2、把机具放在开阔坚硬地面上，确保身体平稳，安全抓住机具。

3、绿篱机刀片要远离地面和其他障碍物。

4、机具启动后，怠速运转3-5分钟。

5、进入作业现场后，必须清除作业面杂物。

6、作业现场不得其他人进入。

7、经常检查刀片的松紧程度。

新刀片比用过一段时间的刀片需要更频繁的调紧。

8、修剪操作时，先下后上。

9、中途给绿篱机加油时必须关闭发动机，待冷却后才可加燃油。

10、操作者要查看机具工作情况，如发现异响，必须立即停机检查。

三、停机操作1、绿篱机不得长时间高速运转，中途须停机休息。

2、停机前怠速运转3-5分钟后再停机。

3、工作结束后临时存放机器，让发动机冷却，存放在干燥的地方，远离火种。

四、维护保养1、工作结束后，清理油污及灰尘，清理刀片，涂上润滑油。

2、保养时必须清理火花塞上积碳。

3、每使用25小时润滑一次齿轮箱。

五、注意事项1、绿篱机仅用于切割树篱、灌木、矮树丛等，请勿将其它用途，以免损坏机具或发生意外。

2、使用前详细阅读使用说明书及安全注意事项。

3、操作人员必须按要求正确穿戴劳保用品。

4、绿篱机运输时，要关闭发动机，务必安装刀片防护装置（刀片鞘）。

5、绿篱机与加油地点保持至少3米的距离。

园林机械‖常⽤园林机械操作规程！随着中国园林绿化的发展，园林机械⾏业发展迅速，越来越多的养护开始使⽤园林器械作为辅助⼯具减少⼈⼯成本，提⾼⼯作效率，但你可能不知道这些园林器械操作必须遵循⼀定的操作流程，才能更安全、更⾼效，下⾯让我们⼀起来了解⼀下常⽤的园林器械操作流程吧。

草坪剪草机剪草机使⽤前的⼯作步骤1）在使⽤前⾸先检查剪草机的机械部位是否正常。

2）检查剪草机的割草机⼑⽚是否松动和能否继续使⽤。

3）检查发动机的机油含量，是否在规定的使⽤范围（刻度线）。

4）检查剪草机的汽油，在正常使⽤前应先加好汽油。

5）在空地调节好剪草机的割草⾼度，4⾄5厘⽶。

剪草机在使⽤过程中应注意1）割草前应先捡除草地上的⽯块、⽊棍等杂物。

2）将⾮⼯作⼈员劝离⼯作现场，以免机械在⾼速运转时抛出杂物击伤他⼈，造成⼈⾝伤害。

3）剪草机在⼯作4⾄5⼩时后，应检查机油含量，不⾜时应及时增添机油，以免损坏剪草机，造成经济损失。

4）停机加油时，灭绝⽕种，严防发⽣⽕灾。

剪草机的操作⽅法1）⾸先将剪草机的油路控制开关控制在最⼤范围的3/4位置。

2）左⼿控制剪草机油门离合器线，右⼿拉动发动机、尼龙绳，多次拉动，到正常发动机械为⽌。

3）剪草应根据草地的草的⾼度，适当调节机械，太长的草应作两次来修剪，因为⼀次修剪会使机器负荷太重⽽导致发动机⾃动停机并损坏。

4）推剪草机不要猛推，要根据剪草机的本⾝发动机的负荷声⾳来控制，速度不能太慢，否则会造成能源损耗，也不能太快，否则会造成剪草机底部堵塞及发⽣⾃动停机等故障。

剪草机的保养⼯作1）在每次使⽤后应对剪草机上的尘⼟和油垢及时清除。

1）在每次使⽤后应对剪草机上的尘⼟和油垢及时清除。

2）检查剪草机的各部位是否正常，发现问题处理，做到常检查、勤保养。

3）经常保持对剪草机的空⽓滤清器进⾏检查，发现太多的尘⼟与杂物随时清除，保持⼲净。

4）使⽤后，⼊库必须作好各种记录。

打边机使⽤前的⼯作步骤使⽤前的⼯作步骤1）检查打边机的机械部位是否正常。

绿篱的修剪与养护技术作者：郭伟丹来源：《新农业》2015年第03期绿篱是由萌芽力、成枝力强、耐修剪的树种，密集呈带状栽植而成，也称植篱、生篱。

绿篱可修剪成各种造型，并能相互组合，从而提高了观赏效果和艺术价值。

此外，绿篱还能起到遮盖不良视点、隔离防护、防尘防噪、引导游人观赏路线等作用。

适宜绿篱的植物很多，如女贞、大叶黄杨、小叶黄杨、桧柏、侧柏、冬青、野蔷薇等。

绿篱的高度依其防范对象决定，有绿墙（160厘米以上）、高篱（120～160厘米）、中篱（50～120厘米）和矮篱（50厘米以下）。

绿篱进行修剪，既为了整齐美观，增添园景，也为了使篱体生长茂盛，长久不衰。

1; 绿篱自然式修剪在公园绿地上分隔小区和遮掩破旧角落、旧建筑物墙面、厕所及围墙时，在其前方或四周种植绿墙或高篱，以隔断游人视线，这类绿篱常采用自然式修剪。

修剪时，适当控制高度，并疏剪病虫枝、干枯枝，任枝条生长，使其枝叶相接紧密成片提高阻隔效果。

机关、工厂和单位用于防范的刺篱和花篱，也以自然式修剪为主。

花篱开花后略加修剪使之继续开花，冬季修去枯枝、病虫枝，对萌发力强的树种，盛花后进行重剪，使新枝粗壮，篱体高大美观，如栀子花、蔷薇等。

2; 绿篱整形式修剪2.1; 中篱和矮篱修剪中篱和矮篱常用于草地、花坛镶边，或组织人流的走向，这类绿篱大都低矮。

绿篱种植后剪去高度的1/3～1/2，修去平侧枝，统一高度和侧面萌发枝条，促使下部侧芽萌生成枝条，形成紧枝密叶的矮墙，显示立体美。

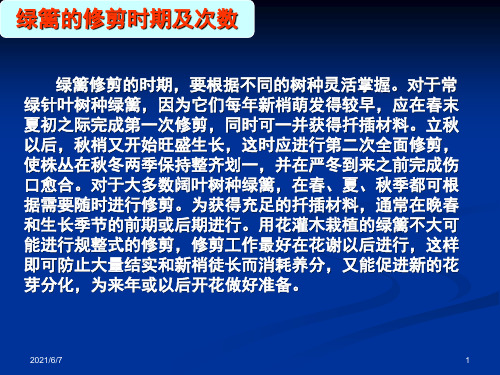

绿篱每年最好修剪2～4次，使新枝不断发生，更新和替换老枝。

整形绿篱修剪时，顶面与侧面兼顾，可同时进行，不应只修顶面不修侧面，这样会造成顶部枝条旺长，侧枝斜出生长。

从篱体横断面看，以矩形和基大上小的梯形较好，下面和侧面枝叶采光充足，通风良好，生长茂盛，不易产生枯枝和空秃现象。

而倒梯形整形方式对篱体生长不利，顶部宽大基部小，显得头重脚轻，上方对下方遮阴，使下部和侧面受光照时间短，接受光量少，导致枝叶生长不旺盛，稀稀拉拉，造成空秃和缺棵，失去绿篱的立体美感。

绿化修剪标准与注意事项修剪是园林植物管理养护中的一项重要措施。

修剪能调整植物的生长势，调节植物的通风透光和水肥分配，防止病虫害的发生和蔓延，促使植物茁壮生长，延长植物寿命;通过修剪，促使其形成良好的树形，提高景观效果。

在实际的修剪过程中，由于植物种类、生长习性、生长环境及景观设计要求的差异，修剪的具体作业方案和技术要求也不同。

草坪修剪想要保持草坪的平整完美,就要时常修剪,生长过于旺盛会导致根部坏死。

(1)剪草频度①特级草春夏生长季每5天剪一次，秋冬季视生长情况每月一至两次。

②一级草生长季每10天剪一次，秋冬季每月剪一次。

③二级草生长季每20天剪一次，秋季共剪两次，冬季不剪，开春前重剪一次。

④三级草每季剪一次。

⑤四级草每年冬季甪割灌机彻底剪一次。

(2)机械选用①特级草坪只能用滚筒剪草机剪，一级、二级草坪用旋刀机剪,三级草坪用汽垫机或割灌机剪，四级草坪用割灌机剪，所有草边均用软绳型割灌机或手剪。

②在每次剪草前应先测定草坪草的大概高度，并根据所选用的机器调整刀盘高度，一般特级至二级的草，每次剪去长度不超过草高的1 / 3。

③剪草步骤:a.清除草地上的石块、枯枝等杂物。

b.选择走向,与上一次走向要求有至少30°以上的交叉，避免重复方向修剪弓|起草坪长势偏向一侧。

c.速度保持不急不缓，路线直，每次往返修剪的截割面应保证有10cm 左右的重叠。

d.遇障碍物应绕行，四周不规则草边应沿曲线剪齐，转弯时应调小油门。

e.若草过长应分次剪短，不允许超负荷运作。

f.边角、路基边草坪、树下的草坪用割灌机剪，若花丛、细小灌木周边修剪不允许用割灌机(以免误伤花木)，这些地方应用手剪修剪。

g.剪完后将草屑清扫干净入袋，清理现场，清洗机械。

(3)剪草质量标准①叶剪割后整体效果平整，无明显起伏和漏剪，如平齐。

②障碍物处及树头边缘用割灌机式手剪补剪，无明显漏剪痕迹。

③四周不规则及转弯位无明显交错痕迹。

⑤效率标准:单机全包200 ~ 300㎡/h。

园林机具的使用与维护随着园林绿化事业的发展，园林绿化的生产与养护管理工作逐渐由单一的人工作业向半机械化、机械化、自动化过渡，现代的园林机械设备已被广泛应用到生产实践中。

园机设备不仅能直接保护和提高绿化美化成果，充分发挥绿化美化功能，而且对促进生产、改善生态环境、美化市容等都具有重要的作用。

现代城市绿化管理中最常用的园林机械设备主要有草坪修剪车、草坪修剪机、绿篱机、洒水车、修边机、打孔机、割灌机等。

这些园林机械设备大都属于中、小型设备，主要依靠进口，具有数量多，使用频率大，更新周期快等特点。

如何能使机械化与科学管理相结合，更好地利用资金，节约能源成为当今园林工作者所关注的一个重要问题。

常用的园林手工工具有花剪、枝剪、手锯、芽接刀、喷雾器等；常用的园林机械设备主要有草坪修剪车、草坪修剪机、绿篱机、洒水车、修边机、打孔机、割灌机等。

一、园林手工工具的挑选与颐养（一）根据使用者选用手工工具的挑选首先要看利用者。

利用者是专业群体或个人，一般应挑选坚固、耐用、功能比较周全的通用工具；而家庭、专业园艺爱好者，工作量不大，并斟酌到作为情况的点缀，应选用美观、小巧、强度一般的家用型工具。

（二）根据作业内容选用根据作业内容选择专用型工具，如绿篱修剪，选用不同规格的绿篱剪（平板剪），修剪效率高，修剪效果好；欲完成较高部位的修剪，一般选择长把剪、高枝剪，即可免去登高作业的危险，又可较方便的观察整个树冠，从而更好地把握各部位的修剪程度。

（三）打磨“磨刀不误砍柴工”，说明打磨工具的重要性。

园林绿化手工工具，多数用于砍、劈、截、削等作业。

多数手工工具都有刃，少数具有齿，打磨的作用就是使刃或齿愈加锋利，利用起来愈加省力和快捷。

常用的打磨工具有油石、钢锉、砂轮等，还需配备扳手、老虎钳等辅助工具。

（四）保养手工工具的颐养，与保持工具优秀的利用性能、耽误其利用寿命干系密切。

1.防锈手工工具的工作部件多为金属材料制成，很容易生锈，轻者影响利用，重者可能失去利用价值。

绿篱修剪机的技术要求及操作规程第一章总则1.0.1为了加强园林绿化技术工作的行业管理，使园林绿化技术管理工作走上规范化、科学化、法制化的轨道，特制订此规程。

1.0.2本规程规定绿篱修剪机的技术要求、操作规程及保养维修等规范。

1.0.3本规程根据北方地区和本市园林的实际情况制订。

适用于电动机、汽油机为动力的手持式修剪绿篱松渣等作业场合。

第二章术语及引用标准2.0.1术语：2.1.1旋刀式修剪机：用于带动旋刀旋转进行绿篱修剪作业的机械。

2.1.2往复式修剪机：动力通过曲轴连轩带动齿形刀片作往复运动，进行绿篱修剪作业的机械。

2.1.3刀片：固定在旋刀式修剪机上的旋刀或往复式修剪机作往复运动的齿形刀。

2.1.4工作幅宽：旋刀直径或往复齿形刀在前进方向垂直投影长度。

单位：毫米:mm。

2.1.5撕裂率：评价修剪质量的指标。

是对修剪后几个测点中绿篱枝杆非剪切撕裂状态下，计算所得的几何平均百分数值。

2.1.6操作者：具有一定技能的修剪机使用者。

2.1.7正常操作和使用:具有一定技能的操作者，按照使用说明书和安全防护规程进行的操作，并按规定要求进行保养、维修、调整、储存等。

2.0.2引用标准:本规程引用城镇建设行业标准CJ/T5014-94绿篱修剪机。

第三章技术要求3.0.1绿篱修剪机的各紧固件连接应安全可靠，重要紧固件必须有防松措施。

3.0.2传动系统应转动灵活。

旋刀式应用手盘转3-4圈，往复式盘动时手感轻松。

3.0.3压紧机构的压紧力必须均匀一致，刀片不得有卡滞现象。

3.0.4旋刀式修剪机定刀能有效地起到导向和安全防护作用。

3.0.5操作者耳边的噪声，电动式修剪机不得超过80dB(A)，内燃式修剪机不得超过90dB(A)。

超过时应检修动力，寻找原因排除故障。

并要按劳动保护条例和有关法规缩短操作者的工作时间。

3.0.6修剪机修剪后的绿篱应平整，基本无漏剪。

撕裂率小于10%。

达不到要求时应找原因，排除故障后才能操作使用。

常用园林机械安全使用操作维护规程序言常用园林机械包括草坪剪草机、割灌机、绿篱修剪机、打药机、高枝油锯、链锯、背负式喷药喷粉机等7种机械，经总结汇编成安全操作规程，以此指导安全生产。

1 剪草机的使用规范1.1 作业前的准备:1.1.1 操作员工在使用剪草机作业前，必须先认真阅读和熟识剪草机使用说明书，掌握其使用方法后方准使用。

1.1.2 操作员工应穿工作服、长裤，不得赤脚或穿凉鞋进行剪草作业。

1.1.3 先将非工作人员劝离工作现场，并在工作区域醒目的地方摆放工作警示牌，剪草机附近有非操作人员时，不得进行剪草作业。

1.1.4 作业前应先清除草地内的石块、棍棒、铁丝、干树枝等杂物，以免剪草机的刀片将它们抛起来伤人。

草地不能太潮湿。

1.1.5 随机备用的燃料应装在专用的铁制容器内，并放于阴凉处。

1.1.6 要起动前按规定添加燃油，为避免引发火灾，不得将燃油加得过满，若燃油洒在机器表面，应及时擦净，若洒在地上，应将机器挪走到一定距离后方可起动机器。

检查机油是否足够，保持机油在高位线与低位线之间安全位置。

1.1.7 起动前，应检查切割机构、防护装置和传动装置是否正常。

不得使用没有安装防护装置的剪草机。

一旦发现刀片裂，刀口缺口或钝，应及时更换、磨利。

在清除障碍、检查或维修剪草机时，一定要关闭发动机并拔掉火花塞罩。

1.1.8 带有离合器或紧急制动的切割装置，起动前应使机器处于分离状态。

1.1.9 草坪剪草机折叠把手，应在作业前锁紧，防止作业时意外松脱而失控。

1.1.10 作业前要检查停机装置是否可靠。

1.1.11 作业前要检查各连接装置是否异常、松动，一旦出现隐患，及时进行检修。

经常检查所有螺帽、螺丝和螺钉，确保割草机处于安全运行状态。

1.2 操作1.2.1 操作时，戴上眼睛防护装置，手和脚不准靠近旋转部件。

1.2.2 操作者远离剪草机时，发动机应熄火停机。

1.2.3 转移作业场地时，应使剪草机停止转动，推动前进。

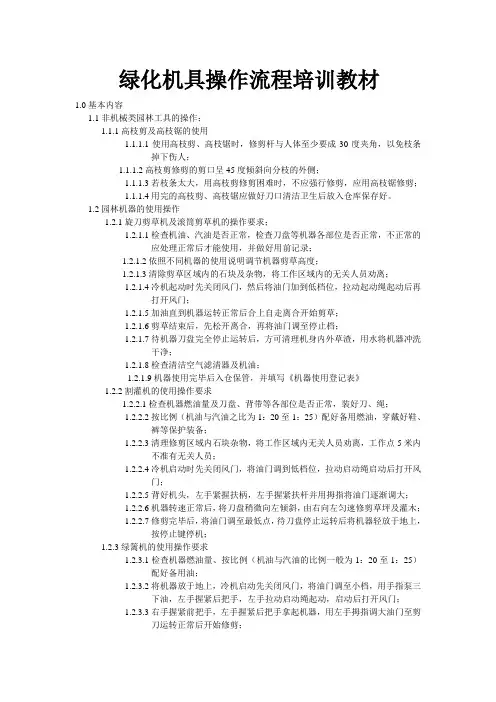

绿化机具操作流程培训教材1.0基本内容1.1非机械类园林工具的操作；1.1.1高枝剪及高枝锯的使用1.1.1.1使用高枝剪、高枝锯时，修剪杆与人体至少要成30度夹角，以免枝条掉下伤人；1.1.1.2高枝剪修剪的剪口呈45度倾斜向分枝的外侧；1.1.1.3若枝条太大，用高枝剪修剪困难时，不应强行修剪，应用高枝锯修剪；1.1.1.4用完的高枝剪、高枝锯应做好刀口清洁卫生后放入仓库保存好。
