空调电磁离合器故障分析检测

机械装备23Mechanized Equipment2017年7月下汽车空调故障案例分析秦 航（江西制造职业技术学院，江西 南昌 330095）摘 要：文章主要讲述对2004款帕萨特B5T 空调不制冷的故障进行分新和排除，从空调系统的工作原理方面着手，通过各种检测结果，结合空调电路进行分析，总结故障原因和排除。

关键词：帕萨特B5T；汽车空调；不制冷；故障分析；维修中图分类号：F407.471 文献标志码：A 文章编号：1672-3872（2017）14-0023-021 故障现象工作人员从空调不制冷方面着手，认为制冷剂有泄漏，用制冷剂加注机检测是否有漏，首先抽真空，再打入一定压力的制冷剂（或氮气或空气），静置15min，发现其压力无变化，表示管路无泄漏，再起动发动机，打开空调，发现压缩机不工作（见图1）。

——————————————作者简介：秦航（1987-），男，湖北咸丰人，高级技师，研究方向：汽车检测与维修。

图1 空调系统电路图对于压缩机不工作，开始认为电磁离合器前面的线路故障，起动发动机，打开空调，拔下T1e 插头（1针插头，绿色，发动机舱左前方），用万用表直流电压档测得T1e 插头对地电压为12V 的正常电压，分析之后排除T1e 插头前面故障[1]。

2 故障分析可能故障在T1e 插头至T1f（1针插头，绿色，在右侧散热风扇下方）插头之间断路或虚接及T1f 至电磁离合器的搭铁端，用万用表二极管档测得T1e 插头与T1f 插头之间为导通，又用电阻档测得它们之间的电阻为1.2Ω，表示无虚接现象。

再用万用表电阻档测电磁离合器线圈的电阻，拔下T1f 插头，测插头与电磁线圈末端的电阻为4.4Ω，电阻值正常，表示T1f 插头与电磁线圈之间正常。

猜测会不会是T1f 插头之间虚接，直接用跨接线把T1f 插头跨接掉，压缩机还是不工作[2]。

继续分析，我们把目光放在压力开关（前保险杠冷凝器下方）上，根据电路图分析，起动发动机，打开空调，拔下T14k 插头（14针插头，黑色，在发动机舱左前方），用万用表直流电压档测量T14k/14端子对地电压，测得为+B，插上插头，用针扎入插头T14k/13脚后端，测其对地电压为+B，有电压，表示压力开关无故障（见图2）。

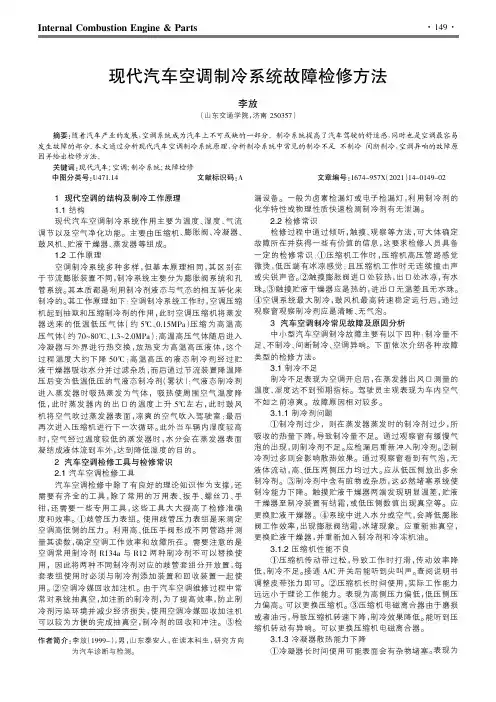

汽车空调系统原理与故障检修分析论文汽车空调系统原理与故障检修分析论文摘要：汽车空调系统的作用在于调节空气温度、湿度、速度、流向和空气洁净度，是改善汽车舒适性的重要装置。

因此，汽车空调的检修成为汽车故障检修的一个重要组成部分。

本文在介绍汽车空调系统工作原理的基础上，给出了汽车空调系统的常见故障诊断方法，并给出具体检修实例。

关键词：汽车空调系统；故障；检修一、汽车空调系统的组成汽车安装空调系统的目的是为了调节车内空气的温度、湿度，改善车内空气的流动性，提高空气的清洁度。

因此，汽车空调系统主要由以下几部分组成：（一）制冷装置对车内空气或由外部进入车内的新鲜空气进行冷却或湿，使车内空气变得凉爽舒适。

制冷装置由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成。

（二）暖风装置主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖除霜的目的。

他由加热器、水阀、水管、发动机冷却液组成。

（三）通风装置将外部新鲜空气吸进车内，起通风和换气作用。

同时，通风对防止风窗玻璃起雾也起着良好的作用。

（四）空气净化装置除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。

（五）控制装置对制冷、取暖和空气配送系统的温度、压力进行控制，同时对车内的温度、风量、流向进行调节，并配有故障诊断和网络通信的功能，完善了控制系统的自动程度。

二、汽车空调系统的工作原理汽车空调制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器四大部件以及其他辅助设备组成，制冷剂在封闭的系统中循环流动。

压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩，使蒸气的压力和温度增高后排入冷凝器。

在冷凝器中高温高压的制冷剂蒸气与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液态，然后流入储液干燥器，并过滤流出。

经过膨胀阀的节流作用，压力和温度急剧下降，制冷剂以低压的汽液混合状态进入蒸发器。

在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进入压缩机进行下一轮循环。

汽车空调电磁离合器的更换与维护汽车空调电磁离合器是空调压缩机系统中的重要部件，用于实现压缩机的启停控制。

由于其长时间的工作以及暴露在恶劣的环境条件下，电磁离合器往往容易出现故障。

本文将从更换与维护的角度，为您介绍汽车空调电磁离合器的相关知识。

一、更换电磁离合器1. 故障判断当汽车空调系统出现以下情况时，很可能是电磁离合器故障导致： - 空调系统无法正常启动或停止；- 空调系统有异常声音或振动；- 空调系统制冷或制热效果下降；- 空调系统散热效果差，机舱内温度异常升高等。

如果您发现以上问题，即使不是电磁离合器的故障，也需要及时检修或维护。

2. 准备工作更换电磁离合器前，需要确保以下准备工作：- 停车并切断车辆发动机；- 准备好适当的工具，如扳手、螺丝刀等；- 准备好新的电磁离合器。

3. 更换步骤具体的更换步骤会因汽车型号和品牌而有所差异，建议您参考汽车的维修手册或者寻求专业技术人员的帮助。

一般的更换步骤如下： - 打开车辆发动机盖，定位到空调压缩机，找到原电磁离合器；- 通过拆卸相关螺丝或固定件，将原电磁离合器从压缩机上取下；- 将新的电磁离合器安装到压缩机上，并用适当的工具固定好；- 确保连接线路正确并稳固，关闭发动机盖。

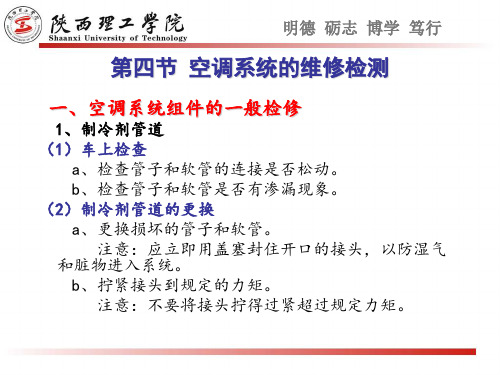

二、维护电磁离合器1. 定期检查为了确保汽车空调电磁离合器的正常运行，建议定期进行检查。

检查这些要点：- 检查电磁离合器壳体是否有明显损伤或腐蚀；- 检查电磁离合器线圈是否没有短路或断路；- 检查电磁离合器连接螺栓是否牢固。

2. 清洁保养当检查到污垢或灰尘堆积在电磁离合器上时，应及时清洁保养。

清洁步骤如下：- 使用无水乙醇或专用清洁剂擦拭电磁离合器壳体，并确保清洗干净；- 不要在电磁离合器上使用强酸或碱性溶液，以免损坏组件。

3. 温度控制高温是导致电磁离合器故障的常见原因之一。

要保持电磁离合器的正常运行，需要注意以下事项：- 避免长时间在高温环境下运行空调系统，特别是在停车状态下；- 每次停车后，不要立即关闭发动机，应在发动机运转1-2分钟后再熄火；- 定期检查发动机的散热系统，确保散热器和风扇的正常工作。

案例分析一、28五十铃空调开机后，离合器打滑。

一辆2.8五十铃（NKR）系列故障现象：在开空调时，压缩机电磁离合器一直吸不上，打滑，停车后检查压缩机皮带松紧度，正常。

然后起动发动机，打开空调（此款五十铃，不起动发动机，鼓风机及空调不工作）此时怠速在900r/min左右，用数字万用表测量压缩机电磁线圈，电压12V电流3.3-3.5A之间正常。

故障分析与排除：可以断定，电磁线圈无故障，故障是电磁离合器。

因为引起离合器打滑的原因是电磁线圈吸力不够，压缩机松紧度，离合器压板与皮带轮之间间隙调整不对，压板与离合器皮带轮之间的间隙应为0.4-0.8mm之间，而用专用塞尺测量其间隙明显偏大，因此车压缩机安装于发动机上部，停机后，用工具很快将压缩机压板拆下，而此时不需要排空制冷剂，拆下压板后，发现其后部三个垫片，其中一个厚度过厚，用千分尺一量，其中一厚度在0.8mm以上，而另外两个为正规的0.1mm，0.3mm，很明显此垫片为以后装配，因间隙不对导致电磁线圈对压板产生吸力不够，压缩机打滑。

重新更换垫片，按要求装好，打开空调，故障排除。

二、桑塔纳开空调后制冷效果不佳。

故障现象：普通桑塔纳，LX型，打开空调后，在怠速下出现啪嗒声，同时空调制冷效果不佳，接上歧管压力表，开启空调，怠速在900r/min以上，压力表显示低压侧压力高，而高压侧的压力则低。

故障分析与排除：此种情况出现在空调皮带不打滑的情况下，只有压缩机损坏，此时用于手感检查，压缩机外壳高低压侧温差不大，而我们现在要确定压缩机损坏只有用泵吸性能检测法检测。

当我们用手钳夹住高压管时，高压侧压力在1360kpa左右，压力明显过低，这说明压缩机已经坏掉，需要修理或更换压缩机。

更换压缩机后空调系统一切正常，噪音消失，制冷效果正常。

三、丰田轿车空调开机后有噪音故障现象：有一2.8皇冠轿车，在起步时或路上加速时，会引起压缩机“吱吱”的噪音，空调关闭后，噪音消除。

故障分析与排除：因此断定噪音为空调系统所致，而造成空调噪音过大的可能有多种：第一种为皮带张力过大，或离合器松旷或制冷剂灌充过量或皮带轮安装不当。

汽车空调压缩机电磁离合器的检修⽅法轿车、⼩型汽车、货车驾驶室内的空调都属于⾮独⽴型，即其制冷压缩机均靠汽车主发动机通过⽪带轮驱动。

压缩机的前端装有电磁离合器，⽤以⾃动控制压缩机的停⽌或⼯作。

⼀、电磁离合器经常的故障、原因、排除⽅法如下表故障现象故障原因排除故障⽅法离合器异响1、带打滑2、带不平⾏3、离合器打滑4、转⼦或带轮开⼝卡环故障5、转⼦或带轮开⼝卡环安装不当6、转⼦与电枢间的空⽓间隙太⼩7、励磁线圈开⼝卡环不合适8、励磁线圈卡环安装不当9、轴承损坏1、拉紧带2、调整平⾏度3、安规定调整前板与⽪带轮的配合间隙4、重新安置卡环5、正确安装卡环6、适当调整空⽓间隙7、改装适配的卡环8、重新安装卡环9、更换离合器组件离合器不啮合1、空⽓间隙过⼤2、线路接触不良3、电线损坏4、继电器故障5、电器零部件故障6、励磁线圈短路7、励磁线圈断路1、调整间隙2、按要求修理3、按要求修理或更换4、更换继电器5、更换零部件6、更换励磁线圈7、更换励磁线圈离合器不分离1、空⽓间隙不适合2、转⼦或带轮开⼝卡环没装3、转⼦或带轮开⼝卡环安装不当4、电⽓问题1、调整间隙2、安装开⼝卡环3、重新安装卡环4、按需要修理⼆、压缩机电磁离合器的检修⽅法1、接通电磁离合器电源开关此时压缩机应马上运⾏；断开电源，压缩机应⽴即停⽌运⾏。

若不是这样，应先检查开关是否损坏，再检查电磁离合器线圈是否正常。

2、⽤万⽤表电阻挡测量电磁离合器线圈电阻值在20℃时，应符合各⾃的标准值。

电阻值太⼩为线圈短路，电阻值极⼤，为线圈断路，应进⾏修理或更换。

修理线圈时，使⽤专⽤⼯具固定离合器固定板，拆下固定螺栓，⽤拉器拉下驱动板，拆下卡环和盖圈。

⽤拉器拆下传动带轮，把线圈的固定螺栓拆掉，拿下线圈。

线圈如需要重新绕制，应先测量原线圈的尺⼨及线径，按尺⼨做⼀个模具，然后再分解线圈，参考原线圈的匝数和线径进⾏绕制，绕制后进⾏绝缘处理并烘⼲。

⽤万⽤表测量线圈的绝缘情况和阻值，符合要求后进⾏组装。

电磁离合器承载能力分析摘要汽车空调压缩机都使用电磁离合器,其功能是控制压缩机的开和停,从而保持车室温度恒定,这叫离合器循环系统。

电磁离合器的承载能力大小对汽车空调系统影响很大。

本文主要介绍电磁离合器的结构原理,和影响电磁离合器的承载能力大小的因素。

为设计汽车空调系统提供依据。

关键词电磁离合器;结构原理;关键因素;零件设计要求1 电磁离合器的结构原理压缩机使用两种电磁离合器:4极和6极,除极数不同外其结构相似,都由线圈、皮带轮、驱动盘组成。

线圈压装在前盖轴径上,皮带轮通过双列角接触球轴承坐在前盖上,驱动盘压装在主轴上。

线圈通电后产生电磁力将驱动盘与皮带轮吸合并带动主轴旋转,压缩机工作,线圈断电后驱动盘与皮带轮脱开,皮带轮空转,压缩机不工作。

1.1 磁极电磁铁有南(S)北(N)两极,同极相斥异极相吸,相吸的两个磁极产生一个吸力,叫一对磁极。

压缩机使用两种离合器---4极、6极离合器,4极有4对磁极,6极有6对磁极。

根据电磁理论,线圈通电后产生磁通,我们用磁力线表示,磁力线在磁路材料中沿最小磁阻路线形成封闭回路。

皮带轮端面和驱动盘端面有环形隔磁环,所以6极皮带轮磁力线有6次进入驱动盘和6次由驱动盘进入皮带轮,4极皮带轮磁力线有4次进入驱动盘和4次由驱动盘进入皮带轮。

1.2 气隙离合器有3种气隙:吸合气隙Δ0----皮带轮与驱动盘端面之间的气隙,Δ0=0.3---0.7,其功用是防止皮带轮与驱动盘摩擦,值大,吸合时克服弹簧力较大,降低驱动扭距,值小,则要提高加工精度。

外环隙Δ1----线圈外径与皮带轮内壁之间的径向(单边)间隙。

内环隙Δ2----皮带轮孔座与线圈壳间的间隙。

理论分析和计算结果证明,80%的磁压降消耗在内外环隙中,所以要降低内外环隙,通常取Δ1、Δ2≤0.5。

2 影响离合器乘载能力的关键因素——皮带轮、驱动盘端面的平面度电磁离合器是摩擦力传递扭距的,因而皮带轮端面与驱动盘端面是否贴合良好,对离合器乘载能力影响重大。

汽车空调系统故障检测与分析摘要：随着汽车产业的发展，广大消费者对于车辆舒适性的追求也不断提高，现在基本所有的汽车都配置了空调系统。

在汽车空调改善车内乘员舒适性的同时，空调系统出现故障的现象也时有发生，无论是消费者想了解自己车辆的空调系统，还是维修人员急待解决空调系统故障，我们都需要从汽车空调系统部件组成、工作原理和作用进行了解。

本论文先是讲解了空调系统组成及作用，这部分着重讲述了空调制冷系统的组成部件及作用；其次，简析了车主使用空调过程中常见的空调不制冷、空调异味的原因及故障排除方法；最后，就是以梅赛德斯-奔驰车型为主进行汽车空调故障案例分析。

关键词：空调系统组成、汽车空调故障诊断与分析一、空调系统的基本了解汽车空调是用来改善汽车舒适性的设备，可以对车内空气的温度、湿度进行调节，并保持车内的空气清洁、空气流动调整和控制在最佳状态，为乘员提供舒适的乘坐环境，减少旅途疲劳；为驾驶员创造良好的工作条件，对确保安全行车起到相当重要的作用。

1、空调系统组成及作用空调系统一般由以下五个系统组成：(1)制冷系统：利用冷媒的物理原理进行热量交换对车室内空气或由外部进入车室内的新鲜空气进行冷却或除湿，使车室内空气迅速降温并维持恒定的温度和适宜的湿度。

(2)暖风系统：利用冷却水或者加热装置对车室内空气或由外部进入车室内的新鲜空气进行加热，达到取暖并恒定需要的温度。

汽车的暖风系统有许多类型，按热源的不同可分为热水取暖系统、燃气取暖系统、废气取暖系统等。

(3)通风系统：将外部新鲜空气吸进车室内，将车内污浊的空气排除车外，同时通风系统还具有风窗除霜的作用。

目前汽车上的通风有两种基本方式，一种是利用汽车行驶中产生的动压进行通风；另一种利用车上的鼓风机进行强制通风。

(4)空气净化系统：过滤车辆内外空气中的尘埃和杂质，保持车内空气清洁。

部分车辆的空气净化系统在滤清器中加入活性炭，可吸收空气中的异味。

(5)控制系统：保证空调制冷系统正常运转，同时也要保证空调系统工作時发动机的正常运转。

第四章故障案例空调的故障可以分为电路故障和机械故障，本章详细的介绍了汽车空调系统中的各种故障的案例，通过对故障的现象来分析故障的原因，结合实际理论知识更好地解决故障。

4.1 案例一：空调系统不制冷且离合器频繁结合故障现象：一辆2005年生产2.0L轿车，行驶里程为6万km。

该车发动机怠速运转正常，怠速时空调系统工作正常。

但车辆行使时，发动机动力不足、犯闯。

当车辆加速时，空调压缩机频繁重复接合、分离动作，且空调系统不制冷。

当关闭空调后，发动机恢复正常。

检查分析：由于关闭空调后发动机恢复正常，所以维修人员认为故障原因出在空调系统。

马自达6空调压缩机是定排量压缩机，空调压缩机的吸合与断开是由发动机控制单元（PCM）通过控制空调继电器来实现的。

决定首先从电路入手进行检查。

正常情况下，当压力开关B、C端子之间电压为12V时，压缩机断开；压力开关B、C端子电压为0V时，压缩机接通。

这说明自动空调控制器给PCM接地信号时，压缩机接通。

起动该车发动机并怠速运转，用示波器测量压力开关线路的B端子（接PCM）或C端子（接自动空调控制器）。

当压缩机接通时，压力开关B、C端子电压为0V；压缩机断开时，压力开关B、C端子电压为12V，说明系统正常。

当发动机转速上升到3000r/min以后，压缩机断开，此时B端子电压为13.8V，C端子电压为0V，说明此时高低压开关已经断开。

由于此时C端子电压为0V，所以基本排除线路和自动空调控制器存在故障的可能，故障原因应该在制冷系统环路。

PCM控制空调压缩机继电器执行动作的原理为：首先，当驾驶员按下空调（A/C）开关时，申请信号由自动空调控制单元经压力开关传递到PCM，即PCM接收到自动空调系统的申请信号。

只有空调系统压力正常，才能保证压力开关正常接通，这时PCM才能接收到使空调系统工作的指令，之后PCM控制空调压缩机的运转。

该车的空调制冷剂压力开关采用了3挡压力型，它由高/低压开关和中等压力开关组成。

暖通空调的自动故障检测及诊断分析摘要：在现阶段的建筑工程中，暖通空调系统是非常重要的组成部分，对其故障进行检测能够确保暖通空调系统正常的运转。

暖通系统故障的检测以及诊断需要依靠先进的科学技术，这就需要不断对其进行正确分析，保证问题得到解决，提升其使用寿命，减少故障的发生，为暖通空调产业的安全发展提供良好的基础。

本文首先分析了暖通空调的自动故障检测现状，其次探讨了暖通空调的自动故障检测及诊断方法，以供参考。

关键词：暖通空调；自动故障；检测及诊断引言暖通空调作为现代生活中常见的一种系统化设备，以其复杂的系统、庞大的体积而闻名。

但是，暖通空调作为现代化建筑中必不可少的装备，其自动故障频发始终是被饱受诟病的一个主要原因。

因此，暖通空调使用者和维修保养方都应当切实提升对于暖通空调自动故障的检测分析重视程度，一方面，可以为暖通空调的使用者节省大量的物力财力；另一方面，可以相应国家节能减排的号召，落实暖通空调的自动故障率低、事故发生概率小的目的。

随着信息技术的高速发展，信息化技术在暖通空调中的应用同样提升了暖通空调自动故障的检测效率。

暖通空调使用方和维修方可以利用信息集成的方法，把暖通空调检测、监控数据统一构建成一个高效的网络检测分析平台，以达到实时高效检测预防暖通空调自动故障的发生。

1暖通空调的自动故障检测现状1.1空调机房自控系统问题原空调系统中有群控配置，电动开关和水循环泵温控器均有配备，但缺少压力和温度传感器；空调系统没有配备变频系统，管理人员应根据商场内的情况调整使用空调台数，并且水泵也不是变频控制；外部冷却风机是整体开关，十分耗电。

另外，智能控制系统不够完善，空调系统的多数操控均需配专人手动操作，十分不便。

此次改造须解决以上问题。

1.2空调系统制冷不足故障①故障现象。

空调制冷开关打开，有出冷风，但制冷效果不佳。

②故障原因。

1）风门的调节拨杆卡滞，无法正常拨动。

2）系统内制冷量（冷媒）不足。

3）压缩机工作不良：电磁离合器故障、油液润滑不佳、皮带轮及皮带故障。

奥迪A6空调制冷系统故障诊断与排除摘要近年来，环保和能源问题成为世界关注的焦点，也成为影响汽车业发展的关键因素，各种替代能源动力车的出现，为汽车空调行业提出了新的课题和挑战。

我国汽车空调的安装随着汽车业的发展已成为现代汽车的一项基本配置。

本文针对于奥迪A6空调制冷系统使用中存在的问题，分析了制冷系统的组成部件、工作原理、常见故障。

并运用相关专业设备进行故障检查，分析故障原因，结合维修实例，归纳出一套关于奥迪A6空调制冷系统常见故障诊断与排除流程。

但在很多方面还是存在问题，需要进行改进。

关键词：汽车空调制冷系统；故障检修；诊断与排除目录1前言 (1)2奥迪A6空调制冷系统概述 (4)2.1 奥迪A6空调制冷系统的构造与功能 (4)2.2 奥迪A6空调制冷系统的工作原理 (5)3空调制冷系统常见故障诊断与排除 (7)3.1空调制冷系统输出的制冷量不足 (7)3.2空调制冷系统完全没有冷气吹出 (8)4空调制冷系统主要部件常见故障的诊断与排除 (10)4.1冷凝器故障诊断与排除 (10)4.2储液干燥器故障诊断与排除 (11)4.3膨胀阀故障诊断于排除 (10)4.4蒸发器故障诊断与排除 (12)4.5电磁离合器故障和排除 (12)5奥迪A6空调制冷系统故障案例分析 (14)5.1奥迪A6(3.2FSI quattro)制冷系统故障检修案例分析 (14)5.2奥迪A6（2.0T FSI）制冷系统故障检修案例分析 (15)总结 ............................................................................................................. 错误!未定义书签。
