第二章 计算机控制系统的组成第 1 页 共 15 页第二章 计算机控制系统的组成 第一节 计算机控制系统组成概述一、计算机控制系统的组成图2－1(a) 计算机控制系统的组成框图如图2－1（a）所示，计算机控制系统主要由工业控制机和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分；生产过程包括被控对象、测量变送、执行机构、电气开关等装置，这些装置有各种类型的标准产品，在设计计算机控制系统时根据需要进行合理选型。

二、工业控制机工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

1、工业控制机的硬件组成图2－1（b）工业控制机的硬件组成原理图工业控制机的硬件包括主机板、内部总线和外部总线、人机接口、磁盘系统、通信接口、输入输出通道。

（1）主机板:CPU、RAM、ROM等。

作用：进行数值计算、逻辑判断、数据处理。

（2）内部总线和外部总线内部总线：工业控制机内部各组成部分进行信息传送的公共通道，它是一组信号线的集合。

常用内部总线有IBM PC、PCI总线和STD总线。

外部总线：工业控制机与其它计算机和智能设备进行信息传递的公共通道。

RS—232C、USB和IEEE—488通信总线。

（3）人—机接口:键盘、显示器、打印机。

（4）磁盘系统：软盘和硬盘。

（5）通信接口: 工业控制机和其它计算机或智能外设通信的接口。

常用RS—232C、USB和IEEE—488接口。

(6)系统支持功能①监控定时器(看门狗-Watchdog) ②电源掉电检测③保护重要数据的后备存贮器体 ④实时日历时钟(7) 输入输出通道工业控制机和生产过程之间设置的信号传递和变换的连接通道。

它包括模拟量输入(AI)通道、模拟量输出(AO)通道、数字量(或开关量)输入(DI)通道、数字量(或开关量)输出(DO)通道。

它的作用有两个：其一、是将生产过程的信号变换成主机能够接受和识别的代码；其二、是将主机输出的控制命令和数据，经变换后作为执行机构或电气开关的控制信号。

1.计算机控制系统的控制过程是怎样的 ?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

6.操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。

计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。

其原理框图如图 1.2 所示。

(2)直接数字控制系统(DDC系统)：DDC系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。

DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。

⑶计算机监督控制系统(SCC系统)：SCC系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。

SCC系统的原理框图如图 1.4所示。

SCC是操作指导控制系统和 DDC系统的综合与发展。

2.数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。

其中：输入调理电路转换滤波、保护、消除触点抖动，以及进行信号隔离等5. 模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由 I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

第五章计算机控制及接口技术机电一体化系统中的计算机软、硬件占着相当重要的地位，它代表着系统的先进性和智能特性。

计算机以其运算速度快，可靠性高，价格便宜，被广泛地应用于工业、农业、国防以及日常生活的各个领域。

计算机用于机电一体化系统或工业控制是近年来发展非常迅速的领域。

例如，卫星跟踪天线的控制、电气传动装置的控制、数控机床、工业机器人的运动、力控系统、飞机、大型油轮的自动驾驶仪等等。

现在，当你走进一个自动化生产车间，将会看到许多常规的控制仪表和调节器已经被计算机所取代，计算机正在不断地监视整个生产过程，对生产中的各种参数，如温度、压力、流量、液位、转速和成分等进行采样，迅速进行复杂的数据处理、打印和显示生产工艺过程的统计数字和参数，并发出各种控制命令。

第一节概述一、计算机控制系统的组成将模拟式自动控制系统中的控制器的功能用计算机来实现，就组成了一个典型的计算机控制系统，如图5-1所示。

因此，简单地说，计算机控制系统就是采用计算机来实现的工业自动控制系统。

图5-1 计算机控制系统基本框图在控制系统中引入计算机，可以充分利用计算机的运算、逻辑判断和记忆等功能完成多种控制任务。

在系统中，由于计算机只能处理数字信号，因而给定值和反馈量要先经过A/D转换器将其转换为数字量，才能输入计算机。

当计算机接收了给定量和反馈量后，依照偏差值，按某种控制规律进行运算（如PID运算），计算结果（数字信号）再经过D/A转换器，将数字信号转换成模拟控制信号输出到执行机构，便完成了对系统的控制作用。

典型的机电一体化控制系统结构可用图5-2来示意，它可分为硬件和软件两大部分。

硬件是指计算机本身及其外围设备，一般包括中央处理器、内存储器、磁盘驱动器、各种接口电路、以A/D转换和D/A转换为核心的模拟量I/O通道、数字量I/O通道以及各种显示、记录设备、运行操作台等。

（1）由中央处理器、时钟电路、内存储器构成的计算机主机是组成计算机控制系统的核心部件，主要进行数据采集、数据处理、逻辑判断、控制量计算、越限报警等，通过接口电路向系统发出各种控制命令，指挥全系统有条不紊地协调工作。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

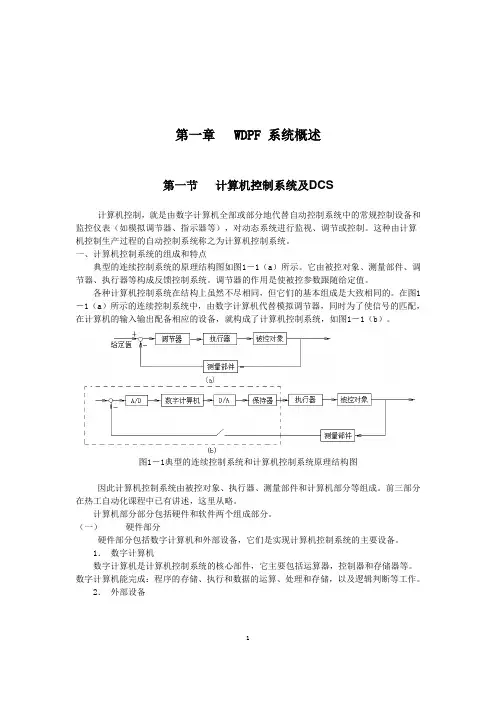

第一章WDPF 系统概述第一节计算机控制系统及DCS计算机控制，就是由数字计算机全部或部分地代替自动控制系统中的常规控制设备和监控仪表（如模拟调节器、指示器等），对动态系统进行监视、调节或控制。

这种由计算机控制生产过程的自动控制系统称之为计算机控制系统。

一、计算机控制系统的组成和特点典型的连续控制系统的原理结构图如图1－1（a）所示。

它由被控对象、测量部件、调节器、执行器等构成反馈控制系统。

调节器的作用是使被控参数跟随给定值。

各种计算机控制系统在结构上虽然不尽相同，但它们的基本组成是大致相同的。

在图1－1（a）所示的连续控制系统中，由数字计算机代替模拟调节器，同时为了使信号的匹配，在计算机的输入输出配备相应的设备，就构成了计算机控制系统，如图1－1（b）。

图1－1典型的连续控制系统和计算机控制系统原理结构图因此计算机控制系统由被控对象、执行器、测量部件和计算机部分等组成。

前三部分在热工自动化课程中已有讲述，这里从略。

计算机部分部分包括硬件和软件两个组成部分。

（一）硬件部分硬件部分包括数字计算机和外部设备，它们是实现计算机控制系统的主要设备。

1．数字计算机数字计算机是计算机控制系统的核心部件，它主要包括运算器，控制器和存储器等。

数字计算机能完成：程序的存储、执行和数据的运算、处理和存储，以及逻辑判断等工作。

2．外部设备外部设备主要包括人－机联系设备，如键盘、屏幕显示器（阴极射线管CRT）、打印机、外存储器、控制器等和过程输入输出通道。

人－机联系设备主要进行显示、打印、存储及数据传送。

在控制台上还可以向计算机输入和修改程序、修改内存中的数据及发出各种操作命令等。

过程输入、输出通道是计算机和被控对象进行信息传递的纽带，现场的模拟量、开关量、脉冲量等信号通过过程输入通道变成数字信号送入计算机。

计算机产生的控制信号通过过程输出通道传送到相应的控制对象。

图1－2 为硬件部分的原理结构图。

图1－2 硬件部分的原理结构图（二）软件部分表1－1：一个计算机控制系统所需要的软件包括系统软件和应用软件。

1.计算机控制系统的工作原理1}。

实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入2}。

实施控制决策：对采集到的被控量进行分析和处理并按已定的控制规律决定将要采取的控制行为。

3}实时控制输入：根据控制决策，实时的对执行机构发出控制信号，完成控制任务（有图）2.在线方式和离线方式在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式;生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式3 实时的含义：所谓实时，是指信号的输入，计算和输出都要在一定的时间范围内完成二、RS-232/RS-422/RS-485串行通信总线串行数据传输的线路通常有两种方式：平衡和不平衡传输方式1.不平衡方式是单线传输线号，已地线作为信号回路，接收器是用单线输入信号的2.平衡方式是用双绞线传输信号，信号在双绞线中自成回路不通过地线。

接收器是双端差动方式输入信号的。

3.在不平衡方式中，信号线上所感应到的干扰和地线的干扰将迭加后影响输入信号;而在平衡方式中，双绞线上所感应的干扰相互抵消，地线上的干扰又不影响接收端。

因此平衡传输方式在干扰方面有较良好的性能，并核实较远距离的数据传输。

（RS-232C所采用的电路是单端驱动单端接收电路缺点：它不能区分由驱动电路产生的有用信号和外部引入的干扰信号）（RS-485/RS422A都是采用平衡差动分电路 RS-485为半双工工作方式工作方式）三．采样保持器1.孔径时间和孔径误差的消除在模拟量输入通道中，A/D转换器将模拟信号转换成数字量总需要一定的时间，完成一次A/D转换所需的时间称为孔径时间。

2.采样保持原理 A/D转换过程（即采样信号的量化过程）所需要的时间，这个时间称为A/D转换时间。

在A/D转换期间，如果输入信号变化较大，就会引起转换误差。

所以一般情况下采样信号都不直接送至A/D转换器转换，还需加保持器作信号保持，。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。

图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

DCS控制系统第一章自控仪表工基础识图在讲DCS系统系统之前,先和大家一起回顾一下仪表工的基础识图，对今后大家日后的学习，仪表、控制系统检修维护都会有一定的意义。

1.1 仪表功能标志1.1.1 仪表功能标志组成仪表的功能标志由一个首位字母及一个或多个后继字母组成。

示例如下:例1 PI——功能标志P——首位字母（表示被测变量）I——后继字母（表示功能）例2 TIC——功能标志T——首位字母（表示被测变量）IC——后继字母（表示功能）表示连锁功能）1.1.2仪表功能字母代号仪表功能标志的字母代号见表1.1表1.1 常用仪表功能字母代号1.2 仪表检测流程图常见图形符号 1.2.1 常用仪表流程图符号及其含义a) 常规仪表b) 引入计算机或DCS 控制系统仪表1.3 仪表检测流程图识图MFRISA 30101MMPRISA 30102TSA 30103PIS 30104PIS 30105HL图1.1 工艺检测控制流程图1.4 仪表接线图识图（略）第二章 计算机控制系统及DCS 基础知识集散控制系统(Distributed Control System, DCS)是计算机控制系统的一种结构形式。

计算机控制是以自动控制理论和计算机技术为基础的，自动控制理论是计算机控制的理论支柱，计算机技术的发展又促进了自动控制理论的发展与应用。

计算机控制系统有多种结构形式，DCS就是其中的一种。

2.1 计算机控制系统基础知识2.1.1 计算机控制系统的一般概念计算机控制是关于计算机技术如何应用于工业生产过程自动化的一门综合性学问。

计算机控制的应用领域是非常广泛的，从计算机应用的角度出发，工业自动化是其重要的一个领域；而从自动化的领域来看，计算机控制系统又是其主要的实现手段。

可以说，计算机控制系统与用于科学计算及数据处理的一般计算机是两类不同用途、不同结构组成的计算机系统。

计算机控制系统是融计算机技术与工业过程控制于一体的综合性技术，它是在常规仪表控制系统的基础上发展起来的。
