招标编号：送风机设备招标文件第三卷附件2010年11月本卷目录附件1 技术规 (1)附件2 供货围 (29)附件3 技术资料及交付进度 (32)附件4 交货进度 (36)附件5 监造、检验和性能验收试验 (37)附件6 价格表 (42)附件7 技术服务和设计联络 (43)附件8 分包商/外购部件情况 (46)附件9 大件部件情况 (47)附件10 履约保函（格式） (48)附件11 投标保函（格式） (49)附件12 投标人资格审查文件 (50)附件13 差异表 (52)附件14 投标人需要说明的其它容 (53)附件15 招标文件附图 (54)附件16 投标人承诺函（格式） (55)附件17 投标人法定代表人授权书（格式） (56)附件18 投标人关于资格的声明函（格式） (57)附件19 关于减免税工作分工 (58)附件20投标人生产情况说明汇总表 (59)附件1 技术规一总则1 本技术规书适用于磨煤机设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2 本技术规书所提及的要求和供货围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规的条文，但卖方应保证提供符合本技术规书和工业标准的功能齐全的优质产品。
3 如卖方没有对本技术规书提出书面异议(或差异)，买方则可认为卖方完全接受和同意本技术规书的要求。
如有差异（无论多少），均应填写到本技术规书的差异表中。
4.卖方对磨煤机的整套系统和设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
5. 本工程采用统一的KKS编码标识单位，编码围包括卖方所供系统、设备主要部件和构筑物等，卖方在设计、制造、运输、安装，试运行及项目管理各个环节使用KKS编码。
标识原则、方法和容在第一次设计联络会上讨论。
6. 如果投标书技术规部分的描述存在矛盾或不一致之处，由买方决定最终采用哪种描述。
磨煤机操作规程一、磨煤机避免的不正确和危险的操作1、煤的溢出量过多——这是一种危险的情况。
因为煤会堵塞石子煤排出，在侧机体内堆积起来造成磨煤机着火的很大隐患。
2.、磨煤机在出口温度低于规定值下持续运行——这是一种危险的工况，因为煤不能获得充分的干燥以致吸附在磨煤机内部和煤粉管中，使煤粉管堵塞以及导致磨煤机/煤粉管着火。
3、磨煤机在出口温度高于规定值的工况下运行——这是一种危险的工况，因为高出口温度驱使挥发份从煤中逸出，从而增加了燃料着火的潜在可能性。
如果磨煤机出口温度升高到大于规定值11℃控制系统应自动关闭热风截止门（参见磨煤机着火章节）。
磨煤机出口温度规定值是根据各个不同煤种而定。
4、磨煤机在通风量低于规定值的工况下运行——这是一种危险的工况。
因为煤粉管里的输送速度过低会使煤粉沉积，这种情况导致煤粉管道堵塞着火。
5、磨煤机在通风量高于规定值的工况下运行——这是一种较差的工况。
因为通风量较高使得煤粉管道和磨煤机内部磨损加速，同时可能降低煤粉细度。
6、磨煤机在石子煤排出口闸门关闭的情况下运行。
7、磨煤机在给煤之前暖磨不确当——这是一种危险的情况。
因为煤可能吸附在磨煤机内部和煤粉管道里从而增加制粉系统出现着火的潜在危险。
8、磨煤机在停机之前冷却不当——这是一种危险的情况。
因为煤的温度可能超过安全极限，增加磨煤机或煤管着火的可能性。
9、磨煤机的输出煤粉细度太细——这是一种欠佳的运行工况。
因为增加煤粉细度会使磨煤机出力降低，磨煤机电动机电耗增大。
10、磨煤机的输出煤粉细度太粗——这是一种欠佳的运行工况。
因为煤粉细度太粗会影响炉膛的工作。
11、打开热风截止闸门，控制系统调节冷、热风挡板，提供确当的通风量和进口风温。
12、给煤之前，应在规定的出口温度下暖磨15 分钟以上。
根据燃用煤的操作经验控制系统应调节热风和冷风控制挡板，提供正确的通风量并使磨煤机达到正常的出口温度65℃～82℃。
磨煤机必须暖磨以使煤一进入磨煤机立即开始干燥。

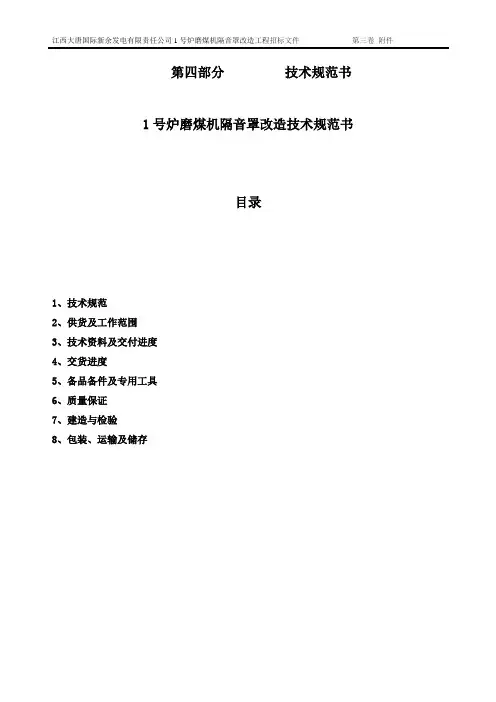

第四部分技术规范书1号炉磨煤机隔音罩改造技术规范书目录1、技术规范2、供货及工作范围3、技术资料及交付进度4、交货进度5、备品备件及专用工具6、质量保证7、建造与检验8、包装、运输及储存附件1 技术规范1.概述1.1本技术规范的使用范围仅限本次招标的磨煤机隔音装置项目,它包括了设备的结构、性能、技术参数,安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本规范书及相关工业标准的优质产品和服务。
对国家有关安全、环保等强制性标准及规定，必须满足其要求。
1.3配套供货厂家由投标厂商推荐，并由招标方最后确认，凡中国企业能够生产且产品质量能够满足本项目要求的设备和材料等，在配套中应优先考虑在中国采购，投标厂商应对全部配套设备的供货、检验和质量等负全部责任。
1.4如果投标方没有以书面形式对本技术规范书的条文提出异议，那么招标方可以认为投标方提出的产品完全符合本规范书的要求。
1.5投标方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。
1.6本规范书所使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行。
1.7从订货之日至投标方制造之日的这段时期内在合同签定之后，如果发生标准、规范或规程变化等情况，招标方有权提出因标准、规范或规程发生变化而产生的一些补充要求，投标方应遵守这些要求。
1.8投标方应充分考虑工程特点和现场实际情况，对系统设计、配备设备和布置等进行优化，选取最适合的方案。
1.9发货周期：合同签定之日起30天内保证有2台套磨煤机隔音罩货物到达招标方现场。
1.10主设备厂在专业技术、设备设施、人员组织、业绩经验方面具有设计、制造、质量控制、经营管理的相应的资格和能力。
1.11主设备厂应具有完善的质量保证体系。
2. 规范与标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
热电运行部330MW机组热电联产# 炉*磨煤机检修作业指导书（标准化模版）批准：审批：审核：编制：中国石化长城能源化工（宁夏）有限公司2014年08月1范围本标准规定了本公司磨煤机大修的职责、作业程序具体内容，以确保本公司磨煤机大修的顺利实施。
本程序适用于本公司磨煤机大修的制定实施和过程控制。
2引用的技术标准或技术资料国电英力特宁东煤基化学有限公司宁东热电公司《设备检修技术标准》、《磨煤机设备说明书》。
3职责3.1设备管理部职责：负责监督、检查和考核本作业指导书质量部分的执行，同时负责公司级验收点的质量验收工作和安全文明生产验收工作。
3.2安全监察部职责：负责监督、检查和考核本作业指导书安全文明部分的执行，同时负责公司级验收点的安全文明生产验收工作。
4作业程序4.1资料准备4.1.1收集设备台帐、缺陷记录、检修资料；4.1.2熟悉检修标准、图纸；4.1.3学习《电业安全工作规程》；4.2前期设备诊断4.2.1磨辊转动是否灵活是（）否（）4.3检修周期内发生的事故或缺陷：4.4工具备件准备□游标卡尺 0-150mm 1把□千分尺 0-25mm 1把□手电 1把□塞尺 1把□内六角扳手（S=17、19）各1把□活扳手（12”、18”）各1把□梅花扳手（S=30、19、17、14）各1把□插口扳手（S=27、24、19、17、14）各1把□手锤 2磅 2把□大锤 18磅 1把□钢丝绳 3米10吨 4根□撬杠 1.2米 2根4.5安全措施4.5.1检修作业前的安全措施：4.5.1.1检查工作票所载安全措施是否正确完善；是□否□4.5.1.2检查值班人员所做安全措施是否符合现场实际条件；是□否□4.5.1.3检查工作人员着装是否符合规定、精神状态是否良好；是□否□4.5.1.4每天作业前向工作班成员交代现场安全措施及其它注意事项；是□否□4.5.1.5使用电动工具及起重工具应符合安全效验标准；是□否□4.5.1.6检修作业前周围环境（地面防护、现场隔离等）是否良好；是□否□4.5.2检修作业前的环境辨识和控制措施4.5.2.1对检修设备范围内的地面进行100％保护（地面铺设塑料布，上面铺设胶皮）。
中速磨煤机设备采购技术规范书1 总则1.1 本技术规范书适用于燃煤发电机组工程所配备的12台中速磨煤机。
它提供了该设备的功能设计、结构、性能、供货范围、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方提供符合中国国标GB、IEC和ANSI最新版本的标准和本技术规范书的优质产品。
1.3 删除。
1.4 从签订合同之后至卖方开始制造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，卖方遵守这些要求，具体项目由买方、卖方双方共同商定。
1.5 本技术规范书所使用的标准，如遇与卖方所执行的标准不一致时，按较高的标准执行。
1.6 产品在相同容量机组或相似条件下的两个电厂成功运行超过两年，且已证明安全可靠。
1.7本工程采用KKS标识系统。
买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸和说明书)中。
1.8本技术规范书为订货合同的附件，与合同正文具有同等效力。
1.9 删除1.10 删除1.11 招标文件、投标文件、澄清文件都是技术协议的有效补充。
2 设计条件与环境条件2.1 设计条件2.1.1 锅炉型式及制造厂家：660MW超超临界参数，单炉膛，露天布置，固态排渣锅炉，四角墙式切圆燃烧，哈尔滨锅炉厂生产。
2.1.2 锅炉最大连续蒸发量：2038 t/h2.1.3 锅炉燃煤量(BMCR工况)设计煤种：249.4 t/h校核煤种：282.6 t/h2.1.4 制粉系统型式：中速磨正压冷一次风直吹式制粉系统2.1.5 锅炉要求的煤粉细度：R90=20%2.1.6 原煤粒度：0 ～35mm（95%），35～50 mm（5%）2.1.7 干燥后的煤粉水份Wp.c：8.17 %2.1.8 每台磨煤机出粉管数： 42.1.9 炉膛出口过量空气系数：1.152.1.10 一次风热风温度（暂定）: 设计煤种BMCR:320℃校核煤种BMCR:316℃2.1.11 一次风率(暂定): 设计煤种23.4% 校核煤种24.5%2.1.12 布置要求：侧煤仓双框架布置，跨度12.5m(暂定)，柱距10米，给煤机层标高17米，非封闭布置，两炉磨煤机对称布置。
XXXX电厂1×350MW超临界机组磨煤机磨辊总成、磨辊套维修技术规范书招标方： XXXX设计方：投标方：XXXX目录一、技术规范 (2)二、维修范围 (8)三、技术资料及交付进度 (9)四、差异表 (9)一、技术规范1、总则1.1 本技术条件仅适用于XXXX电厂1×350MW超临界机组磨煤机磨辊总成、辊套等备件。
它包括锅炉磨煤机磨辊总成、辊套等备件维修性能、安装、试验等方面的技术要求。
1.2 本规范书所提出的是最低限度的技术要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”(差异表)为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。
1.5 在合同签订后，招标方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由招标方、投标方协商确定。
1.6 本规范书经招标方、投标方双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.7 请投标方应随投标书提供一份近3年内的业绩（技术规格同本次招标相似的业绩）清单，业绩清单中应包括用户名称、联系人员、设备规范、交货日期及投运时间等。
1.8若投标方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由招标方确定。
1.9设备采用的专利涉及到的全部费用均被认为已包含在设备价中，投标方保证招标方不承担有关设备专利的一切责任。
1.10投标方对维修范围内的设备负有全责，即包括分包（或对外采购）的产品。
分包（或对外采购）的产品提供三家供应商，最终由招标方确认。
磨煤机说明书ZGM123G型中速辊式磨煤机运用和维护说明书北京电力设备总厂BEIJING POWER EQUIPMENT GROUP2020年2月目录前言 (1)第一篇磨煤机运用和操作说明 (2)1.代号和技术数据 (3)2.任务原理 (3)3.部件引见 (4)4.运用、操作要求 (9)5.启、停说明 (11)6.启动前和运转反省 (14)7.运转缺点及处置 (16)第二篇磨煤机维护、检修说明 (18)1.维护、检修本卷须知 (19)2.停机时的保养与维护内容 (19)3.维护、检修要求 (23)4.碾磨件及外部零部件装配与装置 (26)5.外部部件的维修 (28)第三篇盘车装置运用和维护说明 (32)1.技术要求 (33)2.运用要求 (33)3.装置与调整 (34)4.维护保养 (34)第四篇磨煤机装置与调试导那么 (35)1.装置事宜 (36)2.装置说明 (36)3.启动前的调试 (42)附录：附表1: ZGM123 型中速辊式磨煤机大件起吊单重重量表附表2: ZGM123 型中速辊式磨煤机润滑油脂一览表前言感谢您选用了我厂的ZGM型中速辊式磨煤机，为了使您更好地了解设备，使设备更好地为您的系统效劳，我们编写了这本运用说明书，希望能给您以协助，并真诚地希望您对其中的缺乏之处给予指出。
本运用说明书是依据ZGM型中速辊式磨煤机的特点和现场运转状况编写的，其中对磨煤机的运转、反省、维护、检修要求大局部是针对磨煤机易出效果的环节和总结现场出现的效果而提出的，所以下面提出的要求，用户在运用进程中请务必遵守：①磨煤机运转应严厉依照运转要求，不能违章操作。
②必需保证一次风量，一次风量的测量装置要活期标定，这对磨煤机运转极为重要。
③活期对磨煤机反省、维护，绝不允许延续数千小时不停磨、不反省、不连续地运转。
④一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内反省、维护和检修。
⑤出粉管上要有隔绝门。
⑥必需为反省、维护、检修任务发明必要的条件。
磨煤机技术协议买方：XXXXXXXXXX有限公司卖方：XXXXXXXXXX有限公司XXXXXXX有限公司（买方）与XXXXXXX有限公司（卖方），就磨煤机的设计、制造、检验、供货、服务等事宜经过充分协商，形成如下合同技术协议。
1、概述1.1本技术协议提出的是对XXXXX有限公司磨煤机设计、制造等最低限度要求（包括检验、验收、运输和售后服务等）。
1.2本技术协议作为合同不可分割的一部分，与商务合同具有同等的效用。
买方对图纸和资料的认可，对合同设备设计、材料、制造、检验要求所采取的一切措施，均不能解除卖方应承担的一切责任。
1.3本技术协议与合同内容相互发生矛盾时，应以较严格的要求为准并经买方书面确认。
卖方同意买方有权在合同生效后1个月内因设计、规范、标准、规程或现场条件等原因对参数做局部的修改和调整。
1.4遵循规范和本技术协议的要求，不能理解为可以减轻和解除卖方的责任和保证合同规定的卖方的义务。
买方如发现卖方所提供的设备和材料低于合同要求时，有权要求卖方进行更换，费用由卖方自负。
1.5本设备最终设计与合同要求有差异时，技术条件要求以最高者为准，性能参数以最优者为准，并得到买方书面确认。
卖方提供的文件，其中包括设备数据表、设计图纸和文件采用的计量单位为中华人民共和国法定计量单位，采用的文字为中文。
1.6当各技术文件存在矛盾时，应遵循下列优先次序：−−商务合同及技术协议；−−招标文件；−−工程规定；−−出卖方投标书。
2、设计条件2.1买方厂主要自然环境和公用工程设计参数1仪表空气压力正常0.5MPa(G)温度常温露点-40℃2仪表信号电信号4~20mA3电源高压10000V50HZ 低压380V50HZ220V50HZ4电气区域划分电气防护等级IP54（主电机IP44除外）电气绝缘等级F级5气象条件极端最高温度41℃极端最低气温－21.8℃地震烈度7级6循环冷却水给水压力0.4MPa(G)回水压力0.25MPa(G)给水温度32℃回水温度42℃污垢系数0.0006m2.h.℃/kcal2.2原料供应（煤种：高硫煤；原煤粒度：≤Φ10mm）1）进料速率(单位：Kg/hr)物料最大量正常量煤（干基）7088959074 2）进料特性(1)煤的元素分析元素碳氢硫氮氧Wt%69.27 4.56 3.60 1.288.08 (2)煤的工业分析含量外水含量内水含量灰份含量Wt%8213.21（3）可磨指数<55（4）粘结系数662.3磨煤机出料1)水煤浆特性浓度密度温度正常范围正常值设计值60％58～65％1200Kg/m360℃65℃2)水煤浆粒度分布筛孔尺寸1410微米420微米74微米44微米通过率（％）98～10090～9560～7025～353.设备供货要求：磨煤机型式：溢流型湿式棒磨机；棒磨机规格：筒体直径Φ4000mm，筒体长度6000mm数量：一台。
目录1 工程概况 (1)1.1 工程概况 (1)1.1.1 工程范围 (1)1.1.2 工程特点 (1)1.1.3 技术特性 (1)1.2 主要工程量 (1)1.3 施工工期 (1)2 编制依据 (1)3 作业前的条件和准备 (1)3.1 技术准备 (1)3.2 作业人员 (2)3.3 作业工器具 (2)3.4 安全器具 (3)4 作业程序和方法 (4)4.1 施工工艺流程 (4)4.2 施工方法和要求 (4)4.2.1 定位放线 (4)4.2.2 钢筋工程 (4)4.2.3 模板工程 (5)4.2.4 混凝土工程 (6)4.2.5 螺栓盒安装 (7)4.2.6 二次灌浆 (7)5 保证工期的措施 (8)6 技术经济分析 (8)7 质量控制点的设置和质量通病的预防 (8)7.1 质量目标 (8)7.2 质量标准及要求 (8)7.3 质量通病及预防措施 (9)8 作业的安全要求和环境条件 (9)8.1 作业的安全要求 (9)8.2 作业的环境要求 (10)8.3 作业的安全危害因素辨识与控制（见附表1） (10)8.4 作业的环境因素辨识与控制（见附表2） (10)9 应急措施 (10)9.1 触电应急措施 (10)附表1 (11)附表2 (13)磨煤机基础施工技术措施1 工程概况1.1 工程概况1.1.1 工程范围本工程为北海供热中心二厂4×330MW机组工程。
磨煤机共计5台，磨煤机基础形式为钢筋混凝土结构，磨煤机基础位于除氧煤仓间C-D列、3-8轴之间，底标高为-5.00m。
磨煤机基础坐落于除氧煤仓间基础之上。
±0.00m相当于绝对标高4.20m，基础底钢筋保护层为100mm，其余部位55mm。
1.1.2工程特点1.1.2.1本工程属设备基础类工程，螺栓安装较多，磨煤机基础台板的预埋螺栓孔洞较多、体型复杂；钢筋结构复杂、施工量较大,且属于大体积混凝土。
1.1.3 技术特性基础混凝土标号C40，选用普通硅酸盐42.5水泥。
国电北仑电厂磨煤机技术规范书(最终版)国电北仑电厂三期工程2×1000MW超超临界燃煤机组第一批辅助设备招标文件中速磨煤机第二卷技术规范书2006年04月国电北仑三期扩建工程2×1000MW超超临界机组辅助设备招标文件中速磨煤机目录附件一技术规范11.1总则11.2工程概况11.3设计和运行条件11.4技术要求51.5设计与供货界限及接口规则191.6清洁，油漆，包装，装卸，运输与储存201.7数据表221.8差异表27附件二供货范围282.1一般要求282.2供货范围28附件三设备和技术资料的交付进度353.1一般要求353.2资料提交的基本要求353.3交货进度38附件四监造（检查）和性能验收试验394.1概述394.2工厂检查394.3设备监造394.4性能验收试验41附件五技术服务和联络435.1投标方现场技术服务435.2培训445.3设计联络会44附件一技术规范1.1总则1.1.1本规范书仅适用于国电北仑电厂三期工程（2×1000MW机组）配套的中速磨煤机，它包括中速磨煤机本体及其附属设备的设计、制造、检验、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和相关的国际国内标准要求的优质产品及相应服务。
1.1.3如招标方有除本规范书以外的其它要求，应以书面形式提出，经买卖双方讨论后载于本规范书。
1.1.4投标方对磨煤机的整套系统和设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.1.5本规范书所使用的标准若与投标方所执行的标准发生矛盾时，按较严格标准执行。
1.1.6如投标方未对本规范书提出书面异议，招标方则可认为供方提供的产品完全满足本规范书的要求。
1.1.7本规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.1.8在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.2工程概况1.3设计和运行条件1.3.1系统概况和相关设备1.3.1.1锅炉规范1)锅炉型式：超超临界参数、一次中间再热、变压直流炉2)锅炉最大连续蒸发量：2996 t/h3)锅炉保证效率(BRL)：93.80 %4)锅炉(B-MCR)燃煤量：376 t/h(设计煤种)412 t/h(校核煤种1)360 t/h(校核煤种2)5)燃烧器型式、布置方式：单炉膛、前后墙对冲燃烧6)空气预热器型式：三分仓、回转式7)理论空气量(干空气)：设计煤种5.87 Nm3/kg校核煤种（1）5.39Nm3/kg校核煤种（2）6.19 Nm3/kg8)炉膛出口过剩空气系数(B-MCR)：1.149)锅炉运行方式：带基本负荷并参与调峰。
10)锅炉不投油最低稳燃负荷30%B-MCR，2台磨煤机投入运行，锅炉在此负荷下能长期安全稳定运行。
11)机组运行模式1.3.1.2制粉系统1)型式：中速磨煤机冷一次风机正压直吹式制粉系统，每台炉配6台中速磨煤机，燃烧设计、校核煤种时，5台运行，1台备用。
2)煤粉细度：设计煤种和校核煤种均达到下列煤粉细度的要求200目筛通过率为75%（R90=18.38 %）,均匀性指数≥1.1。
1.3.1.3给煤机1)型式：电子称重式给煤机2)数量：每台磨煤机配1台给煤机，两台炉共12 台。
3)最大连续给煤量：120 t/h(考虑了10%的给煤裕量)4)计量精度：±0.25%5)控制精度：±0.5%1.3.2工程主要原始资料1.3.2.1气象资料1.3.2.2根据《中国地震动参数区划图》及浙江省工程地震研究所编写的《北仑电厂三期扩建工程场地地震安全性评价报告》，50年超越概率10%的地表地震动水平向峰值加速度为0.095g，相应地震基本烈度为Ⅶ度。
1.3.2.3燃煤1)原煤粒度：≤30mm2)设计、校核煤质资料1.3.2.4防爆蒸汽汽源参数1)防爆蒸汽压力：0.30MPa2)防爆蒸汽温度：250℃1.3.2.5冷却水参数1)冷却水压力(正常/最高)：0.6/1.0MPa2)冷却水温度：38℃(最高)1.3.3安装运行条件：露天、零米布置1.3.4厂用电系统电压：中压：6kV和10kV两级电压（暂定）三相、50Hz；额定值200kW以上和4000kW 以下电动机的额定电压为6kV，额定值4000kW以上电动机的额定电压为10kV。
其中性点均为低电阻接地。
低压：汽机房低压交流电压系统（包括保安电源）为380V三相三线制、50Hz；额定值200kW及以下电动机的额定电压为380V；交流控制电压为单相220V。
直流控制电压为110V，来自直流蓄电池系统，直流系统额定电压为110V，电压变化范围-15%~+10%。
直流油泵的电机额定电压为220V直流，与直流蓄电池系统相连，直流系统额定电压为230V，电压变化范围-12.5%~+12.5%。
设备照明和维修电压：设备照明由单独的380/220V照明变压器引出。
维修插座电源额定电压为380V、70A、三相、50Hz；单相220V、20A。
主厂房低压交流系统采用中性点高阻接地系统、三相三线制；辅助厂房及主厂房的照明和检修低压交流厂用电系统采用中性点直接接地系统。
1.4技术要求1.4.1参数、容量/能力1.4.1.1入磨煤粒度：≤30 mm1.4.1.2磨煤机入口干燥介质温度：招标方可提供的干燥剂最高温度(空预器出口一次风温)为320 ℃（设计煤种B-MCR工况）。
投标方应根据选型计算，在投标文件中提出建议值。
1.4.1.3磨煤机出口介质温度：77 ℃1.4.1.4容量/能力要求1)每台锅炉配6 台磨煤机。
2)燃用设计煤种时，5 台磨运行，1 台磨备用。
5 台磨的总出力(考虑10%出力降低系数)不应小于锅炉B-MCR工况燃煤量的110 %。
3)燃用校核煤种时，6 台磨运行。
6台磨的总出力(考虑10%出力降低系数)不应小于锅炉B-MCR工况燃煤量的100 %。
4)请投标方提出可安全连续运行的单台磨煤机最小出力，并根据运行经验对此进行介绍和论述。
5)请投标方在计算磨煤机干燥出力时，充分考虑雨季和运输途中原煤水分的增加，同时考虑在低负荷时一次风温的降低，50%B-MCR时，干燥剂温度(空预器出口一次风温)为292℃，请投标方在投标文件中提供该工况的有关计算数据。
6)煤粉细度按1.3.1.2制粉系统要求。
1.4.2性能要求1.4.2.1磨煤机整机寿命不低于30年。
1.4.2.2投标方应保证磨煤机达到设计出力，且在碾磨件使用寿命期间，因磨损而造成的磨煤机出力降低率不大于10%。
1.4.2.3磨煤机出力应具有较大的调节范围，能适应机组调峰运行的要求。
且在额定出力范围内，煤粉细度可作线性调节。
1.4.2.4磨煤机启动应满足空载和带载两种启动方式。
1.4.2.5磨煤机抗爆能力按0.35MPa设计。
1.4.2.6磨煤机在正常运行条件下，应满足以下要求：1)每台磨煤机各个出粉口的风量偏差不大于5%，粉量偏差不大于5%。
请投标方在投标文件中提出保证措施。
2)磨辊辊套(单面)和磨盘衬板的使用寿命均不低于15000小时。
3)磨煤机排出石子煤的含煤量不大于磨煤机总出力的0.1%。
4)磨煤机运行平稳，底板振动(双振幅)小于0.025mm。
5)距磨煤机外壳一米处噪音值不大于85dB(A)。
6）石子煤的排放能力不小于磨煤机出力的2%1.4.3结构要求/系统配置要求1.4.3.1磨煤机磨辊装置、加载装置及减速机与磨煤机侧机体连接部位应采取可靠的密封，保证在运行过程中不漏粉、不漏油。
请投标方提供密封件保证寿命值。
1.4.3.2磨辊装置及其它易损件应便于更换，且具有良好的互换性。
1.4.3.3磨煤机机体上应有惰性气体或蒸气接口，并提供防爆、防火和灭火措施及有关要求。
投标方应选配精确可靠的进口CO监测报警装置，以保证安全稳定运行。
1.4.3.4磨煤机采用动态分离器，以保证煤粉细度均匀、达到本规范书对煤粉细度的要求。
旋转分离器采用变频电机驱动。
投标方在投标书中应提供动态分离器叶片的使用寿命以及控制方式，并负责完成动态分离器有关调试工作1.4.3.5在正常运行条件下，磨煤机石子煤排出装置应保证进入磨煤机的石子煤能自动通畅排出。
石子煤刮板应有足够的强度和刚度，投标方应提供其使用寿命。
1.4.3.6阀门应保证严密性好、不泄漏、动作灵活。
磨煤机上至分配箱后煤粉管道速关阀采用气动二位阀（以下简称气动速关阀），投标方应在投标书上提供相应的技术参数（如快关时间），并能满足跳单台磨和MFT动作后的燃料切断要求。
1.4.3.7磨煤机热风管道接口及石子煤排出接口位置应按招标方要求设计。
1.4.3.8密封风采用集中供风、与一次风串联设计，风机为室外布置。
正常运行工况下，一用一备。
且单台出力应能保证所有磨煤机、给煤机及冷热一次风插板门和调节门运行时的密封风量的要求，并有可靠的防尘措施。
二台密封风机可自动切换，并实现互为自启动联锁，由买方的机组DCS厂家完成密封风机的控制，投标方应配合设计和调试工作。
1.4.3.9磨煤机外表温度高于50℃的部位，应进行保温。
投标方进行保温设计和供货。
保温应采用预制、快速安装、可重复使用的部件。
1.4.3.10凡关键部件和国内尚不过关的零部件，投标方应考虑从国外进口。
要求进口的部件见2.2.4进口件清单。
1.4.3.11磨煤机煤粉出粉口为四个。
1.4.3.12磨煤机一次风进口处应有防止石子煤堆积的措施，投标方在投标书中应提供防止石子煤堆积措施的说明。
1.4.3.13除磨煤机本体所提供的石子煤箱外，外部的石子煤斗也有投标方配套提供。
该石子煤斗与磨煤机出口石子煤箱的接口应保证在正常运行和更换时有良好的密封性能，不漏煤及煤粉，且易于更换。
1.4.4辅助设备要求1.4.4.1对磨煤机主电动机和旋转分离器变频电动机、密封风机电动机的基本要求1)每台电动机的设计和构造必须保证与它所驱动设备的运行条件和维修要求一致。
国产高压电机分包厂商为如下之一：上海电机厂、湘潭电机厂、株洲南车电机股份有限公司。
最终电动机分包厂商的选择应经需方确认。
招标方需提供电机型式试验报告。
2）配套电动机的参数、容量/能力（磨煤机电动机请按6kV和10kV两个电压等级分别提供参数，并分别报价）电机型号：额定电压：额定频率：50Hz额定功率：/额定电流：/启动电流倍数：/功率因数：效率：/%额定转速：r/min相数：3相接线方式：极数：防护等级：IP54绝缘等级：F冷却方式：安装型式：卧式转子型式：鼠笼工作方式：连续3)电动机的设计与构造，必须与磨煤机设备的运行条件和维护要求相一致。
