第八章基坑排水降水和防沉降措施

基础排水和防止沉降措施第一节、基础排水措施1-1施工前认真理解领会设计降水方案，施工时随时与设计人员保持联系，及时补充和修改降水设计，保证基础排水要求。

1-2在坑顶地面周围设排水沟和挡水埝，引排地面水流，保证坑外水流不入坑内。

1-3详细调查了解地下管线情况，做好管线保护，保证施工时不因损坏供排水管造成基础水淹。

1-4做好基坑内防洪，准备足够抽水设备，防止暴雨季节基坑被水淹。

第二节、防止沉降措施2-1 为防止因基坑开挖时地面及周围建筑物产生沉降，开挖前对基坑开挖支护情况进行理论分析计算，确定施工方案是否合理，施工时及做到开挖后各支撑围护结构紧跟。

2-2加强施工监测，确定有效防沉降措施。

在基坑开挖过程中做好地上设施、周围建筑物的沉降观测，对各种沉降情况进行详细记录和动态分析，以掌握建筑物动态沉降信息，及时调整施工方案，控制基坑周边土体位移，减小施工和降水对周围环境的影响，控制原有建筑物的不利沉降。

在地上设施、周围建筑物的沉降观测出现异常时，及时采取措施并增加观测密度。

2-3在整个基础施工过程中要注意对距基坑较近的原有建筑物的沉降观测，防止因水位过低造成的原有建筑物沉降过大造成的破坏。

2-4在基坑边坡堆载不得超过限值，以防边坡失稳。

第三节、周围环境监测3-1在降水开始前布设地表沉降、管线沉降、建筑物沉降和倾斜测点，并协同监理、业主和有关管理部门作好周围环境原始状况记录；3-2抽水开始前3天初测三次，取其平均值作为初始值；3-3抽水开始后，在水位未达到设计降水深度以前，每天进行三次沉降监测；3-4当水位已达到设计降水深度，且趋于稳定时，每天观测一次；3-5沉降监测精度为±0.1mm；地下管线、地上设施、周围建筑物保护措施第一节、地下管线的保护措施1-1根据业主提供的地下管线敷设图，制定相关的保护措施。

1-2于基坑开挖可能暴露的管线，提前试挖，并做保护和标识。

1-3基坑开挖影响不到的地下管线，在现场平面布置时，不得占压，如有特殊要求，则按实际情况采取相关措施。

基础排水和防止沉降措施1.1.基础降排水1.1.1.抽降水管理针对工程特点，并吸取以往众多深基坑工程降水成果，我单位在现场成立一个专门的降水管理小组，由项目总工直接负责，项目施工员分段负责。

<1> 降水管理小组工作职责：<1.1> 熟悉施工进度计划，掌握各施工段的施工时间合理有效的计划降水。

将降水井按照施工段划分编排降水计划和降水步骤。

<1.2> 降水开始前，将所有降水井、减压井、观察井统一联测静止水位，统一编号，统一基准，绘制井点平面布置图以及填写降水记录表。

<1.3> 由项目总工负责对管理小组成员进行统一的培训教育。

降水井的观测，测绳的使用、电测水位仪的使用、自测水位仪的使用；水位变化情况与预测计算分析，及时发现问题，调整抽排系统，并与基坑其它岩土工程监测资料进行对比分析。

分析由监测单位提供的监测周围建筑物的沉降数值，对比前后监测数值绘制曲线图表。

<1.4> 根据施工节奏、施工面实际情况增减降水次数，确保槽底土的干燥以及四周围建筑物的均匀沉降。

<2> 基坑降水技术保证措施<2.1> 降水施工方案经监理审批后实施，由专人负责抽水、观测，做好观测记录，及时反馈信息，基坑开始前7天开始抽水。

开始降水后，即随时了解水位动态变化。

<2.2> 按降水监测要求做好监测记录，根据水位、水量变化情况及时采取调整措施。

观测水位时，在降水前观测初始水位高程，以后定期观测，雨季增加观测密度。

观测结果应绘制s-t和Q-t曲线。

<2.3> 控制降水的水位使各段的水位差保持不大于1m，以避免造成相邻施工段的不均匀沉降。

为此要加强水位观测，当水位差过大时，应立即采取措施补救。

<2.4> 沿基坑四周布设降水观测孔，利用电测水位仪、自测水位仪进行水位量测，其要求包括：选择有典型代表性的一排观测孔，从降水开始按抽水试验观测要求，进行水位观测。

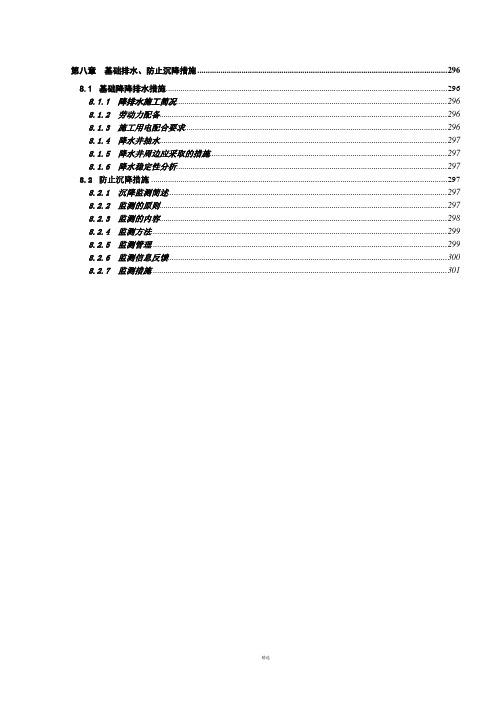

第八章基础排水、防止沉降措施 (296)8.1基础降降排水措施 (296)8.1.1 降排水施工简况 (296)8.1.2 劳动力配备 (296)8.1.3 施工用电配合要求 (296)8.1.4 降水井抽水 (297)8.1.5 降水井周边应采取的措施 (297)8.1.6 降水稳定性分析 (297)8.2防止沉降措施 (297)8.2.1 沉降监测简述 (297)8.2.2 监测的原则 (297)8.2.3 监测的内容 (298)8.2.4 监测方法 (299)8.2.5 监测管理 (299)8.2.6 监测信息反馈 (300)8.2.7 监测措施 (301)第八章基础排水、防止沉降措施8.1 基础降降排水措施8.1.1 降排水施工简况本工程降水采用基坑内封闭降水井降水。

考虑将地下水降至最深基础底板下0.50m～1.0m左右，降水井深度为14m左右，采取在基坑内布置管井，间距不大于20m，在基坑外围采用单排咬合式水泥搅拌桩（水泥掺量15%）为止水帷幕。

待基坑内水抽完后，基础垫层浇筑时，用C20素混凝土将基坑内的降水井封死，但应留有不少于20口降水井，待地下室后浇带浇筑时再进行封堵，以防止地下室上浮。

降水井封堵措施如图 8.1.1-1。

图 8.1.1-1 降水井封堵措施图降水井深14米，采用旋挖钻机成孔，孔径φ600，当钻机成孔达到预定深度时，进行清孔，减少孔底沉渣，孔底沉渣厚度小于30～50cm。

然后马上下滤料管，滤料管接头处用4根竹片及铁丝绑扎结实，必要时接头处包纱网。

井管应保持垂直和居中。

下完管后注入清水，稀释孔内泥浆比重接近1.05后，再填入滤料和沉入无砂混凝土滤管，滤料必须沿四周均匀填入，下部填入4～7mm砾石滤料，上部填入且存在较大的不确定性。

施工过程中应作好井管的维护，保证有效地达到设计要求的降水效果。

本工程共有93口降水井，在基坑外西侧布置观察井及回灌井15口，东南北为观察井及降水井22口，基坑内布置降水井56其中6口兼观察井，以便于观察地下水情况，观察井井深14m。

基础排水和防止沉降措施※一、基础排水：本工程基础排水采用砖砌集水井进行降水，同时在垫层外围设置300mm ×400mm排水沟，排水沟与集水井相连。

当槽内积水时，通过集水井将槽内积水排出。

另外，在现场设置沉淀池，集水井内抽出的水需先经沉淀池过滤后再排入市政排水管网。

※二、防沉降措施：对本身建筑的措施：基坑挖至槽底后，基坑加强排水，保持槽底干燥。

集水井、排水沟回填采用碎石。

对周围建筑的措施：基础开挖前，先对周围建筑物进行标识，开挖降水过程中对其进行沉降观测，如发现异常情况要立即停止挖槽和降水，采取措施进行解决。

※三、基坑监测措施：㈠监测点布置：沿基坑周边设置观测点，一般在每边的中部、端部布置观测点，并在远离基坑外(大于5倍的基坑开挖深度)设基准点，且数量不少于2点，对基准点要按稳定程度定时测位移和沉降。

基坑周围地表沉降、土体深层竖向位移等观测点宜设在基坑纵横轴线或其他有代表性的部位(如临近有建筑、道路、管线等需保护的建筑物等)，测点数量视具体情况及基坑规模而定。

环境监测应包括基坑开挖深度3倍以内的范围。

地下管线的沉降观测点应设置在地下管线顶部，也可设置在靠近管线底的土体中。

临近建筑物沉降的测点通常应布置在墙角、墙身(尤其是能代表独立基础及条基沉降的柱身)、门边等外形突出部分、测点间距以能充分反映建筑物各部分的不均匀沉降为宜。

㈡监测计划管理：1、工程施工前，结合现场实际情况及施工进度，编制详细的监测实施计划并确定监测技术标准，报监理工程师批准。

2、项目部将监测管理项目及监测实施计划纳入生产中，将监测作为一个重要的施工环节，并保证检测工作人员有确定的时间和空间。

3、施工监测要紧密结合施工步骤，要测出每一步施工周期、变化的影响，以及计算各测点的累积变化量。

利用计算机管理的方法提供信息，制定措施。

4、监测频率：⑴每个监测项目在基坑开挖前均应测得初始值，且不应少于2次。

⑵各监测项目监测的时间间隔可根据施工进程，基坑工程等级确定。

第八章基础排水和防止沉降措施一、基础排水1、明挖基础排水地质情况满足明挖开挖的，采用基坑内排水沟和集水井排水方案，具体做法为沿基坑边做排水沟，在基坑四角设集水井，排水沟和集水井设置在基础轮廓线以外，其沟底宽度为0.3米,排水沟纵坡宜控制在1～2‰。

排水沟和集水井应保持一定高差，集水井底应比排水沟底低1米，排水沟底比挖土面低0.3～0.5米。

集水井的直径一般为0.7～1.0米,深度为1米,水泵选用潜水泵，当涌水量较大时，改用离心式水泵。

2、采用钢板桩围堰排水地质情况较差且地下水位较高，采用封闭的止水钢板桩围堰开挖施工，基础排水采用围堰内集水井水泵排水方案，集水井底应比基底底低1米，水泵采用泥浆泵。

3、井点降水地下水位高，明挖和围堰都无法施工时，采用基础四周井点降水。

在降水前认真做好对周围环境的调研工作，查清工程地质及水文地质情况，包括土层分布、透水层情况，地下水位变化情况、各层土的渗透系数，土体的孔隙比和压缩性等。

查清上下水管线、煤气管道、电话、电讯电缆、输电线路等各种管、线的分布和类型，埋设年代和对差异沉降的承受能力，考虑是否需要预先采取加固措施。

查清周围地面和地下建筑物的情况，包括建筑物的基础形式，上部结构形式，在降水区中的位置和对差异沉降的承受能力。

降水前要查清这些建筑物的历年沉降情况和目前损伤的程度，是否需要时先采取加固措施。

降水期间，应对附近建筑物和道路进行沉降观测，如发现有异常情况，即应与设计和建设单位协商解决的方案。

4、排水注意事项⑴雨季施工中，地面水不得渗漏和流入基坑，遇大雨或暴雨时及时将基坑内积水排除。

⑵基坑在开挖过程中，沿基坑壁四周做临时排水沟和集水坑，将水泵置于集水坑内抽水。

⑶尽量减少晾槽时间，开挖和基础施作工序紧密连接。

⑷遇到降雨天气，基坑两侧边坡用塑料布苫盖，防止雨水冲刷。

⑸鉴于地表积水，同时施工过程中也可能出现地表的严重积水，因此，进场后根据现场地形修筑挡水设施，修建排水系统确保排水渠道畅通。

基础排水和防止沉降措施一、基坑采用明沟集水井排水，集水井内径为1m，井底比槽底深1m，使排水沟与集水井贯通。

二、防止沉降措施1、做好试桩工作，确保单桩承载力。

2、做好沉降观测工作（1）钢结构工程施工结束后应按设计要求和施工规范设置沉降观测点，并进行施测记录。

（2）首次沉降观测是进行比较的根据，如精度不够或存在错误无法补测，故每个沉降点的高程必须同期进行两次观测后决定。

（3）为保证沉降观测点的正确性，必须做到固定人员观测，使用固定的水准点，按规定的日期、方法及路线进行观测，并做好记录。

三、基坑开挖期间，在拟建筑周围设排水沟，防止地下水渗透，流入基坑中。

地下管线、地上设施、周围建筑物保护措施在对本工程施工前，要结合业主与规划等有关部门联系，摸清地下管线的走向、埋置深度等情况，在现场用灰线和木桩标识，施工时，对操作人员进行交底，挖出管线及时与有关部门联系，能加深的加深，能改道的改道，尽量迁出建筑物以外。

地上设施，如：树木、围墙、等，应根据实际情况与有关部门联系，及时采取措施，以保证工程施工的顺利进行。

对周围建筑物进行实际勘察，基坑开挖前对原有建筑高程进行标识，基坑开挖期间用水准仪控制观测建筑物有没有变化，如有变化及时找业主、监理、设计单位协商解决并采取相应措施。

（一）施工前应组织有关人员熟悉工程图纸和工程地质资料，参加设计交底。

了解施工现场情况以及对周围道路、地下管线、邻近建筑情况进行调查，掌握第一手资料。

（二）根据需保护对象离基坑的远近，相对应地制定监测、保护措施，做好监测控制点，并记录下原始数据备案。

（三）对施工中逐级对职工已有地下管线、地上设施、周围建筑物保护等进行交底。

（四）如有距现场较近或距围墙边较近的管线，在开工前我们将编制专项保护措施。

在地下管线部位设置警示标志，在地下管线位置禁止挖掘与打桩，在其上不允许堆放施工器材。

开挖沟槽时如果发现有地下管线，施工现场派专人指挥，以免损坏管线。

在基础施工期间加强变形测量。

基础排水和防止沉降措施（一）基础降排水一、基坑降水要求：本工程降水面积较大，基础埋深较深，采用大口径无砂混凝土大口井井点的降水方案。

考虑将地下水降至最深基础垫层下1m左右，待基坑内浇筑垫层时将基坑中部的部分井封死，基坑四周井点部分保留，与基底排水沟相连，排出基坑积水。

1、水泵在下井过程中一定要居中，切不可使泵体贴靠在井壁上，防止在多次启动时产生的震动将井壁震破返砂。

2、基坑降水在土方开挖前至少7天进行，以保证土方开挖时的地下水位稳定在槽底以下0.5m。

3、降水施工时，现场应配备专职司泵人员。

此外现场应至少配备5台余泵，保证降水的连续性。

4、本工程基坑面积较大，基础工程施工时基坑中间部位降水井排出的水采用井倒井的方式排出基坑外。

5、整个基础施工期间降水应连续进行，以保证基础施工期间地下水位稳定在在槽底以下0.5m。

6、降水前，先测量每口井起始水深，作好原始记录。

降水后抽出的地下水通过现场的沉淀池沉淀后排入市政下水管道。

7、沉淀池沿基坑四周共设三处，沉淀池采用5mm厚钢板制作，设三级沉淀。

沉淀池放置在地表，沉淀池在使用过程中需经常清理，防止淤积。

沉淀池的大样如下图所示：4mm厚钢板焊制A-A二、基坑降水方案：总体上按内降外不降考虑，即在基坑内设置降水井，降低基坑内部的地下水位，利用支护结构的挡水效果，防止基坑外部的地下水被过多的抽取，从而造成周边建筑物产生不均匀沉降。

本工程基坑降水面积较大，采用大口径无砂混凝土管井井点的降水方案，基坑内基本呈均匀布置。

基坑四周设置观察井，井深6m，随时观测地下水位情况，如发现地下水位有较大的波动，立即将观察井变为回灌井，稳定地下水位，保证周围建筑物、公共设施的安全。

1、降水井结构：降水井由无砂混凝土滤水管、吸水管和潜水泵等部分组成，降水井孔径为φ700，全孔下入φ500水泥砾石（无砂）滤水管，管底封死，管外填3～15cm砾石作过滤层，地面0.5m以上用粘土填充夯实。

第一章基础排水和防止沉降措施第一节一般要求本工程基础考虑到雨季施工又结合工程所在地地下水情况，先进行地下水位检测，根据地下水标高，调整井布置范围，进一步完善降水方案后实施。

及时了解基坑内和基坑外地下水位动态变化情况。

一、基础排水基坑开挖地注意基槽顶部周围不得堆载，基坑开挖与施工过程中应避免土层扰动和坑底浸泡。

根据施工季节地下水位情况，用潜水泵随集随时抽。

基础施工过程中，其水排放于施工平面内,通过临时集水井经沉淀后排入市政下水道。

临时明沟可顺轴线利用带基位置设置，遇基础绕开。

临时集水井直径1m,深度在1.5m左右,以利每天清理沉积泥砂。

排水系统每天派1人进行维护清理，以保证排水畅通，防止地表水流入基础内影响其作业。

二、防止沉降措施1.根据建筑物的大小，荷重基础形式和地质条件等因素要在建筑物上埋设沉降观测点。

观测点应沿建筑物周围每隔30m左右设置一点，大角及纵横墙连接处及沉降缝的两旁均应设置。

观测点的布置图附后。

观测点本身应牢固稳定，确保点位安全，能长期保存；观测点由Φ20光圆钢筋制作，端部应打磨成半圆形，与墙身保持一定距离；沉降观测每层进行一次。

发现问题及时联系有关单位采取措施。

2.为了防止地基不均匀沉降，机械土方开挖时接近槽底标高时，由人工清理挖至槽底标高，避免人为挠动地基土，防止地基不均匀沉降。

3.回填土后，在建筑物四周设置300X300砖砌排水沟，将场区积水、建筑物周围积水排至市政管网。

第二节止水帷幕施工（1）注浆材料的选择水泥土重度比原土提高约3%，含水量降低约10%，渗透系数约为10-5～10-6m/d，抗渗等级为0.2～0.4MPa级，水泥土抗渗性能随水泥掺入比提高而提高，随龄期增加而提高。

为增加帷幕抗渗性能，水泥掺量宜取高值，在本工程中，水泥土中水泥掺量为15%，水泥采用P.O32.5。

（2）工艺流程：为保证隔水效果，本次施工采用“二次喷浆、三次搅拌”工艺。

就位→预搅下沉→制备水泥浆→提升喷浆搅拌→沉钻复搅→重复提升搅拌→移位→清洗。

基础排水和防止沉降措施【1】降水运行【1.1】集、排水措施及要求工程降水抽取地下水，减少基坑开挖范围内土体中的含水量，需要施工现场必须有合适的排水设施以满足工程降水的需求，确保降水运行排水的顺畅，保障降水效果。

对于施工现场的排水设施，根据工程实际情况进行安排，满足以下要求：1 集水设备的数量、安放位置以及水泵型号的选用，应考虑实际单井出水量及开挖深度对水泵扬程的要求；2 尽量缩短降水井与排水系统设施之间的距离，减少降水井排水的沿程水头损失，降低抽水设备的扬程消耗；3 基坑抽水运行期间应在基坑摆放相应的三级沉淀池，根据基坑长度和总的涌水量，沿基坑周边共布置4个三级沉淀池（如分段开挖可以根据具体开挖范围调整三级沉淀池数量），经三级沉淀池沉淀后排入附近市政管网。

【1.2】降水试运行1 每成井施工完一口井即投入运行，以便及时抽通降水井，确保降水井的出水量，然后停止抽水。

2 试运行之前，需测定各井口和地面标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。

3 安装前应对泵体和控制系统作一次全面细致的检查。

检验电动机的旋转方向、各部位连接螺栓是否拧紧、润滑油是否足、电缆接头的封口有无松动、电缆线有无破损等情况，然后在地面上试转一下，如无问题，方可投入使用。

潜水电动机、电缆及接头应有可靠绝缘，每台泵应配置一个控制开关。

【1.3】正式降水运行1 坑内降水井需在基坑开挖前15-20 天开始抽水，以满足预抽水时间，保证降水效果。

2 正式抽水时，每口疏干井安装一台水泵。

3 刚开始抽水的时候，地下水很丰富，水泵出水量大，随着时间的推移，单井出水量会逐渐减少。

4 降水工作应与土方开挖施工密切配合。

在开挖过程中，逐步割除井管，并及时恢复抽水运行。

注意对降水井的保护，严禁挖土机破坏。

5 抽水需要24 小时派人值班，对基坑每日总出水量及坑内平均水位进行监测，若发现个别井出水量异常，对其进行单独出水量监测，并做好抽水记录，以掌握抽水动态，指导降水运行达到最优。

基础排水和防止沉降措施第一节基坑水计划降水井采用无砂混凝土井管，无砂混凝土井管滤料采用2--5mm等粒径中粗砂或无粉碎石屑。

要求至少提前20天开始降水，并将地下水位降至坑底以下不小于0.5m。

基底采用盲沟与大口井结合方式组织地表水外排，确保开挖过程中基底不积水。

基坑顶部四周开挖400X400排水明沟（截水沟），防止基坑外围水流入。

第二节基础降水方案降水井成井采用泵吸式反循环钻机，此种方式可减小水泥浆比重，有利于降水，井管采用直径500无砂水泥管，外围回填等粒径碎石，其透水直径不小于700mm,空压机洗井。

降水井应高出地面500mm,并在降水井四周设警示标志并设专人巡视，防止井点损坏或人员掉入跌伤。

基坑四周设观测井，随时观测水位。

降水井成井工作应控制在5天内完成。

一一般所选用水泵的排水量为基坑涌水量的L5-1.0倍。

整个基础施工期间降水应连续进行，以保证基础施工期间地下水稳定在在槽底以下Im o基坑降水在基坑开挖前20天开始，待地下室墙外回填土至地下水位以上时停止降水，大口井在进行基础底板浇注时封死。

位于基础底板下的大口井，在进行垫层施工时，在井内设置钢管，泵管与电缆从钢管内穿出，然后向井内填塞碎石，做混凝土垫层与防水层，为了防止此处渗漏，防水层卷上钢管200mm,同时在钢管上焊钢止水环，钢管的端部设置节门接口。

为了保证降水的效果，在进行垫层施工前，要认真检查抽水泵的运转情况，防止坏泵封入井内，影响降水效果。

当地下室底板混凝土浇筑时，将泵管、电线割断，钢管端部安装水节门，将地下水截住，然后随同底板一起浇筑封井。

地下室墙外侧的大口井保留于地下室外墙外防水施工完成，基坑回填土至地下水位以上时停止降水，抽出水泵将井填死。

第三节基础排水方案受场地地下水贮存条件及施工条件的制约，以及管井降水的局限性，各土层界面可能会有少量渗水现象。

为保证基础施工的顺利进行，基坑开挖时，可采用堵排措施予以解决，槽底设置500X30Omm的排水盲沟，与大口井相连，地表水排入大口井，再由大口井抽出。
