二衬防水板技术交底

工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。

施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。

详见图。

施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。

让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。

开调的浆料在半小时用完。

在24小时内对涂层进行喷雾水保养。

勿将本产品和其它材料混合使用。

注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。

审核人交底人接受交底人。

隧道二衬施工技术交底隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

2、防排水措施主要经过防水卷材及模筑衬砌自防水的双重作用避免地下水从二次衬砌混凝土渗入。

隧道内排水采用双侧侧沟的方式。

仰拱填充顶面设置2%横向排水坡，初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

技术交底工程名称赣龙铁路GL-1标四项作业队伍隧道作业二队目部交底项目二次衬砌交底时间交底内容：一、施工技术方案1、施工工序隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则。

围岩和初期支护变形基本稳定，仰拱施作完成后，利用多功能作业台车平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌12m台车进行二次衬砌，采用拱墙一次性整体浇注施工（一模到底）。

砼采用拌合站集中拌合，砼搅拌运输车运至洞内，砼输送泵泵送入模。

在隧道仰拱填充到一定的工作距离，并达到2.5Mpa以上后，即可进行防排水及钢筋安装，二衬施工的基本程序是：“找平初期支护面、安设防排水设施、安装钢筋、根据测量台车就位、调整台车的各部件到工作状态、封端头模、砼的浇筑”。

2、施工方法1）防排水施工①防水层：防水层设计为≥350g/m2土工布及厚度≥1.5mm防水板，防水层按环进行铺设，按设计长度下料尺寸，将裁剪好的防水层平铺，按规范要求搭接，再焊接成一个循环所需要的防水层；对焊接好的防水层进行抽样检查，合格后进行防水板铺设，防水层在自制台车上进行铺设。

防水层施工质量控制：a、防水层铺设前，喷混凝土表面处的钢筋头和锚杆头先切除，再用手持砂轮机磨平，对凹凸不平部位应修凿喷补，使混凝土表面平顺，凹凸量不得超过5cm，有局部渗水处，应进行处理。

b、砼表面应先铺设无纺土工布，并用衬垫贴上，同时铺设防水板，然后用射钉枪钉上水泥钉锚固，水泥钉长度不得小于5cm。

平均拱顶3～4点/m2，边墙2～３点/m2。

衬垫与衬垫之间防水层不得绷紧，要保证防水层与喷射混凝土密贴。

c、铺设防水板时采用专用熔接器热熔在衬垫上，两者粘结剥离强度不得小于防水板的抗拉强度。

防水板必须是从下往上环向且下压上进行铺设，搭接宽度不得小于15cm，焊接宽不小于15mm，漏焊、假焊处应补焊，若有烤焦、焊穿处，应用同样的防水板焊贴覆盖。

ｄ、铺设防水层地段距开挖工作面，不得小于爆破所需要的安全距离，整体衬砌灌注混凝土时，不得损坏防水层。

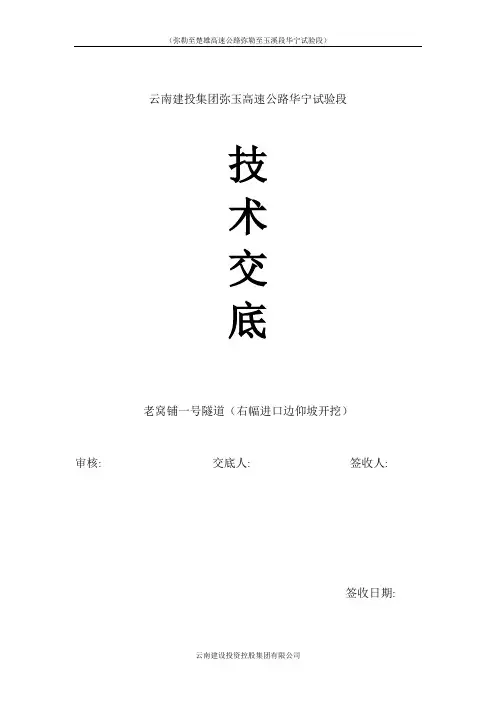

云南建投集团弥玉高速公路华宁试验段技术交底老窝铺一号隧道（右幅进口边仰坡开挖）审核: 交底人: 签收人:签收日期:分部分项工程施工技术交底卡工程名称弥勒至楚雄高速公路弥勒至玉溪段华宁试验段老窝铺2＃隧道分部分项工程名称二次衬砌施工范围K77+605～K78+910设计要求施工方法1、工期：540天2、劳动力：管理人员10人、开挖班40人、支护班60人、模板班40人、二次衬砌班40人3、设备：挖掘机、发电机、凿岩机/煤电钻、钻杆、注浆机、电焊机、空压机、湿喷机、自卸车、二衬台车等。

4、材料：C30衬砌防水混凝土、C30仰拱混凝土、HPB300钢筋、HRB400钢筋、C15混凝土仰拱/底廓回填、C20混凝土铺底/垫层、横通道交叉口I18工字钢托梁、土工布、PVC防水板等。

5、技术要点：1)二衬施作时机的确定本隧道围岩类别低,设计采取C30钢筋混凝土二次衬砌,在主洞施工时，在施工条件具备的条件下,采取二次衬砌紧跟的措施加强隧道支护，以保证隧道稳定。

围岩变形量较大，流变特性明显时，要加强初期支护并及早施作仰拱和二次衬砌。

围岩和初期支护变形基本稳定符合下列条件：（1）各测试项目的位移速率明显收敛，围岩基本稳定；(2)己产生的各项位移，已达预计总变形量的80%～90％;(3）周边位移速率小于0。

1～0。

2mm/d，或拱顶下沉速度小于0。

07~0.15mm/d。

2）配合比设计（1）性能要求各种原材料及外加剂满足规范和设计要求。

水泥标号不低于42。

5级；水灰比不大于0。

55；最小水泥用量不少于300kg/m3，拱顶封顶部位不少于350kg/m3；拌制混凝土拌和物时，水泥重量偏差不超过±2%，集料重量偏差不超过±5%，水及加气剂重量偏差不超过±2%，但严禁使用早强水泥。

混凝土应流动性好、坍落度衰减慢、干缩性小、初凝时间相对较长、终凝时间相对较短，满足泵送混凝土施工要求,满足抗渗性、抗裂性要求。

二衬施工技术交底书工程名称隧道工程施工单位隧道一队分项工程名称二衬施工部位土门岭隧道交底内容：1.矮边墙a.矮边墙顶面标高及平面位置应根据二衬台车模板弧长及5.55m轮廓半径来控制，为+0.15m，混凝土浇筑过程中二衬台车边模底部不得露浆。

b模板内侧应涂刷模板油，拆模后不得有蜂窝麻面。

c.浇注混凝土过程中应分层浇注，振捣密实。

2.防水层布设防水层前应割除初期支护表面钢筋头，锚杆头等尖锐物体，并用砂浆抹平顺；焊接防水板时应保证搭接长度10cm以上，焊接宽度2cm以上。

不得漏焊，假焊。

焊接过程中如有烧伤防水板的情况应用材质良好的防水板补上。

固定防水板时，应先用塑料钉固定在岩面上，再将防水板反面的挂绳系在钉上，不得从防水板表面直接用钉子固定。

拱部固定点间距控制在50-70cm，侧墙部位间距位1-1.2m，整体布设适当松些，以免浇注混凝土时防水板被拉破。

3.钢筋按图纸布设，与仰拱钢筋焊接。

单面焊，焊接长度大于10d。

d为钢筋直径。

焊接过程中应注意不要烧破防水板。

4.模板钢筋报检合格后二衬台车方可移位。

施工中应注意：a.移位前应注意前进方向各预埋洞及管道埋设是否正确，经验无误后二衬台车定位。

b.台车净空半径定位5.55m。

c.定位前测量人员应在边墙上标出边模底部位置，在整平层上做好衬砌中心点。

定位时，台车对称于中线，且边模底部卡住边墙所画标高线即可完成定位工序。

d.二衬厚度应符合设计要求。

5.二衬混凝土施工a. 混凝土浇筑应从下到上左右对称施工，浇注过程中应采用插入式振捣与附着式振捣两种振捣方式，拱顶封顶时应成辐射状，不得留下空洞。

混凝土浇筑过程应连续，不得留下纵向施工缝。

b.混凝土浇筑过程应注意预埋背贴式橡胶止水带，嵌入混凝土长度为自身长度一半，25cm；注意预埋橡胶止水带的钢筋卡。

6.止水条，止水带相邻两模二衬之间存在环向施工缝，每条环向施工缝均应设置带注浆管的膨胀止水条（20*30）和背贴式橡胶止水带（500*10）。

隧道二衬施工技术交底 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程22%横50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

⑩整个台车面板拼好后环向外形尺寸是否符合设计和规范要求，纵向有无挠曲。

（2）、围岩的稳定性观测。

隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛(拱脚附近7d平均值)小于d，拱部下沉速度小于d；或施作二次衬砌前的累计位移值，已达极限相对位移值的80%以上；或初期支护表面裂隙(观察)不再继续发展。

（3）施工复测施工放样之前，应由测量人员对隧道的中线、水平进行复测，以保证二次衬砌中线、高程的准确性。

隧道二衬施工安全技术交底一、隧道二衬施工危险源1、高空坠落、触电、火灾、爆炸、机械伤害、车辆伤害二、一般规定1、为了正确贯彻执行“安全第一、预防为主”的安全生产方针，保障隧道二衬施工安全，预防事故发生，根据项目部安全技术规程结合施工现场实际情况，特制定本规定。

2、参加施工的工程技术人员和生产管理人员必须热悉和遵守安全撩作规程和有关规章制度，积极参加安全生产教育培训，掌握安全操作技能。

3、隧洞二次衬砌施工前管理人员或现场带班，应及时并向施工人员进行技术交底，合理安排施工。

参加施工的员工必须接受安全技术交底教育，熟悉和遵守安全技术规程，规范作业。

4、从事爆破、焊接、电气、高处、起重等特种作业人员、各种机械的操作人员和机动车辆驾驶人员必须经专业培训和考试，合格后持证方准独立操作.5、现场施工人员应自觉接受项目部的监督检查和管理，对严违反施工安全规定的，管理人员和检查人员有权下令处罚或停工整顿，直至整改复查合格后方可复工。

6、施工人员进入工地后，应首先观察工作面是否处于安全状态，如发现问题，应采取必要的措施。

所有进入隧道的施工人员，必须按规定配带好安全防护用品，遵章守纪，听从指挥,要做到“三不伤善”(不伤害自己、不伤善他人、不被他人伤奢）。

7、任何人员不得爬乘挖掘机、装蜕机、翻斗车等施工机械，施工机械的指挥和操作人员必须精力集中，加强了望，保证安全。

8、采用切割机断短料时，手拯一端不得少于40cm ,切下的钢筋长度小于30cm时,必须先用套管或夹具夹住短头，钢筋摆动范围及刀口附近，非工作人员不得停留。

9、弯制钢筋用的菠手必须卡稳。

扳手转动面与工作平台必须平行，不得将手伸入工作面以内。

10、在洞内台车底下或运输道珞两旁进行施工时,现场施工人员必须穿反光背心进行操作，防止发生机械安全事故。

11、如发现隧道内有险情,必须在危险地段设置明显标志或派专人看守，并迅速报告施工现场负责人，及时采取措施处理，情况危险时,应将工作人员全部撤离危险区,并立即上报。

隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。

2.作业准备2.1施工机械进场到位、人员配置满足施工需要。

2.2对混凝土原材料进行试验检测，所有材料试验检测均满足设计、规范要求。

2.3组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

3.施工工艺及技术要求3.1 隧道防水设计隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。

隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。

隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

隧道二次衬砌混凝土采用防水混凝土，其抗渗等级不低于P8；初期支护和二次衬砌间拱墙背后设防水板加土工布，防水板厚1.5mm的EVA，土工布为350g/㎡，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。

拱部、边墙环向施工缝设置中埋橡胶止水带加背贴止水带，仰拱环向施工缝设置橡胶止水带加止水条，边墙纵向施工缝设置设置钢板止水带加止水条。

隧道洞身应尽量少设变形缝，但在地质变化较大或明暗挖分界处应设变形缝，宽度为20mm。

变形缝处设置缓膨型遇水橡胶止水带加背贴式止水带。

拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵，以外2cm范围内设置U型镀锌钢板接水盒，其余空隙采用填缝料填塞密实。

隧道洞内拱顶背后埋设注浆管，压注水泥砂浆填充空隙，保证初支与二衬密贴，不形成水囊。

3.2隧道排水设计隧道衬砌防水板背后环向设置φ50单壁打孔波纹管排水盲沟，其间距视地下水发育情况而定，一般地段8m设一环；边墙拱脚设φ110的纵向双壁打孔波纹管贯通隧道，并将环向盲管与纵向盲管相连，通过横向排水管排入隧道侧沟内。
