土方开挖施工图

（）沟槽土方开挖施工关于沟槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时控制中线和槽底高程。

（一）、施工工艺1、施工方法（1）施工准备施工放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。

测量放样工作的准确性，对施工进度、质量有直接影响。

因此施工测量工作要符合设计要求，做到正确无误。

（2）沟槽开挖沟槽开挖采用机械挖土、人工修正的并用方法，基底20-30cm土方人工清理至设计标高，边坡配以人工修整。

沟槽边坡必须满足规范要求并根据现场土质情况进行调整，本方案拟定沟槽开挖边坡为根据设计要求进行。

施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，必须按规程要求进行地基处理后，方可进行管道基础施工，对开挖2米以上及土质较差的地段根据实际情况两侧应做护壁处理。

开挖沟槽，基础不能当天铺设时，必须将基底土方留住，等到做基础的当天再挖至设计标高，以免沟槽长时间暴露。

沟槽开挖尽量按先深后浅进行，利于排水；沟槽不得有积水，且做好排（降）水措施。

（3）基础垫层施工基础施工时，做好排水措施，在基坑底设置排水盲沟，排水沟及集水井，及时排除地下水，使基坑保持无积水状态。

浇垫层前，由设计、监理、建设单位等共同进行验槽合格，办理验槽手续后方可进行垫层浇注。

浇垫层前，将基槽内浮土清除，每4平方米设置一标高临时控制点，以控制垫层的标高。

（4）沟槽回填管沟回填方法：由人工配合机械均匀地将符合要求的回填土运入沟槽内，进行分层夯实，夯实方法以打夯机等机械方法为主，木夯等人工方法为辅。

沟槽回填应符合下列要求：排管并连接完毕后，试压之前，应及时回填。

除接口外，回填至管顶以上0.5米。

回填时不得损伤管子。

槽底至管底以上30cm范围内，不得含有机物以及大于30mm的砖石等硬块，不得破坏防腐层。

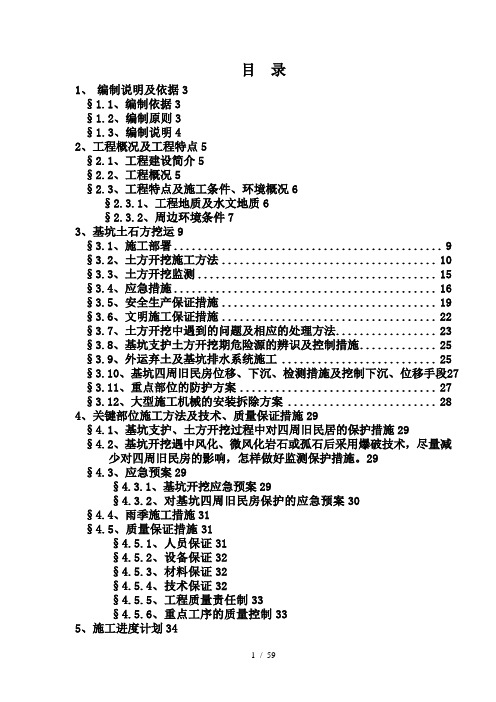

目录1、编制说明及依据3§1.1、编制依据3§1.2、编制原则3§1.3、编制说明42、工程概况及工程特点5§2.1、工程建设简介5§2.2、工程概况5§2.3、工程特点及施工条件、环境概况6§2.3.1、工程地质及水文地质6§2.3.2、周边环境条件73、基坑土石方挖运9§3.1、施工部署 (9)§3.2、土方开挖施工方法 (10)§3.3、土方开挖监测 (15)§3.4、应急措施 (16)§3.5、安全生产保证措施 (19)§3.6、文明施工保证措施 (22)§3.7、土方开挖中遇到的问题及相应的处理方法 (23)§3.8、基坑支护土方开挖期危险源的辨识及控制措施 (25)§3.9、外运弃土及基坑排水系统施工 (25)§3.10、基坑四周旧民房位移、下沉、检测措施及挖制下沉、位移手段27§3.11、重点部位的防护方案 (27)§3.12、大型施工机械的安装拆除方案 (28)4、关键部位施工方法及技术、质量保证措施29§4.1、基坑支护、土方开挖过程中对四周旧民居的保护措施29§4.2、基坑开挖遇中风化、微风化岩石或孤石后采用爆破技术，尽量减少对四周旧民房的影响，怎样做好监测保护措施。

29§4.3、应急预案29§4.3.1、基坑开挖应急预案29§4.3.2、对基坑四周旧民房保护的应急预案30§4.4、雨季施工措施31§4.5、质量保证措施31§4.5.1、人员保证31§4.5.2、设备保证32§4.5.3、材料保证32§4.5.4、技术保证32§4.5.5、工程质量责任制33§4.5.6、重点工序的质量控制335、施工进度计划34§5.1、基坑支护、土方挖运综合进度计划34§5.2、施工资源配置计划34§5.2.1、各种劳动力需用量计划34§5.2.2、施工机械的需用量计划及供应计划34§5.2.3、资金使用计划表346、确保施工进度的组织措施35§6.1、确保进度的管理措施35§6.2、确保进度的技术措施36§6.3、工期的滞后控制措施377、施工安全及文明施工措施38§7.1、施工安全措施38§7.1.1、安全组织机构38§7.1.2、工作程序38§7.1.3、安全防范重点38§7.1.4、防台防汛39§7.1.5、雨季施工措施39§7.1.6、夜间施工措施40§7.1.7、施工用电安全措施40§7.1.8、防火防爆41§7.1.9、安全检查41§7.2、重要部位安全措施41§7.2.1、基坑临边防护41§7.2.2、管线保护42§7.2.3、对基坑四周旧民居的保护措施43§7.3、文明施工措施43§7.3.1、文明施工目标43§7.3.2、施工现场文明管理43§7.4、环境保护措施45§7.4.1、卫生管理措施45§7.4.2、污染控制措施45§7.5、突发事件处理方案46§7.5.1、安全事故措施46§7.5.2、治安管理措施46§7.5.3、消防措施47§7.6、周围环境协调48§7.6.1、防止扰民措施48§7.6.2、应急措施521、编制说明及依据§1.1、编制依据1、《珠海拱北财富中心岩土工程详细勘察》，广东省珠海工程勘察院，2014年06月；2、总平面图、地下室及基础布置图；3、《建筑基坑支护技术规程》（JGJ 120-2012）；4、广东省标准《建筑基坑支护工程技术规范》(DBJT 15-20-97)；5、《混凝土结构设计规范》（GB50010-2010）；6、《建筑地基基础设计规范》（GBJ50007-2011）；7、《建筑地基基础工程施工质量及验收规范》GB50202-2002；8、《建筑基坑工程监测技术规范》（GB50497-2009）；9、《建筑桩基技术规范》(JGJ94-2008)；10、《钢结构设计规范》（GB50017-2003）；11、珠海市相关规定；12、专家评审意见；13、《珠海正青公司施工图设计文件审查意见单》（JS2014-037，2014.11.12）。

施工组织设计：土方开挖及填筑工程施工1、土方工程平衡调配调配原则尽量考虑挖填结合，减少土方的反复挖运，以节省工程成本。

土方工程开工后，首先清除开挖区、填筑区表层腐植土，将表层腐植土集中堆放在不影响施工的地方或监理工程师指定的位置。

清淤土方运至监理和业主指定的地方堆放。

2、土方施工顺序土方施工时首先清除开挖区、填筑区表层腐植土，随之开挖土方。

3、土方开挖与填筑本工程的土方开挖采用挖掘机开挖，自卸车运输；土方填筑采用挖掘机甩土，人工配合挖掘机平整，蛙式打夯机及气夯压实。

拟配备1立方米挖掘机4台，汽车翻斗车24辆，土方试验设备4套。

施工管理人员6名，土工试验人员2名，进行整个土方工程的施工管理。

为防止零星加油造成成本加大，在现场安装油罐，柴油实行统一采购保管，既节约成本又不耽误加油时间。

3.1土方开挖施工施工时首先清除开挖区域内的树根杂草垃圾废物渣等有碍物，且植被清理范围符合招标文件规定和监理工程师要求，同时注意保护附近的天然植被，植被清理完毕后进行表土土方开挖，开挖的表土堆放至监理工程师指定地点。

表层土清理结束后进行开挖区域内的机械土方开挖，其基坑开挖先进行土方开挖边坡稳定计算，确认边坡稳定安全后，才进行开挖。

所有土方开挖时先由测量人员定出土方开挖范围及填土位置，并用石灰线或标杆作出醒目标志，同时合理布置好运土路线。

为保证土方工程施工的顺利进行，施工中着重注意以下几个方面工作：3.1.1土方开挖要注意可利用回填土方的分类堆放，以保证回填土质质量。

3.1.2夜间施工要有足够的照明，危险地带要设明显安全标志。

3.1.3主体工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少5米的距离。

3.1.4表土系指含细根须、草本植物及覆盖草等植物的表层有机土壤，施工时按监理人指示的表土开挖深度进行开挖，并将开挖的有机土壤运到指定地区堆放。

3.1.5土方明挖从上至下分层分段依次进行，施工中随时作成一定的坡势，以利排水。

土石方(土方开挖)工程施工技术方案本工程施工组织设计编织依据为：一、十堰市茅箭区政府采购中心提供的本工程招标文件。

二、十堰市茅箭区政府采购中心印发的本工程招标答疑。

三、十堰市星海村镇建设设计所设计的本工程施工图。

设计号： J2004-9四、现场场地情况，周围环境情况及三通一平情况.五、国家现行的建造工程法律、法规、规范、标准等。

第二章工程概况一、建设基本情况茅箭区万象工业园改河整地工程位于“襄十高速”入口东侧，已开通的李明槽垭下游，为了将开辟区连成整体，改直河道顺应水流，增加有效土地利用面积，该工程在经济和技术上都是积极可行的.本工程可使该段主河道由 1322m 缩短到 370m,净增面积 160.5 亩，形成相对集中连片的工业园区 452 亩，提高了土地的利用率和建设用地品值。

本工程是河道防洪工程的延续，工程范围从李明槽垭出口6+800 至 7+490 河段.根据施工图纸的要求，山体、河道开挖、场地平整达到设计要求即可。

第三章施工部署一、工目标及保证措施部署一)施工目标1、施工质量目标：所有质量检验批一次验收全格率达100%.2、施工工期目标：我公司投标工期 65 天。

3、安全文明施工目标：不浮现大小安全事故，创安全文明工地。

4、保证措施二)、目标保证措施1、质量保证措施1)质量保证体系2)施工前进行工序交底,明确目标，确定关键部位、关键工序等的控制手段和方法。

3)分事前、事中、事后三个阶段进行质量控制。

4)成立质量管理小组2、安全保证措施1)建立安全保证体系。

2)安全管理制度和规定及职责划分。

3)各项(包括分项工程施工)管理措施。

4)成立安全领导小组。

3、工期保证措施1)按事前、事中、事后三个阶段进行进度控制。

2)根据实际情况安排夜间施工。

3)成立进度控制领导小组二、施工准备部署1、技术准备部署1)资料采集，分析本工程地形、工程地质和水文地质资料，勘察施工现场的地形及周围环境、场地的可利用程度，确定施工现场交通，暂时道路、暂时水电管线的布置方案。

基坑土方开挖方法1、施工程序：挖地槽至冠梁垫层底标高——设冠梁——修基坑外侧土体至设计标高，设坡面及地表砼面层，并设好地表排水明沟及集水井——放坡开挖土体至围梁及支撑垫层底标高——设围梁及支撑——分层放坡开挖土体至地下室底板垫层标高（同时完成承台等坑中坑土方开挖，并立即设好垫层及砖模）——人工边修边设底板垫层并设好坑底集中排水——设底板处支撑板带——做基础承台、地梁等——防水施工分层回填——拆除支撑——地下主体结构向上施工——防水施工分层回填——向上作业。

2、放线定位：打桩机架撤离现场后，按设计平面布置图，确定围护桩、立柱桩、水平支撑的位置，放出灰线，用全站仪在外围四角设立参照坐标点，计算出支护体系的关键控制坐标值，并对高程点标高复验。

3、第一阶段挖土，自然地面到冠梁垫层底（-0.45～-1.55米），挖出边坡和放坡平台。

（1）由于本基坑设计基坑外放坡土方标高为-0.3米,根据现场实测现场标高为-0.45米，应自然地面低于设计标高，所以基坑外的土方不用开挖，并以现有自然地面-0.45米为准，进行放坡。

（2）本阶段不分施工作业区，选用PC200挖机2台，沿冠梁位置采用开槽法开挖冠梁部位的土方（冠梁以外区域不挖）。

土方开挖前,先修筑一条从出土口D～F轴到2/01-17轴之间的临时土方外运的车辆施工通道，路宽8米塘碴铺厚不少于1米，，上铺钢板作为路基板。

（3）挖土深度1.1m，放坡进行开挖，土方量340m3。

及时完成凿桩、冠梁施工，确保下部支撑施工方便，保证工期。

（4）关键控制点a、地质报告表明，本层回填杂土较为复杂，地表水可能较丰富，护坡区砼面层和排水沟，及时合理设置，并安排抽水设备，及时排水。

b、在挖掘前标明立柱桩、试锚桩及砼灌至自然地面的工程桩的正确位置，挖掘时引起重视，避免碰撞。

c、按支护监测设计要求，在开挖前设立深层土体位移监测点、水平位移监测点、沉降监测点及周边环境监测点，并建立初始检测数据。

芒市2012年保障性安居工程建设项目地块二基础土方开挖专项施工方案编制：审核：日期：云南工程建设总承包公司第十一直管工程项目部二0一三年四月十八日目录第一章方案编制依据 (3)第二章工程概况 (3)一、工程简介 (3)二、基坑土方工程特点 (4)三、基坑条件分析 (4)第三章施工部署 (5)第四章土方开挖方案详述 (5)一、基础侧壁坡度设置 (5)二、挖土方法及顺序 (6)三、开挖尺寸控制 (6)四、基坑降排水措施........................................................................ 错误！未定义书签。

五、基坑防护措施 (7)六、进度计划安排 (8)七、机械组织 (8)八、人力组织 (8)第五章施工准备 (9)一、技术准备 (9)二、现场准备 (9)三、物资准备 (10)四、其他准备 (10)第六章基坑开挖应急措施 (11)第七章质量保证措施 (11)第八章安全保证措施 (13)第九章文明施工及环保措施 (13)第十章扬尘治理措施 (14)第一章方案编制依据本施工方案主要针对基础（承台、地梁及基础）土方开挖、桩间清土进行全面综合考虑及布署，以便在土方开挖阶段，对整个项目的进度、质量、安全和文明进行有效管控。

1、本工程地质勘察报告。

2、本工程场地土方回填后的方格网标高文件。

3、本工程有关设计图纸。

4、选用规范1）《建筑地基基础设计规范》（GB50007-2011）2）《混凝土结构设计规范》（GB50010-2002）3）《建筑地基基础工程施工质量验收规范》(GB50202-2002)4）《混凝土结构工程施工及验收规范》（GB50204-2002）5）《建筑地基处理技术规范》（JGJ79-2002）6）《建筑施工土石方工程安全技术规范》（JGJ180-2009）6）适用于本工程的国家其它现行规范、规程等。

第二章工程概况一、工程简介本工程位于芒市三师医院南侧、营水路西侧、印金村东侧，总建筑面积145638.65㎡，共有单体建筑40栋，其中廉租房1栋九层剪力墙结构，保障房37栋六层剪力墙结构，幼儿园1栋三层框架结构，小学1栋五层框架结构。
