市政工程技术-燃气管道功能性试验1、燃气管道依次进行管道吹扫、强度试验和严密性试验2、管道吹扫①管道及其附件组装完成试压前，进行气体吹扫或清管球清扫②吹扫长度不超过500m，超过500mm分段吹扫③吹扫球按介质流动方向进行，避免补偿器内套筒被破坏④用贴有白纸或白漆的木板置于吹扫口检查，5分钟内板上无铁锈脏物认为合格。
3、强度试验条件①压力计和温度记录仪在校验有效期内②试验方案已获批准，已进行技术交底③管道焊接检验、清扫合格④埋地管道回填至管上方0.5m，并留出焊接口⑤管道应分段进行压力试验4、强度试验：管道设计压力≤0.8MPa，试验介质为空气;>0.8MPa，试验介质为清洁水。
5、气压试验：①试验压力为设计压力的1.5倍，但不得低于0.4MPa②压力达到规定值后，稳压1小时用肥皂水对管道接口进行检查，全部接口无漏气为合格③若有漏气，放气后修理，再次试验直至合格6、水压试验：①试验压力为设计压力的1.5倍，任何位置的管道环向应力不得大于管材标准屈服强度的90%②试压在5℃以上进行，否则采取防冻措施③压力逐步缓升，先升至试验压力的50%，初检如无渗漏和异常，继续升压至试验压力;稳压1小时后，观察压力计不应少于30分钟，无压力降为合格7、经分段试压合格的管段相互连接的焊缝，经射线照相检验合格后，可不再进行强度试验。
8、严密性试验压力：设计压力<5KPa，试验压力为20KPa;设计压力≥5KPa，试验压力为设计压力的1.15倍，且不小于0.1MPa。
9、严密性试验要求：①严密性试验在强度试验合格且燃气管道全部安装完成后进行，若是埋地敷设，必须回填土至管顶0.5m以上才可进行。
②设计压力>0.8MPa的管道试验，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，如无异常继续升压③稳压持续时间应为24h，每小时记录不少于1次，修正压力降不超过133Pa为合格④所有未参加严密性试验的设备、仪表、管件，应在严密性试验后复位，然后按设计压力对系统升压，采用发泡剂检查连接处，不漏为合格。
燃气工程试验内容燃气管道在安装过程中须进行压力试验，压力试验就是利用空气压缩机向燃气管道内充入压缩空气，借助空气压力来检验管道接口和材质的致密性的试验。
燃气工程试验根据检验目的分为强度试验和严密性试验。
1.强度试验1）试验要求强度试验前应具备的条件（1）试验用的压力计及温度记录仪应在校验有效期内。
（2）试验方案已经批准，有可靠的通信系统和安全保障措施，已进行技术交底。
（3）管道焊接检验、清扫合格。
（4）埋地管道回填土宜回填至管上方0.5m以上，并留出焊接口。
2）试验内容（1）一般情况下试验压力为设计输气压力的1.5倍，但钢管不得低于0.3mPa，塑料管不得低于0.1mPa。
（2）管道应分段进行压力试验，试验管道分段最大长度宜按规定执行，管道强度试验压力和介质应符合要求。
（3）当压力达到规定值后，应稳定1h，然后用肥皂水对管道接口进行检查，全部接口均无漏气现象认为合格。
若有漏气处，可放气后进行修理，修理后再次试验，直至合格。
2.严密性试验（1）严密性试验应在强度试验合格、管线回填后进行。
（2）试验用压力计应在校验有效期内，其量程应为试验压力的1.5～2倍，其精度等级、最小分格值及表盘直径应满足相关要求。
（3）严密性试验介质宜采用空气，试验压力应满足下列要求。
①设计压力小于5kPa时，试验压力应为20kPa。
②设计压力大于或等于5kPa时，试验压力应为设计压力的1.15倍，且不得小于0.1mPa。
③试压时的开压速度不宜过快。
3.管道吹扫管道吹扫范围内的管道安装工程除补口、涂漆外，已按设计图纸全部完成。
管道安装检验合格后，应由施工单位负责组织吹扫工作，并应在吹扫前编制吹扫方案。
管道吹扫应按主管、支管、庭院管的顺序进行吹扫，吹扫出的脏物不得进入已合格的管道。
（1）公称直径小于100mm或长度小于100m的钢质管道，可采用气体吹扫。
气体吹扫应符合下列要求。
①吹扫气体流速宜不小于20m/s。
②吹扫口与地面的夹角应在30°～45°，吹扫管段与被吹扫管段必须采取平缓过渡对焊，吹扫口直径符合规定。

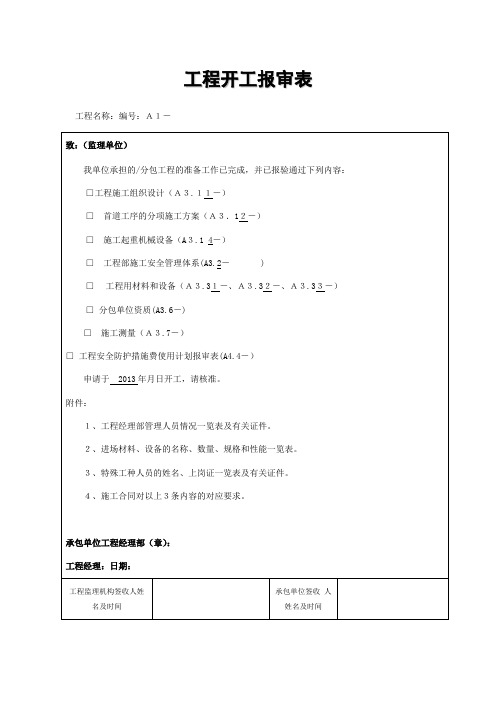

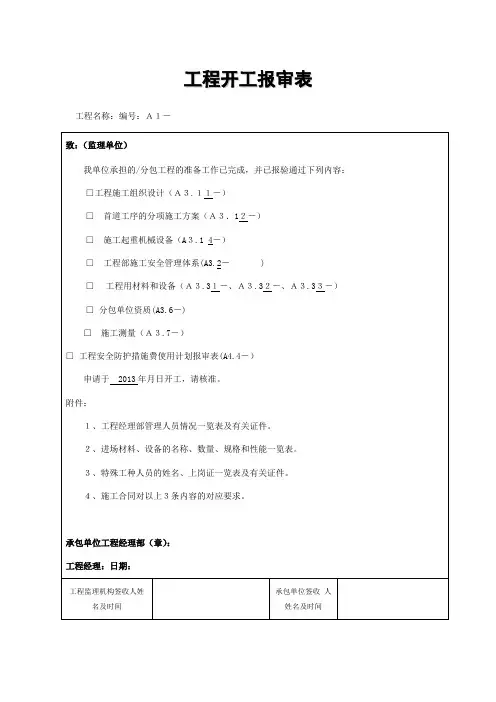

工程开工报审表工程名称：编号：Ａ１－工程开工报告施工组织设计／方案报审表Ａ３.1 工程名称：编号：Ａ３.1－Ａ３.2 施工安全生产管理体系报审表工程名称：编号：Ａ３.2－材料(构配件)、设备进场使用报验单工程名称：材料、设备合格证汇总表Ａ２.1工程进度计划报审表工程名称：编号：Ａ２.1－施工测量报验单工程名称：编号：Ａ3.7—工程测量放线记录年月日工序质量报验单（安装）工程名称：编号：Ａ3.5—沟槽开挖质量检查记录年月日工序质量报验单（安装）工程名称：编号：Ａ3.5—PE管焊接记录工程名称:施工单位：工序质量报验单（安装）工程名称：：编号：Ａ3.5—燃气管道防腐质量检查记录工程名称：检查日期：年月日工序质量报验单（安装）工程名称：编号：Ａ3.5—隐蔽工程检查记录工程名称：年月日工序质量报验单（安装）工程名称：编号：Ａ3.5—工序质量报验单（安装）工程名称：编号：Ａ3.5—管道吹扫示意图管道系统吹扫及清洗记录低压燃气管道吹扫实验报告中压燃气管道吹扫实验报告工序质量报验单（安装）工程名称：编号：Ａ3.5—燃气管道气密性实验记录(中压)燃气管道强度试验记录(中压) 工程名称：时间：年月日燃气管道气密性实验记录(低压)燃气管道强度试验记录(低压) 工程名称：时间：年月日工程竣工报验单工程名称：燃气工程预验收质量评估报告序号：工程编号：设计编号：竣工报告填报日期：年月日工程预验收报验单预验收报告工程名称：工程竣工验收申请报告致：一、工程名称：二、工程地点：三、申请日期：年月日四、申请内容：燃气工程通过自查，工程已符合验收条件，请建设方组织人员验收。
5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定：1 燃烧器的供气压力，必须符合设计文件的规定；2 用气设备应符合现行国家标准GB 50028 的规定；3 检验方法：检查设备铭牌、产品说明书和设计文件。
5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的有关规定。
检验方法：检查设备铭牌、产品说明书和设计文件。
5.6 烟道的检验5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。
检验方法：观察和查阅设计文件。
5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。
检验方法：压力计测量。
5.6.3 防倒风装置（风帽）应结构合理。
检验方法：观察和查阅有关资料。
5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。
检验方法：观察、尺量和查阅设计文件。
5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。
检验方法：观察和用水平尺测量。
5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定：1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的弯折现象；2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察。
5.6.7 用钢板铆制的烟道的检验应符合下列规定：1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整齐；2 检查数量：居民用户抽查60%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察和手检。
5.6.8 用非金属预制块砌筑的烟道的检验应符合下列规定：1 预制块间粘合严密、牢固，表面平整，内部无堆积的粘合材料；2 检查数量：居民用户抽查10%，但不少于2 处，商业及工业用户为全部；3 检验方法：观察和手检。
蓝山小镇燃气工程竣工验收资料（申报样本）工程名称：蓝山小镇燃气工程建设单位：富通房地产有限公司施工单位：北京燃气集团设计单位：监理单位：山东富尔工程咨询管理有限公司二◦◦七年十月二十三日燃气工程资料目录工程开工/复工报审表工程名称：百合园天然气庭院管网建设项目致：玉门油田威尔工程监理有限公司我方承担的百合园天然气庭院管网建设工程，已完成了以下工作，具备了开工/复工条件，特此申请施工。
附件：1.开工报告2.（证明文件）施工单位：青岛世通建筑安装工程公司项目负责人：日期：审查意见：监理单位：玉门油田威尔工程监理有限公司监理工程师：日期：（说明：开工前申报）燃气工程开工报告建设单位：中石油昆仑燃气有限公司酒泉分公司施工组织设计、施工方案审核表I 有二无附页总承包单位名称：审核人：审核日期:监理单位审批意见：满足工程要求，同意按方案组织施工•审批结论：—同意II修改后报—重新编制监理单位：玉门油田威尔工程监理有限公司审核人：审核日期：图纸会审记录设计变更记录工程材料/构配件/设备报审表致：山东富尔工程管理咨询有限公司我方于2006 年6 月3 日进场的工程材料/构配件/设备数量如下（见附件）。
现将质量证明文件及自检结果报上，拟用于下述部位：室外和室内燃气管安装工程请予以审核。
附件：1、材料、设备进场验收记录2、产品合格证、材质单、检测报告3、自检结果施工单位：中原燃气公司项目负责人：施工日期：2006.6.3.审查意见：经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许进场, 同意/不同意使用于拟定部位。
监理单位：山东富尔工程咨询管理公司监理工程师：宫正日期：2006.6.4.说明：材料，设备进场后自检合格报监理验收材料、设备进场验收记录复印件（或抄件）贴条（复印件粘贴处A4纸证件附页后合格证贴条（合格证粘贴处A4纸证件附页后）合格证铜球阀Q11F-16T DN152007-11-5设备开箱检查记录阀门试验报验申请表工程名称：蓝山小镇燃气工程致：山东富尔工程管理咨询有限公司我单位已完成阀门水压试验__________ 工程，现报上该工程报验申请表，请予以审查和验收。
燃气工程施工检查记录表检查日期：___________工程名称：___________施工单位：___________检查单位：___________一、施工人员管理1. 是否按照规定进行上岗操作安全培训？2. 是否配备足够数量的安全员，管理人员，并具备相应的资质证书？3. 是否对施工人员进行安全教育和岗前培训，并建立施工人员档案？4. 是否规范管理施工人员，做到“谁操作谁负责”原则？二、现场安全管理1. 是否制定了安全施工方案，并具体落实到每个施工环节？2. 是否设置了明显的安全警示标志和安全警戒线？3. 是否对施工现场进行隐患排查，及时消除安全隐患？4. 是否配备了消防器材，并制定了消防预案？三、施工质量管理1. 是否按照设计要求进行施工，材料是否符合国家标准？2. 是否严格执行施工工艺和施工规范，不得擅自变更施工方案？3. 是否辅导施工人员严格按照规范操作，杜绝施工质量问题？4. 是否对施工过程进行实时监控，及时发现并解决质量问题？四、现场卫生整治1. 是否保持施工现场的整洁卫生，不得乱堆乱放？2. 是否设置了施工垃圾箱，并规范处理施工废弃物？3. 是否做好环境保护措施，不得污染周围环境？五、安全生产管理1. 是否建立了燃气工程施工安全生产责任制度，一岗双责？2. 是否对施工机械设备进行定期检查维护，确保设备安全可靠？3. 是否制定了现场应急预案，并进行培训演练？4. 是否规范施工现场的作业程序，杜绝违章操作？六、其他问题1. 在施工过程中是否发生过安全事故、质量事故或环保事故？2. 有无监督部门检查意见或整改要求未及时整改和落实？3. 是否建立了完整的施工档案，对施工过程进行了全程记录？4. 是否对施工单位进行过安全和质量检查评审？以上为燃气工程施工检查记录表，若有不符合项，请务必及时整改。
希望各施工单位严格按照相关规定进行施工，确保施工质量和安全。
燃气管道严密性试验记录（一）之一
燃气管道严密性试验记录（一）之二
0.14MPa压325×7
219×6
42 159×6 mm
试验表43 工程名称：××市××路燃气工程××年 1 月18
试验表
43
工程名称：××路（××路-××路）低压煤气管道工程××年1月18
燃气管道强度试验记录之一试验表44
×6
燃气管道强度试验记录之二试验表44
×7
燃气管道通球试验记录试验表45 219×6
钻孔桩记录汇总表
施记表8
混凝土浇筑记录
之一施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之二施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之三施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录
之四施记表
17
注：本记录每浇筑一次混凝土，记录一张。
施工项目技术负责人×××填表人×××。
