常用开关电源芯片大全第1章DC-DC电源转换器/基准电压源1.1 DC-DC电源转换器1.低噪声电荷泵DC-DC电源转换器AAT3113/AAT31142.低功耗开关型DC-DC电源转换器ADP30003.高效3A开关稳压器AP15014.高效率无电感DC-DC电源转换器FAN56605.小功率极性反转电源转换器ICL76606.高效率DC-DC电源转换控制器IRU30377.高性能降压式DC-DC电源转换器ISL64208.单片降压式开关稳压器L49609.大功率开关稳压器L4970A10.1.5A降压式开关稳压器L497111.2A高效率单片开关稳压器L497812.1A高效率升压/降压式DC-DC电源转换器L597013.1.5A降压式DC-DC电源转换器LM157214.高效率1A降压单片开关稳压器LM1575/LM2575/LM2575HV15.3A降压单片开关稳压器LM2576/LM2576HV16.可调升压开关稳压器LM257717.3A降压开关稳压器LM259618.高效率5A开关稳压器LM267819.升压式DC-DC电源转换器LM2703/LM270420.电流模式升压式电源转换器LM273321.低噪声升压式电源转换器LM275022.小型75V降压式稳压器LM500723.低功耗升/降压式DC-DC电源转换器LT107324.升压式DC-DC电源转换器LT161525.隔离式开关稳压器LT172526.低功耗升压电荷泵LT175127.大电流高频降压式DC-DC电源转换器LT176528.大电流升压转换器LT193529.高效升压式电荷泵LT193730.高压输入降压式电源转换器LT195631.1.5A升压式电源转换器LT196132.高压升/降压式电源转换器LT343333.单片3A升压式DC-DC电源转换器LT343634.通用升压式DC-DC电源转换器LT346035.高效率低功耗升压式电源转换器LT346436.1.1A升压式DC-DC电源转换器LT346737.大电流高效率升压式DC-DC电源转换器LT378238.微型低功耗电源转换器LTC175439.1.5A单片同步降压式稳压器LTC187540.低噪声高效率降压式电荷泵LTC191141.低噪声电荷泵LTC3200/LTC3200-542.无电感的降压式DC-DC电源转换器LTC325143.双输出/低噪声/降压式电荷泵LTC325244.同步整流/升压式DC-DC电源转换器LTC340145.低功耗同步整流升压式DC-DC电源转换器LTC340246.同步整流降压式DC-DC电源转换器LTC340547.双路同步降压式DC-DC电源转换器LTC340748.高效率同步降压式DC-DC电源转换器LTC341649.微型2A升压式DC-DC电源转换器LTC342650.2A两相电流升压式DC-DC电源转换器LTC342851.单电感升/降压式DC-DC电源转换器LTC344052.大电流升/降压式DC-DC电源转换器LTC344253.1.4A同步升压式DC-DC电源转换器LTC345854.直流同步降压式DC-DC电源转换器LTC370355.双输出降压式同步DC-DC电源转换控制器LTC373656.降压式同步DC-DC电源转换控制器LTC377057.双2相DC-DC电源同步控制器LTC380258.高性能升压式DC-DC电源转换器MAX1513/MAX151459.精简型升压式DC-DC电源转换器MAX1522/MAX1523/MAX152460.高效率40V升压式DC-DC电源转换器MAX1553/MAX155461.高效率升压式LED电压调节器MAX1561/MAX159962.高效率5路输出DC-DC电源转换器MAX156563.双输出升压式DC-DC电源转换器MAX1582/MAX1582Y64.驱动白光LED的升压式DC-DC电源转换器MAX158365.高效率升压式DC-DC电源转换器MAX1642/MAX164366.2A降压式开关稳压器MAX164467.高效率升压式DC-DC电源转换器MAX1674/MAX1675/MAX167668.高效率双输出DC-DC电源转换器MAX167769.低噪声1A降压式DC-DC电源转换器MAX1684/MAX168570.高效率升压式DC-DC电源转换器MAX169871.高效率双输出降压式DC-DC电源转换器MAX171572.小体积升压式DC-DC电源转换器MAX1722/MAX1723/MAX172473.输出电流为50mA的降压式电荷泵MAX173074.升/降压式电荷泵MAX175975.高效率多路输出DC-DC电源转换器MAX180076.3A同步整流降压式稳压型MAX1830/MAX183177.双输出开关式LCD电源控制器MAX187878.电流模式升压式DC-DC电源转换器MAX189679.具有复位功能的升压式DC-DC电源转换器MAX194780.高效率PWM降压式稳压器MAX1992/MAX199381.大电流输出升压式DC-DC电源转换器MAX61882.低功耗升压或降压式DC-DC电源转换器MAX62983.PWM升压式DC-DC电源转换器MAX668/MAX66984.大电流PWM降压式开关稳压器MAX724/MAX72685.高效率升压式DC-DC电源转换器MAX756/MAX75786.高效率大电流DC-DC电源转换器MAX761/MAX76287.隔离式DC-DC电源转换器MAX8515/MAX8515A88.高性能24V升压式DC-DC电源转换器MAX872789.升/降压式DC-DC电源转换器MC33063A/MC34063A90.5A升压/降压/反向DC-DC电源转换器MC33167/MC3416791.低噪声无电感电荷泵MCP1252/MCP125392.高频脉宽调制降压稳压器MIC220393.大功率DC-DC升压电源转换器MIC229594.单片微型高压开关稳压器NCP1030/NCP103195.低功耗升压式DC-DC电源转换器NCP1400A96.高压DC-DC电源转换器NCP140397.单片微功率高频升压式DC-DC电源转换器NCP141098.同步整流PFM步进式DC-DC电源转换器NCP142199.高效率大电流开关电压调整器NCP1442/NCP1443/NCP1444/NCP1445 100.新型双模式开关稳压器NCP1501101.高效率大电流输出DC-DC电源转换器NCP1550102.同步降压式DC-DC电源转换器NCP1570103.高效率升压式DC-DC电源转换器NCP5008/NCP5009104.大电流高速稳压器RT9173/RT9173A105.高效率升压式DC-DC电源转换器RT9262/RT9262A106.升压式DC-DC电源转换器SP6644/SP6645107.低功耗升压式DC-DC电源转换器SP6691108.新型高效率DC-DC电源转换器TPS54350109.无电感降压式电荷泵TPS6050x110.高效率升压式电源转换器TPS6101x111.28V恒流白色LED驱动器TPS61042112.具有LDO输出的升压式DC-DC电源转换器TPS6112x113.低噪声同步降压式DC-DC电源转换器TPS6200x114.三路高效率大功率DC-DC电源转换器TPS75003115.高效率DC-DC电源转换器UCC39421/UCC39422116.PWM控制升压式DC-DC电源转换器XC6371117.白光LED驱动专用DC-DC电源转换器XC9116118.500mA同步整流降压式DC-DC电源转换器XC9215/XC9216/XC9217 119.稳压输出电荷泵XC9801/XC9802120.高效率升压式电源转换器ZXLB16001.2 线性/低压差稳压器121.具有可关断功能的多端稳压器BAXXX122.高压线性稳压器HIP5600123.多路输出稳压器KA7630/KA7631124.三端低压差稳压器LM2937125.可调输出低压差稳压器LM2991126.三端可调稳压器LM117/LM317127.低压降CMOS500mA线性稳压器LP38691/LP38693128.输入电压从12V到450V的可调线性稳压器LR8129.300mA非常低压降稳压器（VLDO）LTC3025130.大电流低压差线性稳压器LX8610131.200mA负输出低压差线性稳压器MAX1735132.150mA低压差线性稳压器MAX8875133.带开关控制的低压差稳压器MC33375134.带有线性调节器的稳压器MC33998135.1.0A低压差固定及可调正稳压器NCP1117136.低静态电流低压差稳压器NCP562/NCP563137.具有使能控制功能的多端稳压器PQxx138.五端可调稳压器SI-3025B/SI-3157B139.400mA低压差线性稳压器SPX2975140.五端线性稳压器STR20xx141.五端线性稳压器STR90xx142.具有复位信号输出的双路输出稳压器TDA8133143.具有复位信号输出的双路输出稳压器TDA8138/TDA8138A144.带线性稳压器的升压式电源转换器TPS6110x145.低功耗50mA低压降线性稳压器TPS760xx146.高输入电压低压差线性稳压器XC6202147.高速低压差线性稳压器XC6204148.高速低压差线性稳压器XC6209F149.双路高速低压差线性稳压器XC64011.3 基准电压源150.新型XFET基准电压源ADR290/ADR291/ADR292/ADR293151.低功耗低压差大输出电流基准电压源MAX610x152.低功耗1.2V基准电压源MAX6120153.2.5V精密基准电压源MC1403154.2.5V/4.096V基准电压源MCP1525/MCP1541155.低功耗精密低压降基准电压源REF30xx/REF31xx156.精密基准电压源TL431/KA431/TLV431A第2章AC-DC转换器及控制器1.厚膜开关电源控制器DP104C2.厚膜开关电源控制器DP308P3.DPA-Switch系列高电压功率转换控制器DPA423/DPA424/DPA425/DPA4264.电流型开关电源控制器FA13842/FA13843/FA13844/FA138455.开关电源控制器FA5310/FA53116.PWM开关电源控制器FAN75567.绿色环保的PWM开关电源控制器FAN76018.FPS型开关电源控制器FS6M07652R9.开关电源功率转换器FS6Sxx10.降压型单片AC-DC转换器HV-2405E11.新型反激准谐振变换控制器ICE1QS0112.PWM电源功率转换器KA1M088013.开关电源功率转换器KA2S0680/KA2S088014.电流型开关电源控制器KA38xx15.FPS型开关电源功率转换器KA5H0165R16.FPS型开关电源功率转换器KA5Qxx17.FPS型开关电源功率转换器KA5Sxx18.电流型高速PWM控制器L499019.具有待机功能的PWM初级控制器L599120.低功耗离线式开关电源控制器L659021.LINK SWITCH TN系列电源功率转换器LNK304/LNK305/LNK30622.LINK SWITCH系列电源功率转换器LNK500/LNK501/LNK52023.离线式开关电源控制器M51995A24.PWM电源控制器M62281P/M62281FP25.高频率电流模式PWM控制器MAX5021/MAX502226.新型PWM开关电源控制器MC4460427.电流模式开关电源控制器MC4460528.低功耗开关电源控制器MC4460829.具有PFC功能的PWM电源控制器ML482430.液晶显示器背光灯电源控制器ML487631.离线式电流模式控制器NCP120032.电流模式脉宽调制控制器NCP120533.准谐振式PWM控制器NCP120734.低成本离线式开关电源控制电路NCP121535.低待机能耗开关电源PWM控制器NCP123036.STR系列自动电压切换控制开关STR8xxxx37.大功率厚膜开关电源功率转换器STR-F665438.大功率厚膜开关电源功率转换器STR-G865639.开关电源功率转换器STR-M6511/STR-M652940.离线式开关电源功率转换器STR-S5703/STR-S5707/STR-S570841.离线式开关电源功率转换器STR-S6401/STR-S6401F/STR-S6411/STR-S6411F 442.开关电源功率转换器STR-S651343.离线式开关电源功率转换器TC33369～TC3337444.高性能PFC与PWM组合控制集成电路TDA16846/TDA1684745.新型开关电源控制器TDA1685046.“绿色”电源控制器TEA150447.第二代“绿色”电源控制器TEA150748.新型低功耗“绿色”电源控制器TEA153349.开关电源控制器TL494/KA7500/MB375950.Tiny SwitchⅠ系列功率转换器TNY253、TNY254、TNY25551.Tiny SwitchⅡ系列功率转换器TNY264P～TNY268G52.TOP Switch（Ⅱ）系列离线式功率转换器TOP209～TOP22753.TOP Switch-FX系列功率转换器TOP232/TOP233/TOP23454.TOP Switch-GX系列功率转换器TOP242～TOP25055.开关电源控制器UCX84X56.离线式开关电源功率转换器VIPer12AS/VIPer12ADIP57.新一代高度集成离线式开关电源功率转换器VIPer53第3章功率因数校正控制/节能灯电源控制器1.电子镇流器专用驱动电路BL83012.零电压开关功率因数控制器FAN48223.功率因数校正控制器FAN75274.高电压型EL背光驱动器HV8265.EL场致发光背光驱动器IMP525/IMP5606.高电压型EL背光驱动器/反相器IMP8037.电子镇流器自振荡半桥驱动器IR21568.单片荧光灯镇流器IR21579.调光电子镇流器自振荡半桥驱动器IR215910.卤素灯电子变压器智能控制电路IR216111.具有功率因数校正电路的镇流器电路IR216612.单片荧光灯镇流器IR216713.自适应电子镇流器控制器IR252014.电子镇流器专用控制器KA754115.功率因数校正控制器L656116.过渡模式功率因数校正控制器L656217.集成背景光控制器MAX8709/MAX8709A18.功率因数校正控制器MC33262/MC3426219.固定频率电流模式功率因数校正控制器NCP165320.EL场致发光灯高压驱动器SP440321.功率因数校正控制器TDA4862/TDA486322.有源功率因数校正控制器UC385423.高频自振荡节能灯驱动器电路VK05CFL24.大功率高频自振荡节能灯驱动器电路VK06TL第4章充电控制器1.多功能锂电池线性充电控制器AAT36802.可编程快速电池充电控制器BQ20003.可进行充电速率补偿的锂电池充电管理器BQ20574.锂电池充电管理电路BQ2400x5.单片锂电池线性充电控制器BQ2401xB接口单节锂电池充电控制器BQ2402x7.2A同步开关模式锂电池充电控制器BQ241008.集成PWM开关控制器的快速充电管理器BQ29549.具有电池电量计量功能的充电控制器DS277010.锂电池充电控制器FAN7563/FAN756411.2A线性锂/锂聚合物电池充电控制器ISL629212.锂电池充电控制器LA5621M/LA5621V13.1.5A通用充电控制器LT157114.2A恒流/恒压电池充电控制器LT176915.线性锂电池充电控制器LTC173216.带热调节功能的1A线性锂电池充电控制器LTC173317.线性锂电池充电控制器LTC173418.新型开关电源充电控制器LTC198019.开关模式锂电池充电控制器LTC400220.4A锂电池充电器LTC400621.多用途恒压/恒流充电控制器LTC400822.4.2V锂离子/锂聚合物电池充电控制器LTC405223.可由USB端口供电的锂电池充电控制器LTC405324.小型150mA锂电池充电控制器LTC405425.线性锂电池充电控制器LTC405826.单节锂电池线性充电控制器LTC405927.独立线性锂电池充电控制器LTC406128.镍镉/镍氢电池充电控制器M62256FP29.大电流锂/镍镉/镍氢电池充电控制器MAX150130.锂电池线性充电控制器MAX150731.双输入单节锂电池充电控制器MAX1551/MAX155532.单节锂电池充电控制器MAX167933.小体积锂电池充电控制器MAX1736B接口单节锂电池充电控制器MAX181135.多节锂电池充电控制器MAX187336.双路输入锂电池充电控制器MAX187437.单节锂电池线性充电控制器MAX189838.低成本/多种电池充电控制器MAX190839.开关模式单节锂电池充电控制器MAX1925/MAX192640.快速镍镉/镍氢充电控制器MAX2003A/MAX200341.可编程快速充电控制器MAX712/MAX71342.开关式锂电池充电控制器MAX74543.多功能低成本充电控制器MAX846A44.具有温度调节功能的单节锂电池充电控制器MAX8600/MAX860145.锂电池充电控制器MCP73826/MCP73827/MCP7382846.高精度恒压/恒流充电器控制器MCP73841/MCP73842/MCP73843/MCP73844 647.锂电池充电控制器MCP73861/MCP7386248.单节锂电池充电控制器MIC7905049.单节锂电池充电控制器NCP180050.高精度线性锂电池充电控制器VM7205。

电源原理图--每个元器件的功能详解！FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。

TR1(热敏电阻):电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。

VDR1(突波吸收器):当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。

CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。

CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。

常见开关电源IC介绍随着电力电子技术的日新月异，开关电源IC也不断地创新。

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，具有小型、轻量和高效的特点，几乎在所有的电子设备里我们都能看到开关电源的影子。

华强北IC代购网就将针对几种常见开关电源IC进行介绍。

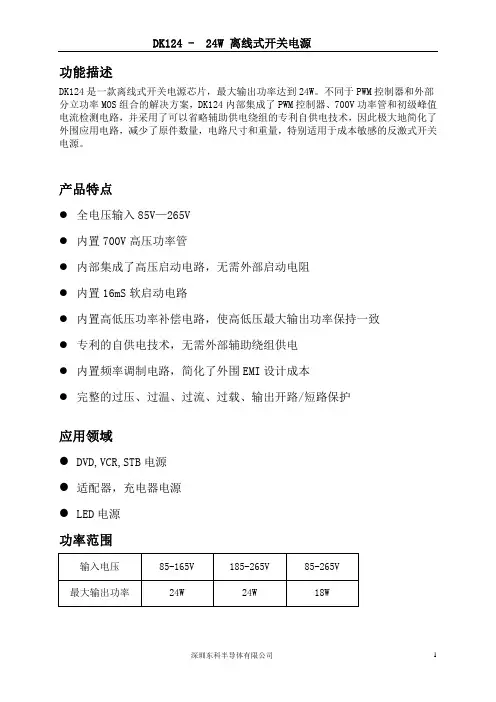

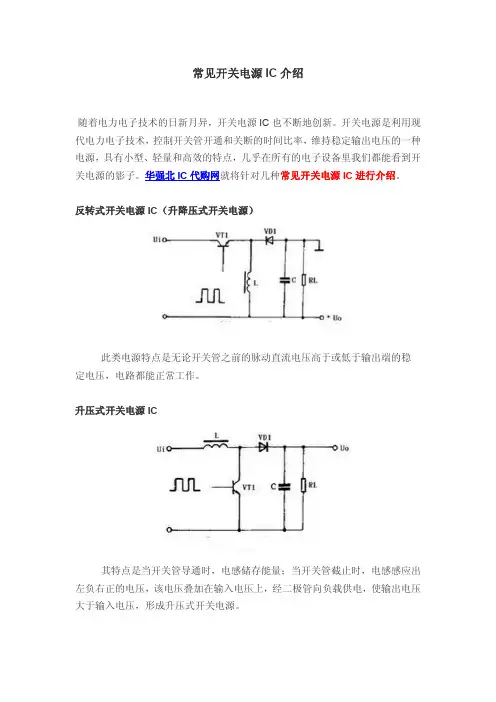

反转式开关电源IC（升降压式开关电源）此类电源特点是无论开关管之前的脉动直流电压高于或低于输出端的稳定电压，电路都能正常工作。

升压式开关电源IC其特点是当开关管导通时，电感储存能量；当开关管截止时，电感感应出左负右正的电压，该电压叠加在输入电压上，经二极管向负载供电，使输出电压大于输入电压，形成升压式开关电源。

降压式开关电源IC降压式开关电源电路输出直流电压的高低由加载开关管基极上的脉冲宽度确定，这种电路使用元减少，只需要利用电感、电容和二极管即可实现。

推挽式开关电源IC此类开关电源属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。

其具有两个开关管容易驱动的优点，电路的输出功率较大，一般在100~500W范围内。

自激式开关电源IC这是一种利用间歇振荡电路组成的开关电源，是目前应用最广泛的开关电源之一。

此类电源中的开关管起着开关及振荡的双重作用，省去了控制电路，具有输入和输出相互隔离的有点。

无论是在大功率电源还是在小功率电源中，都能得到很好的应用。

单端反激式开关电源IC单端反激式开关电源IC是一种成本最低的电源电路，输出功率为20~100W，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，适用于相对固定的负载应用。

单端正激式开关电源IC由于这种电路在开关管导通时，通过变压器向负载传送能量，所有输出功率范围大，可输出50~200W的功率。

电路使用的变压器结构复杂，体积也较大，因此实际应用相对较小。

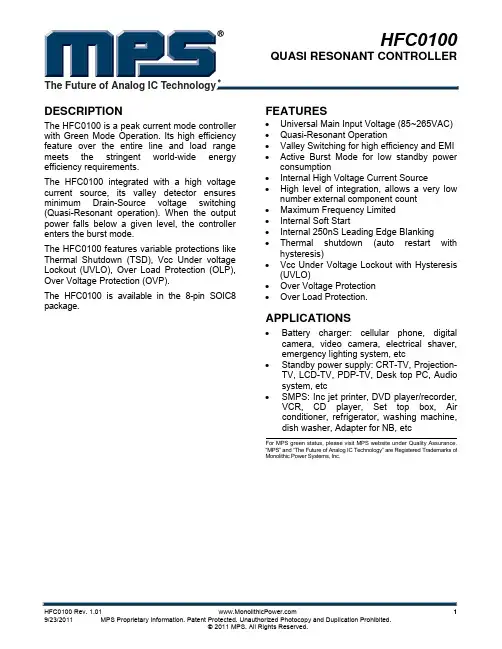

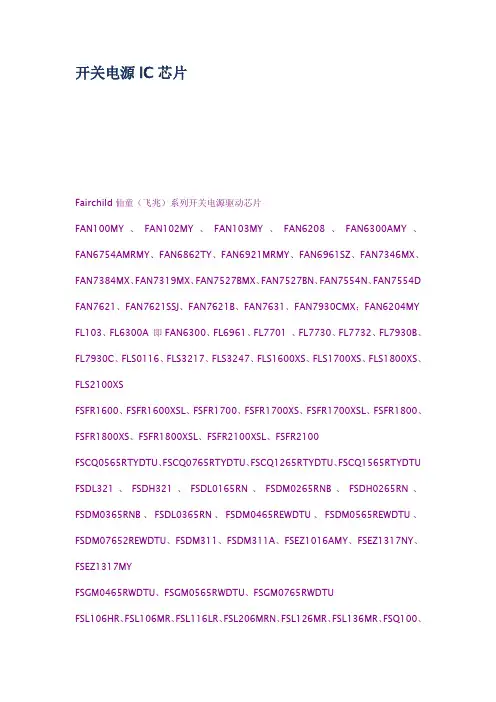

开关电源IC芯片Fairchild仙童（飞兆）系列开关电源驱动芯片FAN100MY、FAN102MY、FAN103MY、FAN6208、FAN6300AMY、FAN6754AMRMY、FAN6862TY、FAN6921MRMY、FAN6961SZ、FAN7346MX、FAN7384MX、FAN7319MX、FAN7527BMX、FAN7527BN、FAN7554N、FAN7554D FAN7621、FAN7621SSJ、FAN7621B、FAN7631、FAN7930CMX；FAN6204MY FL103、FL6300A即FAN6300、FL6961、FL7701、FL7730、FL7732、FL7930B、FL7930C、FLS0116、FLS3217、FLS3247、FLS1600XS、FLS1700XS、FLS1800XS、FLS2100XSFSFR1600、FSFR1600XSL、FSFR1700、FSFR1700XS、FSFR1700XSL、FSFR1800、FSFR1800XS、FSFR1800XSL、FSFR2100XSL、FSFR2100FSCQ0565RTYDTU、FSCQ0765RTYDTU、FSCQ1265RTYDTU、FSCQ1565RTYDTU FSDL321、FSDH321、FSDL0165RN、FSDM0265RNB、FSDH0265RN、FSDM0365RNB、FSDL0365RN、FSDM0465REWDTU、FSDM0565REWDTU、FSDM07652REWDTU、FSDM311、FSDM311A、FSEZ1016AMY、FSEZ1317NY、FSEZ1317MYFSGM0465RWDTU、FSGM0565RWDTU、FSGM0765RWDTUFSL106HR、FSL106MR、FSL116LR、FSL206MRN、FSL126MR、FSL136MR、FSQ100、FSQ110、FSQ321、FSQ510、FSQ0165RN、FSQ0170RNA、FSQ0265RN、FSQ0270RNA、FSQ0365RN、FSQ0370RNA、FSQ0565RSWDTUSG6105ADZ、SG6859ATZ、SG5842KA5L0380RYDTU、KA5M0365RYDTU、KA5M0365RTU、KA5M0380RYDTU、KA3525A、KA3842AC、KA3842AE、KA3842B、KA3843B、KA3844B、KA7500Con-bright昂宝系列电源驱动芯片超低待机功耗产品系列：OB5269、OB5269B、OB2273、OB2273A、OB2273B、OB2273F、OB2273N、OB2276、OB2276A原边控制系列产品：OB2520、OB2520D、OB2520M、OB2532、OB2531；OB2535/OB2535E、OB2536/OB2536E、OB2538/OB2538E、OB2539、OB2211、OB2211H、OB2212、OB2216准谐振模式控制芯片系列：OB2201/T、OB2202、OB2203PWM控制芯片系列产品：OB5269、OB5269B、OB2273、OB2273A、OB2273B、OB2273F、OB2273N、OB2361、OB2361P、OB2262、OB2263、OB2268、OB2269、OB2278、OB2279、OB2287、OB2288、OB2298、OB5222、OB5225、OB2353/L、OB2354/L、OB2356/L、OB2357/L、OB2358/L功率因子校正控制芯片：OB6573、OB6572、OB6561P、OB6563、OB6663 LED照明驱动系列：OB3330、OB3340、OB3390/T、OB3391、OB3394、OB3396、OB3380、SN03ABCD系列电源驱动芯片PSR Controller：AP3703、AP3706、AP3708N、AP3760、AP3765、AP3766、AP3768、AP3769S、AP3770、AP3771、AP3772Voltage Mode PWM Controller：AZ494A、AZ494C、AZ7500B、AZ7500C、AZ7500E、AZ7500FGreen Mode PWM Controller：AP3101、AP3102/AP3102V/AP3102L、AP3103、AP3105/AP3105V/AP3105L/AP3105R、AP3106、AP3105/AP3105H；AP3700、AP3700A、AP3700E、AP3710Secondary Side Controller：AP4305、AP4306A、AP4306B、AP4313、AP4310A、AP4340LED照明PFC controller：AP1661/AP1661E、AP1661A、AP1662；PSR controller：AP1681（可调光）、AP1682、AP1686microne南京微盟系列开关电源驱动芯片ME8100(兼容ATC30B)、ME8101（内置13003兼容THX203/RM6203/GW6203/CR6203）、ME8105（内置13003兼容THX203/RM6203/GW6203/CR6203，具有防炸机功能）、ME8109A（内置2N65兼容OB2358/AP8022）、ME8109B（内置2N60兼容OB2358/AP8022）、ME8119（内置4N60）、ME8110（内置2N65兼容OB2358）、ME8200（兼容SG6848、OB2263、LD7535、GR8835、SD456）、ME8202（兼容SG5841、OB2269、LD7552、GR8841、SD4569）、ME8204（兼容SG6848、OB2263、OB2273、LD7535、GR8835、SD456）、ME8300（兼容AP3708）、ME8302（兼容AP3768）、ME8304（兼容AP3765，AP3706（SOP8)）、ME8305（内置13003兼容AP3765，AP3706（SOP8)）、ME8315chiprail成都启达系列开关电源驱动芯片绿色节能PWM/PFC控制器：CR6848、CR6850D、CR6853、CR6842、CR6845、CR6855、CR6232C、CR6233、CR5201、CR6562绿色节能PWM功率开关：CR5335、CR5336、CR5337、CR5202、CR5223、CR5224、CR5228、CR5229reactor-micro陕西亚成微系列开关电源驱动芯片LED照明驱动系列：RM3253S、RM3253D、RM3263S、RM3263D、RM3261S、RM3261D、RM3262D、RM3260T、RM3260D、RM6203、RM6204、RM6221S、RM6221D、RM6222D、RM6220T、RM6401S、RM6401S、RM337X(1/2/3)、RM3370T、RM6901SPWM功率开关芯片系列：RM6203D、RM6204D、RM6221S、RM6221D、RM6222D；PWM控制芯片系列：RM6220TPFM功率开关芯片系列：RM3253S、RM3253D、RM3263S、RM3263D、RM3261S、RM3261D、RM3262D；PFM控制芯片系列：RM3252T、RM3260T、RM3260D QR控制芯片系列：RM6401S、RM6401D；PFC+QR+PWM控制芯片系列：RM6901S、RM6901Dchiplink-semi南京芯联系列开关电源驱动芯片AC/DC PSR：CL1132、CL1128、CL1101、CL1100；PSR+MOS:CL1129、CL1112、CL1107、CL1103；PFC：CL6562；Flyback with MOSFET：CL1152；Flyback：CL1156、CL1160、CL1158Lighting LED Driver：CL0122、CL0119A、CL0118、CL0116A、CL0117、CL6563A、CL1158、CL1112、CL1129、CL1128、CL1101、CL1100、CL6809、CL6808、CL6807、CL6804；Back Light Driver：CL6201sifirsttech南海赛威系列开关电源驱动芯片AC/DC PWM Controller：SF1530、SF1530U、SF1531、SF1531S、SF1560、SF1563、SF1565、SF1580、SF1585、SF1590、SF1595、SF5580；超低待机功耗AC/DC PWM 控制器IC：SF5533、SF5534、SF5545B、SF5545、SF5547AC/DC PWM Power Switch：SF1532、SF1533、SF1536、SF1537、SF1538、SF1539、SF1539HT、SF1548、SF1549、SF5582H、SF5582、SF5590；原边反馈控制器/功率开关IC：SFL628、SFL629、SFL900、SF5920S、SF5920、SF5922、SF5922T、SF5922S、SF5922SV、SF5926SV、SF5926、SF5928SV、SF5928S、SF5928、SF6010L、SF6010F、SF6018、SF6040、SF6070、SF6072、SF6771、SF6772、SF6778、SF6781、SF6782、SF6788功率因子校正器IC：SFL320、SF6562、SF6563、SF6566；LED照明驱动IC：SFL330、SFL500、SFL520、SFL668、SFL669、SFL678、SF6010power-rail西安民展微系列开关电源驱动芯片绿色节能PWM功率转化器系列(PWM控制芯片+600V MOSFET)初级端调节:PR6237、PR6239、CR6235S、CR6236T、CR6238T绿色节能PWM功率转化器系列(PWM控制芯片+600V MOSFET)反激式PR8224、PR8224H、CR6221T、CR6224S、CR6224T、CR6228T、CR6229T、PR8612绿色节能PWM控制器系列Primary Side Regulation初级端调节PR6234、CR6232 PR6863、PR9853、CR6850C、PR8278、PR8278B、PR8275、PR6599、PR6562、CR6561、CR6563、PR8910、PR3845Bbpsemi上海晶丰明源系列开关电源驱动芯片高功率因数高效率隔离恒流驱动芯片：BP3309、BP3308高效率非隔离恒流驱动芯片：BP2808、BP2802、BP2808B、BP2818、BP2812、BP2822高精度高效率隔离恒流驱动芯片：BP3105、BP3102、BP3122、BP3123、BP3115、BP3125、BP3108BP2309、BP5118、BP1360、BP1361、BP1601maxictech美芯晟系列开关电源驱动芯片MT7933、MT7930、MT7952、MT7953、MT7955、MT7950、MT7801、MT7838、MT7200、MT7201、MT7261、MT7281、MT7004Bsdc-semi绍兴光大系列开关电源驱动芯片SDC602、SDC603、SDC606、SDC608、SDC3842、SDC3843、SDC3844、SDC3845、SDC4108、SDC4108L、SDC4109、SDC4109L、SDC4563、SDC4565、SDC4569si-power无锡硅动力系列开关电源驱动芯片SP5629P、SP5619P、SP5876P、SP5876F、SP5875P、SP5875F、SP5518F、SP5808F、5508F、SP5506、SP5505SP5615/6/8可以代替OB2535/6/8用于低功耗AC/DC适配器的详细描述：SP5615是一颗高精度离线式开关电源电路，应用于低功耗AC/DC充电器与适配器。

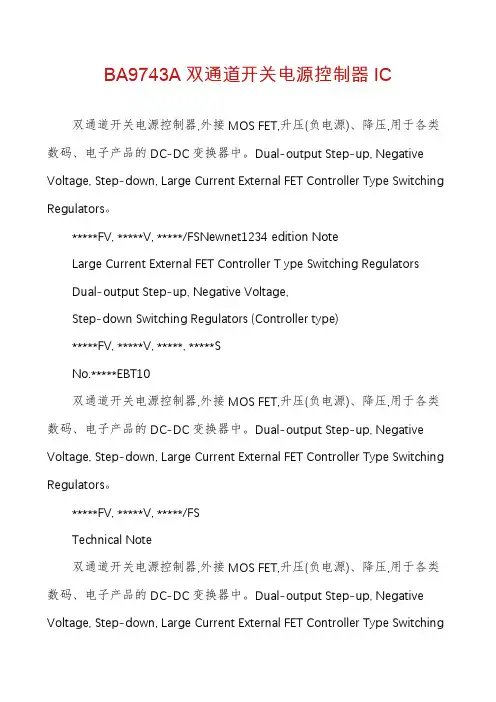

BA9743A双通道开关电源控制器IC双通道开关电源控制器,外接MOS FET,升压(负电源)、降压,用于各类数码、电子产品的DC-DC变换器中。

Dual-output Step-up, Negative Voltage, Step-down, Large Current External FET Controller Type Switching Regulators。

*****FV, *****V, *****/FSNewnet1234 edition NoteLarge Current External FET Controller T ype Switching RegulatorsDual-output Step-up, Negative Voltage,Step-down Switching Regulators (Controller type)*****FV, *****V, *****, *****SNo.*****EBT10双通道开关电源控制器,外接MOS FET,升压(负电源)、降压,用于各类数码、电子产品的DC-DC变换器中。

Dual-output Step-up, Negative Voltage, Step-down, Large Current External FET Controller Type Switching Regulators。

*****FV, *****V, *****/FSTechnical Note双通道开关电源控制器,外接MOS FET,升压(负电源)、降压,用于各类数码、电子产品的DC-DC变换器中。

Dual-output Step-up, Negative Voltage, Step-down, Large Current External FET Controller Type SwitchingRegulators。

*****FV, *****V, *****/FSTechnical Note双通道开关电源控制器,外接MOS FET,升压(负电源)、降压,用于各类数码、电子产品的DC-DC变换器中。

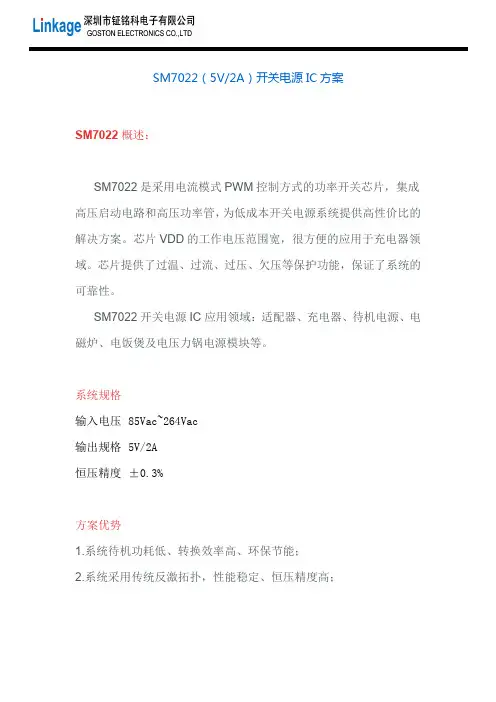

SM7022（5V/2A）开关电源IC方案
SM7022概述：
SM7022是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。

芯片VDD的工作电压范围宽，很方便的应用于充电器领域。

芯片提供了过温、过流、过压、欠压等保护功能，保证了系统的可靠性。

SM7022开关电源IC应用领域：适配器、充电器、待机电源、电磁炉、电饭煲及电压力锅电源模块等。

系统规格
输入电压85Vac~264Vac
输出规格5V/2A
恒压精度±0.3%
方案优势
1.系统待机功耗低、转换效率高、环保节能；
2.系统采用传统反激拓扑，性能稳定、恒压精度高；
系统BOM
系统电路图
测试数据（输入电压220Vac条件下）纹波测试18.4mV
空载功耗220mW
转换效率75.20%
启动时间617mS
实物图及PCB图。

开关电源（SMPS）次边监控IC，用作组成SMPS的辅助（housekeeping）电路，以履行过电压和欠电压保护及遥控开/关等功能。

SPMS次边监控IC，内部电路往往比初级侧PWM控制器IC更加复杂，引脚也往往更多。

但是，使用此类IC后，不会引起SMPS元件数量和成本上的增加。

本文介绍的美国快捷公司生产的PCSPMS次边监控芯片KA3511，是一种改进型的固定频率PWM控制IC。

用其设计PC电源，是目前比较理想的选择。

2引脚功能及主要特点KA3511采用22脚DIP封装，引脚排列如图1所示。

KA3511主要由振荡器、误差放大器、PWM比较器、过电压保护（OVP）与欠电压保护（UVP）电路、遥控开/关控制电路、电源好（pwoergood）信号产生器和精密参考电压等单元电路所组成，引脚功能如表1所示。

表1引脚功能21 E 功率地22 C1 输出驱动图1KA3511引脚排列图2PWM控制电路图3工作波形图4软启动电路KA3511的主要特点如下：（1）只需很少量的外部元件，就可以组成性能优良的SPMS辅助电路；（2）固定频率、可变占空比电压型PWM控制；（3）利用死区时间控制实现较启动；（4）为推挽操作对偶输出，每个输出晶体管的电流容量为200mA；（5）对于SMPS的＋3.3V、＋5V和＋12V输出，具有OVP和UVP功能；（6）遥控开/关控制功能；（7）为监视电源电压电平，使微处理器安全操作，内置电源好信号产生器；（8）精密电压参考，容差为±2％（4.9V≤Vref≤5.1V）；（9）电源电压VCC=14～30V，待机（standby）电流（ICC）典型值是10mA。

3工作原理31振荡器KA3511是固定频率PWM控制IC，内部线性锯齿波振荡器的频率由IC脚7外部电阻RT和脚8外部电容CT设定：fosc=32PWM控制电路KA3511的PWM控制电路如图2所示，图3为其工作波形。

误差放大器用作感测电源输出电压，它的输出连接到PWM比较器的同相输入端。

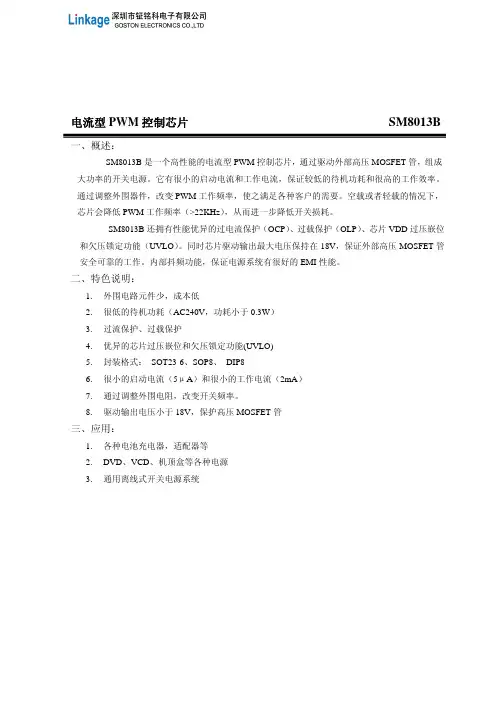

电流型PWM控制芯片 SM8013B 一、概述：SM8013B是一个高性能的电流型PWM控制芯片，通过驱动外部高压MOSFET管，组成大功率的开关电源。

它有很小的启动电流和工作电流，保证较低的待机功耗和很高的工作效率。

通过调整外围器件，改变PWM工作频率，使之满足各种客户的需要。

空载或者轻载的情况下，芯片会降低PWM工作频率（>22KHz），从而进一步降低开关损耗。

SM8013B还拥有性能优异的过电流保护（OCP）、过载保护（OLP）、芯片VDD过压嵌位和欠压锁定功能（UVLO）。

同时芯片驱动输出最大电压保持在18V，保证外部高压MOSFET管安全可靠的工作。

内部抖频功能，保证电源系统有很好的EMI性能。

二、特色说明：1.外围电路元件少，成本低2.很低的待机功耗（AC240V，功耗小于0.3W）3.过流保护、过载保护4.优异的芯片过压嵌位和欠压锁定功能(UVLO)5.封装格式： SOT23-6、SOP8、 DIP86.很小的启动电流（5μA）和很小的工作电流（2mA）7.通过调整外围电阻，改变开关频率。

8.驱动输出电压小于18V，保护高压MOSFET管三、应用：1.各种电池充电器，适配器等2.DVD、VCD、机顶盒等各种电源3.通用离线式开关电源系统四、内部功能简单框图：图一：芯片内部功能框图。

五、封装示意图图二六、管脚说明名称功能说明VDD 芯片电源GND 芯片地FB 反馈输入脚。

PWM占空比变化取决于FB和SENSE脚的输入电压RI PWM振荡频率设置脚。

通过调节连接在RI和GND之间的电阻来改变PWM频率。

SENSE 电流检测输入脚。

GATE 标识电极的门驱动电源MOSFET的输出七、元件参数极限参数（TA= 25℃）符号说明范围单位VDD 芯片工作电压 <23V VDD clamp芯片嵌位电压 VDD＋0.1 VIDD clamp芯片嵌位电流 10mA V FB FB输入电压－0.3——7 VV RI RI电压－0.3——2 VT j结温 -20——150 ℃T stg存储温度 -55——160 ℃八、电气工作参数（除非特殊说明，下列条件均为T A=25℃）范围符号说明条件最小典型最大单位芯片工作电压部分IDD start芯片启动电流VDD＝12.5V，RI＝100KΩ 510μAIDD op芯片工作电流VDD＝16V，RI＝100 KΩ2.8 mA UVLO(ON)VDD低压锁定电压7.6 8 8.6V UVLO(OFF)VDD低压锁定恢复电压13 14 15 VVDD clamp VDD嵌位电压Idd＝5mA 22.6 V FB输入部分A vcs PWM输入增益△V FB/△V CS 2.0 V/V V FB(open)FB开环电压 6 V I FB(short)FB短路输出电流 1.4 mA Z FB FB输入阻抗 6 KΩV TH_0D0占空比阀值电压VDD＝16V，RI＝100 KΩ0.75 VV TH_PL过功率阀值电压 3.7 VTD 过载或者短路延迟时间35 msSENSE输入部分T d上电延迟时间RI-100 KΩ 300 ns Z sense输入阻抗 40 KΩT oc过流反应延迟时间VDD=16V,FB=3.3V75 nsV TH_OC 过流检测输入阀值电压FB＝3.3V，RI＝100 KΩ0.70 0.75 0.80 V振荡部分F osc RI-100 KΩ60 65 70KHz RI range50 100 150KΩV RI（open）RI开环电压 2 V F osc（burst）Burst模式振荡频率VDD＝16V，RI＝100 KΩ22 KHz GATE驱动输出部分VOL 输出低电平电压VDD＝16V，Io＝-20mA 0.8VVOH 输出高电平电压VDD＝16V，Io＝20mA10 V V clamp输出嵌位电压 20 V TrVDD＝16V，CL＝1nF220 ns TfVDD＝16V， 70 nsCL ＝1nF频率抖动部分△FoscRI=100 K Ω -3 3%九、电路原理图十、功能表述SM8013B 是一个高度集成的PWM 控制芯片，针对75W 以内的离线式反激转换电源进行优化设计。
