电化学研究方法(2014)(1)解析

  • 格式：ppt
  • 大小：4.76 MB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

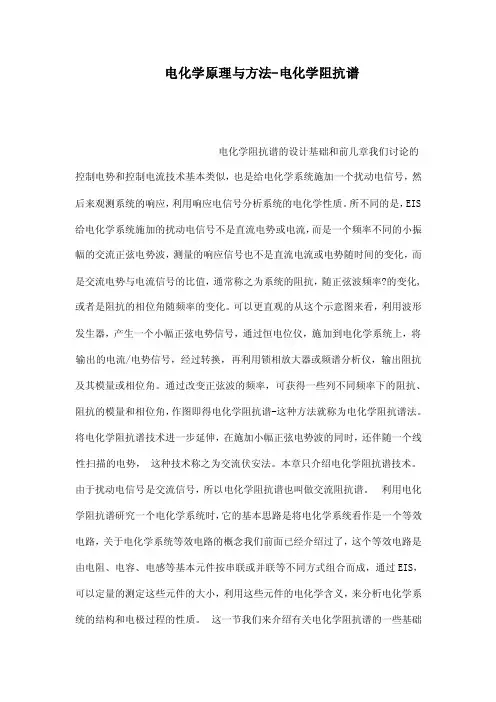

电化学原理与方法-电化学阻抗谱（可编辑）

电化学原理与方法-电化学阻抗谱（可编辑）

电化学原理与方法-电化学阻抗谱电化学阻抗谱的设计基础和前几章我们讨论的控制电势和控制电流技术基本类似，也是给电化学系统施加一个扰动电信号，然后来观测系统的响应，利用响应电信号分析系统的电化学性质。

所不同的是，EIS 给电化学系统施加的扰动电信号不是直流电势或电流，而是一个频率不同的小振幅的交流正弦电势波，测量的响应信号也不是直流电流或电势随时间的变化，而是交流电势与电流信号的比值，通常称之为系统的阻抗，随正弦波频率?的变化,或者是阻抗的相位角随频率的变化。

可以更直观的从这个示意图来看，利用波形发生器，产生一个小幅正弦电势信号，通过恒电位仪，施加到电化学系统上，将输出的电流/电势信号，经过转换，再利用锁相放大器或频谱分析仪，输出阻抗及其模量或相位角。

通过改变正弦波的频率，可获得一些列不同频率下的阻抗、阻抗的模量和相位角，作图即得电化学阻抗谱-这种方法就称为电化学阻抗谱法。

将电化学阻抗谱技术进一步延伸，在施加小幅正弦电势波的同时，还伴随一个线性扫描的电势，这种技术称之为交流伏安法。

本章只介绍电化学阻抗谱技术。

由于扰动电信号是交流信号，所以电化学阻抗谱也叫做交流阻抗谱。

利用电化学阻抗谱研究一个电化学系统时，它的基本思路是将电化学系统看作是一个等效电路，关于电化学系统等效电路的概念我们前面已经介绍过了，这个等效电路是由电阻、电容、电感等基本元件按串联或并联等不同方式组合而成，通过EIS，可以定量的测定这些元件的大小，利用这些元件的电化学含义，来分析电化学系统的结构和电极过程的性质。

这一节我们来介绍有关电化学阻抗谱的一些基础知识和基本概念。

首先来看电化学系统的交流阻抗的含义。

将内部结构未知的电化学系统当作一个黑箱，给黑箱输入一个扰动函数（激励函数），黑箱就会输出一个响应信号。

用来描述扰动与响应之间关系的函数，称为传输函数。

传输函数是由系统的内部结构决定的，因此通过对传输函数的研究，就可以研究系统的性质，获得有关系统内部结构的信息。

电化学研究方法

电化学研究方法

电化学研究方法
电化学研究方法是一种研究电化学反应和电子传导机制的实验测量方法，它结合了物理学和电化学，广泛应用在催化、电解、传感、海洋、环境和材料等领域。

电化学研究的主要仪器包括电化学工作站、电位计、极化仪、脉冲电位法和生物电位仪等仪器。

其功能是监测和测量电化学反应过程中电位，极化形式、极化效应和极化时间等参数，从而预测未来的电化学过程。

电化学研究方法还包括电化学电子显微镜（TEM）、恒流部分电位曲线等测量手段，TEM可以在不影响原材料性质的情况下使用，可以清晰形象地显示原材料面，从而对原材料的表面化学反应和电子传导机制有更深的了解。

恒流部分电位曲线是利用恒流依次加入试剂，回收电流测量，并根据回收电流绘制的PMC（Partial Potential Curve），从而探寻电化学反应机制。

电化学研究方法还可以结合计算机技术，使用计算机软件对电化学数据进行分析，利用电子传导机制的分子动力学模拟方法研究电化学反应动力学及电子传导机制等，从而获得更深入的了解。

电化学研究是一个复杂的研究过程，需要综合运用多种有效的实验策略和技术来深入研究电化学反应机制，这就要求研究者需具备较为丰富的实验技能和理论功底，有能力将实验结果正确理解，为进一步开展研究提供有效的方向和建议。

电化学研究方法

电化学研究方法

2. 循环伏安法

b
a
a
t i
在很低的扫描速度下，当
电极反应可逆时，

Ep
（1）相对应的峰电流相等， 反应电量相等； （2）Ep ＝ 2.3RT/nF
循环伏安法的应用 1. 研究电化学反应的可逆性，尤其是二次电池的 反应可逆性和循环稳定性；
2. 研究多电子反应，求出反应电子数；
3. 与恒电流法配合，研究电极反应的相变化，例 如，金属Sn, 石墨碳的多种含锂化合物（LiC18, LiC12, LiC6)。
3. 交流阻抗法 电池和电解池的等效电路
Cd Rl
Zf
实际的电化学系统中，法拉第阻抗包括反应电阻Rr和 浓差极化引起的Warburg阻抗Zw.
Cd Rl
Rw = -0.5 Cw = -0.5 /
Zf
Rw Cw
= RT/ [n2F2Co（2Do)0.5]
Z''

B
Cd = 1/BRr
Levich通过解稳态条件下的流体力学方程： 在非极限情况下：I = 0.62nFAD2/3-1/61/2(Co-Cs) 在极限条件下： IL = 0.62nFAD2/3-1/61/2Co 其中， 为介质的动力粘度， = 粘度/密度
i

IL 1/2
D,

四、电化学研究方法
1、稳态极化曲线测量：
一般采用三电极体系，采用慢速动电流扫描或慢速动电位扫 描法。若有电流极大值，则必须用动电位扫描。
曲线类型：i ~ E, i ~ , i ~ log 慢扫描近稳态条件下的测试可以防止电流或电位的迟后效应， 也能避免双电层充电电流的影响。
为了提高电位的测试精度，需要消除研究电极与参比电极之 间的欧姆电位降，主要的方法有：

中-四(4-羧基苯基)卟吩 电化学

中-四(4-羧基苯基)卟吩 电化学

一、概述电化学是研究电荷转移过程和电化学反应的科学，具有广泛的应用领域。

中-四(4-羧基苯基)卟吩是一种具有潜在应用前景的化合物，其电化学性质备受关注。

本文将对中-四(4-羧基苯基)卟吩的电化学特性进行探讨。

二、中-四(4-羧基苯基)卟吩的基本信息1. 中-四(4-羧基苯基)卟吩的结构中-四(4-羧基苯基)卟吩是一种含有苯环和卟啉环的化合物，其结构中包含4个羧基苯基和卟啉环。

其结构如下图所示。

2. 中-四(4-羧基苯基)卟吩的性质中-四(4-羧基苯基)卟吩具有良好的稳定性和光电性能，广泛应用于光电器件、太阳能电池等领域。

三、中-四(4-羧基苯基)卟吩的电化学性质1. 中-四(4-羧基苯基)卟吩在电化学中的应用中-四(4-羧基苯基)卟吩作为一种具有优异光电性能的化合物，被广泛应用于电化学传感器、催化剂等领域。

其稳定性和反应活性使其成为研究的热点。

2. 中-四(4-羧基苯基)卟吩的电化学反应机理中-四(4-羧基苯基)卟吩在电化学反应中通过电荷转移和催化作用参与电化学反应。

其羧基苯基结构和卟啉环结构对其电化学性质有重要影响。

四、中-四(4-羧基苯基)卟吩电化学的研究进展1. 中-四(4-羧基苯基)卟吩电化学的研究方法研究者通过循环伏安法、交流阻抗法等电化学方法对中-四(4-羧基苯基)卟吩的电化学性质进行研究，探索其在电化学领域的潜在应用。

2. 中-四(4-羧基苯基)卟吩电化学研究的主要进展近年来，关于中-四(4-羧基苯基)卟吩的电化学性质的研究取得了一系列重要进展，包括其在电化学传感器、催化剂等方面的应用，以及对其电化学反应机理的深入研究。

五、结语中-四(4-羧基苯基)卟吩作为一种具有潜在应用前景的化合物，在电化学领域具有重要价值。

对其电化学性质的深入研究有助于拓展其在电化学领域的应用，并推动相关领域的发展。

希望本文能够为对中-四(4-羧基苯基)卟吩电化学感兴趣的读者提供一定的参考价值。

六、中-四(4-羧基苯基)卟吩在电化学传感器中的应用中-四(4-羧基苯基)卟吩作为一种优异的电化学材料，在电化学传感器领域具有广泛的应用前景。

光电化学课件-电化学研究方法第二讲-电极过程动力学的唯像处理

光电化学课件-电化学研究方法第二讲-电极过程动力学的唯像处理
对阴极还原反应, 假设一定时间内外电路传来了n个电子, 但由于界 面电荷转移反应相对较慢,这些电子未能在短期内消耗, 这时导致电 极上负电荷变多, 这些增加的负电荷通过静电作用使得电极附近溶 液侧的正离子数目增加,使得固液界面电势差降低,电极电势负移
j(电流密度)
j(电流密度)
电极电势
原电池中的极化曲线
电解制备和纯化金属如铝 NaCl
H2O
electrolysis
NaOH
1 2
Cl2
除了电压型的传感器(pH计, ISE)外, 大部分电化学装置在 工作时, 往往是偏离平衡的条件的
如何评价(偏离平衡条件下工作)电化学装置的性能
指导设计、优化的电化学装置?
以一定电流密度电解水时电解池中的电压分布
2H 2e H2
处理复杂电极过程问题的基本思路
简化的电极反应过程
电子转移面
把握总过程中占主导地 位的过程,或者创造条件
使所研究的基本过程在
电极
电荷转移
Os
传质过程 电极过程中占主导地位 Ob 电极过程动力学研究
ne
注重电荷传递过程
控制实验条件，可使
Rs 传质过程 Rb 电荷传递过程成为速
OHP面
控步骤.
• 传荷过程 k0 － 电荷传递速率 k0 》m 传质过程为速控步骤
浓差、电化学、电阻极化及混合作用下的极化曲线
j 浓差
jl
=电化学+ 浓差
电化学
电阻
=电化学+ 浓差+ 电阻
0
首先必须深刻地从理论上了解构成电极过程的各个基本 过程,了解它们影响这些过程的各影响因素以及每个过程 本身的主要矛盾,以及它们之间的相互联系

电化学研究方法

电化学研究方法
i ic i f
• 分别测量
Cd 或Rr
• 必须采用极限简化法或解析法
极限简化法测Cd
• 要求
① 短时间内测量——但Cd基本完成充电 • ② Rr大，即在没有电化学反应的电位区 • 或理想极化区有利于测定Cd
• △采用方波电位法则Cd
△小幅度等腰三角波电位法测Cd、Rr，
• 有电化学反应的电位区内，此法更方便.
•当
2t1,即t 2时
exp( 2t)erfc( t ) 1 2 t
∴
i
nF(k f
Cob
kbCRb )(1
2
t)
• 作i~ t 图得直线，外推至t=0
ito nF(k f cOb kbcRb )
nF
k
0 f
cOb
exp(
nF
RT
)
kb0cRb
exp(
(1
)nF
RT
)
nF
io[exp( RT
i1 nFcob
DO
t
• 这时i完全受扩散控制，上式与
i1
nFDcOb l
• 比较可得
l Dt
• 作 i1 ~
1
t 图，直线斜率为
• 斜率 = nFcOb DO /
可求D或c
计时电量法
• 如把i经积分后测流经电极的电量Q则：
Q
idt
nF
(k
f
cOb
kbcRb
)
2
exp(
2t)erf
c(
t ) 2
t
1
• 当 t ≥5时，有
Q
nF (k
f
cOb
kbcRb
)2

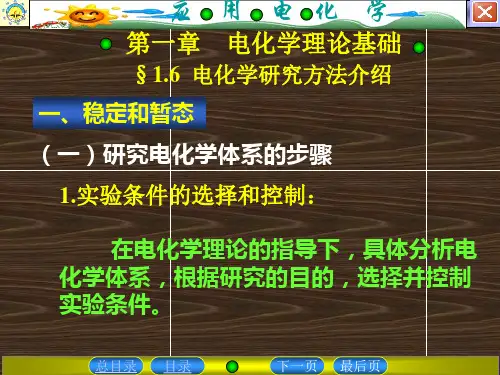

电化学研究方法介绍

电化学研究方法介绍
第一页 上一页 下一页 最后页
应 用 电 化 学
2.暂态 （1）在暂态阶段，电极电势、电极表面的吸附 状态以及电极/溶液界面扩散层内的浓度分布等 都可能与时间有关，处于变化中。 （2）暂态的电流： 法拉第电流： 由电极/溶液界面的电荷传递反应所产生， 可用来计算电极反应的量。 非法拉第电流： 由双电层的结构改变引起，通过非法拉第电 流可以研究电极表面的吸附和脱附行为，测定电 极的实际表面积。
应 用 电 化 学
五、光谱电化学方法
1.光谱电化学（Spectroelectrochemistry)) 通常以电化学技术为激发信号，在检测电极过程 信号的同时，可以检测大量光学的信号，获得电极/ 溶液界面分子水平的，实时的信息。 2.光谱电化学的种类： ①红外光谱电化学法 ②紫外可见光谱电化学法 ③拉曼光谱电化学法
第一页 上一页 下一页 最后页
应 用 电 化 学

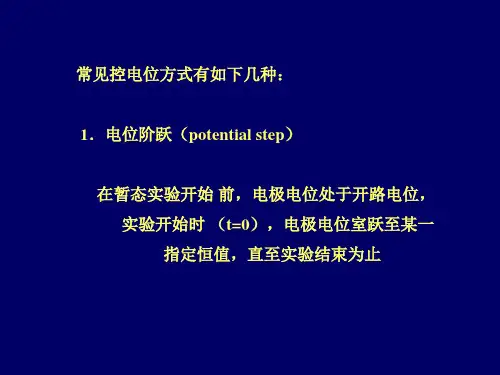

2.扩散控制下的电位阶跃法实验结果的处理 （1）i—t关系（计时电流法）
当反应开始前只有氧化态物Ox而不存在 还原态物种Red时，i—t关系可由Cottrell方程 1/ 2 * 给出： nFADO X cO X (1.74) i( t ) i ( t )
第一页 上一页 下一页 最后页
应 用 电 化 学
二、电位扫描技术—循环伏安法 1.循环伏安法
指电势从原始电位E0开始，以一定的速度V扫 描到一定的电势E1后，再将扫描方向反向进行扫 描到原始电势E0 (或再进一步扫描到另一电势 E2），然后在E0和E1之间进行循环扫描。 其施加电势和时间的关系为： E=E0-Vt
d

1/ 2 1/ 2
t
（2）计时电量法： 指在电势阶跃实验中将通过电极/溶 液界面的总电量作为时间函数进行记录， 得到了相应的电量Q—t的响应。

电化学研究方法第五章

电化学研究方法第五章
t
5-7，5-8就是电极浓度表达式，式中 为辅助变量 由5-7，5-8可推导出循环. 伏安法中响应曲线的方程式.
2.无量纲积分方程式
①Nernst方程式的引入: Nernst方程式的引入必然涉及到可逆的概 , CO(0,t), CR(0,t) 之间的关系，对 念, 因为这是必须找一个 可逆过程，可用Nernst方程 0 RT CO(0, t )
i( )d 1 {1 exp[ jat ]} o nFC 0 O DO(t )
t
5-13
这里必须指出的是5-11 a 哪里呢？
nF V 是一个特殊的表达式，特殊在 RT
③无量纲概念的引入： a.无量纲的量义：无量纲也叫无因次，无量纲的量也是无因次 的量。无纲量，无因次就是无单位，纯数。 b.什么是无纲量的量呢？在我们研究的体系中，什么量无量纲 t 就是无纲量的量，为什么呢？ 的量呢？

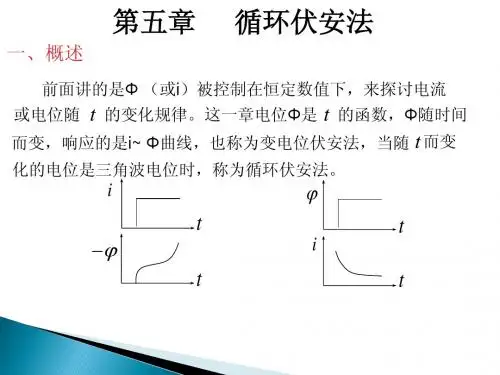

第五章
一、概述
循环伏安法
前面讲的是Φ （或i）被控制在恒定数值下，来探讨电流
t 的变化规律。这一章电位Φ是 t 的函数，Φ随时间 而变，响应的是i~ Φ曲线，也称为变电位伏安法，当随 t 而变
或电位随 化的电位是三角波电位时，称为循环伏安法。
i

t

i
t t
t
1.什么叫循环伏安法： 在平面电极上，施加一个随时间作线性变化的三角波电位， 这一电位叫电位扫描。 i 为扫描的起点电位。 tS tS 为扫描的终点电位。 t s 为电位扫描的反扫时间。 i 因为是线性扫描，当电位以恒定的速度从 i t t 0 t 向负的方向扫描到 tS 时，阴极上会发生还原反应： s
(5-10)
(t ) 截距 vt ' （t≥ts） t ' t ts i vts vt ' i 2vts vt （5-10）′

电化学研究方法 笔记

电化学研究方法 笔记

开路电位(OCP)
• 开路电位就是工作电极的电流回路断开时的电位， 即没有电流从电极上流过的时候工作电极相对于 参比电极的电位。在测定的开路电位的时候，仪 器内部将对电极连线断开。 • 该测试方法只需要设定一个测定时长和采样间隔 即可。
开路电位(OCP)
• E vs. T Plot———— 电位 - 时间关系曲线 • dE/dt vs. T Plot ——电位变化率 - 时间关系曲线
方波伏安(SWV)
• 方法简介：该方法是一种非常灵敏的方法，他既具有 DPV 的高 灵敏度，又有很快的测定速度。该方法起源于极谱，可广泛应用 于定量分析和机理研究。施加到电极体系的电位波形如下图所示， 其中心电位从起始电位开始，在经历过一个平衡时间后逐步增加 到终止电位停止，其间一个方波电位叠加在中心电位上，每经历 过一个方波周期后，中心电位步进一个固定值。在每一个方波的 正向脉冲和反向脉冲的末尾采集电流，并对这两个电流取差值作 以中心电位为横坐标，以正反向电流差为纵坐标的图即得方波伏 安图。
阶梯波伏安(SCV)
• I vs. E Plot ———— 电流 - 电位关系曲线 • I vs. T Plot ———— 电流 - 时间关系曲线 • log(I) vs. E Plot ———— 电流对数 - 电位关系曲 线 • E vs. log(I) Plot ———— 电位 - 电流对数关系曲 线 • P vs. E Plot ———— 功率 - 电位关系曲线 • P vs. I Plot ———— 功率 - 电流关系曲线
多步电位阶跃(MPS)
• 方法简介：该方法是对计时安培的一个补充和扩 展，除具有计时安培的所有功能外，还支持无限 的电位阶跃步骤，支持无限的阶跃时长，支持循 环阶跃。其电位波形如下图所示。

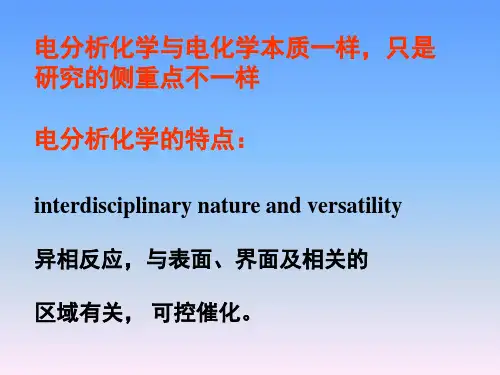

电分析化学研究方法

电分析化学研究方法

时假设水相含有界面活性的中性物质M。例如，这个电池可以
是
Cu'/Ag/AgCl/K+, Cl-, M/Hg/Ni/Cu
(3.4)
我们将重点讨论汞电极与水溶液之间的界面。
该实验体系电毛细方程的最终表述为：
d M d E K + ( H 2 O ) d K C l M ( H 2 O ) d M (3.5)
Question 1: 为什么要研究IPE？
A. Ideal polarizable electrode - working electrode B. Ideal nonpolarizable electrode - reference electrode
双电层的电容： 在所加电势和因物种在界面整齐排列而引起的电荷
(3)Other cases.
Ecell =ENernst +Ej
减小液接电势的主要方法是应用盐桥。
2.9 离子选择性电极和生物膜
离子选择性电极 (Ion-Selective Electrodes) 是一种能在多种离子 存在下，用电势法测量溶液中给定离子活度的分析测量工具。 是电化学传感器的基础。
E =E0 2.303RT/(ziF)lgai
Nikolsky - Eisenman 方程
E =K 2.303RT/(ziF)lg[ai +Kijpot aizi /zj]
(2.8)
K pot i,j
称为电势法选择性系数
图3.2
在金属表面和靠近金属表面的薄层溶液中，各带符号相反、数量 相同的过剩电荷，就形成了双电层。
Double layers are characteristic of all phase boundaries

电化学研究方法(2014)(1)

电化学研究方法(2014)(1)

D. RL→0，电极表面无高阻膜； E. 某电位下测Rr、Cd是近似值。
线性电势扫描法（伏安法）
控制研究电极的电势，按线性规律变化，即 d ，同时记
dt
录 j ~ t 、 j ~ 曲线，不受电解池阻抗的影响。
线性电势扫描法也是暂态法的一种，ν对暂态极化曲线的形 状和数值影响较大，只有ν足够慢时，才可得到稳态极化曲 线。
电化学研究方法
暂态方法
电化学研究方法介绍
研究方法：
稳态和暂态技术： 光谱、波谱技术： 表面技术： SPMs ( Scanning Probe Microscopes)
暂态测量方法
1、暂态过程
从电极极化开始到各个子过程（电化学反应过程、双电 层充电过程、传质过程和离子导电过程）做出响应并进 入稳态过程所经历的不稳定的，变化的“过渡阶段”，
线性扫描的三种形式
A. 单程线性电势扫描
φ
B. 三角波扫描
φ
t
t
C. 连续三ห้องสมุดไป่ตู้波扫描 φ
t
线性电位扫描的特点
1、j ~ t 曲线会出现“峰”
j ~ t 曲线如下图所示：
一方面：电极反应速率随φ增加而增加； 另一方面：随着反应的进行，电极表 面反应物的浓度下降，扩散流量逐渐
1.6.4.5 单程线性扫描（浓差极化存在的情况）
1、扩散控制的可逆体系 根据电极反应可逆的假设，电极表面各种反应离子的浓度与电极 电位的关系可用Nernst方程表示： s s s RT aO RT O cO RT cO 0 0 0 平 ln s 平 ln s 平 ln s nF aR nF R cR nF cR
为什么我这里用扩散方程？根据是什么？

电化学研究方法 笔记

电化学研究方法 笔记

阶梯波伏安(SCV)
• 方法简介：该方法施加到电极的电位如下图，所施加的电位从起 始电位开始，在经历过一段平衡时间后每隔一段固定的时间朝终 止电位方向步进一个固定的值，直到达到终止电位后再反向扫描 到起始电位（可选）。在电位步进的同时，对每一个电位步进末 尾一定宽度范围内连续采集电流响应，并以此段范围内电流的平 均值作以直流电位为函数的图，即可得到阶梯波伏安图。此方法 起源于极谱，可以在一定程度避免电极表面充电电流带来的影响。
循环伏安法(CV)
• • • • • • • • • • I vs. E Plot ————电流 - 电位关系曲线 I vs. T Plot ————电流 - 时间关系曲线 log(I) vs. E Plot ——电流对数 - 电位关系曲线 E vs. log(I) Plot ——电位 - 电流对数关系曲线 Q vs. E Plot ————电量 - 电位关系曲线 Q vs. I Plot ————电量 - 电流关系曲线 Q vs. T Plot ————电量 - 时间关系曲线 P vs. E Plot ————功率 - 电位关系曲线 P vs. I Plot ————功率 - 电流关系曲线 P vs. T Plot ————功率 - 时间关系曲线
恒电位IT曲线（IT）
• 方法简介：恒电位 IT 曲线施加一个恒定的电位到研究体 系，并在设定的时间范围内，按照设定的采样间隔采样。 在采样前，有一个可选的平衡阶段，在平衡阶段电极处于 接通状态，电位因此也施加在电极上，但此时并不采样， 此段时间不计入总运行时间。施加到电极体系的电位波形 如下图所示。
• 方法简介：该方法施加到研究体系的是如下图所示的一个 随时间变化的电位，电位从起始电位开始平衡一段时间后， 按照设定的扫描速率开始扫描，扫描到终止电位停止。采 集到的电流以电位为横坐标电流为纵坐标作图，即得到线 性扫描伏安图。

第8章 原位( in situ)电化学研究方法

第8章 原位( in situ)电化学研究方法
）、现场、在线（On line）测 试 • 电化学原位（in situ）测试 给定电位（或电流）下，同时采用其它现代 测试技术的测试
电化学光谱技术
• 必须使用薄液膜三电极电解槽
H吸 H e

H2O O吸 2H 2e
扫描隧道显微镜（STM）
扫描隧道显微镜（STM）
低能电子衍射（LEED）
二次离子质谱（SIMS）
• 可同时使用示踪（标识）原子
作业:
近年采用电化学 in-situ测试技术文献1篇 文字简单总结(中文半页word)+中文5张ppt 应注明文献出处、作者等 电子文件发到作业信箱
第八章完
• Pt单晶面上氢的吸附
电化学研究涉及的现代分析方法
• 固体材料形貌、成分、组织结构分析方法？ XRD XAFS ( X射线吸收精细结构) XRF (荧光X光测试仪)
• 固体材料表面成分、价态分析方法？ • 电化学（腐蚀）溶液分析方法？
红外光谱（FTIR）
Pt-H 的伸缩振动 1050cm-1 / 2-hold bridge site TOP-H UPD-H 2090cm-1 / on-top site
(vs. +442 mV)
•
可以解释为何Tafel 斜率 b 约为 30 mV （吸附率低）
阴离子的表面吸附
表面膜的分析
3630,680cm-1 α-Ni(OH)2 3400,513,457cm-1 β-Ni(OH)2
• 气体的吸附
on-top site
2-hold bridge site site

电化学研究方法总结及案例

电化学研究方法总结及案例

电化学研究方法总结及案例目录1.交流阻抗法1.1交流阻抗法概述1.2电化学极化下的交流阻抗13浓差极化卞的交流阻抗1.4复杂体系的交流阻抗2.电化学暂态测试方法2.1电化学暂态测试方法概述2.2电化学极化卞的恒电流暂态方法2.3浓差极化下的恒电流暂态方法2.4电化学极化卞的恒电位暂态方法2.5浓差极化卞的恒电位暂态方法2.6动电位打描法3.原位（insitu）电化学研究方法4.案例参考文献1 •交流阻抗法1.1交流阻抗法概述交流阻抗法是指小幅度对称正弦波交流阻抗法。

就是控制电极交流电位（或控制电极的交流电流）按小幅度（一般小于10毫伏）正弦波规律变化，然后测量电极的交流阻抗，进而计算电极的电化学参数。

由于使用小幅度对称交流电对电极极化，当频率足够高时，以致每半周期所持续的时间很短，不致引起严重的浓差极化及表面状态变化。

而且在电极上交替地出现阳极过程的阴极过程，即使测量讯号长时间作用于电解池，也不会导致极化现阶段彖的积累性发展。

因此这种方法具有暂态法的某些特点，常称为“暂稳态法”。

“暂态”是指每半周期内有暂态过程的特点，“稳态”是指电极过程老是进行稳定的周期性的变化。

交流阻抗法适于研究快速电极过程，双电层结构及吸附等，在金属腐蚀和电结晶等电化学研究中也得到广泛应用。

研究电化学体系的阻抗图谱,获得电极反应体系的控制步骤和动力学参数、反应机理以及各因素的影响规律，方法有两种：1）等效电路方法理论：建立各种典型电化学体系在不同控制步骤下的等效电路，理论推导出其阻抗图谱。

测试方法：由阻抗图谱对照理论画出对应的等效电路。

优缺点：此法直观，但一个等效电路可能对应不止1个等效电路。

2）数据模型方法理论:建立各种典型电化学体系在不同控制步骤下的理论数据模型，理论计算出其阻抗图谱。

测试方法：由阻抗图谱对照理论获得数据模型。

优缺点：此法准确，但实际电化学体系复杂模型难以建立，正在发展中。

阻抗、导纳与复数平面图1）阻抗:Z=E/I而如正弦交流电压E = Emsincot等，E、I、Z均为角频率co （=2nf）或频率f的函数。

电化学研究方法-1

电化学研究方法-1
巴德等，电化学方法：原理及应用，化学工业出版社，2005
张祖训等，电化学原理和方法，科学出版社，2000 查全性，电极过程动力学导论，科学出版社，2002
刘永辉，电化学测试技术，北京航空航天大学出版社，1987
贾铮等，电化学测定方法，化学工业出版社，2006
课程安排：
1 电化学的基本概念和理论 2 电化学测试技术 3 电化学研究论文分析
有机液电解 乙醇钠、烷基铝等。
1
概 述
(2) 电池工业 各种一次电池、二次电池（干电池、蓄电池、镍氢电池）、燃料电 池、固体电解质电池、光电化学电池（光解水制氢）。
(3) 电镀工业 电镀金、银、铜铬、锌、镍、钴、磷、钨及各种合金、复合镀层。
(4) 阳极处理 铝合金着色、电化学除油。
(5) 电化学防腐： 牺牲阳极保护、阴极保护、钝化、缓蚀剂。
同时，依靠着CuSO4溶液中离子的移动，得以将负电荷输送到溶液与右
端铜电极的界面间。因为右端铜电极中又将是电子导电，故在溶液与右 端铜电极的界面间必然存在一个产生电子的过程，即发生金属铜失去电
子的氧化反应：
1
左端：Cu2+ ＋ 2e = Cu 右端：Cu – 2e = Cu2+
概 述
阴极还原反应 阳极氧化反应
界面电化学----包括双电层理论、电动现象、吸附、胶体和离子交换等；
电极学----分为可逆电极过程和不可逆电极过程，前者属于热力学范畴， 后者则从动力学观点研究电极过程速度和机理、电子传递反应、电化 学催化和电极结晶过程等。
1 1.1.3 电化学的发展沿革
概 述
1799年 Volta电池 1800年 Nichoson和Carlisle进行电解水的第一次尝试 1826年 Ohm LAW 问世 1833年 Faraday’s LAW问世 1870年 发电机问世 1870’s Helmholtz提出双电层的概念 1887年 电离学说（Arrhenius） 1889年 Nernst方程问世 1905年 Tafel曲线 1940年以来 电极过程动力学成为电化学的主要发展方向 1950’s 经典电化学方法蓬勃发展，全球性电化学研究队伍迅速扩大 电化学这一学科的重要成熟期。 之后，各种电化学测试方法（手段）建立、完善并不断发展。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么我这里用扩散方程？根据是什么？
• Laplace逆变换用卷积定理得到：
cO (o, t ) c
b O
1 nF DO

t
o
i( ) d t
cR (o, t )
1 nF DR

t
o
i( ) d t
• 得：
b i nFco DonF / RT
Ir
b i p 0.4463 nFcO DOnF / RT
φ(t)
i
下降，相反的作用共同造成了电流峰。
问题
• 为何超电势变大，电流反而下降？ • 如果扫速加大，电流应如何变化？为什么？
2、扫描速度对响应曲线的影响
i υ
φ(t)
3、双电层充电电流始终存在
j jc jr
dCd dQ d jc Cd d dt dt
d v ，时，jc：常数 dt
7.5 线性扫描电位实验
• 与电势阶跃不同点在于电位是时间的线性 函数，数学处理更复杂。 1．溶液浓差过程：
平面电极上反应：
kf
O + ne
⇌
R
kb
• 扩散方程为：
cO ( x, t ) cO ( x, t ) DO 2 t x
2
cR ( x, t ) 2 c R ( x, t ) DR t x 2
• 25℃时： •
b i p (2.69105 )n3/ 2 Do cO
D. RL→0，电极表面无高阻膜； E. 某电位下测Rr、Cd是近似值。
线性电势扫描法（伏安法）
控制研究电极的电势，按线性规律变化，即 d ，同时记
dt
录 j ~ t 、 j ~ 曲线，不受电解池阻抗的影响。
线性电势扫描法也是暂态法的一种，ν对暂态极化曲线的形 状和数值影响较大，只有ν足够慢时，才可得到稳态极化曲 线。
线性扫描的三种形式
A. 单程线性电势扫描
φ
B. 三角波扫描
φ
t
t
C. 连续三角波扫描 φ
t
线性电位扫描的特点
1、j ~ t 曲线会出现“峰”
j ~ t 曲线如下图所示：
一方面：电极反应速率随φ增加而增加； 另一方面：随着反应的进行，电极表 面反应物的浓度下降，扩散流量逐渐
问题：稳态充电电流大还是暂态充电电流大？为什么？
（2） 电极表面上反应物、生成物浓度不仅与位置有关，还与 时间有关。
C f x, t
图1和图2分别是控制电势阶跃极化条件下和控制电流阶跃极化条件下的 平板电极表面液层中反应物浓度分布的发展示意图。
图1 控制电势阶跃极化
图2 控制电流阶跃极化

③ 研究电极过程，反应机理，如研究电极表面结构及吸脱附
4、暂态测量方法的种类
① 按极化或控制的幅度分(幅度：电极极化的幅度，界面电位 变化量)； a. 大幅度暂态测量(研究电极过程) |Δφ|>10 mV (大幅度)
b. 小幅度暂态测量(用于测定参数Rr、RL、Cd) |Δφ|<10 mV (小幅度)
为什么图1是控制电势阶跃？图2是控制电流阶跃？是暂态 还是稳态？ 从上面两图中可以看出，同一位置，不同时间；同一时间， 不同位置，浓度C都不一样。
3、暂态测量方法的优点 ①通过控制信号或测量时间来降低或消除浓差极化的影响(控 制时间，通电瞬间，电极表面浓度来不及发生变化)； t<10-5 s，电流可达几十A/cm2，而不引起显著的浓差极化 ②与稳态测量相比，暂态测量可提高测定动力学参数的上限， 即可以测定快速反应的动力学参数； 稳态：K<10-5 cm/s 过程。 暂态：K<10-2 cm/s
② 按控制方式分； a. 控制电流法暂态测量 b. 控制电位法暂态测量
下面的 2 个图分别为小幅度电流／电势阶跃信号及其 相应的过电势／电流响应曲线，它们反映了电化学参 量的变化。
主要研究内容
1、小幅度应用
测量电化学测量：Rr、Cd。
2、大幅度应用
A. 定量分析； B. 判断反应的可逆性； C. 反应机理； D. 研究吸附现象；
电化学研究方法
暂态方法
电化学研究方法介绍
研究方法：
稳态和暂态技术： 光谱、波谱技术： 表面技术： SPMs ( Scanning Probe Microscopes)
暂态测量方法
1、暂态过程
从电极极化开始到各个子过程（电化学反应过程、双电 层充电过程、传质过程和离子导电过程）做出响应并进 入稳态过程所经历的不稳定的，变化的“过渡阶段”，
E. 工艺应用。
3、实验注意事项
A. 适于任意电极（平板与多孔电极）； B. 可在有电化学反应发生的电位范围内测Cd；
① 控制电势阶跃法测Cd，Rr→∞，i=ic； ② 控制电流阶跃法测Cd，Rr→∞， τ ↑，易测阶跃瞬间曲线的斜率；
C.
Cd
i跃 ，υ 2
↑，∆i跃 ↑，故选择高扫速；
称为暂态。
2、暂态过程的特点
(1)通过电极的电流，部分用于电化学反应，另一部分用于双 电层充电；
j jr jc
j：电化学反应电流或 Faraday电流； r
jc ：非法拉第电流；
由于双电层电荷的改变引起，其电量不符合Faraday定律，所 以称为非Faraday电流。
dCd dq d Cd d jc Cd dt dt dt dt jc存在于暂态过程始终；Cd：研究双电层结构。
循环伏安法是指加在工作电极上的电势从原始 电位E0 开始，以一定的速度V 扫描到一定的电势 E1 后，再将扫描方向反向进行扫描到原始电势 E0(或再进一步扫描到另一电势值E2)，然后在E0 和E1或E2和E1之间进行循环扫描。其施加电势和 时间的关系为：
式中 v 为扫描速度， t 为扫描时间，电势和时间 关系曲线如图1.14(a)所示。循环伏安法实验得 到的电流—电位曲线如图1.14(b)所示。
循环伏安法（CV）
• 循环伏安法可用于研究化合物电极过程的机理、双电层、吸附现象 和电极反应动力学．成为最有用的电化学方法之一。 • 扫描电压呈等腰三角形。如果前半部扫描(电压上升部分)为去极化， 在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物 重新被氧化的阳极过程。因此．一次三角波扫描完成一个还原过程和 氧化过程的循环，故称为循环伏安法。
