模拟电路实验报告实验一常用电子测量仪器的使用1.实验目的(1)了解双踪示波器、函数信号发生器、晶体管毫伏表、直流稳压电源的工作原理和主要技术指标。
(2)掌握双踪示波器、晶体管毫伏表、直流稳压电源的正确使用方法。
2.实验原理示波器是电子测量中最常用的一种电子仪器,可以用它来测试和分析时域信号。
示波器通常由信号波形显示部分、垂直信道（Y通道）、水平信道（X通道）三部分组成。
YB4320G是具有双路的通用示波器，其频率响应为0～20MHz。
为了保证示波器测量的准确性，示波器内部均带有校准信号，其频率一般为1KHz，即周期为1ms，其幅度是恒定的或可以步级调整，其波形一般为矩形波。
在使用示波器测量波形参数之前，应把校准信号接入Y轴，以校正示波器的Y 轴偏转灵敏度刻度以及扫描速度刻度是否正确，然后再来测量被测信号。
函数信号发生器能产生正弦波、三角波、方波、斜波、脉冲波以及扫描波等信号。
由于用数字LED显示输出频率，读数方便且精确。
晶体管毫伏表是测量正弦信号有效值比较理想的仪器，其表盘用正弦有效值刻度，因此只有当测量正弦电压有效值时读数才是正确的。
晶体管毫伏表在小量程档位（小于1V）时，打开电源开关后，输入端不允许开路，以免外界干扰电压从输入端进入造成打表针的现象，且易损坏仪表。
在使用完毕将仪表复位时，应将量程开关放在300V挡，当电缆的两个测试端接地，将表垂直放置。
直流稳压电源是给电路提供能源的设备，通常直流电源是把市电220V的交流电转换成各种电路所需要的直流电压或直流电流。
一般一个直流稳压电源可输出两组直流电压，电压是可调的，通常为0～30V，最大输出直流电流通常为2A。
输出电压或电流值的大小，可通过电源表面旋钮进行调整，并由表面上的表头或LED显示。
每组电源有3个端子，即正极、负极和机壳接地。
正极和负极就像我们平时使用的干电池一样，机壳接地是为了防止外部干扰而设置的。
如果某一电路使用的是正、负电源，即双电源，此时要注意的是双电源共地的接法，以免造成短路现象。
模拟电子技术实验 1 实验一常用电子仪器使用及元件测试实验一常用电子仪器使用正确地观察电子技术实验现象、测量实验数据，必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。
所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT890型数字万用表和电子技术实验学习机。
其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。
一、实验内容1. SS-7804（8702）型示波器的面板及其各键钮的功能SS-7804型示波器是双踪示波器，它可以同时观察两个信号的波形，即信号从CH1和CH2输入，便可在荧光屏上得到两个信号的波形；以便分析其特点。
电源按钮POWER 电源开关：按下状态（ON），电源接通；弹出状态（STBY），即切断电源。
垂直系统CH1、CH2 输入端口：测试信号通过测试笔或探头从此端口输入。
CH1、CH2 输入通道选择按钮：按下该钮即被选通，荧屏上即显示该通道的信号波形。
〔VOLTS/DIV〕垂直灵敏度选择开关：对于通道1（CH1）和通道2（CH2）所输入信号的幅度应选择适当的灵敏度。
〔▲ POSITION ▼〕垂直位移旋钮：顺时针旋转，亮线（波形）上升；逆时针旋转，亮线（波形）下降。
即调整亮线（波形）至便于观察、测量即可。
DC/AC 输入耦合方式选择按钮：按下为 DC耦合——即直流耦合，弹出为 AC耦合——交流耦合。
GND 输入接参考地按钮：按下时为接参考地；输入信号被切断，垂直放大器的输入端被接地。
ADD 信号叠加按钮：按下该键，示波器将显示通道1（CH1）和通道2（CH2）两路信号进行代数和的波形，既显示CH1+CH2 的波形。
INV 信号取反按钮：按下该键，将通道2（CH2）输入的信号反向。
*若同时按下了INV、ADD ，既是显示通道1（CH1）和通道2（CH2）两路信号进行代数差的波形，既显示CH1- CH2 的波形。
模拟实验一常用仪器的使用一．实验目的1．学习并掌握双踪模拟示波器的使用方法；2．学会正确使用数字万用表、函数发生器、电压毫伏表,掌握其基本功能的使用；3．掌握电阻、电容、二极管等元器件的测量方法；4．RC低通电路的幅频、相频的测量。
二．实验内容1．电子示波器扫描初态调整。
(1)示波器接通电源前，其面板上各旋钮、按键应按照表1-01所列的初始位置设定。
(2)打开示波器的电源开关，电源指示灯亮，让仪器预热几分钟。
示波器屏幕上应出现一条水平线(即扫描线)。
若没有出现扫描线，可先顺时针调节触发电平旋钮、辉度旋钮，再调节水平和垂直位移旋钮，直到屏幕上扫描线位置居中、亮度合适为止。
当扫描线较粗不清晰时，可分别调整两个聚焦调节旋钮。
当扫描线不稳定时，调整触发电平旋钮，使信号显示稳定。
2.观察示波器提供的自校信号“CAL”：将测试线上的信号端夹子夹在示波器面板上的校准信号“CAL”输出端，此时测试线上黑夹子可悬空(因“CAL”信号的“地”已与示波器内部“地”接在一起)。
可从示波器屏幕上观察到“CAL”方波信号。
调节相应的旋钮，使波形完整显示3或4个周期，并记录旋钮位置和波形。
记录重要的参数值。
3.单踪显示4项中函数发生器的输出信号波形。
单踪显示就是在示波器屏幕上仅显示一个信号波形。
当选用“CH1”信号通道时，将垂直工作方式一组按键中“CHl”按下。
如选用“CH2”信号通道时，将垂直工作按键中“CH2”按下。
下面以“CH1”信号通道输入信号为例；在“CH1”信号输入插座上接信号测试线（同轴电缆），测试线一端有两个连线端，其中，黑夹子是地，必须与被测信号的“地”端（公共端）。
将“CH1”输入耦合方式选择“GND”，调好零输入时的参考基准电平线的位置（因为此时输入信号在示波器内部被短路，所以输入电压为零）；再将“CH1”输入耦合方式拨到“AC”位置，可将测试信号输入到示波器中。
4.用函数发生器产生测试信号。
（即：以下内容在函数发生器上读出数据）⑴调节函数发生器的输出信号幅值约为2V、4KHz的正弦波，加到示波器信号输入通道CH1或CH2，调节示波器有关控制键，使屏幕上分别显示出幅度适中、清晰、稳定的二个、四个周期波形。
常用电子仪器的使用实验报告一、实验目的本次实验的主要目的是让我们熟悉并掌握几种常用电子仪器的使用方法，包括示波器、函数信号发生器、数字万用表等。
通过实际操作和测量，深入理解这些仪器的工作原理和性能特点，提高我们在电子电路实验中的实践能力和问题解决能力。
二、实验仪器1、示波器：用于观测电信号的波形、幅度、频率等参数。
2、函数信号发生器：能够产生各种类型的信号，如正弦波、方波、三角波等。
3、数字万用表：用于测量电压、电流、电阻等电学量。
三、实验原理（一）示波器的工作原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号在垂直方向上进行偏转，并在水平方向上按照一定的时间基准进行扫描，从而在屏幕上形成信号的波形图像。
示波器的主要参数包括垂直灵敏度、水平扫描速度、触发方式等。
（二）函数信号发生器的工作原理函数信号发生器是一种能够产生多种波形的电子仪器。
它通常基于集成芯片或数字合成技术，通过控制电路来产生所需的信号波形，并可以调节信号的频率、幅度、占空比等参数。
（三）数字万用表的工作原理数字万用表采用数字化测量技术，将输入的电学量转换为数字信号，并通过内部的微处理器进行处理和显示。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等多种电学参数。
四、实验内容与步骤（一）示波器的使用1、连接示波器：将示波器的探头分别连接到信号源和地。
2、调节垂直灵敏度：根据输入信号的幅度，选择合适的垂直灵敏度挡位，以使信号能够在屏幕上清晰显示。
3、调节水平扫描速度：根据信号的频率，选择合适的水平扫描速度挡位，以使信号的一个周期能够在屏幕上完整显示。
4、触发设置：选择合适的触发源和触发方式，以稳定显示信号波形。
5、观察并记录信号波形：观察输入信号的波形，记录其幅度、周期等参数。
（二）函数信号发生器的使用1、连接函数信号发生器：将函数信号发生器的输出端连接到示波器或其他测量仪器。
2、选择信号类型：通过面板上的按键选择所需的信号类型，如正弦波、方波、三角波等。

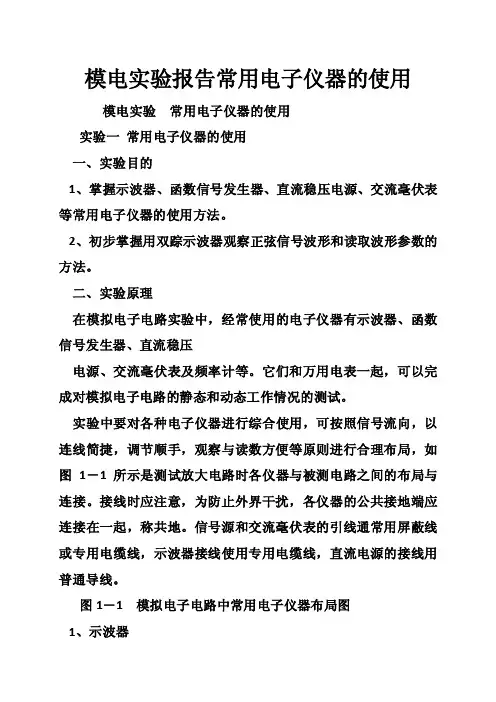

模电实验报告常用电子仪器的使用模电实验常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1、掌握示波器、函数信号发生器、直流稳压电源、交流毫伏表等常用电子仪器的使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，如图1－1所示是测试放大电路时各仪器与被测电路之间的布局与连接。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：1）、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
4）、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

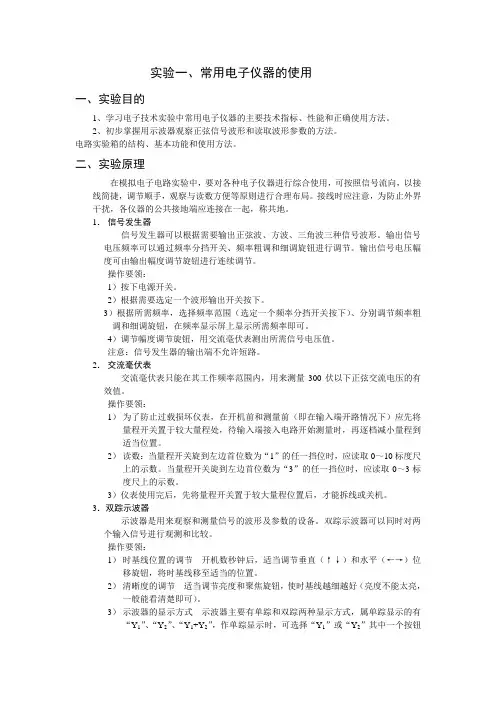

实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。
一、实验目的1. 熟悉模拟电子技术实验的基本操作流程；2. 掌握模拟电子技术实验的基本测量方法；3. 理解模拟电子电路的基本原理，提高电路分析能力；4. 培养实验操作技能，提高动手实践能力。
二、实验内容1. 常用电子仪器的使用：示波器、万用表、信号发生器等；2. 晶体管共射极单管放大器实验；3. 射极跟随器实验；4. 差动放大器实验。
三、实验原理1. 常用电子仪器使用：示波器、万用表、信号发生器等是模拟电子技术实验中常用的测量工具，掌握这些仪器的使用方法对于进行实验至关重要。
2. 晶体管共射极单管放大器：晶体管共射极单管放大器是一种基本的模拟放大电路，其原理是利用晶体管的电流放大作用，将输入信号放大。
3. 射极跟随器：射极跟随器是一种具有高输入阻抗、低输出阻抗、电压放大倍数接近1的放大电路，常用于信号传输和阻抗匹配。
4. 差动放大器：差动放大器是一种能有效地抑制共模干扰的放大电路，广泛应用于测量、通信等领域。
四、实验步骤1. 常用电子仪器使用：熟悉示波器、万用表、信号发生器的操作方法，并进行基本测量。
2. 晶体管共射极单管放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
3. 射极跟随器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
4. 差动放大器实验：（1）搭建实验电路，包括晶体管、电阻、电容等元件；（2）调整电路参数，使晶体管工作在放大区；（3）使用示波器观察输入信号和输出信号，分析电路放大效果。
五、实验数据及分析1. 常用电子仪器使用：根据实验要求，使用示波器、万用表、信号发生器等仪器进行测量，并记录数据。
2. 晶体管共射极单管放大器实验：（1）输入信号频率为1kHz，幅值为1V；（2）输出信号频率为1kHz，幅值为5V；（3）放大倍数为5。
实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：1）、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
4）、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
第3章 模拟电子技术实验3.1 实验一 常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——数字示波器，函数信号发生器、交流毫伏表的主要技术指标、性能及正确使用方法。
2. 初步掌握用数字示波器观察信号波形和读取波形参数的方法；初步掌握函数信号发生器的正确使用；掌握交流毫伏表的使用。
3. 学习并掌握仿真软件Multisim 中基本仪器的使用。
二、实验原理与实验电路设计为了顺利开展模拟电路实验，必须掌握常用电子仪器的正确使用方法。
本实验将通过对示波器校准信号的测量、函数信号发生器输出信号的测量，学习三种电子仪器的基本使用方法。
本实验也将学习Multisim 模拟电路实验中经常使用的仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等。
应用这些仪器可以完成对模拟电路的调试和测试工作。
模拟电路静态测试时，常用数字万用表直流电压档测静态工作点。
进行动态测试时，常需加入输入信号；函数信号发生器用来产生输入信号（例如正弦交流信号）；示波器用于显示并测量输出信号；交流毫伏表用来测量正弦信号有效值。
仿真软件中虚拟仪器的使用。
在实验过程中，为方便调试、观察与读数，对电子测量仪器与被测实验电路之间进行合理的布局，常见的布局如图3.1.1所示。
图3.1.1 实验电路的测量示意图在实验中，所有测试仪器的接地端应与实验电路的接地端连接在一起，如图3.1.1所示，否则引入的干扰不仅会使实验电路的工作状态发生变化，而且将使测量结果出现误差。
注意：测试仪器的信号端绝不能与接地端相连，否则发生短路。
1. Multisim 四、实验过程、步骤及内容中虚拟仪器的使用使用Multisim 的示波器、万用表测量信号发生器输出信号，电路连接如图所示。
信号发生器 1（XFG1）输出 1.0KHz ，幅值为 2.0V 的正弦波。
设置 XFG1 的 Frequency （频率） 为 1kHz ，Amplitude （幅值）为 2V ，Offset （直流偏量）为 0V 。
实验1.11.1 示波器的使用示波器的使用示波器是一种用途十分广泛的电子测量仪器。
它能把电信号变换成看得见的图像，便于人们研究电信号的变化过程。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、幅度等等。
示波器分模拟式和数字式两种。
模拟示波器的显示装置是电子管，而数字示波器的核心是高速微处理器。
数字示波器功能强，能存储波形，目前正在取代模拟示波器。
但模拟实验所用的GOS-60为模拟示波器。
示波器很重要的一个技术参数是信号带宽信号带宽信号带宽，即测量信号的频带宽度。
GOS-60能测试的波形的最高频率为20MHz 。
相同功能的示波器，带宽越高，价格也越贵。
1. 示波器的基本结构及原理此部分参看实验指导书第3到第5页。
2.2.示波器的面板示波器的面板示波器的操作主要就是调节其面板上的各种按键和旋钮，使屏幕出现清晰稳定的信号波形。
示波器不论什么样的，其面板是有共性的，学习时主要是掌握这些共性的东西，要记住英文名。
图1.1 示波器左下方面板图1.1中，左侧起为：CAL 校准信号、INTEN 辉度调节旋钮、FOCUS 聚焦调节旋钮、TRACE ROCATION 轨迹旋转（当水平轨迹与刻度线不平行时，用螺丝刀调整）、POWER 按键。
示波器一般都自带一个内部的校准信号 “CAL ”输出，该校准信号的幅度、周期是已知并且是固定不变的，一般是频率为1KHz ，峰峰值V P-P 为2V 的方波信号。
用它可以判断示波器自身工作是否正常。
图1.2 示波器右侧上方面板图1.2的左侧HORIZONTAL水平方向区域，调整波形的X轴参数。
常用的为：POSITION水平位置旋钮TIME/DIV扫描时间旋钮：表示显示屏上水平一大格（即1cm）对应的时间间隔×10 MAG按键：按下，信号水平方向放大10倍SWP. V AR.扫描微调校准旋钮：测量信号周期频率时，要顺时针拧到底。
常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值，有效值和周期的测量。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
