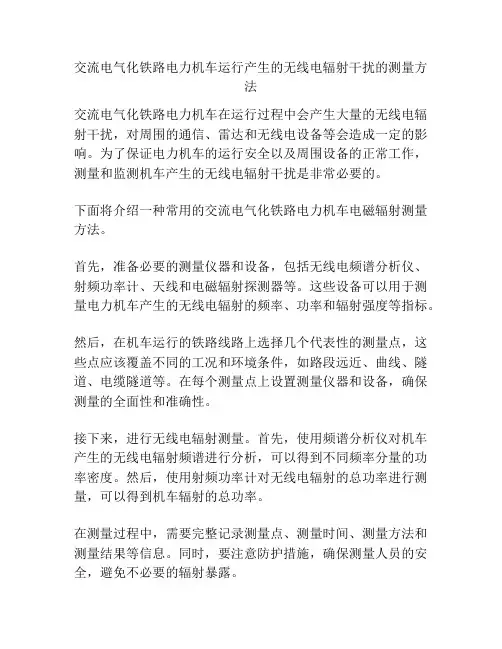

交流电气化铁路电力机车运行产生的无线电辐射干扰的测量方法交流电气化铁路电力机车在运行过程中会产生大量的无线电辐射干扰，对周围的通信、雷达和无线电设备等会造成一定的影响。
为了保证电力机车的运行安全以及周围设备的正常工作，测量和监测机车产生的无线电辐射干扰是非常必要的。
下面将介绍一种常用的交流电气化铁路电力机车电磁辐射测量方法。
首先，准备必要的测量仪器和设备，包括无线电频谱分析仪、射频功率计、天线和电磁辐射探测器等。
这些设备可以用于测量电力机车产生的无线电辐射的频率、功率和辐射强度等指标。
然后，在机车运行的铁路线路上选择几个代表性的测量点，这些点应该覆盖不同的工况和环境条件，如路段远近、曲线、隧道、电缆隧道等。
在每个测量点上设置测量仪器和设备，确保测量的全面性和准确性。
接下来，进行无线电辐射测量。
首先，使用频谱分析仪对机车产生的无线电辐射频谱进行分析，可以得到不同频率分量的功率密度。
然后，使用射频功率计对无线电辐射的总功率进行测量，可以得到机车辐射的总功率。
在测量过程中，需要完整记录测量点、测量时间、测量方法和测量结果等信息。
同时，要注意防护措施，确保测量人员的安全，避免不必要的辐射暴露。
最后，根据测量结果进行分析和评估。
通过对测量结果的分析，可以了解机车产生的无线电辐射的特点、时间和空间分布规律，评估其对周围设备和通信系统的影响。
根据评估结果，可以采取合理的措施，减少无线电辐射干扰，确保电力机车的运行安全和周围设备的正常工作。
总之，交流电气化铁路电力机车产生的无线电辐射干扰是一个重要的问题，测量和评估其影响是确保电力机车运行安全和周围设备正常工作的关键。
采用合适的测量方法和设备，可以有效地对机车产生的无线电辐射干扰进行监测和分析，为相关部门提供科学的依据和技术支持。

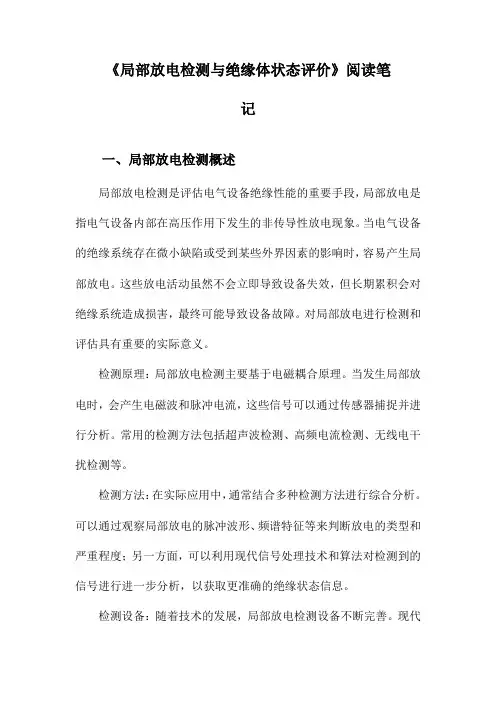

《局部放电检测与绝缘体状态评价》阅读笔记一、局部放电检测概述局部放电检测是评估电气设备绝缘性能的重要手段，局部放电是指电气设备内部在高压作用下发生的非传导性放电现象。
当电气设备的绝缘系统存在微小缺陷或受到某些外界因素的影响时，容易产生局部放电。
这些放电活动虽然不会立即导致设备失效，但长期累积会对绝缘系统造成损害，最终可能导致设备故障。
对局部放电进行检测和评估具有重要的实际意义。
检测原理：局部放电检测主要基于电磁耦合原理。
当发生局部放电时，会产生电磁波和脉冲电流，这些信号可以通过传感器捕捉并进行分析。
常用的检测方法包括超声波检测、高频电流检测、无线电干扰检测等。
检测方法：在实际应用中，通常结合多种检测方法进行综合分析。
可以通过观察局部放电的脉冲波形、频谱特征等来判断放电的类型和严重程度；另一方面，可以利用现代信号处理技术和算法对检测到的信号进行进一步分析，以获取更准确的绝缘状态信息。
检测设备：随着技术的发展，局部放电检测设备不断完善。
现代化的检测设备具有较高的灵敏度和抗干扰能力，能够捕捉到微弱的局部放电信号。
这些设备还具有操作简便、可视化程度高、智能化程度高等特点，大大提高了检测的准确性和效率。
局部放电检测是评估电气设备绝缘状态的重要手段，通过对局部放电的监测和分析，可以及时发现绝缘系统中的潜在缺陷和故障迹象，为设备的维护和管理提供重要依据。
随着检测技术的不断发展，局部放电检测在电气设备状态监测和预防性维护中的作用将越来越重要。
1. 局部放电定义及产生原因局部放电是对介质内部的微小空间范围内的电荷运动的直观描述，即发生不完全击穿而产生电火花通道的一种电现象。
它在电力设备运行的全寿命内几乎普遍存在，涉及到高压电设备的正常工作及其性能的稳定与否。
局放一旦发生即会造成周围材料的微观物理化学性能变化，最终导致电气性能及使用寿命受到影响。
该现象还会伴随电磁辐射、声音振动等现象发生。
局部放电的产生与绝缘材料的电气性能、结构设计和运行环境等因素密切相关。
CISPR 16-1:1993 无线电干扰和抗干扰测量设备及方法的技术要求 第1部分：无线电干扰和抗干扰测量设备无线电干扰电压（RIV ）本要求适用于U m ≥126kV 安装在空气绝缘变电站的电容式电压互感器。
在1.1U m ／3电压下的无线电干扰电压应不超过2500 V 。
注： 纳入此要求以满足某些电磁兼容规程的要求。
组装完整的电容式电压互感器应干燥和清洁，其温度与试验所在试验室的室温大致相同。
依据本标准，试验应在下列大气条件下进行：—— 温度为5℃～35℃；—— 气压为0.870×105Pa ～1.070×105Pa ；—— 相对湿度为45%～75%。
注1：经用户与制造方协商同意，试验可以在其它的大气条件下进行。
注2：GB/T1 6927.1所述的大气条件修正系数，不适用于无线电干扰试验。
试验连接线及其端头不应产生无线电干扰电压。
一次端子应当模拟运行条件进行屏蔽，以避免不符合实际的放电。
建议采用具有球形端头的管子作为连线。
试验电压施加到CVT 的高压端子与地之间。
座架、箱壳（如果有）、铁心（如果打算接地）和每个二次绕组的一个端子都必须接地。
测量回路（见图6）应符合GB 11604。
测量回路应调谐到0.5 MHz 至2 MHz 范围内，应记录测量频率。
测量结果以μV 表示。
图6中试验导线与地之间的阻抗Z S +（R 1+R 2）在测量频率下应为300Ω±40Ω，相位角不超过20°。
也可以用一个电容C S 代替滤波器Z S ，1000pF 的电容通常是适用的。
注3：为防止过低的谐振频率，可能需要一种专门设计的电容器。
滤波器Z S 在测量频率下应具有高阻抗，以便排除工频电源对测量回路的影响。
在测量频率下这个阻抗的适当值为10000Ω至20000Ω。
背景的无线电干扰水平（由外部电场和高压变压器引起的无线电干扰）至少比规定的无线电干扰水平低6dB （最好10dB ）。
电力工程输电线路电气性能试验摘要：随着我国社会经济的不断发展，电力工程也得到进一步的迅猛发展。
电力网络的应用领域逐步扩大，电力网络的现代化建设成为当前领域的成为电力工程发展的必然趋势。
为了保证电力网络的安全运作，提高供电系统的输电能力和其服务质量，需要对输电线路的性能进行规范化控制监测。
本文针对110kv的输电线路在实际运作中具有的基本特性，对110kv输电线路提出复合绝缘子并联间隙设计方案，同时通过对其进行电气性能进行研究分析和试验，检测110kv输电线路复合绝缘子是否能在并联间隙中达到实际运作时的安全标准。
关键词：110kv；输电线路；电气性能；试验引言：在110kv输电线路的运行工作时，雷电因素是引起其输电线路发生故障的重要原因之一。
由于雷电击中或闪络引起的输电线路故障，会引起用电地区的大范围停电，直接或间接的影响人们的日常生活，甚至对一些极为依赖电力的工厂或企业造成巨大的经济损失。
利用绝缘子并联间隙可以有效的对这类雷电引发的输电线路故障进行避免，可以在雷电击中或闪络时使输电线路跳闸，将雷电带来的能量通过并联间隙装置向外释放，对工频电弧进行人为可控的疏散，同时输电线路自动重新合闸，不会使输电线路产生其他故障。
鉴于此，并联间隙输电线路防护装置应当拥有引导雷电放电的同时还需要其能够对工频电弧加以安全合理的移动疏散，并且可以均匀工频电场这三种能力。
但是利用绝缘子并联间隙装置对雷击或闪络现象的控制是否能够达到预想效果，还需要进一步的进行有关的电气性能试验，保证预想方案的可行性。
一、设计试验方案在对输电线路的实际操作的试验时，需要结合进行试验的地区的环境情况等客观条件，对输电线路进行安装复合绝缘子，其总共有四种并联间隙形式。
其中一种为耐张串形式的方案，其余三种均采用直线串形式的方案。
对于耐张串形式的方案，是在进行并联间隙中，不需要解开耐张串，直接采用三角连板操作孔，以此能够缩短实际操作试验的工序，提高安装效率。

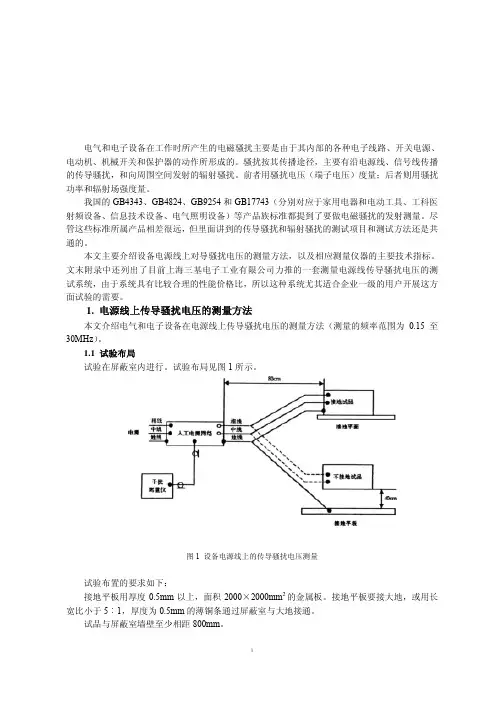

无线电骚扰限值及测量方法解析张大为2012-6-8信息技术类设备，家用电器、电动工具类器具，电气照明类似设备的无线电骚扰限值和测量方法无线电骚扰限值及测量方法解析---张大为2012.06.08目录一、前言二、无线电骚扰介绍三、信息技术设备的无线电骚扰限值和测量方法四、家用电器、电动工具和类似器具的无线电骚扰限值和测量方法五、电气照明和类似设备的无线电骚扰限值和测量方法六、总结关键词：EMI，电磁兼容，无线电骚扰限值一、前言：地球上各种各样的电磁波充斥着我们人类的生活空间，打雷、电视、收音机、电脑、电力线、电动机、汽车引擎、手机、医疗设备、电磁炉、微波炉、电热毯、电视广播发射台..等等。
随着科技的发展我们对电磁波也有了越来越多的认识，被电子电气产品包围着的我们在享受快捷、高速、方便的同时也越来越多的暴露出了电磁辐射对生活的影响。
广播电视接收质量下降，通话质量下降，视力下降...如果有心人去网络上搜索“电磁辐射的危害”会看到形形色色的疾病和状况都好像和电磁辐射有关，这引发了更多的人对电磁兼容(EMC:Electromagnetic Co mpatibility)相关检测的关注，对人类所生存的电磁环境的担忧。
他包含两个方面：一是，设备等本身产生的电磁波不能骚扰其它设备而导致其功能的丧失与降低；二是,其自身也应该具有相同的能力，承受其它设备所产生的干扰这就是“兼容”。
为此各国相继制订了电磁兼容的相关要求，来保护本国的电磁环境。
根据产品特性不同电磁兼容所规定内容也差异很大，本篇文章主要是针对人们日常接触最频繁的小家电、电气照明设备以及信息技术设备的无线电骚扰标准中规定的检测要求和测量方法做解析。
抗干扰部分的内容以及汽车电子类、射频类产品暂不做介绍。
二、无线电骚扰介绍任何可能引起装置、设备或系统性能降低或对有生命或无生命物质产生损害作用的电磁现象，我们称之为电磁骚扰。
电磁骚扰可能是电磁噪声、无用信号或传播媒介自身的变化，而我们将电磁骚扰引起的设备、传输通道或系统性能的下降称之为电磁干扰。
环保师辅导：无线电干扰测量无线电干扰测量1、无线电干扰的测定对分米波、厘米波、毫米波等频段进行测定时，实际上均以辐射波的功率通量密度值来表示，测量用的仪器为辐射强度测量仪。
这仪器的工作原理为：在被测定的辐射场中，喇叭形接收天线接收微波的辐射功率通量，并沿着波导管前进，经衰减器到变热电阻箱内，被测试电桥的变热电阻所吸收。
2、测试注意事项（1）垂直高度的测定。
按人体立位 1.7m、1.3m、1.0m 三个垂直高度进行测量。
（2）水平距离的测定。
考虑两部分：近区空间场强和环境空间场强。
近区空间场强的测量以场源或者射频设备的外壳为相对水平零点，一次半米为测试点。
（3）环境空间场强的测量。
以辐射源为水平零点，沿着波的方向选取所测值作为评价污染程度的标准。
（4）最短距离的测定。
对于中短波，建议以距离设备5c m为评价辐射强度的最短距离，5c m以外的空间任何一点，其场强不应超过参考标准；超短波、微波最短距离以10c m为基准。
3、高压架空送电线、变电站无线电干扰测量方法G B749-2002规定了测量高压架空送电线、变电站产生的无线电干扰的方法。
适用于电压等级为500k V及以下正常运行的高压架空送电线、变电站、频率范围为0.15-30M H z的无线电干扰测量。
测试仪器必须使用符合G B/T6113。
1的要求，持有有效计量检定证书的仪表；使用准峰值检波器；使用具有电屏蔽的环状天线或柱状天线。
使用记录器时，必须保证不影响测试仪的性能及测量准确度。
每次测量前，按仪器使用要求，对仪器进行校准。
优先采用环状天线。
参考测量频率为 M H z，也可用1 M H z.为了避免在单一频率下测量时因线路可能出现驻波而带来的误差影响，应在干扰频带内对各个频率进行测量并画出相应的曲线，测量可在下列频率或其附近频率进行：0.15M H z、0.25M H z、0.50M H z、1.0M H z、1.5M H z、3.0M H z、6.0M H z、10M H z.15M H z、30M H z。
CISPR 16-1:1993 无线电干扰和抗干扰测量设备及方法的技术要求 第1部分：无线电干扰和抗干扰测量设备无线电干扰电压（RIV ）本要求适用于U m ≥126kV 安装在空气绝缘变电站的电容式电压互感器。
在1.1U m ／3电压下的无线电干扰电压应不超过2500 V 。
注： 纳入此要求以满足某些电磁兼容规程的要求。
组装完整的电容式电压互感器应干燥和清洁，其温度与试验所在试验室的室温大致相同。
依据本标准，试验应在下列大气条件下进行：—— 温度为5℃～35℃；—— 气压为0.870×105Pa ～1.070×105Pa ；—— 相对湿度为45%～75%。
注1：经用户与制造方协商同意，试验可以在其它的大气条件下进行。
注2：GB/T1 6927.1所述的大气条件修正系数，不适用于无线电干扰试验。
试验连接线及其端头不应产生无线电干扰电压。
一次端子应当模拟运行条件进行屏蔽，以避免不符合实际的放电。
建议采用具有球形端头的管子作为连线。
试验电压施加到CVT 的高压端子与地之间。
座架、箱壳（如果有）、铁心（如果打算接地）和每个二次绕组的一个端子都必须接地。
测量回路（见图6）应符合GB 11604。
测量回路应调谐到0.5 MHz 至2 MHz 范围内，应记录测量频率。
测量结果以μV 表示。
图6中试验导线与地之间的阻抗Z S +（R 1+R 2）在测量频率下应为300Ω±40Ω，相位角不超过20°。
也可以用一个电容C S 代替滤波器Z S ，1000pF 的电容通常是适用的。
注3：为防止过低的谐振频率，可能需要一种专门设计的电容器。
滤波器Z S 在测量频率下应具有高阻抗，以便排除工频电源对测量回路的影响。
在测量频率下这个阻抗的适当值为10000Ω至20000Ω。
背景的无线电干扰水平（由外部电场和高压变压器引起的无线电干扰）至少比规定的无线电干扰水平低6dB （最好10dB ）。
工业无线电干扰基本测量方法
工业无线电干扰是指由工业设备或其他电子设备产生的无线电
信号，对其他设备或系统造成干扰的现象。
在现代工业生产中，各种工业设备和无线电设备日益增多，因此工业无线电干扰也越来越严重。
为了有效地控制和消除工业无线电干扰，必须采用科学的测量方法。
本文主要介绍工业无线电干扰的基本测量方法。
首先介绍了无线电干扰的概念和分类，以及干扰产生的原因和影响。
然后介绍了测量仪器的种类和使用方法，包括示波器、频谱分析仪、信号发生器等。
在具体测量过程中，需要根据不同的干扰类型和频率范围选用不同的测量仪器。
接着介绍了测量方法和步骤，包括信号源定位、信号特性测量、频谱分析、干扰源识别和测量结果分析等。
在信号源定位方面，需要采用探头或天线进行实时探测，以确定干扰源的位置。
在信号特性测量方面，需要测量干扰信号的频率、幅度、波形等参数。
在频谱分析方面，需要使用频谱分析仪对干扰信号进行频率分析和谱图绘制。
在干扰源识别方面，需要根据测量结果和经验判断干扰源的类型和产生原因。
最后，在测量结果分析方面，需要对测量数据进行综合分析和处理，以确定干扰源的特性和产生机制，为后续的干扰控制和消除提供科学依据。
综上所述，本文介绍了工业无线电干扰基本测量方法，包括无线电干扰的概念和分类、测量仪器的种类和使用方法、测量方法和步骤、以及测量结果分析等方面。
这些测量方法对于控制和消除工业无线电
干扰具有重要的指导意义，有助于提高工业生产设备的稳定性和可靠性。

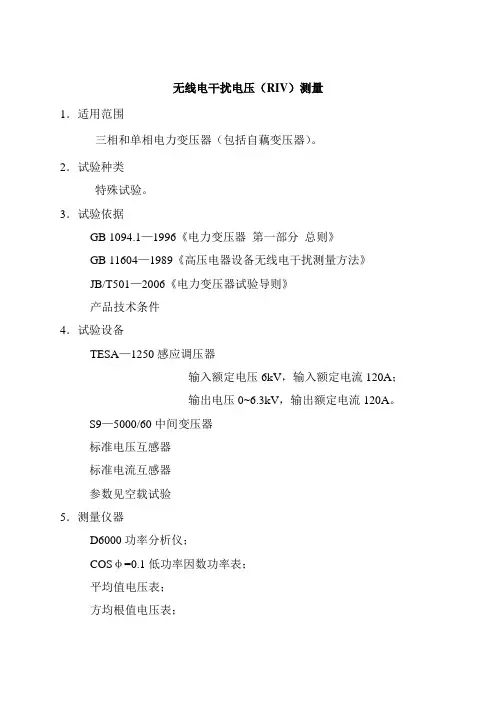

无线电干扰电压（RIV）测量
1．适用范围
三相和单相电力变压器（包括自藕变压器）。
2．试验种类
特殊试验。
3．试验依据
GB 1094.1—1996《电力变压器第一部分总则》
GB 11604—1989《高压电器设备无线电干扰测量方法》
JB/T501—2006《电力变压器试验导则》
产品技术条件
4．试验设备
TESA—1250感应调压器
输入额定电压6kV，输入额定电流120A；
输出电压0~6.3kV，输出额定电流120A。
S9—5000/60中间变压器
标准电压互感器
标准电流互感器
参数见空载试验
5．测量仪器
D6000功率分析仪；
COSφ=0.1低功率因数功率表；
平均值电压表；
方均根值电压表；
电流表；
Protek3200射频场强分析仪。
6．一般要求
试验应在10℃~40℃环境温度，变压器的温度接近试验时的环境温度。
通常由被试品的低压侧施加额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，应使分接开关处于主分接的位置；如果被试品绕组中有开口三角形连接绕组，应使其闭和。
运行中的地电位处（分级绝缘变压器其中性点、铁心、拉带等）和油箱或外壳应可靠接地。
7．试验前的准备
被试品油箱及测量仪器接地端必须牢固接地；
油浸变压器应放气（包括有载开关）。
8．接线原理图
3．试验方法
9．试验方法
试验电压应在1.1U m/√3相对地电压下测量。
升压过程按空载电流和空载损耗测量。
回路衰减系数B c的测定：
被试品不供电状态下，将内阻大于20 kΩ的高频正弦信号发生器，并联到试品两端。
高频信号发生器在测试频率上，送出1V左右的信号，记下测量仪器的读数B1。
保持高频信号发生器输出电平不变，将C N、L2短路，记下测量仪器的读数B2
B c＝B2-B1
电阻网络衰减系数B R:
测试结果是以试品的300Ω负载上的干扰电平来表示的，
B R＝20lg[300/(R1/2)]
R1=50Ω
B R＝22dB
测量结果：
被试品在试验电压下仪器的读数为B m
B=B m+ B R+ B c
U=10(B/20)(μV)
10．判断准则
符合技术条件的要求。
11．注意事项
应注意带电部位的绝缘距离；
产品存在剩磁时，测量开始时电流偏大，注意设备及仪器是否过载。
