安全防护标准及示意图

编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。

本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。

一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。

3、图文并茂，突出细部节点，便于操作实施。

二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。

施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。

2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

3、本标准自2014年5月1日起执行。

三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。

安全防护标准化图集一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为1.5m 以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m ，下道栏杆离地0.5-0.6m ，立杆高度1.3m ，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。

图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层（不大于10m ）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于上杆下杆栏杆柱200200边长2000-4000的洞口踢脚板宽200，红白相间@150200100100预留洞口20mm，网底距下方物体（或横杆）不得小于3m。

2.3施工层应搭设操作平台，并满铺跳板。

2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

膨胀螺栓Φ161(1)立面图（2）剖面图电梯井口、内防护门 （单位：mm)3厚扁铁3.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

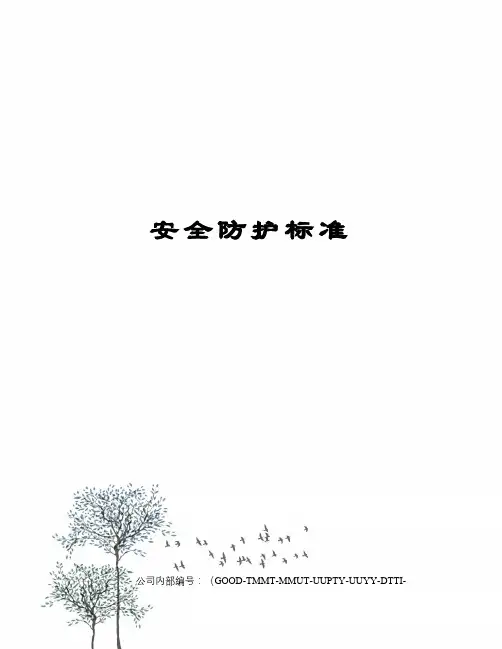

安全防护标准公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-施工现场安全防护设施标准一、确定防护标准的目的1、本标准是规范分公司施工现场安全防护设施的设置、使用及相关作业活动，实施建筑施工现场标准化管理并确定安全防护专项费用的基本依据。

2、安全防护设施是指为预防工程施工中发生人员伤亡事故而设置的各类设施、设备等。

3、现场安全防护设施的设立和使用，除执行本标准的要求外，还应符合国家有关法律法规和现行强制性标准、规范的规定。

4、现场安全防护设施的验收由项目经理部组织。

二、相关术语1、高处作业坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业。

2、临边作业施工现场中，工作面边沿无围护设施或围护设施高度低于80cm时的高处作业。

3、洞口作业孔与洞口边的高处作业，包括施工现场及通道旁深度在2m以上（含2m）的桩孔、人孔、沟槽与管道、孔洞等边沿上的作业。

4、卸料平台采用型钢制作定型化、工具式的，安装于结构楼层，为塔吊等垂直运输设备转运周转料具、建筑材料的提供平台。

三、临边防护3.1 基本规定3.1.1 临边作业时，必须设置防护措施。

施工现场内的作业平台、人行通道、施工通道、运输接料平台等，如临边落差达到或超过2m，必须沿周边设置防护栏杆。

各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。

3.1.2 防护栏杆应符合以下基本要求：1、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。

坡度大于1:2.2的屋面，防护栏杆应高1.5m。

横杆长度大于2m时，必须加设栏杆柱。

2、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N的外力。

3、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。

4、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

第 2 页共34 页安全帽佩戴示意及施工人员着装规范提示牌第 3 页共34 页管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子第 4 页共34 页2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

第 5 页共34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm。

施工现场安全防护设施标准一、确定防护标准的目的1、本标准是规范分公司施工现场安全防护设施的设置、使用及相关作业活动，实施建筑施工现场标准化管理并确定安全防护专项费用的基本依据。

2、安全防护设施是指为预防工程施工中发生人员伤亡事故而设置的各类设施、设备等。

3、现场安全防护设施的设立和使用，除执行本标准的要求外，还应符合国家有关法律法规和现行强制性标准、规范的规定。

4、现场安全防护设施的验收由项目经理部组织。

二、相关术语1、高处作业坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业。

2、临边作业施工现场中，工作面边沿无围护设施或围护设施高度低于80cm时的高处作业。

3、洞口作业孔与洞口边的高处作业，包括施工现场及通道旁深度在2m以上（含2m）的桩孔、人孔、沟槽与管道、孔洞等边沿上的作业。

4、卸料平台采用型钢制作定型化、工具式的，安装于结构楼层，为塔吊等垂直运输设备转运周转料具、建筑材料的提供平台。

三、临边防护3.1 基本规定3.1.1 临边作业时，必须设置防护措施。

施工现场内的作业平台、人行通道、施工通道、运输接料平台等，如临边落差达到或超过2m，必须沿周边设置防护栏杆。

各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。

3.1.2 防护栏杆应符合以下基本要求：1、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。

坡度大于1:2.2的屋面，防护栏杆应高1.5m。

横杆长度大于2m时，必须加设栏杆柱。

2、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N的外力。

3、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。

4、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。

5、防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间或红白相间油漆。

安全防护标准一、施工现场安全标志二、洞口安全防护（一）“三宝”防护规定1.安全帽(1)施工现场所有人员必须戴安全帽；(2)安全帽必须是由正规厂家生产，经技术监督部门鉴定，有生产许可证、出厂合格证、安全鉴定证和安全标志；(3)应按规定正确佩带安全帽。

2.安全网(1)工程外侧必须用密目式安全网封闭施工，不得有缝隙；(2)安全网规格及材质必须符合安全技术要求。

3.安全带(1)在大于2ｍ高处施工时必须系安全带；(2)安全带应高挂低用，不准钩挂在安全网绳上；(3)安全带质量必须达到建设行政主管部门规定的技术标准，并办理准用证。

（二）“四口”防护规定1.楼梯踏步及平台必须设置两道牢固防护栏杆及安全网。

2.所有通道口均需封闭。

预留洞口、坑井口防护通道口防护：凡人员进出的通道口，均应搭安全防护棚。

3.平面尺寸小于500mm 的预留洞口安全防护标准：主要材料：竹胶板或钢板。

安装要求：盖板边缘距洞口边缘最小距离≥200mm，有防滑动措施。

4.平面尺寸大于500mm 的预留洞口安全防护标准：主要材料：脚手钢管和扣件。

颜色要求：钢管表面涂刷黄黑相间油漆。

5.安装要求：(1)洞口四周搭设防护栏杆(采取三道栏杆形式，下杆离地50mm，中杆离地500mm，上杆离地1200mm，立杆高度1200mm)，在栏杆外侧悬挂“当心坠落”安全警示标志牌。

(2)栏杆底部设置高度180mm 的挡脚板，并刷黄黑相间警示色斜条纹。

(3)防护栏杆距离洞口边缘≥200mm，防护栏四周要有固定措施。

(4)若洞口下方存在人员作业，要在防护栏四周悬挂密目式安全网。

三、临边安全防护（一）“五临边”防护规定深度≥2ｍ的基坑、沟槽必须加设防护栏杆、安全网或防护板，高度不低于1.2ｍ。

临近施工区域的防护：临近施工区域，对人或物构成威胁的地方，必须搭设防护棚或安全防护通道，确保人、物的安全。

主要材料：脚手钢管和网片。

颜色要求：钢管表面涂刷红白相间警示色油漆，网片涂刷白色油漆。

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

（安全标准化）临边洞口（高处）安全防护临边洞口（高处）安全防护1、基本要求（1）施工现场中，当工作面的边沿没有围挡设施或围挡设施的高度低于80cm的高处作业称为临边作业，包括基坑临边、桥梁临边、桥墩盖梁临边、水上作业临边、操作平台临边等。

（2）施工现场中，孔与洞边口旁的高处作业，称为洞口作业，包括施工现场及通道旁深度在2m及2m以上的桩孔、沟槽、管道孔洞等预留孔洞。

（3）国家标准《高处作业分级》（GB/T3608—2008）规定高处作业是指“在距坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业。

”其含义有两个：一是相对概念，可能坠落的底面高度大于或等于2m，即使是在平地，只要作业处的侧面有可能导致人员坠落的坑、进、洞或空间，其高度达到2m及其以上，就属于高处作业；二是高低差距标准定为2m。

因此一般情况下，当人在2m以上的高度坠落时，就很有可能会造成重伤、残废或甚至死亡。

因此，临边作业和洞口作业防护措施必须在开工以前就应按要求进行完善。

（4）施工现场所有临边、洞口必须有可靠牢固安全的防护措施，并且必须有安全标志、标牌及警示牌等，安全标志、标牌及警示牌等应设在明显、不妨碍施工、不影响交通通道的位置。

所有标志、标牌的材料必须合格，在施工前必须加以检查，确认其完好后方能投入使用，并定期进行检查确认其完好和安全性。

施工中对高处、临边、洞口处作业的安全设施，发现有缺陷和隐患时，必须及时解决，危及人身安全时，必须立即停止施工作业。

（5）凡从事攀登、悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，上岗前应依据有关规定进行专门的安全技术交底，并必须定期进行体格检查。

（6）施工现场所有有坠落可能的物件，必须一律先行撤除或加以固定。

临边、洞口、高处作业中，所用的物料均应堆放平稳，不妨碍通行和卸装。

工具应随手放入工具袋；作业中的走道、通道板和登高用具、应随时清扫干净；卸下、拆下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (9)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (9)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

道路交通事故现场平安防护标准〔高速公路局部〕1 交通事故现场平安防护要求1.1 一般要求1.1.1 事故勘查警员接警后，出车前须穿着道路交通事故现场防护服，检查车内反光锥形交通路标、警示标志等平安防护设备是否齐全。

1.1.2 停车前应开启警灯、警报器、危险报警闪光灯或车载显示屏。

1.1.3 车辆应停放在交通事故发生处上游50m以外或能见到事故发生处的相对平安位置，人员下车前应穿着防护服，仔细观察，确保平安后下车。

1.1.4 放置警示标志时应有专人负责现场观察，提示现场人员和过往车辆注意平安。

1.1.5 夜间、雨雪、雾霾天气等能见度不良天气条件下，应使用主动发光式警示标志。

1.1.6 警示标志发光面、反光面应面向上游方向。

1.2 现场道路具备通行条件或者短暂处置后能够恢复交通的交通事故现场平安防护作业要求1.2.1 设置临时通行车道在交通事故现场有通行条件的，应设置临时通行车道。

在临时通行车道起始端应设置限速标志。

1.2.2 设置戒备区应在事故现场周围使用戒备带或符合GA/T 415 反光锥形交通路标等设备，设置隔离戒备区域，戒备区内制止无关车辆及人员进入。

1.2.3 设置预警区为防止高速行驶的车辆闯入戒备区，应在戒备区上游一定距离设置预警标志，设定限速行驶的预警区。

1.3 戒备区设置1.3.1 在戒备区前端从左侧〔或右侧〕护栏处至事故占用车道外侧车道分隔标线，沿约45 °斜线，每隔1.5m～2m放置1个锥形交通路标至占用车道外侧车道分隔标线。

占用车道外侧车道分隔标线上应从来车方向起，每间隔10m～20m放置一个锥形交通路标，参见附录A中图A.1～图A.6。

1.3.2 在交通事故现场锥形交通路标上由前至后，设置车辆闯入报警设备。

1.3.3 在戒备区前段，锥形交通路标后2m～3m处，面向来车方向，设置警示标志，对临时通行车道限速。

1.3.4 戒备区设置见表1。

1.4 预警区设置1.4.1 预警区应设置在交通事故现场戒备区上游，预警区前方及戒备区上游100m处应设置预警标志，预警标志设置在预警区相应位置的应急车道内，面向来车方向，参见附录A中图A.1～图A.6。

基坑临边、通道口防护安全标准化
1、深度超过5m的基坑均要设置防护措施。

2、现场通道附近的临边防护栏杆，除设置安全警示牌外，夜间需设置红灯警示。

立面示意图（单位： mm）断面示意图（单位： mm）
3、在进入建筑物入口处和建筑物周边物体坠落半径范围内的人行通道处均需设置双层防护安全通道。

4、通道采用Φ48X3.5钢管及扣件搭设，通道两侧用密目式安全网封闭，防护棚高度不低于3m，具体长度根据可能坠落范围半径确定，见下表：
5、立杆和横杆应选择合理的间距或数量，必要时加设斜撑。

6、双层防护脚手板铺设方向应相互垂直，不得在同一方向。
