变压器应装设继电保护原由及意义

电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。

为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。

本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。

在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。

电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。

电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。

通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。

3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。

通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。

二、类型主保护是指继电保护中最基本、最重要的保护方式。

它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。

2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。

通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。

三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。

1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。

2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

变压器保护的重要性及配置原则摘要：变压器是电力系统中非常重要电气设备，它的安全运行是电力系统可靠工作的必要条件，其在运行过程中，有可能发生各种类型的故障或出现不正常工作状态，为了让它正常稳定的工作，必须根据实际情况加装相应的继电保护装置。

关键词:变压器，故障，保护1.变压器保护的重要性变压器是电力系统中非常重要电气设备，它的安全运行是电力系统可靠工作的必要条件。

变压器没有旋转部件，是一种静止的电气设备，结构比较简单，运行可靠性高，故障发生率较小。

但是，变压器是连续运行的电气设备，停机的会很少，而且绝大部分安装在室外，受自然环境影响较大。

另外，变压器时刻受到外接负荷的影响，特别是受电力系统短路故障的影响较大。

所以，变压器在运行过程中，仍然有可能发生各种类型的故障或出现不正常工作状态。

它的故障对电力系统的安全连续运行会带来严重的影响，特别是大容量变压器，对系统的影响更为严重。

因此，考虑到变压器在电力系统中的重要地位及故障和不正常工作状态可能造成的严重后果，必须根据电力变压器容量和重要程度装设相应的继电保护装置。

2.变压器的故障类型和不正常工作状态电力系统中用变压器来升高或降低电压。

变压器是电力系统非常重要电气设备。

如果发生故障将对供电可靠性和系统安全运行带来严重的影响，同时大容量的变压器也是十分昂贵的设备。

因此应根据变压器容量和重要程度装设性能良好、动作可靠的继电保护装置。

（1）变压器的故障类型变压器的故障可以分为油箱外和油箱内两种故障。

油箱外部故障：①绝缘套管闪络或破坏的引出线通过外壳发生的单相接地短路；②引出线相间短路。

油箱内部故障：①单相绕组或引出线通过外壳接地短路；②单相绕组内部的匝间短路；③各相绕组之间的相间短路；④铁芯损坏。

油箱内故障时产生的电弧，不但会损坏绕组的绝缘、烧毁铁芯，并且由于绝缘材料和变压器油因受热分解而产生大量的气体，有可能引起变压器油箱的爆炸。

实践表明，变压器套管和引出线上的相间短路、接地短路、匝间短路是常见的故障形式，而变压器油箱内发生相间短路的情况是比较少见的。

电力变压器的继电保护前言电力变压器是电力系统中重要的电器设备之一，也是电能转化和传输的核心设备之一。

在长期运行中，变压器会面临各种各样的故障风险，其中一些故障甚至会导致损失极大的事故。

因此，对于变压器的保护至关重要。

而继电保护是一种重要的保护方式之一，本文将讨论电力变压器的继电保护。

继电保护概述继电保护是一种在电力系统中使用的保护技术，利用电流、电压等电气信号作为控制或触发信号，对电力系统进行监控和保护。

其目的是检测电力系统中的故障，及时确定故障位置和类型，并采取相应的措施避免故障继续扩大，从而确保电力系统的正常运行。

继电保护经过多年的发展，已经成为电力系统中重要的保护手段之一。

它具有灵敏、快速、准确、可靠的特点，大大提高了电力系统的安全性和稳定性。

同时，随着科技的不断进步，继电保护的应用领域也不断拓展，越来越多的电器设备开始采用继电保护技术。

变压器的故障与保护电力变压器作为电力系统的关键设备之一，其安全运行对于电力系统的正常运转至关重要。

变压器在长期运行中可能面临多种故障，例如：1.绕组短路；2.油变质和泄漏；3.绝缘劣化等。

当变压器发生故障时，其对电力系统的影响将是很严重的。

因此，对于变压器的保护，早期主要是采用熔断器等保护方式，但这种保护方式在检测故障时速度慢、精度低、可靠性差等问题面前显得力不从心。

随着继电保护技术的成熟和发展，变压器的保护方式也得到了极大的提升。

目前常用的变压器保护方案包括过电压保护、欠电压保护、差动保护、绕组温度计保护等。

变压器差动保护变压器差动保护是变压器保护中最常用的保护方式之一。

它可以对变压器的绝大多数故障进行保护，包括内部故障、一侧绕组与另一侧绕组之间的短路故障等。

差动保护的核心思想是比较变压器的两个绕组所流过的电流是否相等，若不相等则表示变压器内部可能存在故障。

在差动保护系统中，将电流变压器（CT）的输出作为输入，通过比较两边输入信号的大小，判断系统故障类型以及故障位置。

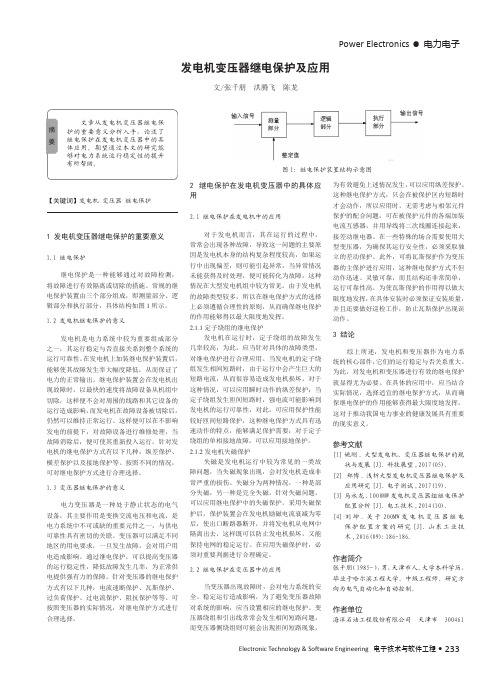

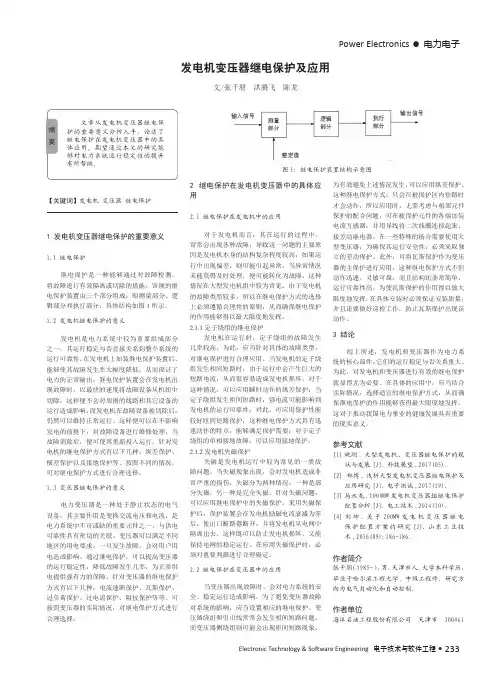

Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 233【关键词】发电机 变压器 继电保护1 发电机变压器继电保护的重要意义1.1 继电保护继电保护是一种能够通过对故障检测，将故障进行有效隔离或切除的措施。

常规的继电保护装置由三个部分组成，即测量部分、逻辑部分和执行部分，具体结构如图1所示。

1.2 发电机继电保护的意义发电机是电力系统中较为重要组成部分之一，其运行稳定与否直接关系到整个系统的运行可靠性。

在发电机上加装继电保护装置后，能够使其故障发生率大幅度降低，从而保证了电力的正常输出。

继电保护装置会在发电机出现故障时，以最快的速度将故障设备从机组中切除，这样便不会对周围的线路和其它设备的运行造成影响，而发电机在故障设备被切除后，仍然可以维持正常运行。

这样便可以在不影响发电的前提下，对故障设备进行维修处理，当故障消除后，便可使其重新投入运行。

针对发电机的继电保护方式有以下几种：纵差保护、横差保护以及接地保护等。

按照不同的情况，可对继电保护方式进行合理选择。

1.3 变压器继电保护的意义电力变压器是一种处于静止状态的电气设备，其主要作用是变换交流电压和电流，是电力系统中不可或缺的重要元件之一，与供电可靠性具有密切的关联。

变压器可以满足不同地区的用电要求，一旦发生故障，会对用户用电造成影响。

通过继电保护，可以提高变压器的运行稳定性，降低故障发生几率，为正常供电提供强有力的保障。

针对变压器的继电保护方式有以下几种：电流速断保护、瓦斯保护、过负荷保护、过电流保护、阻抗保护等等。

可按照变压器的实际情况，对继电保护方式进行合理选择。

发电机变压器继电保护及应用文/张千朋 洪腾飞 陈龙2 继电保护在发电机变压器中的具体应用2.1 继电保护在发电机中的应用对于发电机而言，其在运行的过程中，常常会出现各种故障，导致这一问题的主要原因是发电机本身的结构复杂程度较高，如果运行中出现偏差，则可能引起异常，当异常情况未能获得及时处理，便可能转化为故障，这种情况在大型发电机组中较为常见。

变压器继电保护配置与动作原理变压器是电力系统中常用的电气设备，为了保护变压器在运行过程中不受损害，需要配置相应的继电保护装置。

变压器继电保护的配置和动作原理是指根据变压器的运行特性和故障情况，选用合适的继电保护装置，并通过电气信号实现对变压器进行保护和控制的原理。

变压器的继电保护主要包括保护装置的选择、配置和设置，以及保护装置在发生故障时的动作原理。

首先，对于变压器的温度保护，通常采用温度继电器和热敏电阻来实现。

温度继电器用于监测变压器的温度，并在温度超过设定值时发出信号，触发变压器的停运。

热敏电阻则用于监测变压器的温度，并将监测到的温度值传输给主控台，方便操作人员进行远程监控和控制。

其次，对于变压器的短路保护，通常采用差动保护装置。

差动保护装置用来监测变压器输入和输出的电流差异，在正常运行情况下，输入和输出电流应该相等，如果电流差异超过设定值，就说明发生了短路故障，差动保护装置会发出信号，触发变压器的断路器进行断开操作，以保护变压器免受损害。

此外，还可配置过电压保护装置和欠电压保护装置，用来对变压器在输入和输出两端可能发生的过电压和欠电压进行监测和保护。

过电压保护装置通常采用电压继电器或电压传感器来监测电压波形，如果电压超过设定值，过电压保护装置会触发相应的动作信号；欠电压保护装置则根据设定的欠电压值，当电压低于设定值时，会触发欠电压保护装置的动作。

对于变压器的过载保护，可采用电流继电器或电流互感器来监测变压器的输入和输出电流情况。

当电流超过变压器额定容量时，电流继电器会发出信号，触发断路器进行断开操作，从而保护变压器免受过载损害。

在变压器继电保护装置的动作原理方面，主要是通过继电器或传感器等装置监测变压器内部的电气信号，并根据预设的逻辑关系进行判断和动作。

当变压器发生故障，如短路、过电压、过载等，继电保护装置会根据设定的条件和阈值判断故障类型，并发出相应的信号，触发断路器或其他保护装置进行断开操作，以保护变压器不受进一步损害。

电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。

关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。

因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。

一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。

主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。

（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。

从动作特性上看，瞬时跳三侧开关 (0秒动作)。

2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。

轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。

（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。

如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。

（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。

（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。

后备保护分为远后备和近后备两种。

远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

电力变压器继电保护电力变压器是电力系统中不可或缺的重要设备之一，其作用是将高压电能转换为低压电能或者将低压电能转换为高压电能，以满足不同电气设备的电压要求。

电力变压器在输配电系统中承担着关键的作用，因此其可靠性和安全性非常重要。

为了确保变压器的安全运行，在变压器的保护中，继电保护技术起着至关重要的作用。

一、继电保护的作用继电保护系统是电力系统中非常重要的一部分，其作用是及时检测电力系统中的故障并采取相应的措施来隔离故障，以保护设备和保障系统的安全稳定运行。

变压器继电保护系统能够对变压器进行全面的监测和保护，一旦变压器出现故障，继电保护系统将能够做出快速的响应，避免或者减少故障给变压器带来的损害。

继电保护技术在电力变压器的应用中显得尤为重要。

二、变压器继电保护的原理变压器继电保护系统的原理是在变压器中安装有感应电流互感器和感应电压互感器，这些传感器能够对变压器的电流、电压等参数进行监测，并将监测到的数据传输到继电保护装置中进行处理。

继电保护装置会根据预先设定的保护参数和逻辑来判断变压器是否存在故障，并且确定故障的类型和位置。

一旦确定了故障的存在，继电保护装置将立即采取相应的措施，例如发出信号给断路器来分断故障点，或者给出警示信号以通知运维人员等。

三、常见的变压器继电保护功能1. 过流保护：当变压器出现短路或者过负荷情况时，将导致变压器内部的电流急剧增加，这时过流保护将会发出信号并采取措施来隔离故障，并且避免给变压器带来更大的损害。

2. 零序保护：用于保护变压器内部的短路和接地故障，能够有效地预防变压器出现电气故障，确保变压器的安全运行。

3. 差动保护：利用继电保护装置对变压器两侧的电流值进行比较，以确定变压器内部是否存在短路故障，是一种高精度的保护方式，被广泛应用于变压器保护中。

4. 欠电压保护：用于监测变压器的输入端是否存在欠电压情况，避免因为欠电压导致变压器无法正常运行。

5. 过电压保护：相对于欠电压保护，过电压保护则是用于监测电压输入端的过高电压情况，确保变压器内部设备不会受到过电压的损坏。

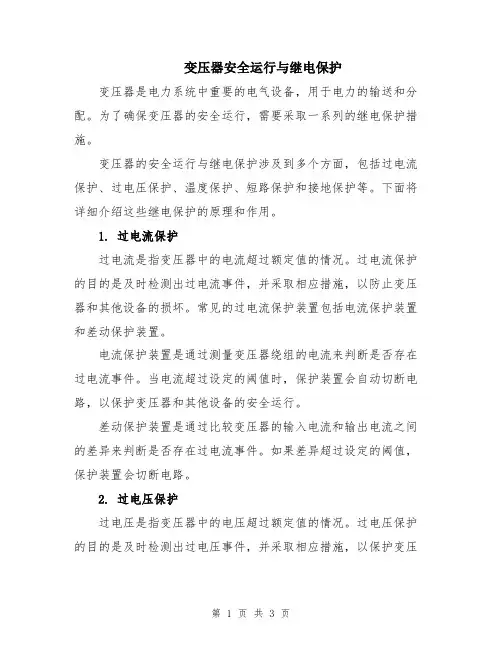

变压器安全运行与继电保护变压器是电力系统中重要的电气设备，用于电力的输送和分配。

为了确保变压器的安全运行，需要采取一系列的继电保护措施。

变压器的安全运行与继电保护涉及到多个方面，包括过电流保护、过电压保护、温度保护、短路保护和接地保护等。

下面将详细介绍这些继电保护的原理和作用。

1. 过电流保护过电流是指变压器中的电流超过额定值的情况。

过电流保护的目的是及时检测出过电流事件，并采取相应措施，以防止变压器和其他设备的损坏。

常见的过电流保护装置包括电流保护装置和差动保护装置。

电流保护装置是通过测量变压器绕组的电流来判断是否存在过电流事件。

当电流超过设定的阈值时，保护装置会自动切断电路，以保护变压器和其他设备的安全运行。

差动保护装置是通过比较变压器的输入电流和输出电流之间的差异来判断是否存在过电流事件。

如果差异超过设定的阈值，保护装置会切断电路。

2. 过电压保护过电压是指变压器中的电压超过额定值的情况。

过电压保护的目的是及时检测出过电压事件，并采取相应措施，以保护变压器和其他设备的安全运行。

常见的过电压保护装置包括电压保护装置和电流互感器。

电压保护装置是通过测量变压器的输入电压和输出电压来判断是否存在过电压事件。

当电压超过设定的阈值时，保护装置会切断电路。

电流互感器是一种电器设备，用于将高电流转换为低电流。

在过电压保护中，电流互感器用于将变压器中的高电流转换为适合被保护装置测量的低电流。

3. 温度保护温度是影响变压器安全运行的重要因素。

高温会导致变压器绝缘材料老化，并可能引发火灾等安全问题。

因此，温度保护是非常重要的继电保护措施。

温度保护装置可以通过测量变压器的温度来判断是否存在过高温度的情况。

当温度超过设定的阈值时，保护装置会采取相应措施，如切断电路或降低负载，以保护变压器和其他设备的安全运行。

4. 短路保护短路是指电路中两个或多个导体之间发生直接的低阻抗连通。

短路会导致电流突然增大，引发过载和其他安全问题。
