光学设计双胶合透镜实验报告

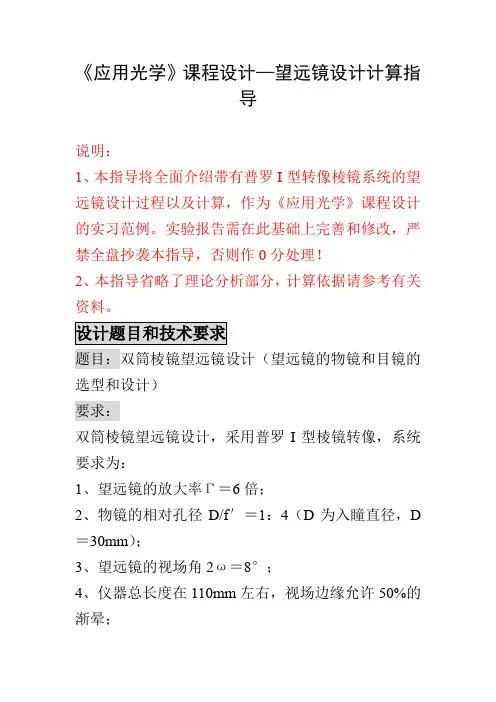

湖北第二师范学院《光学系统设计》题目：望远镜的设计姓名：刘琦学号:1050730017班级：10应用物理学目录望远系统设计............................................................................................... 第一部分：外形尺寸计算 .......................................................................... 第二部分：PW法求初始结构参数（双胶合物镜设计） ....................... 第三部分：目镜的设计 .............................................................................. 第四部分：像质评价 .................................................................................. 第五部分心得体会 ..................................................................................望远镜设计第一部分：外形尺寸计算一、各类尺寸计算 1、计算'f o 和'f e由技术要求有：1'4o Df =，又30D mm =，所以'120o f mm =。

又放大率Γ＝6倍，所以''206o e f f mm ==。

2、计算D 出303056D D D mm =∴===Γ物出物 3、计算D 视场2'2120416.7824o o D f tg tg mm ω==⨯⨯=视场4、计算'ω（目镜视场）''45o tg tg ωωωΓ⨯=⇒≈5、计算棱镜通光口径D 棱（将棱镜展开为平行平板，理论略）该望远系统采用普罗I 型棱镜转像，普罗I 型棱镜如下图：将普罗I 型棱镜展开，等效为两块平板，如下图：如何考虑渐晕？我们还是采取50%渐晕，但是拦掉哪一部分光呢？拦掉下半部分光对成像质量没有改善（对称结构，只能使光能减少），所以我们选择上下边缘各拦掉25%的光，保留中间的50%。

光学设计课程报告班级：学号：姓名：日期：目录双胶合望远物镜的设计 (02)摄远物镜的设计 (12)对称式目镜的设计与双胶合物镜的配合 (20)艾尔弗目镜的设计 (30)低倍消色差物镜的设计 (38)无限筒长的高倍显微物镜的设计 (47)双高斯照相物镜的设计 (52)反摄远物镜的设计 (62)课程总结 (70)双胶合望远物镜的设计1、设计指标：设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：视放大率：3.7⨯；出瞳直径：4mm ；出瞳距离：大于等于20mm ；全视场角：210w =︒；物镜焦距：'=85f mm物；棱镜折射率：n=(K9)；棱镜展开长：31mm ；棱镜与物镜的距离40mm ；孔径光阑为在物镜前35mm 。

2、初始结构计算 (1) 求J h h z ，，根据光学特性的要求4.728.142===D h ：44.75tan 85tan ''=⨯=•= ωf y0871.0''==f h u648.0'''==y u n J(2)计算平行玻璃板的像差和数CS S S I I I I ，，平行玻璃板入射光束的有关参数为0871.0=u0875.0)5tan(-=-= z u 005.1-=u u z平行玻璃板本身的参数为d=31mm ； n=； 1.64=ν 带入平行玻璃板的初级像差公式可得：000665.01.51631-1.5163×0.0871×-311324432-==--=I du n n S0.0006682=(-1.005)×-0.000665=u u ×=zI I I S S000824.0087.05163.11.6415163.13112222-=⨯⨯-⨯-=--=I u n n dS C υ(3)根据整个系统的要求，求出系统的像差和数S Ⅰ，S Ⅱ，C SⅠ：为了保证补偿目镜的像差，要求物镜系统（包含双胶合物镜和棱镜）的像差为：'m δL =0.1mm ，'0.001m SC =-，'0.05FC L mm ∆=(4)列出初级像差方程式求解双胶合物镜的C W P ，，∞∞由于棱镜物镜系统S S S +=所以双胶合物镜的像差和数为000852.0-棱镜系统-==I I I S S S0019642.0-棱镜系统-==II II I I S SS000444.0-棱镜系统==I I I C CS SS C(5)列出初级像差方程求P ，W ，C(6)由P ，W ，C 求C W P ，，∞∞由于h=，f ’=85，因此有进而可得：174.0)(3==ϕh P P3994.0)(2==ϕh W W由于望远镜本身对无限远物平面成像，因此无需再对物平面位置进行归化：174.0==∞P P 3994.0==∞W W将∞∞W P ，带入公式求0P根据，查找玻璃组合。

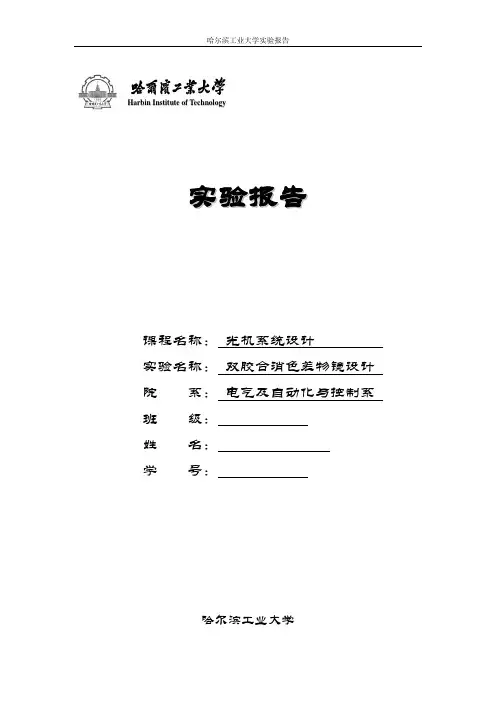

H a r b i n I n s t i t u t e o f T e c h n o l o g y实验报告课程名称：光机系统设计实验名称：双胶合消色差物镜设计院系：电气及自动化与控制系班级：姓名：学号：哈尔滨工业大学1， 实验目的设计一个双胶合消色差透镜，并绘制图形，熟悉应用光学、机械学等相关知识，掌握光机系统设计的流程。

2. 结构特性分析双胶合消色差物镜光学性能要求: 1) f / 6，焦距540mm ； 2) 视场角1.5°；3) 镜片材料选择BAK1 和BK7； 4) 20 线对/mm 处MTF>0.4； 5) 工作波长：可见光3. 初始结构设计当物体处于无穷远时，P ∞=W ∞=0（孔径角消失），设计消色差系数C=0。

透镜的光焦度分配公式： )v 1-v 1/(1-2121）（v c =ψ 12-1ψ=ψ通过应用光学相关知识，算的双胶合透镜的曲率半径依次为： R 1 =345.231 R 2 =-240.89R 3 =-1003.25两个透镜的初始厚度设计各为7mm ，透镜组到成像面的距离设计为近轴光线，由ZEMAX 计算出相应厚度调整值。

图1 双胶合透镜出结构设计图 2 所示，视场90mm；如图 3 所示，视场角设定为1.5°，图 4 所示，入射光线为可见光；如所示为初始透镜结构图。

图2 设定视场图3 设置光场图4 设定入射光4. 系统优化设计焦距值为540mm,设定默认优化函数EFFL target 为540，权重为1，选择透镜的三个曲率半径以及相应的厚度作为优化参数，优化结果如图 5所示。

图5 优化结果参数5. 像质分析由图6所示，优化后最大的波像差大约为4个波长，尚未达到衍射极限，应为焦平面上的彗差影响所致；同时可见这个透镜相对与可见光的低阶色差比较小，满足设计要求。

图8优化后光线追迹曲线如图 6所示，优化后存在彗差，由图中度数可得艾里斑半径为8.595μm，而像差RMS半径为18.570μm，可见此优化结果基本达到设计要求，可以使用。

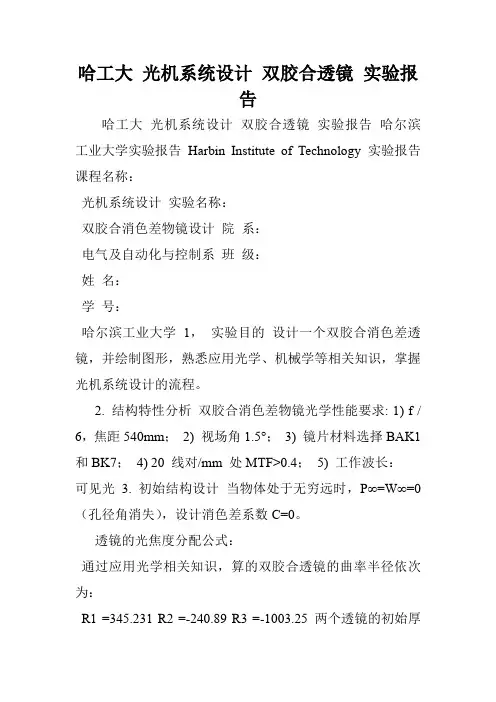

哈工大光机系统设计双胶合透镜实验报告哈工大光机系统设计双胶合透镜实验报告哈尔滨工业大学实验报告Harbin Institute of Technology 实验报告课程名称：光机系统设计实验名称：双胶合消色差物镜设计院系：电气及自动化与控制系班级：姓名：学号：哈尔滨工业大学1，实验目的设计一个双胶合消色差透镜，并绘制图形，熟悉应用光学、机械学等相关知识，掌握光机系统设计的流程。

2. 结构特性分析双胶合消色差物镜光学性能要求: 1) f / 6，焦距540mm；2) 视场角1.5°；3) 镜片材料选择BAK1 和BK7；4) 20 线对/mm 处MTF>0.4；5) 工作波长：可见光 3. 初始结构设计当物体处于无穷远时，P∞=W∞=0（孔径角消失），设计消色差系数C=0。

透镜的光焦度分配公式：通过应用光学相关知识，算的双胶合透镜的曲率半径依次为：R1 =345.231 R2 =-240.89 R3 =-1003.25 两个透镜的初始厚度设计各为7mm，透镜组到成像面的距离设计为近轴光线，由ZEMAX 计算出相应厚度调整值。

图1 双胶合透镜出结构设计图2 所示，视场90mm；如图3 所示，视场角设定为1.5°，图4 所示，入射光线为可见光；如所示为初始透镜结构图。

图2 设定视场图3 设置光场图4 设定入射光4. 系统优化设计焦距值为540mm,设定默认优化函数EFFL target 为540，权重为1，选择透镜的三个曲率半径以及相应的厚度作为优化参数，优化结果如图5所示。

图5 优化结果参数5. 像质分析由图6所示，优化后最大的波像差大约为4个波长，尚未达到衍射极限，应为焦平面上的彗差影响所致；同时可见这个透镜相对与可见光的低阶色差比较小，满足设计要求。

图8优化后光线追迹曲线如图6所示，优化后存在彗差，由图中度数可得艾里斑半径为8.595μm，而像差RMS半径为18.570μm，可见此优化结果基本达到设计要求，可以使用。

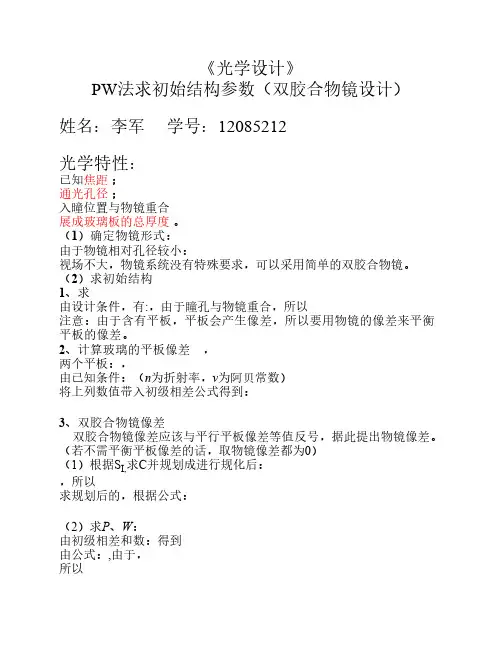

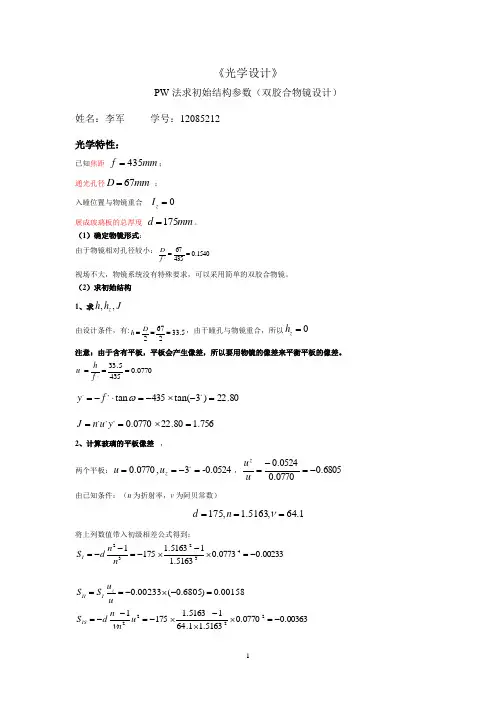

《光学设计》PW 法求初始结构参数（双胶合物镜设计）姓名：李军 学号：12085212光学特性：已知焦距mm f 435=；通光孔径mm D 67= ； 入曈位置与物镜重合 0=z I展成玻璃板的总厚度mm d 175=。

（1）确定物镜形式：由于物镜相对孔径较小：1540.043567,==fD视场不大，物镜系统没有特殊要求，可以采用简单的双胶合物镜。

（2）求初始结构 1、求,,z h h J由设计条件，有:5.332672===D h ，由于瞳孔与物镜重合，所以0=zh注意：由于含有平板，平板会产生像差，所以要用物镜的像差来平衡平板的像差。

0770.04355.33,,===f h u 80.22)3tan(435tan ,.=-⨯-=⋅-=。

ωf y 756.180.220770.0,,,=⨯==y u n J2、计算玻璃的平板像差 ，两个平板：0524.0-3,0770.0=-==。

z u u ，6805.00770.00524.0-=-=u u z由已知条件：（n 为折射率，v 为阿贝常数）1.64,5163.1,175===νn d将上列数值带入初级相差公式得到：00233.00773.05163.115163.1175143232-=⨯-⨯-=--=n n d S I00158.0)6805.0(00233.0=-⨯-==uu S S zIII 00363.00770.05163.11.6415163.117512222-=⨯⨯-⨯-=--=u n n d S IS ν3、双胶合物镜像差双胶合物镜像差应该与平行平板像差等值反号，据此提出物镜像差。

（若不需平衡平板像差的话，取物镜像差都为0）（1）根据S I,求C 并规划成C 进行规化后：c h c h S IS 22∑==，所以000003234.0=C求规划后的C ，根据公式：00141.0435000003587.0,=⨯==Cf C（2）求P 、W ： 由初级相差和数hp hp S I ∑==：得到0000695.05.3300233.0===h S P I 由公式：JW p h W J hp S Z I I -=-=∑∑,由于0=z h ， 所以00090.0756.1)00158.0(=--=-=J S WII （3）求P ∞、W ∞：已知mm f 435=，，5.33=h000457.0)(00593.0,0770.032,====ϕϕϕh h fh h ，）（根据公式可以得到：152.0000457.00000695.0)(3===ϕh P P1518.000593.000090.0)(2===ϕh W W物体平面在无限远位置，无需再对规划后的物体位置进行规划：152.0==∞P P , 1518.0==∞W W4）求0P冕牌玻璃在前：1497.0)1.0(85.020=--=∞W P P4.查表，选玻璃对。

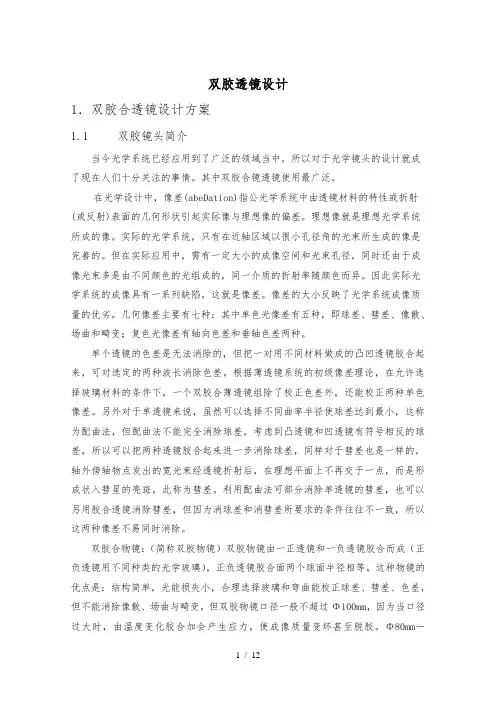

双胶透镜设计1．双胶合透镜设计方案1.1双胶镜头简介当今光学系统已经应用到了广泛的领域当中，所以对于光学镜头的设计就成了现在人们十分关注的事情。

其中双胶合镜透镜使用最广泛。

在光学设计中，像差(abeDation)指公光学系统中由透镜材料的特性或折射(或反射)表面的几何形状引起实际像与理想像的偏差。

理想像就是理想光学系统所成的像。

实际的光学系统，只有在近轴区域以很小孔径角的光束所生成的像是完善的。

但在实际应用中，需有一定大小的成像空间和光束孔径，同时还由于成像光束多是由不同颜色的光组成的，同一介质的折射率随颜色而异。

因此实际光学系统的成像具有一系列缺陷，这就是像差。

像差的大小反映了光学系统成像质量的优劣。

几何像差主要有七种：其中单色光像差有五种，即球差、彗差、像散、场曲和畸变；复色光像差有轴向色差和垂轴色差两种。

单个透镜的色差是无法消除的，但把一对用不同材料做成的凸凹透镜胶合起来，可对选定的两种波长消除色差。

根据薄透镜系统的初级像差理论，在允许选择玻璃材料的条件下，一个双胶合薄透镜组除了校正色差外，还能校正两种单色像差。

另外对于单透镜来说，虽然可以选择不同曲率半径使球差达到最小，这称为配曲法，但配曲法不能完全消除球差，考虑到凸透镜和凹透镜有符号相反的球差，所以可以把两种透镜胶合起来进一步消除球差，同样对于彗差也是一样的，轴外傍轴物点发出的宽光束经透镜折射后，在理想平面上不再交于一点，而是形成状入彗星的亮斑，此称为彗差。

利用配曲法可部分消除单透镜的彗差，也可以另用胶合透镜消除彗差，但因为消球差和消彗差所要求的条件往往不一致，所以这两种像差不易同时消除。

双胶合物镜：（简称双胶物镜）双胶物镜由一正透镜和一负透镜胶合而成（正负透镜用不同种类的光学玻璃），正负透镜胶合面两个球面半径相等。

这种物镜的优点是：结构简单，光能损失小，合理选择玻璃和弯曲能校正球差、彗差、色差，但不能消除像散、场曲与畸变，但双胶物镜口径一般不超过Φ100mm，因为当口径过大时，由温度变化胶合加会产生应力，使成像质量变坏甚至脱胶。

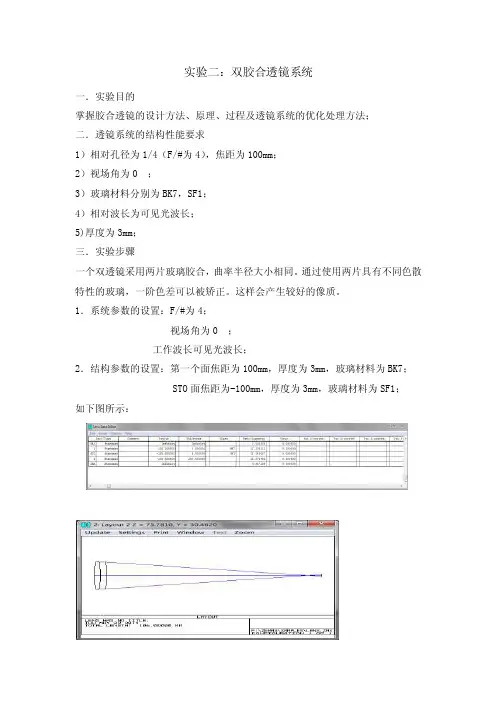

实验二：双胶合透镜系统
一．实验目的
掌握胶合透镜的设计方法、原理、过程及透镜系统的优化处理方法；
二．透镜系统的结构性能要求
1）相对孔径为1/4（F/#为4），焦距为100mm；
2）视场角为0︒；
3）玻璃材料分别为BK7，SF1；
4）相对波长为可见光波长；
5)厚度为3mm；
三．实验步骤
一个双透镜采用两片玻璃胶合，曲率半径大小相同。

通过使用两片具有不同色散特性的玻璃，一阶色差可以被矫正。

这样会产生较好的像质。

1．系统参数的设置：F/#为4；
视场角为0︒；
工作波长可见光波长；
2．结构参数的设置：第一个面焦距为100mm，厚度为3mm，玻璃材料为BK7；
STO面焦距为-100mm，厚度为3mm，玻璃材料为SF1；
如下图所示：
四．透镜优化过程
1.将曲率半径设为变量，厚度也设为变量，权重为1，创建评价函数包括EFFL 操作数，如下图所示：
2.将厚度也设为变量，glass min为2，max,6，edge为1；air min为0.2，max 为100，edge为0.2；如下图所示：
3.单击菜单栏Tools一最佳化Optimization，如下图所示：
五．双胶合透镜系统分析
1.对于点列图，优化后的系统点列图的弥散斑明显减小了很多，如下图所示：
2.对于wavefront Map图，像差从65.46减小到0.3034。

所以双胶合透镜能够校正了像差，如下图所示：
3.对于多色光焦点漂移图，如下图所示现在已经减小了色差的线性项，，二阶色差占了优势，因此如抛物线形状所示请注意多色光焦点漂移量减少为74um单透镜为1540um），如下图所示：。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==zemax实验报告篇一：ZEMAX 实验报告基于基本透镜组的照相物镜设计Zemax设计报告徐昕 10272055设计目的通过对设计一个以基本透镜组为基础的照相物镜，学会Zemax软件的基本应用及操作。

设计要求设计一个照相物镜，系统焦距f’=9mm，相对孔径1:4设计过程1.系统建模1.1选取初始结构从《光学设计手册》（李士贤，郑乐年编，北京理工大学出版社，1990）中选取了一个1.2系统特性参数输入在General系统通用数据对话框中设置孔径和玻璃库，如图1-1，图1-2。

打开视场设定对话框设置5个视场，如图1-3。

打开波长设定对话框点击“Select>>F,d,C(visible)”自动加入三个波长，如图1-4。

表1-1图 1- 1图 1- 2图1- 3图1- 41.3初始结构输入对照表1-1，在Lens Data Editor中输入初始结构，如图1-5。

利用Zemax中的“solve”功能，求解透镜组最后一面的厚度。

选取需要设计的单元格，在“Solve”中选取“Thickness”，弹出“Thickness Solve on surface 7”求解对话框。

在对话框“Solve type”中选择“Marginal ray height”，将“Height”值输入为“0”，表示将像面设置在边缘光线聚焦的像方焦平面上，如图1-6，图1-7。

图 1-5图1-6图 1-71.4调整系统焦距打开“System Data”系统数据报告窗口，查看系统现有焦距，为65.65414mm，如图1-8，与设计要求不符，需要通过缩放功能进行调整。

选择“Tools>>Scale Lens”,缩放因子为9/65.65414=0.137082，在Scale By Factor缩放因子后填入0.137082，如图1-9。

Zemax基本操作和透镜设计一、实验目的学习ZEMAX软件的安装过程，熟悉ZEMAX软件界面的组成及基本使用方法。

设计一个单透镜和一个双胶合透镜。

二、实验要求1、掌握ZEMAX软件的安装、启动与退出的方法。

2、掌握ZEMAX软件的用户界面。

3、掌握ZEMAX软件的基本使用方法。

4、学会使用ZEMAX的帮助系统。

三、实验内容○单透镜设计用BK7玻璃设计一个焦距为100mm的F/4单透镜，要求在轴上可见光范围内。

1. 打开ZEMAX软件，点击新建，以抹去打开时默认显示的上一个设计结果，同时新建一个新的空白透镜。

2. 在主菜单-系统-光波长弹出的对话框中输入3个覆盖可见光波段的波长，设定主波长。

同样在系统-通用配置里设置入瞳直径值。

3. 在光阑面的Glass列里输入BK7作为指定单透镜的材料，并在像平面前插入一个新的面作为单透镜的出射面。

4. 输入相关各镜面的厚度和曲率半径。

5. 生成光线像差特性曲线、2D、3D图层曲线和实体模型、渲染模型等分析图来观察此时的成像质量。

6. 利用Solve功能来求解镜片厚度，更新后观察各分析图的相应变化。

7. 利用主菜单-工具-优化-优化来对设计进行优化，更新后观察各分析图的相应变化。

8. 调用并建构优化函数（Merit Function），在优化后更新全部内容，然后观察各分析图的相应变化。

9. 分别调用点列图、OPD图以及焦点色位移图（主菜单-分析-杂项）来观察最优化后的成像质量。

10. 将此设计起名保存，生成报告。

优化前优化后○双胶合透镜设计以前一个实验内容设计优化后的单透镜为基础，添加一块材料为SF1玻璃的透镜来构建双透镜系统，进一步优化成像质量。

1. 插入新的平面作为第二块透镜的出射面，输入相关镜面的厚度、曲率半径以及玻璃类型值（BK7、SF1）。

2. 生成光线像差特性曲线、2D、3D图层曲线和实体模型、渲染模型等分析图来观察此时的成像质量。

3. 沿用前例的优化函数，在优化更新后观察各分析图的相应变化，并分别对比单透镜时的点列图、OPD图以及焦点色位移图（主菜单-分析-杂项）的相应变化，观察双透镜此时的成像质量。

双胶合物镜课程设计报告一、课程目标知识目标：1. 学生能理解并掌握双胶合物镜的基本概念，包括其组成、原理和应用。

2. 学生能够准确描述双胶合物镜的成像特点及其在光学仪器中的作用。

3. 学生能够了解双胶合物镜在现实生活中的应用案例，并能够分析其工作原理。

技能目标：1. 学生能够通过实验操作，掌握双胶合物镜的组装和调整方法。

2. 学生能够运用光学知识，对双胶合物镜的成像效果进行预测和计算。

3. 学生能够运用所学知识，分析和解决与双胶合物镜相关的实际问题。

情感态度价值观目标：1. 学生通过学习双胶合物镜，培养对光学科学的兴趣和好奇心，增强对科学探究的热情。

2. 学生能够认识到双胶合物镜在科技发展和社会进步中的重要作用，增强对科技创新的价值认同。

3. 学生在小组合作中，培养团队协作精神，提高沟通与交流能力。

本课程针对初中年级学生，结合学生好奇心强、动手能力逐渐提高的特点，注重理论与实践相结合，旨在培养学生的光学知识、实验技能和科学素养。

课程目标既关注学生对双胶合物镜知识的掌握，又注重培养学生的实践操作能力，同时强化情感态度价值观的引导，为学生奠定扎实的科学基础。

二、教学内容1. 双胶合物镜的基本原理：介绍双胶合物镜的定义、类型及其成像原理，包括凸透镜和凹透镜的组成、光线传播规律等。

2. 双胶合物镜的成像特点：分析双胶合物镜的成像规律，如实像与虚像、放大与缩小、倒立与正立等，结合实际应用案例进行讲解。

3. 双胶合物镜的实验操作：指导学生进行双胶合物镜的组装、调整和成像实验，让学生在实践中掌握光学成像的原理和方法。

4. 双胶合物镜的应用案例分析：介绍双胶合物镜在照相机、投影仪、显微镜等光学仪器中的应用，分析其工作原理和功能。

教学内容安排：第一课时：双胶合物镜的基本原理及成像规律第二课时：双胶合物镜的实验操作（一）第三课时：双胶合物镜的实验操作（二）第四课时：双胶合物镜的应用案例分析及讨论本教学内容基于课程目标，按照系统性和科学性原则进行组织，结合教材相关章节，确保学生在掌握基础知识的同时，能够通过实验和应用案例分析，提高实践操作能力和解决问题的能力。

工程光学课程设计姓名：班级：学号：设计题目一设计一个望远镜系统，如图所示。

D/f ’=1/4,f ’=100,光阑在物镜上，视场为2°一 1 求棱镜的尺寸跟象差： 通光口径D=100/4=25mm像方孔径角u ’=y/f ’=0.5³25/100=0.125 视场角u ’p =tan2°=0.035取直角屋脊棱镜的玻璃材质为k9玻璃，其等价玻璃板光路长 L=p ²Dm=1.732DmD m1=D0+d(2u ’p –D0/f) ≈21.4D m2=pp pfu pD nf fd u d D f D n '0'002)2(-++-≈17.75 Dm 取二者中较大的，即Dm=21.4mm 。

光路长度L=p*Dm ≈37.06mm 求棱镜的初级像差系数S Ⅰ=L ²(1－n 2) ²u ’4/n 3 =－0.00337,S Ⅱ=L ²(1－n 2) ²u ’3²u ’p /n 3 =－0.000943, S Ⅲ=L ²(1－n 2) ²u ’2²u ’2p /n 3=－0.000264其中n=1.5163，L=37.06，u ’=0.125，u ’p =0.035 棱镜的初级色差为C Ⅰ=d ²(1－n)²u 21/vn 2≈－0.00203 C Ⅱ=d ²(1－n)²u ’p ²u ’/vn 2≈－0.000567。

其中 d=L=37.06, u 1= u ’=0.1252根据对物镜像差的要求，可以求得P ∞,W ∞, C Ⅰ。

直角屋脊棱镜的像差由物镜补偿 S Ⅰ=y ²P ∞=0.00337 P ∞= S Ⅰ/y ≈0.00027S Ⅱ=y p ²P ∞+j ²W ∞ j=y ’²n ’²u ’p －n ’²u ’²y ’p =0.4365所以W ∞= S Ⅱ/j=0.0021583可求得P,W, C Ⅰ的归化值y ψ=12.5*0.01=0.125则P ∞= P ∞/（y ψ）3=0.13824 W ∞= W ∞/（y ψ）2=0.13811， C Ⅰ= C Ⅰ/y 2ψ=0.001299。

东莞理工学院
ZEMAX光学设计软件应用训练实验报告
选择“analysis”，“miscellaneous”，“field curv/dist”场曲线如图所示。

牛顿式反射望远镜结构示意图
．输入数据：第一面，光阑面的曲率半径列输入-2000.0，负号表示为凹面，
列输入“MIRROR”。

选择“System”，“General”，然后在“通用数据对话框（
Box）”中输入一个200的孔径值，并单击“OK”。

ZEMAX使用的缺省值是波长
现在打开一个图层窗口，光线显示了从第一面到像平面的轨迹，此时像平面在镜面的左边。

如下图：
2．构造转折面：第一面的厚度改为-800mm。

像平面，按Insert在主面与像平面之间插入一个虚构
思考题与实践题：
1、牛顿反射式望远镜属于我们《应用光学》书本上所介绍的那种望远镜系统？
注意我们已将主反射面的距离减小到-18，第四面的半径已经被加入了一个变量标记。

新图层，检查一切是否正常。

如下图：
注意大约有4个波长的像差仍然有待改正。

现在单击第一面（光阑面）的“
设置第一面的半径为变量，再次优化（Tools，Optimization，Automatic
从主菜单，选SYSTEM，FIELDS，并将视场角的个数设置为3，输入y-
在评价函数编辑时，选Tools，Default Merit Function，并将RINGS
在遮挡器和辅助镜面之间的小缝隙纯粹是很小的一点。

这里是为了更容易让大家看到。

MTF现在已被主要是辅助镜面产生的遮挡所改变。

更新MTF窗口，看一下新的MTF，如下图：。
