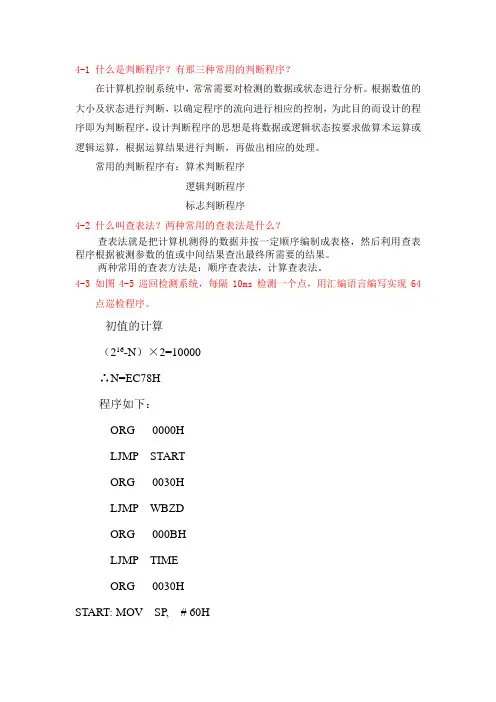

4.4 纯滞后控制技术在工业过程(如热工、化工)控制中，由于物料或能量的传输延迟，许多被控制对象具有纯滞后性质。
对象的这种纯滞后性质常引起系统产生超调或者振荡。
纯滞后：由于物料或能量的传输延迟引起的滞后现象；容量滞后：由于惯性引起的滞后。
比如发酵过程，不是纯滞后。
4.4 纯滞后控制技术无延时有延时4.4.1 史密斯(Smith)预估控制1.史密斯(Smith)预估控制（1）．施密斯预估控制原理①原理分析：对于一个单回路系统4.4.1 史密斯(Smith)预估控制②施密斯预估控制原理是：与D (s )并接一补偿环节，用来补偿被控制对象中的纯滞后部分。
这个补偿环节称为预估器，其传递函数为，τ为纯滞后时间。
)1)((s P e s G τ−−组成的补偿回路称为纯滞后4.4.1 史密斯(Smith)预估控制经补偿后，消除了纯滞后部分对控制系统的影响，因为式中的在闭环控制回路之外，不影响系统的稳定性，拉氏变换的位移定理说明，仅将控制作用在时间坐标上推移了一个时间τ，控制系统的过渡过程及其它性能指标都与对象特性为Gp (s)时完全相同。
seτ−seτ−4.4.1 史密斯(Smith)预估控制（2）具有纯滞后补偿的数字控制器分析一种具有纯滞后补偿的数字控制器，该数字控制器由两部分组成：一部分是数字PID控制器(由D(s)离散化得到)；一部分是施密斯预估器。
u(k)是PID数字控器的输出，yτ(k)是施密斯预估器的输出。
从图中可知，必须先计算传递函数Gp(s)的输出m(k)后，才能计算预估器的输出：yτ(k)=m(k)-m(k-N)。
施密斯预估器)(sGτ4.4.1 史密斯(Smith)预估控制①施密斯预估器¾滞后环节使信号延迟。
在内存中专门设定N个单元存放信号m(k)的历史数据，存贮单元个数N由下式决定。
N=τ/T；(τ—纯滞后时间；T—采样周期)¾数据依次递推。
每采样一次，把m(k)记入0单元，同时把0单元原来存放数据移到1单元，1单元原来存放数据移到2单元…，依此类推。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第１章１．填空题（１）闭环控制系统，开环控制系统(２）实时数据采集，实时决策控制,实时控制输出(３）计算机,生产过程(4）模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道（5）系统软件，应用软件2．选择题（1) A(2) B（3) C (4） A （5）B３.简答题（1)将闭环自动控制系统中得模拟控制器与与比较环节用计算机来代替，再加上A/D 转换器、D／Ａ转换器等器件，就构成了计算机控制系统，其基本框图如图所示.计算机控制系统由计算机（通常称为工业控制机）与生产过程两大部分组成。
工业控制机就是指按生产过程控制得特点与要求而设计得计算机,它包括硬件与软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
（2）操作指导控制系统:其优点就是控制过程简单，且安全可靠。
适用于控制规律不就是很清楚得系统，或用于试验新得数学模型与调试新得控制程序等。
其缺点就是它就是开环控制结构,需要人工操作,速度不能太快，控制得回路也不能太多，不能充分发挥计算机得作用。
ﻩ直接数字控制系统:设计灵活方便，经济可靠。
能有效地实现较复杂得控制，如串级控制、自适应控制等。
监督计算机控制系统:它不仅可以进行给定值得控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器得控制系统，特别适合老企业得技术改造,既用上了原有得模拟调节器，又可以实现最佳给定值控制。
SCＣ+ＤDC得控制系统，更接近于生产实际,系统简单,使用灵活,但就是其缺点就是数学模型得建立比较困难.集散控制系统：又称分布式控制系统,具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平与管理水平，提高劳动生产率等优点.缺点就是系统比较复杂。
计算机集成制造系统:既能完成直接面向过程得控制与优化任务,还能完成整个生产过程得综合管理、指挥调度与经营管理得任务.但就是计算机集成制造系统所要解决得不仅就是局部最优问题,而就是一个工厂、一个企业乃至一个区域得总目标或总任务得全局多目标最优，即企业综合自动化问题.现场总线控制系统：成本低、可靠性高，而且在同一得国际标准下可以实现真正得开放式互联系统结构。
第1章(1)什么是计算机控制系统？它有哪几部分组成？答：将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A 转换器等器件，就构成了计算机控制系统。
计算机控制系统由计算机和生产过程两大部分组成。
(3)操作台一般包括那几个组成部分？答：操作台是一个实时的人机对话的联系纽带。
通过它人们可以向计算机输入程序，修改内存的数据，显示被测参数以及发出各种操作命令等。
它主要包括以下4个部分：作用开关、一组功能键、屏幕或显示器、一组数字键。
(4)工业控制机的特点有哪些？答：可靠性高和可维修性好、控制的实时性好、环境适应性强、输入和输出通道配套好、系统的扩充性好、控制软件包功能强、系统通信功能强(5)现场总线的控制系统与传统的分布式控制系统相比，具有哪些特点？答：具有实现全数字化、开放性、智能化、互操作性、风险分散性、适应性强等优点。
(6) 嵌入式控制系统具有哪些特点？答：①是将先进的计算机技术、半导体技术以及电子技术与各个行业的具体应用相结合的产物。
②通常是面向用户、面向产品、面向特定应用的。
③和具体应用有机地结合在一起，其升级换代也是和具体产品同步进行的。
④为了提高执行速度和系统可靠性，嵌入式系统中的软件一般都固化在存储器芯片或单片机中，而不是存贮于磁盘等载体中。
⑤嵌入式系统本身并不具备在其上进行进一步开发的能力。
在设计完成以后，用户如果需要修改其中的程序功能，也必须借助于一套开发工具和环境。
⑥要求嵌入式系统所支持的开发工具易学、易用、可靠、高效。
第2章(2)简述采样定理。
答：如果连续信号)(t x 具有有限频谱，其最高频率为max ω，则对)(t x 进行周期采样且采样角频率max 2ω≥ωs 时，连续信号)(t x 可以由采样信号)(*t x 惟一确定，亦即可以从)(*t x 不失真地恢复)(t x 。
(3)在数据采集系统中，是不是所有的输入通道都需要加采样保持器，为什么？答：不是。
1.1计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
1.2实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
1.5计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
计算机控制技术课后习题详解答案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。
计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。
1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。
答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。
国际标准统一后，可实现真正的开放式互联系统结构。
1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。
在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。
