百度文库- 让每个人平等地提升自我实验报告课程名称：电工电子学实验指导老师：实验名称：单向交流电路一、实验目的1.学会使用交流仪表（电压表、电流表、功率表）。
2.掌握用交流仪表测量交流电路电压、电流和功率的方法。
3.了解电感性电路提高功率因数的方法和意义。
二、主要仪器设备1.实验电路板2.单相交流电源(220V)3.交流电压表或万用表4.交流电流表5.功率表6.电流插头、插座三、实验内容1.交流功率测量及功率因素提高按图2-6接好实验电路。
图2-6(1)测量不接电容时日光灯支路的电流I RL和电源实际电压U、镇流器两端电压U L、日光灯管两端电压U R及电路功率P，记入表2-2。
计算：cosφRL= P/ (U·I RL)=测量值计算值U/V U L/V U R/V I RL/A P/W cosφRL219 172 112表2-2专业：姓名：学号：__ _日期：地点：(2)测量并联不同电容量时的总电流I和各支路电流I、I及电路功率，记入表2-3。
并联电容C/μF测量值计算值判断电路性质(由后文求得) I/A I C/A I RL/A P/W cosφ电感性1 电感性电感性电感性电感性电感性表2-3注：上表中的计算公式为cosφ= P/( I ·U)，其中U为表2-2中的U=219V。
四、实验总结1.根据表2-2中的测量数据按比例画出日光灯支路的电压、电流相量图，并计算出电路参数R、R L、X L、L。
如图，由于I RL在数值上远远小于各电压的值，因而图中只标明了方向，无法按比例画出。
另外，此处I RL是按照U R的方向标注的。
(如若按照cosφRL=，得I RL与U的夹角φRL=-63°，则I RL与U R的方向有少许差别，这会在后文的误差分析中具体讨论。
)R=U R/I RL= Ω据图得U L与I RL夹角为81°，则得：R L+jX L=Z=U L/I RL=+ j因而得：R L= ΩX L= ΩL= X L/2пf= H2.根据表2-3的数据，按比例画出并联不同电容量后的电源电压和各电流的相量图，并判别相应电路是电感性还是电容性。
实验报告（二）课程名称: 电子技术实验项目: 二极管应用电路专业班级:姓名: 座号: 09实验地点: 仿真室实验时间:指导老师: 成绩:实验目的: 1.通过二极管的伏安特性的绘制, 加强对二极管单向导通特性的理解；2.掌握直流稳压电源的制作及其特点。
实验内容: 1.二极管伏安特性曲线绘制；2.直流稳压电源制作。
实验步骤: 1.二极管伏安特性曲线绘制二极管测试电路（1）创建电路二极管测试电路；（2）调整V1电源的电压值, 记录二极管的电流与电压并填入表1；（3）调整V2电源的电压值, 记录二极管的电流与电压并填入表2；（4）根据实验结果, 绘制二极管的伏安特性。
V1 200mV 400mV 600mV 800mV 1V 2V 3VU D198.445mV 373.428 mV 47.16 mV 528.7 mV 549.97 mV 670.25 mV 653.78 mV I D15.4 mA 265.7 mA 1.284 mA 2.798 mA 4.5 mA 1.379 mA 23.403 mAV2 20V 40V 60 V 80V 100VU D20V 40V 50.018V 50.118V 50.13VI D0A 0A 99.19 mA 298.82 mA 498.6mA2.直流稳压电源制作（1）创建整流滤波电路如图2—2；（2）利用虚拟示波器, 观察输出电压uo的波形, 并测量仪表输出直流电压Uo(Uo为RL上的电压), 用教材上的公式计算Uo’,对比二者是否相等；（3）令RL=200Ω, 讲电容C改成22Uf,观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（4）将电容C设置成开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（5）将D1设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（6）将D1和电容C同时设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（7）在电路中加入稳压电路如图2-3, 观察滤波后uc波形及uo的波形, 测量Uo；整流滤波电路整流滤波稳压电路实验总结:二极管具有单向导通特性稳压二极管如果工作在反向击穿区, 则当反向电流的变化量较大时, 二极管两端响应的电压变化量却很小, 说明具有稳压性学生签名:年月日。
《电力电子技术基础》实验报告
班姓名学号
同组人
实验二直流斩波电路的性能研究
一、实验目的
二、实验电路
1．降压斩波电路
2．升压斩波电路
三、实验内容
1．PWM性能测试
观察PWM脉宽调制电压（u GE）波形，观察其最大占空比和最小占空比波形，并记录在下表中。
2．降压斩波电路的波形观察及电压测试
改变PWM脉冲占空比，观察并记录PWM信号占空比最大以及最小时，输出电压u o波形、输出电流i o波形，以及u o的平均值U o，并记录在下表中。
3．升压斩波电路的波形观察及电压测试
改变PWM脉冲占空比，观察并记录PWM信号占空比最大以及最小时，输出电压u o波形、输出电流i o波形，以及u o的平均值U o，并记录在下表中。
四、思考题
（1）根据记录的波形，分析并绘制降压斩波电路的U o/U i－ （占空比）关系曲线，与理论分析结果进行比较，并讨论产生差异的原因。
（2）如果斩波电路的负载电阻发生变化，对其输出电压、电流波形有何影响，为什么？。
模拟电子线路实验实验二晶体管共射极单管放大器【实验名称】晶体管共射极单管放大器【实验目的】1.学习单管放大器静态工作点的测量方法。
2.学习单管放大电路交流放大倍数的测量方法。
3.了解放大电路的静态工作点对动态特性的影响。
4.熟悉常用电子仪器及电子技术实验台的使用。
【预习要点】1.复习课件中有关单管放大电路工作点稳定问题的内容。
2.放大电路输出信号波形在哪些情况下可能产生失真？应如何消除失真？【实验仪器设备】【实验原理】实验电路图如图2-1所示。
温度的变化会导致三极管的性能发生变化，致使放大器的工作点发生变化，R和射极电阻影响放大器的正常工作。
图2-1所示电路中通过增加下偏置电阻B2R来改善直流工作点的稳定性，其工作原理如下：E图2-1 分压偏置共射极放大电路①利用B1R 和B2R 的分压作用固定基极电压V B 。
当B1R 、B2R 选择适当，满足I B1>> I B 时，有B2B CC B1B2R V V R R =+式中B1R 、B2R 和CC V 都是固定的，不随温度变化，所以基极电位V B 基本上为一定值。
②通过E R 的负反馈作用，限制C I 的改变，使工作点保持稳定。
具体稳定过程如下：CT ︒I电容C 1、C 2有隔直通交的作用，C 1滤除输入信号的直流成份，C 2滤除输出信号的直流成份。
射极电容C E 在静态时稳定工作点；动态时短路R E ，增大放大倍数。
当流过偏置电阻B1R (b1R 和电位器W R 的阻值和)的电流I B1远大于晶体管的基极电流B I (一般5～10倍)，基极电压V B 远大于V BE 时，它的静态工作点可用下式估算B1B CC B1B2R V V R R =+B BEC E E=V V I I R ≈－ CE CC C C E =(+)V V I R R －当放大器的输入端加交流输入信号i v 后，基极回路便有交流输入b i 产生，经过放大在集电极回路产生β倍的c i ，同时在负载输出o c L 'v i R =，从而实现了电压放大。
实验二组合逻辑电路分析与设计实验报告
姓名：李凌峰班级：13级电子1班学号：13348060
一、实验数据与相应原理图：
1、复习组合逻辑电路的分析方法，对实验中所选的组合电路写出函数式。
设计一个代码转换电路，输入为4位8421码，输出为4位循环码。
对应的各位码如下表所示。
2、实验逻辑函数式：
实际实验逻辑表达式（用一异或门代替与或门）：
3、实际实验逻辑图：
4、实际实验操作图
二、实验操作记录
1，检测转换电路：
2，实测波形图
10hz方波：
G3 G2 G1 G0波形：
B1 B2 B3 B4波形图：
由以上波形图张图绘制出总的时序图如下：
三、心得与体会
1、这次实验所用器材用了异或门74LS86和异步计数器74LS197.分析组合逻辑电路
时，要先由给定的组合逻辑电路写函数式，然后对函数式进行化简或变换，再根据最简式列真值表，最后确认逻辑功能。
设计组合逻辑电路时，则应先根据给定事件的因果关系列出真值表，然后由真值表写函数式，再对函数式进行化简或变换，最后画出逻辑图，并测试逻辑功能。
2、对示波器的操作仍不够熟悉，在将示波器连接到实验箱的测试端时总是忘了要接地，
致使示波器显示信号不正常。
3、在比较波形时，借用同学的接口同时加载4个波形容易做出总的时序图。
最新实验二电路原理图的绘制实验报告实验目的：1. 掌握电路原理图的基本概念和绘制方法。
2. 熟悉使用电路设计软件进行电路图的绘制。
3. 理解并应用基本的电子元件及其符号。
实验原理：电路原理图是用图形符号表示电路中的各种元件和连接方式的图。
它是电子工程师用来设计和交流电路设计思想的重要工具。
在本次实验中，我们将通过具体的电路案例来学习如何绘制电路原理图，并理解电路图的基本组成元素和设计规则。
实验设备和材料：1. 计算机一台，安装有电路设计软件（如Eagle, Proteus, Multisim 等）。
2. 电路元件清单，包括但不限于电阻、电容、二极管、三极管等。
3. 相关电路设计资料和手册。
实验步骤：1. 打开电路设计软件，创建新的电路设计文件。
2. 根据实验要求，选择并放置所需的电子元件到工作区域。
3. 使用线路工具连接各个元件，形成完整的电路。
4. 对电路进行初步检查，确保所有连接正确无误。
5. 添加必要的注释和元件值标签，确保电路图清晰易懂。
6. 保存并打印电路图，准备进行下一步的PCB布线设计或电路仿真。
实验结果与分析：在本次实验中，我们成功绘制了一个基本的放大电路原理图。
通过对电路图的绘制，我们加深了对电路原理的理解，并且熟悉了电路设计软件的操作。
在实验过程中，我们也发现了一些常见的设计错误，例如元件方向放置错误、连接点遗漏等，这些都是在后续设计中需要避免的问题。
结论：通过本次实验，我们学习了电路原理图的绘制方法和注意事项，为后续的电路设计和分析打下了基础。
电路原理图是电子工程领域的基础工具，掌握其绘制技巧对于电子工程师来说至关重要。
在未来的学习中，我们将继续深入研究更复杂的电路设计，并应用到实际的电子产品开发中。
南京理工大学电子电工综合实验（Ⅱ）--数字计时器实验报告专业：通信工程班级：9141042202姓名：许雪婷学号：9141133702082016年09月目录一、实验目的、要求及内容；二、器件引脚图及功能表；三、各单元电路的原理、设计方法及逻辑图；四、数字计时器电路引脚接线图；一、 实验目的、要求及内容1.实验目的① 掌握常见集成电路实现单元电路的设计过程。
② 了解各单元再次组合新单元的方法。
2.实验要求实现00’00”—59’59”的可整点报时的数字计时器。
3.实验内容① 设计实现信号源的单元电路。
（KHz F Hz F Hz F Hz F 14,5003,22,11≈≈≈≈） ② 设计实现00’00”—59’59”计时器单元电路。
③ 设计实现快速校分单元电路。
含防抖动电路（开关k1,频率F2,校分时秒计时器停止）。
④ 加入任意时刻复位单元电路（开关K2）。
⑤ 设计实现整点报时单元电路（产生59’53”,59’55”,59’57”,三低音频率F3,59’59”一高音频率F4）。
二、器件引脚图及功能表元件清单：集成电路：NE555 一片，CD4040 一片，CD4518 二片，CD4511 四片，74LS00 三片，74LS20 一片，74LS21 三片，74LS74 一片。
电阻：1KΩ一只，3KΩ一只，150Ω四只。
电容：0.047uF 一只。
LED共阴双字屏二块。
1、NE555图1-1 NE555引脚图图1-2 NE555逻辑功能表2、CD4040图2-1 CD4040引脚图图2-2 CD4040功能表3、CD4518图3-1 CD4518引脚图图3-2 CD4518功能表4、CD4511图2-1 CD4511引脚图图2-2 CD4511逻辑功能表5、74LS0074LS00是一种集成了4个与非门的集成电路。
图5-1 74LS00引脚图图5-2 与非门逻辑表6、74LS2074LS20同样是一种与非门集成电路，与74LS00不同的是它的每个与非门有4个输入端。

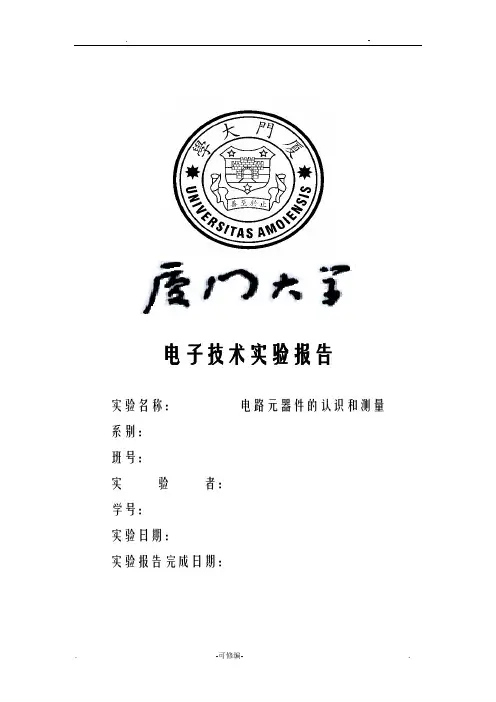

电子技术实验报告实验名称：电路元器件的认识和测量系别：班号：实验者：学号：实验日期：实验报告完成日期：一、实验原理简要介绍实验室常用的电阻、电容、电感、晶体管等电子元器件。
(一)电阻器1、电阻器的分类：通用电阻器、精密电阻器、高阻电阻器、高压电阻器、高频电阻器。
2、电阻器主要特性指标：标称阻值（电阻器表面所标注的阻值）、容许误差、额定功率。
3、电阻器的规格标注通常采用文字直标法和色标法，对于额定功率小于0.5W 的电阻器均采用色标法，只标注标称阻值和精度等级，材料类型和功率常从其外观尺寸判断。
色环电阻器一般为四环、五环，根据颜色查表可以算出对应的阻值和精度等级。
4、性能测量：一般采用万用表测量。
5、使用常识：使用前检查其阻值是否与标称阻值相等，使用时注意每个电阻不超过额定功率和最高工作电压。
(二)电位器1、电位器的类型：非接触型电位器、接触型电位器。
2、性能指标：选用万用表测量电位器两固定端的电阻值是否与标称阻值相符。
测量滑动端与任一固定端的阻值变化：慢慢移动滑动端，数字变化平稳，则电位器良好。
3、使用常识：（1）电位器的选用：根据电路的要求选择合适的阻值和额定功率，还要考虑安装调节方便和成本，电性能应根据不同的要求选择。
（2）安装、使用电位器：安装应牢靠，避免松动和电路中的其他元器件短路；焊接时间不能太长；三个引出端连线时应注意电位器旋转方向是否符合要求。
(三)电容器1、电容器的型号命名方法：CD铝电解电容、CL涤纶电容、CC瓷片电容，其余查表可知。
2、电容器的分类：（1）按介质分类（2）按结构分类（3）按用途分类3、电容器的主要特性指标：标称容量及容许误差、额定工作电压、绝缘电阻、频率特性。
4、电容器的规格标注：（1）直标法：一般用于两位的参数。
（2）数码标法：前两位为容量有效数字，后一位为乘10的n次方，单位为pF。
5、性能测量：容量测量和漏电测量。
6、使用常识（1）选用适当的型号；（2）合理选用标称容量及容许误差；（3）额定工作电压一般高于实际电压的1~2倍；（4）选用绝缘高的电容器。
