水处理加药装置设计44页PPT

加药加氯系统1 投加系统概述计量泵（加药泵）应选用米顿罗、普罗名特、SERA知名品牌产品。

PAM（高锰酸钾）投加系统、粉炭投加系统应选用TOMAL、HAPMAN、NODIC知名品牌产品。

A. 混凝剂加药流程：罐车→储药池→稀释罐→加药泵→加药点。

混凝剂最大投加剂量为40mg/L（液体），稀释倍数5倍。

混凝剂稀释池采用成品塑料容器罐（溶液罐），两个，交替使用。

溶液罐有效容积为10m3，溶液罐内径为Φ2.3m，有效水深2.0m，罐总高2.3m。

原液的储存采用地下储液池，总储存容积为160m3，按二期规模配置，两格，每格尺寸为5.0m×8.0m。

从储液池至溶液稀释罐采用转输泵输送原液，根据稀释罐中的液位和配备的浓度自动进行。

经溶液罐稀释后的药剂用隔膜计量泵投加至投药点（机械混合池中）。

在溶液罐稀释水管上设电动阀，可根据需要的药液配制浓度和加入的药剂量自动控制加水量。

溶液罐内设有机械搅拌器。

混凝剂投加泵采用隔膜式计量泵，3台，2用1备。

单台计量泵的性能为：Q=300～650 l/hH=4.0 bar一期二阶段增设两台泵，2用1备；二期时再增设两台泵，2用1备，增设稀释罐一个，10m3。

B. 助凝剂（PAM）加药流程：药剂制备和投加系统为全封闭式，采用进口成套设备，流程如下：PAM粉末→螺旋计量输送器→混合罐→熟化罐→加注泵→投加点（料仓）↑↑加水调制加水稀释设备最大制备能力为6.25kg/h（ 0.2%浓度下，30万m3/d），PAM熟化时间为45～60分钟。

投加泵采用螺杆泵，3台，2用1备。

单泵性能为：Q=400～800 l/hP=4.0 bar为达到工艺要求的投加浓度，在每台螺杆泵后的管道上设置一套在线后稀释装置，每套最大能力为15000 l/h。

PAM投加点设在混合池的出口处。

该系统还可投加高锰酸钾及其复合药剂。

Ｃ．氢氧化钠加药流程：罐车→储药罐→加药泵→加药点。

为调节出厂水的pH值，加药间设有NaOH投加系统，采用液体NaOH，最大投加量为10mg/L(按30%浓度商品药液计)，投加浓度5%，每天调制1次。

PAC及PAM加药装置设计方案一．聚合氯化铝适用范围广:应用于生活饮用水,工业用水,生活用水,生活污水和工业污水处理，聚合氯化铝铁对生活饮用水及各种工业用水净化处理有着明显的效果.因原水性质各异，应根据不同情况，现场调试或作烧杯试验，取得最佳使用条件和最佳投药量以达到最好的处理效果。

1、使用前，将本产品按一定浓度（10—30％)投入溶矾池，注入自来水搅拌使之充分水解，静置至呈红棕色液体,再兑水稀释到所需浓度投加混凝。

水厂亦可配成2—5％直接投加，工业废水处理直接配成5-10％投加。

2、投加量的确定，根据原水性质可通过生产调试或烧杯实验视矾花形成适量而定，制水厂可以原用的其它药剂量作为参考,如果原用的是液体产品，可根据相应药剂浓度计算酌定。

大致按重量比1:3而定.3、使用时，将上述配制好的药液，泵入计量槽，通过计量投加药液与原水混凝.4、一般情况下当日配制当日使用，配药需要自来水,稍有沉淀物属正常现象5、污水或污泥中加入PAM后要有效混合，混合的时间一般在10-30秒,一般不超过2分钟6、PAC和PAM要分开配置，PAC化药时间一般10分钟就够了,但PAM要30分钟以上才能充分搅拌均匀。

二，计算假设每天污水量1300立方米，取PAC投加浓度50克/立方米，PAM2克/立方米,如此得到每天投加PAC与PAM质量65千克，PAM2。

6千克.假设每天配一次药的话：取PAC配药浓度10％，PAM0。

5％（考虑到在夏天),则在溶解池放水0。

65立方米（按PAC算）或0.52立方米（按PAM算),溶解65千克PAC与2.6千克PAM，调节隔膜计量泵流量，0.65立方米/24小时,即Q ＝27升/小时，0.52立方米/24小时，即Q=21。

7L/h（PAM）。

水处理药剂之P AC和PA M制作小正经P AC和PA M区别（PAC）1、别称：聚合氯化铝（简称PAC），又称为碱式氯化铝或羟基氯化铝。

2、作用机理：通过它或它的水解产物使污水或污泥中的胶体快速形成沉淀，便于分离的大颗粒沉淀物。

3、分子式：[AL2(OH)nCl6-n]m，其中n为1～5的任何整数，m为聚合度，即链节的的数目，m的值不大于10。

（PAC）4、PAC的混凝效果影响因素：其中的O H和A L的比值（n 值大小）有密切关系，通常用碱化度表示，碱化度B=[OH]/(3[AL])X100% 。

B要求在40~60%，适宜的PH范围5-9 。

（PAC）5、聚氯化铝颜色：一般有白色、黄色、黄褐色这三种颜色的聚氯化铝。

6、国标范围内的二氧化铝含量在27~30之间的聚合氯化铝多为土黄色到黄色淡黄色的固体粉状。

（PAC）7、机理：这些类型的聚合氯化铝水溶性比较好，在溶解的过程中伴随电化学、凝聚、吸附和沉淀等物理化学变化最终生成[Al2(OH)3(OH)3]∝↓，从而达到净化目的。

8、优势：在使用聚合氯化铝的时候，不需加其它助凝剂，絮凝体形成快而粗大、活性高、沉淀快、对高浊度水的净化效果明显。

（PAC）指标名称产品等级饮用水（一级）非饮用水（二级）氯化铝（AL2O3）含量29-32％29-30％盐基度％60-8560-85PH(1%水溶液) 3.5-5.0 3.5-5.0水不溶物含量≤1.5≤1.5铅Pb ppm ≤3铬Cr ppm ≤1.5铁Fe ppm ≤0.3汞Hg ppm ≤0.02（PAC）白色聚合氯化铝1、品质最高：因为被称为高纯无铁白色聚合氯化铝，或食品级白色聚合氯化铝，与其它聚氯化铝相比是品质最高产品。

2、主要的原材料是优质的氢氧化铝粉、盐酸。

（PAC）3、生产工艺：是国内最先进的技术喷雾干燥法。

4、用途：白色聚合氯化铝用于造纸施胶剂，制糖脱色澄清剂、鞣革、医药、化妆品和精密铸造及水处理等多个领域。

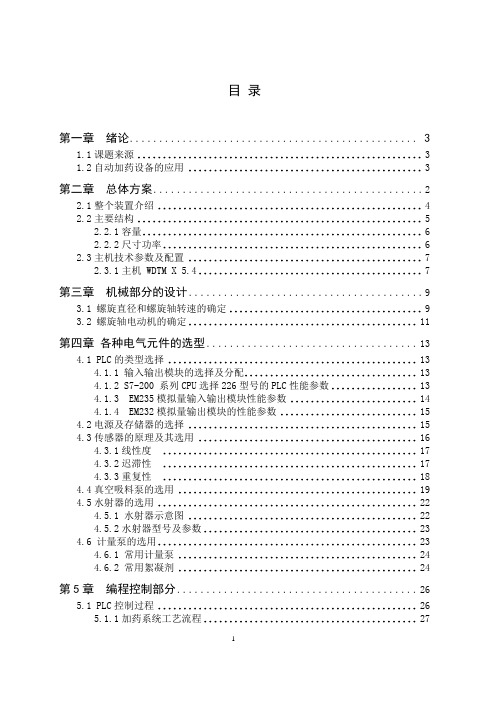

目录第一章绪论 (3)1.1课题来源 (3)1.2自动加药设备的应用 (3)第二章总体方案 (2)2.1整个装置介绍 (4)2.2主要结构 (5)2.2.1容量 (6)2.2.2尺寸功率 (6)2.3主机技术参数及配置 (7)2.3.1主机 WDTM X 5.4 (7)第三章机械部分的设计 (9)3.1 螺旋直径和螺旋轴转速的确定 (9)3.2 螺旋轴电动机的确定 (11)第四章各种电气元件的选型 (13)4.1 PLC的类型选择 (13)4.1.1 输入输出模块的选择及分配 (13)4.1.2 S7-200 系列CPU选择226型号的PLC性能参数 (13)4.1.3 EM235模拟量输入输出模块性能参数 (14)4.1.4 EM232模拟量输出模块的性能参数 (15)4.2电源及存储器的选择 (15)4.3传感器的原理及其选用 (16)4.3.1线性度 (17)4.3.2迟滞性 (17)4.3.3重复性 (18)4.4真空吸料泵的选用 (19)4.5水射器的选用 (22)4.5.1 水射器示意图 (22)4.5.2水射器型号及参数 (23)4.6 计量泵的选用 (23)4.6.1 常用计量泵 (24)4.6.2 常用絮凝剂 (24)第5章编程控制部分 (26)5.1 PLC控制过程 (26)5.1.1加药系统工艺流程 (27)5.1.2 PID控制部分 (27)5.1.3控制原理图设计 (29)5.1.4 I/O接口分配表 (29)5.1.5 PLC输入输出接线图 (30)5.1.6 中断程序 (30)结论 (31)参考文献 (32)致谢 (31)附录一程序总图 (32)附录二（CAD图纸） (40)本设计所需图纸请联系QQ380752645加Q时请说明是一柱香推荐第一章绪论1.1课题来源本自动加药装置来自株洲县污水处理厂，主要处理生活污水，处理厂处理能力设在8万吨/天，采用的处理药剂为聚合氯化铝絮凝剂，引进的加药系统为上下两槽的半自动加药装置，具有节约用地、减轻劳动强度、消除差错、提高加药自动化水平及管理水平、适应各种不同情况下的处理，提高管理和操作人员素质、降低储运损耗、有效地减少流动资金的积压、提高物流效率等诸多优点。

特点 features全自动运行，节省人工；药剂投加量精确可调，保证处理效果，避免浪费；全不锈壳体、全进口配件，质量可靠，抗腐蚀性良好；保养简易，外观精美；强大的技术支持，可按用户要求设计流程。

高分子全自动泡药机（干粉投加装置）macromolecule automatic dissolover(powder feeding system)名称：小型循环水加药装置型号：KSCT －200P-2P －AM配置：该加药装置由计量泵、控制系统、PH控制器、EC控制器、循环水管道及排污电磁阀组成。

描述：全自动加药设备这种加药装置结构简单、安装方便。

全自动加药设备主要由计量箱（药剂贮罐）、加药计量泵（加药泵）、自动控制系统、连接管路等组成的自动加药装置。

这样可以大大减少现场施工工作量，避免了中间环节繁多引出的差错以及相互间的扯皮，有效地保证工期和工程质量，减少用户的麻烦和损失。

该加药装置用于小型冷却水循环水系统，主要投加阻垢缓蚀剂与杀菌剂。

EC控制器检测循环水质，高于设定值时，自动排污。

该加药装置主要用于小型循环水系统。

名称：全自动加药装置型号：KSCT－200PB300-2P－AM配置：该加药装置由计量泵、控制系统、溶解箱、储药箱、安全阀、搅拌机、安装平台及扶梯组成。

描述：全自动加药设备主要由计量箱（药剂贮罐）、搅拌箱、加药计量泵（加药泵）、自动控制系统、连接管路等组成的自动加药装置。

现场有些药剂易沉淀或难溶于水，所以由计量泵输出前需要先搅拌，再投加到管路系统。

该加药装置主要用于电厂、锅炉、电镀和污水处理行业。

ZRY型自动溶药机用于恒定浓度溶液自动连续配置，本机配有药品稀释和分配系统主要用于PAM的溶解。

本机的供水单元包括手动关断阀，电磁阀，进水流量计等，关断阀，用于供于水的开关，首先调整好所需进水的流量。

电磁阀用来配合液位控制器同步自动进行开停。

流量计用于控制和显示溶解水的流量。

干粉给料器安装在本机的顶部，并配有保证精确计量必需的所有附件。
