《机械制图习题集》(第四版)第一章答案

  • 格式：pps
  • 大小：1006.50 KB
  • 文档页数：70

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：222324252627282930313233343536373839

下一页总目录退出1.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：5859606162上一页退出总目录下一题章目录退出总目录一、点、直线、平面的投影1.1 点的投影1. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。上一题下一题章目录退出总目录一、点、直线、平面的投影1.1 点的投影2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。上一题下一题章目录退出总目录一、点、直线、平面的投影1.1 点的投影3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。上一题下一题章目录退出总目录一、点、直线、平面的投影1.1 点的投影4.已知点Ａ的两投影，求a″和点Ｂ的三面投影。（a）点Ａ、Ｂ对称于Ｖ、Ｗ两面角的分角面。（b）点Ａ、Ｂ对称于Ｖ、Ｈ两面角的分角面。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影5. 已知三脚架的两个投影，试判断S1S2、S2A、S2B各为何种位置直线，并作出它们的侧面投影。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影6. 画出下列各直线的三面投影。（a）正平线AB，距V面20，与H面成60°，实长25，点B在点A的右上方。（b）侧垂线CD，距H面30，实长20，点D在点C的右方。上一题

下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影7. 已知线段AB的实长Ｌ及其一个投影，求作其另一投影。（a）（b）上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影8. 在线段AB上取一点Ｃ，使Ａ、Ｃ两点之间的距离为20mm。（a）（b）上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影*9. 已知点Ｋ在直线AB 上，且AK ：AB = 3 ：7 ，求作直线AB 的投影。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影*10. 在线段AB上取一点Ｃ，使它与Ｈ面和Ｖ面的距离相等；再取一点Ｄ，使Zd:Yd= 2:1 。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影11. 已知直线CD = DE ，试求直线DE 的水平投影。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影12. 过点Ｃ作AB 的平行线CD ，实长为20（先作出AB 的水平投影，后作CD 的三面投影）。（a）（b）上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影13. 作水平线与两已知直线AB 和CD 相交并与Ｈ面相距25。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影14. 作一直线MN 与已知直线CD、EF 相交，同时与AB 平行（点Ｍ在CD 上，点Ｎ在EF上）。上一题下一题章目录退出总目录一、点、直线、平面的投影1.2 直线的投影15. 过点Ｃ作一直线DE与直线AB 和OX 轴都相交。上一题下一题章目录退出总目录一、点、直线、平面的投影1.3 平面的投影16. 已知平面的两个投影，求作第三投影。（a）（b）上一题下一题章目录退出总目录16. 已知平面的两个投影，求作第三投影。（c）（d）一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录16. 已知平面的两个投影，求作第三投影。（e）（f）一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录17. 经过已知直线AB 作一用平面图形表示的平面，画出它的三个投影。（a）作铅垂面（用三角形表示）*（b）作一般位置平面（用平行四边形表示）一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录17. 经过已知直线AB 作一用平面图形表示的平面，画出它的三个投影。（c）作侧垂面（用三角形表示）*（d）作一般位置平面（用三角形表示）一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录18. 已知平面上一点Ｋ的一个投影，完成此平面及点Ｋ的三个投影。（a）（b）一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录19. 在已知平面内作一点D,使其距H面22mm，距W面20mm。一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录20. 已知平面ABCD 的一个投影，求作其H投影。一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录21. 完成平面图形ABCDEFGH 的W投影。一、点、直线、平面的投影1.3 平面的投影上一题下一题章目录退出总目录22. 已知直线AB 平行于平面Ｐ（CD//EF），完成AB 的投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录23. 已知直线MN和三角形ABC平行，求作此三角形的水平投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录24. 过点Ｋ做一条长12mm的直线KL平行于三角形ABC 和Ｖ面。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录25. 已知平面P(AB∥CD)平行于三角形EFG，试完成平面P的投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录26. 平面ABC 和DEF 相互平行，完成DEF 的水平投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录*27. 三角形ABC平行于直线DE和FG，画出三角形ABC的水平投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录28. 求直线EF 与已知平面的交点，并判断可见性。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录29. 求直线EF 与已知平面的交点，并判断可见性。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录e’Xf’c’b’a’OafebcPV4’3’2’1’43l1k’l’k说明：向有利于解题的方向转化:侧平线与一般位置面相交转化为两个一般位置面相交问题2利用三面共点法求解求作△ABC与△AEF的另一共有点！点A 为△ABC与△AEF的共有点！取PV∥a’f’,则12∥AF,方便作图方法一提示：点A为△ABC与△AEF的共有点！点K 为所求。30. 求直线EF 与平面Ｐ（AB，AC）的交点，并判断可见性。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录e’Xf’c’b’a’OafebcPV3’2’1’23l1k’l’kPV∥a’f’ ,且过点c’ 。利用三面共点法求解点K 为所求。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系30. 求直线EF 与平面Ｐ（AB，AC）的交点，并判断可见性。方法二上一题下一题章目录退出总目录e’Xf’c’b’a’OafebcPVl’2’1’l21k’kd’d利用线面求交法求解作e’d’∥b’c’ 点D在AF延长线上点K 为所求。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系30. 求直线EF 与平面Ｐ（AB，AC）的交点，并判断可见性。方法三上一题下一题章目录退出总目录利用侧面投影求解点K 为所求。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系30. 求直线EF 与平面Ｐ（AB，AC）的交点，并判断可见性。方法四方法四上一题下一题章目录退出总目录31. 求△ABC 与DEFG的相交的交线并判断可见性一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录32. 求作直线AB与相交两平面CDF及DEF的交点,并判断可见性。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录33. 求作两三角形的交线，并判别可见性。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录34. 试作一正方形ABCD ，其BC 边在正平线BM 上。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录35. 求作点Ｐ到三角形ABC 的真实距离。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录36. 求三角形ABC 与Ｖ面所成倾角的实际大小。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录37. 作直线MN 与两直线AB、CD 相交，并平行于直线EF。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录38. 过直线AB 上一点Ａ作一直线垂直于AB ，并与DE 相交。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录39. 正方形ABCD的点A在直线EF上，点C在BG上,试完成其投影。一、点、直线、平面的投影1.4 直线与平面、平面与平面相对关系上一题下一题章目录退出总目录40. 求点Ｄ到三角形ABC 的距离，并画出其垂足Ｋ的投影。一、点、直线、平面的投影1.5 换面法上一题下一题章目录退出总目录41. 以AB 为底作等腰三角形ABC ，其高为30mm，并与Ｈ成45°角。一、点、直线、平面的投影1.5 换面法上一题下一题章目录退出总目录42. 已知线段DE 平行于三角形ABC，与三角形ABC的距离为15，求线段DE 的正面投影。一、点、直线、平面的投影1.5 换面法上一题下一题章目录退出总目录43. 已知入射光线为AO 方向，反射光线为OB 方向，试确定反射镜面的位置及其投影（镜面用以O 为中心的正方形表示，边长为20mm，其中两边是水平线）。一、点、直线、平面的投影1.5 换面法

合集下载

机械制图试题库-中专[1].doc答案

机械制图试题库-中专[1].doc答案

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

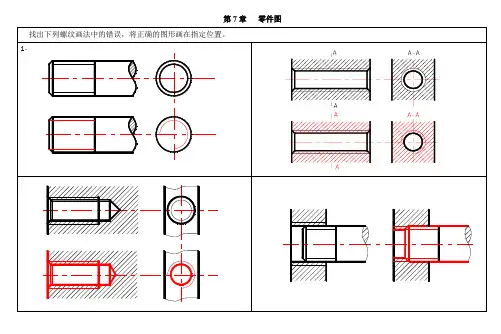

现代机械制图(第2版)》习题答案第7章

现代机械制图(第2版)》习题答案第7章

第7章 零件图

找出下列螺纹画法中的错误，将正确的图形画在指定位置。

1．

标注螺纹代号。

1．普通螺纹，大径为16mm，螺距为2 mm，单线，右旋，中径和大径公差带为6g，中等旋合长度。

2．普通螺纹，大径为10mm，螺距为1.5 mm，单线，左旋，中径和大径公差带为7H，旋合长度为长等级

3．普通螺纹，大径为20mm，螺距为2mm，单线，右旋，中径公差带为7g，大径公差带为6g，中等旋合长度。

4．非螺纹密封的管螺纹，尺寸代号为 ，公差带等级为A级，右旋。

5．梯形螺纹，公称直径为36 mm，螺距为6mm，双线，右旋，中径公差带为7h，中等旋合长度。

6．锯齿形螺纹，公称直径为40mm，螺距为7mm，单线，左旋，中径公差带为7c，中等旋合长度。

21 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

HT150

技术要求

未注明圆角R2

ZAlSi7Mg

材料

材料

踏架

阀盖

名称

名称

1．

2．

极限与配合的标注。 表面粗糙度的标注。

1．分析图中表面粗糙度标注的错误，并在下图中示出正确的标注。

2． 标注齿轮表面粗糙度。

（1）轮齿工作表面的Ra值为μm；

（2）轴孔及两端面的Ra值为μm；

（3）键槽两侧工作表面的Ra值为μm；

（4）键槽底面的Ra值为μm；

（5）其他表面的Ra值为μm。 1．解释配合代号的含义（填空）。

（1）轴套与孔：

轴套与孔属于基 孔 制 过盈 配合；H表示 基准孔的基本偏差代号 ，s表示 配合轴的基本偏差代号 ；

轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：

Φ20表示 轴与孔的基本尺寸为Φ20 ；

轴与孔属于基 孔 制 间隙 配合；H表示 基准孔的基本偏差代号 ，f表示 配合轴的基本偏差代号 ；

机械制图试题及答案

机械制图试题及答案

机械制图试题及答案

1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线。

答案：45゜；平行细实

3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外。

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。

答案：断面图 ；断面

8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。

答案：移出；重合

9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。

答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。

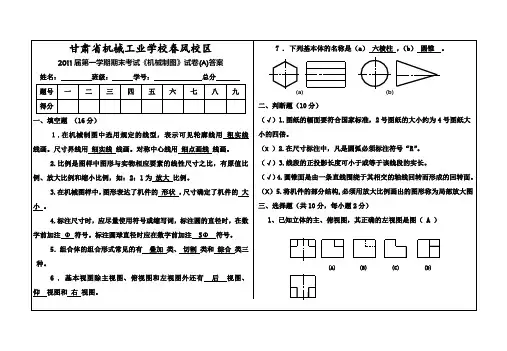

11届《机械制图》试题A卷答案

11届《机械制图》试题A卷答案

甘肃省机械工业学校春风校区

2011届第一学期期末考试《机械制图》试卷(A)答案

姓名： 班级： 学号： 总分

题号 一 二 三 四 五 六 七 八 九

得分

一、填空题 （16分）

１.在机械制图中选用规定的线型，表示可见轮廓线用 粗实线

线画。尺寸界线用 细实线 线画。对称中心线用 细点画线 线画。

2.比例是图样中图形与实物相应要素的线性尺寸之比，有原值比例、放大比例和缩小比例，如：2：1为 放大 比例。

3.在机械图样中，图形表达了机件的 形状 ，尺寸确定了机件的 大小 。

4.标注尺寸时，应尽量使用符号或缩写词，标注圆的直径时，在数字前加注 Φ 符号。标注圆球直径时应在数字前加注 SΦ 符号。

5．组合体的组合形式常见的有 叠加 类、 切割 类和 综合 类三种。

6 . 基本视图除主视图、俯视图和左视图外还有 后 视图、

仰 视图和 右 视图。 7 . 下列基本体的名称是（a） 六棱柱 ，（b） 圆锥 。

二、判断题（10分）

（√）1.图纸的幅面要符合国家标准，2号图纸的大小约为4号图纸大小的四倍。

（x ）2.在尺寸标注中，凡是圆弧必须标注符号“R”。

（√）3.线段的正投影长度可小于或等于该线段的实长。

（√）4.圆锥面是由一条直线围绕于其相交的轴线回转而形成的回转面。

（Χ）5.将机件的部分结构,必须用放大比例画出的图形称为局部放大图

三、选择题（共10分，每小题2分）

1、已知立体的主、俯视图，其正确的左视图是图（ A ）

(a) (b)

(A) (B) (C) (D) 2、已知正三棱锥的主、俯视图，其正确的左视图是图（ A ）

3、已知圆柱切割的主、俯视图，其正确的左视图是图（ B ）

4、已知带有圆柱孔的球体的四组投影，正确的画法是图（ B ）
