防静电活动地板施工流程及施工要点

目 录

1、编制依据 ................................................................. 错误!未定义书签。

2、工程概况 ................................................................. 错误!未定义书签。

3、施工准备 ................................................................................................ 2

4、操作工艺 ................................................................................................ 2

5、质量标准 ................................................................................................ 7

6、应注意的质量问题 ................................................................................ 7

北京建工四建工程建设有限公司 110kV盐场堡变电站建筑工程防静电全钢活动地板方案

1

1. 编制依据

1.1施工图纸

图纸名称 图纸内容 设计单位

110kV盐场堡变电站建筑工程 结构施工图、建筑施工图 甘肃科林电力设计有限责任公司

1.2主要规范、规程

序号 规范、规程名称 规范规程编号

1 建筑装饰装修工程质量验收规范 GB50210-2002

2 建筑装饰装修工程质量验收规范 GB50210-2001

3 施工现场临时用电安全技术规范 JGJ46-2005

防静电地板(活动地板)安装施工工艺

一、 施工准备

1.技术准备:

1）活动地板面层的各层作法应已按设计要求施工并验收合格。

2) 样板间或样板已经得到认可。

2.材料要求:

1）活动地板:面层材质必须符合设计要求,且应具有耐磨,防潮,防燃,耐污染,耐老化和导静电等特点。

2) 配套附件:应符合设计要求,且具有尺寸准确,连接牢固,配套齐全。

二、 主要机具

电锤、手枪钻、十字螺丝刀、切割机、无齿锯 三、作业条件 1．材料检验已经完毕并符合要求。 2．应已对所覆盖的隐蔽工程进行验收且合格,并进行隐检会签。

3．施工前,应做好水平标志,以控制铺设的高度和厚度, 可采用监尺,拉线,弹线等方法。

4．对所有作业人员已进行了技术交底,特殊工种必须持证上岗. 5．作业时的施工条件应满足施工质量可达到标准的要求。

6．基层地面或楼面平整,无明显的凸凹不平.如平整度误差太大,就需要用水泥沙浆找平。

四、操作工艺

1．工艺流程

检验活动地板质量—技术交底—准备机具设备—基层处理—

找中套方分格弹线—安装支座横梁组件—铺活动地板—擦光—检查验收

2．操作工艺

1）基层处理:把沾在基层上的浮浆,落地灰等用钢丝刷清理掉,在用扫帚将浮土 清扫干净.基层表面平整,光洁,不起灰.平整度误差太大就应当用水泥沙浆找平。

2）找中套方,分格弹线:首先量测房间的长,宽尺寸,在地面弹出中心十字控制线;依照活动地板的尺寸,排出活动地板的放置位置;在墙面上弹出活动地板面层的横梁组件标高控制线和完成面标高控线。

3）安装支座和横梁组件:按照分格线的位置,安放支座和横梁,并调整支座的螺杆,使横梁与标高控线同高且水平.待所有 支座和横梁均安装完毕构成一体后,用水平仪再整体超平一次.支座与基层面之间的空隙应灌注环氧树脂,应连接牢固.亦可按设计要求方法固定。 4）铺活动地板时应根据房间内的具体情况选择铺设方向.当无设备或留洞且模数相符时.宜由里向外铺,当无设备或留洞但模数不相符时,宜由外向里铺.当有设备或留洞时应综合考虑选定铺设方向和顺序。

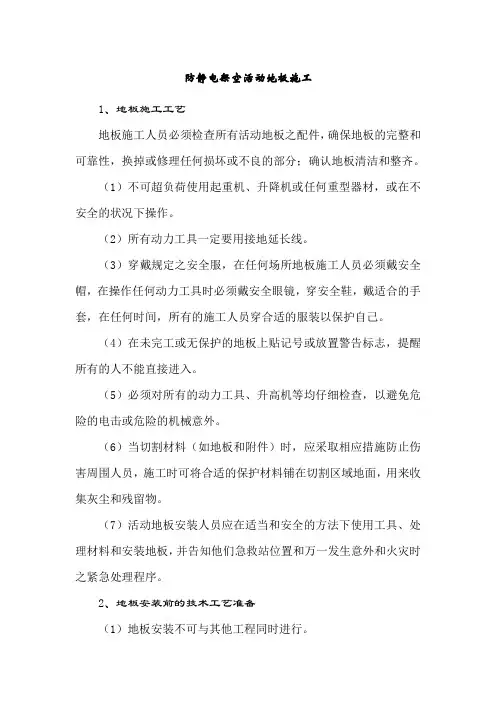

防静电架空活动地板施工

1、地板施工工艺

地板施工人员必须检查所有活动地板之配件，确保地板的完整和可靠性，换掉或修理任何损坏或不良的部分；确认地板清洁和整齐。

（1）不可超负荷使用起重机、升降机或任何重型器材，或在不安全的状况下操作。

（2）所有动力工具一定要用接地延长线。

（3）穿戴规定之安全服，在任何场所地板施工人员必须戴安全帽，在操作任何动力工具时必须戴安全眼镜，穿安全鞋，戴适合的手套，在任何时间，所有的施工人员穿合适的服装以保护自己。

（4）在未完工或无保护的地板上贴记号或放置警告标志，提醒所有的人不能直接进入。

（5）必须对所有的动力工具、升高机等均仔细检查，以避免危险的电击或危险的机械意外。

（6）当切割材料（如地板和附件）时，应采取相应措施防止伤害周围人员，施工时可将合适的保护材料铺在切割区域地面，用来收集灰尘和残留物。

（7）活动地板安装人员应在适当和安全的方法下使用工具、处理材料和安装地板，并告知他们急救站位置和万一发生意外和火灾时之紧急处理程序。

2、地板安装前的技术工艺准备

（1）地板安装不可与其他工程同时进行。 （2）检查准备安装活动地板的楼面。该区域必须相当干净，无尘土及残留物，更不可有水渍。如果楼面上已铺装混凝土以外的材料，必须在多处检查基座粘合剂与这些材料的相容能力。

（3）如果楼面不平且不适合装设活动地板，应告之业主和总承建商，要求在装设地板之前先修正。（由于楼面不平，凸起或孔洞。则基座组无法垂直竖立。）

（4）开始装设地板必须作到以下的检查。

a．开始点选定。

b．水平基准点，地板的完工高度。

c．基座的位置与其他施工界面不冲突。

d．业主已同意开始装设且同意合理的施工期。

e．施工场所符合合同蓝图及规定。

3、地板工作与其它工程的配合

（1）隔断工程

地板工程完工后，可在活动地板上进行各种隔断施工，地板可承受隔断施工中的击打。

（2）天花板、墙面工程

地板工程为后段工程，在天花板、墙面完工后再行施工。

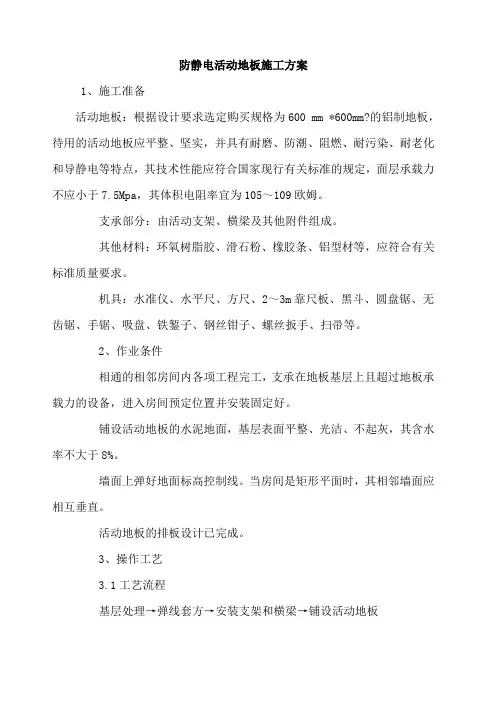

防静电活动地板施工方案

1、施工准备

活动地板：根据设计要求选定购买规格为600 mm *600mm?的铝制地板，待用的活动地板应平整、坚实，并具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点，其技术性能应符合国家现行有关标准的规定，面层承载力不应小于7.5Mpa，其体积电阻率宜为105～109欧姆。

支承部分：由活动支架、横梁及其他附件组成。

其他材料：环氧树脂胶、滑石粉、橡胶条、铝型材等，应符合有关标准质量要求。

机具：水准仪、水平尺、方尺、2～3m靠尺板、黑斗、圆盘锯、无齿锯、手锯、吸盘、铁錾子、钢丝钳子、螺丝扳手、扫帚等。

2、作业条件

相通的相邻房间内各项工程完工，支承在地板基层上且超过地板承载力的设备，进入房间预定位置并安装固定好。

铺设活动地板的水泥地面，基层表面平整、光洁、不起灰，其含水率不大于8%。

墙面上弹好地面标高控制线。当房间是矩形平面时，其相邻墙面应相互垂直。

活动地板的排板设计已完成。

3、操作工艺

3.1工艺流程

基层处理→弹线套方→安装支架和横梁→铺设活动地板 3.2基层处理

活动地板安装前，应将基层表面清擦干净；必要时，根据设计要求，在基层表面上涂刷清漆。

3.3弹线套方

量测房间的长、宽尺寸、找出纵横中心线。当房间是矩形时，量测相邻墙面的垂直，垂直度偏差应小于1/1000，如不垂直，应预先对墙面进行处理。与活动地板接触的墙面，其直线度值每米不应大于2mm。

根据地面尺寸、活动板块尺寸及设备等情况，在基层表面上按板块尺寸弹线并形成方格网，并标明设备预留部位。在四周墙上，标出板块的安装高度。

3.4安装支架和横梁

在方格网交点处安装支架，组装横梁，并转动支柱螺杆，用水平尺调整横梁顶面高度使其符合要求。待所有支架和横梁安装成一体后，用水准仪抄平复核。符合要求后，将环氧树脂注入支架底座与基层之间的空隙内，使之粘结牢固，亦可用膨胀螺栓或射钉固定。
