. 微波技术与天线复习题
一、 填空题
1微波与电磁波谱中介于（超短波）与（红外线）之间的波段，它属于无线电波中波长（最短）的波段，其频率范围从（300MHz）至（3000GHz）,通常以将微波波段划分为（分米波）、（厘米波）、（毫米波）和（亚毫米波）四个分波段。
2对传输线场分析方法是从（麦克斯韦方程）出发，求满足（边界条件）的波动解，得出传输线上（电场）和（磁场）的表达式，进而分析（传输特性）。
3无耗传输线的状态有（行波状态）、（驻波状态）、（行、驻波状态）。
4在波导中产生各种形式的导行模称为波导的（激励），从波导中提取微波信息称为波导的（耦合），波导的激励与耦合的本质是电磁波的（辐射）和（接收），由于辐射和接收是（互易）的，因此激励与耦合具有相同的（场）结构。
5微波集成电路是（微波技术）、（半导体器件）、（集成电路）的结合。
6光纤损耗有（吸收损耗）、（散射损耗）、（其它损耗），光纤色散主要有（材料色散）、（波导色散）、（模间色散）。
7在微波网络中用（“路”）的分析方法只能得到元件的外部特性，但它可以给出系统的一般（传输特性），如功率传递、阻抗匹配等，而且这些结果可以通过（实际测量）的方法来验证。另外还可以根据.
. 微波元件的工作特性（综合）出要求的微波网络，从而用一定的（微波结构）实现它，这就是微波网络的综合。
8微波非线性元器件能引起（频率）的改变，从而实现（放大）、（调制）、（变频）等功能。
9电波传播的方式有（视路传播）、（天波传播）、（地面波传播）、（不均匀媒质传播）四种方式。
10面天线所载的电流是（沿天线体的金属表面分布），且面天线的口径尺寸远大于（工作波长），面天线常用在（微波波段）。
11对传输线场分析方法是从（麦克斯韦方程）出发，求满足（边界条件）的波动解，得出传输线上（电场）和（磁场）的表达式，进而分析（传输特性）。
12微波具有的主要特点是（似光性）、（穿透性）、（宽频带特性）、（热效应特性）、（散射特性）、（抗低频干扰特性）。
微波技术与天线复习知识要点
绪论
微波的定义： 微波是电磁波谱介于超短波与红外线之间的波段,它属于无线电波中波长最短的波段;
微波的频率范围：300MHz~3000GHz ,其对应波长范围是1m~
微波的特点 要结合实际应用 ：似光性,频率高频带宽,穿透性卫星通信,量子特性微波波谱的分析
第一章 均匀传输线理论
均匀无耗传输线的输入阻抗2个特性
定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗
注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关;
两个特性：
1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Zinz= Zinz+λ／2
2、λ／4变换性: Zinz- Zinz+λ／4=Z02
证明题：作业题
均匀无耗传输线的三种传输状态 要会判断
参数 行波 驻波 行驻波
|Γ| 0 1 0＜|Γ|＜1
ρ 1 ∞ 1＜ρ＜∞
Z1 匹配 短路、开路、纯电抗 任意负载
能量 电磁能量全部被负载吸收 电磁能量在原地震荡
1. 行波状态：无反射的传输状态
▪ 匹配负载：负载阻抗等于传输线的特性阻抗
▪ 沿线电压和电流振幅不变
▪ 电压和电流在任意点上同相
2. 纯驻波状态：全反射状态
▪ 负载阻抗分为短路、开路、纯电抗状态
3. 行驻波状态：传输线上任意点输入阻抗为复数
传输线的三类匹配状态知道概念
▪ 负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形,此时只有从信源到负载的入射波,而无反射波; ▪ 源阻抗匹配：电源的内阻等于传输线的特性阻抗时,电源和传输线是匹配的,这种电源称之为匹配电源;此时,信号源端无反射;
▪ 共轭阻抗匹配：对于不匹配电源,当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时,即当Zin=Zg﹡时,负载能得到最大功率值;
《微波技术与天线》习题答案
章节 微波传输线理路
1.1
设一特性阻抗为50的均匀传输线终端接负载1001R，求负载反射系数1，在离负载2.0，25.0及5.0处的输入阻抗及反射系数分别为多少？
解：31)()(01011ZZZZ
8.02131)2.0(jzjee
31)5.0( （二分之一波长重复性）
31)25.0(
79.2343.29tantan)2.0(10010ljZZljZZZZin
25100/50)25.0(2inZ （四分之一波长阻抗变换性）
100)5.0(inZ （二分之一波长重复性）
1.2
求内外导体直径分别为0.25cm和0.75cm的空气同轴线的特性阻抗；若在两导体间填充介电常数25.2r的介质，求其特性阻抗及MHzf300时的波长。
解：同轴线的特性阻抗abZrln600
则空气同轴线9.65ln600abZ
当25.2r时，9.43ln600abZr
当MHzf300时的波长：
mfcrp67.0
1.3题
设特性阻抗为0Z的无耗传输线的驻波比，第一个电压波节点离负载的距离为1minl，试证明此时的终端负载应为1min1min01tantan1ljljZZ
证明：
1min1min010)(1min101min010intanltanj1/tantan1min1minljZZZZljZZljZZZZlinl由两式相等推导出：对于无耗传输线而言：）（
1.4
传输线上的波长为：
mfr2cg
因而，传输线的实际长度为：
mlg5.04
终端反射系数为：
961.0514901011ZRZR

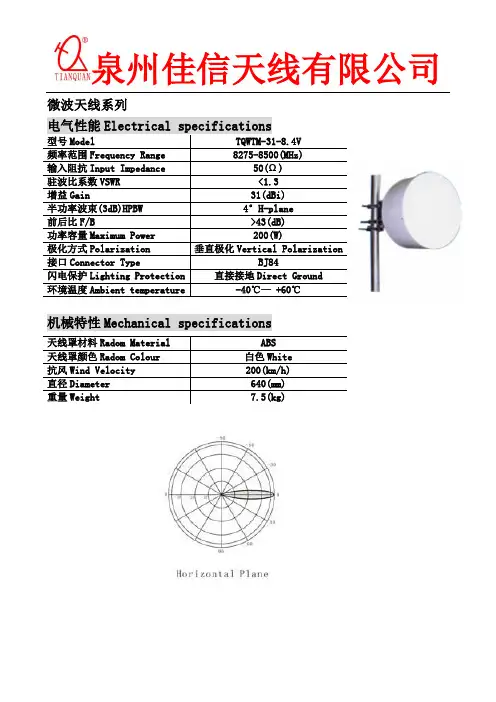

泉州佳信天线有限公司
微波天线系列
电气性能Electrical specifications
型号Model TQWTM-31-8.4V
频率范围Frequency Range 8275-8500(MHz)
输入阻抗Input Impedance
50(Ω)
驻波比系数VSWR <1.3
增益Gain 31(dBi)
半功率波束(3dB)HPBW 4°H-plane
前后比F/B >43(dB)
功率容量Maximum Power 200(W)
极化方式Polarization 垂直极化Vertical Polarization
接口Connector Type BJ84
闪电保护Lighting Protection 直接接地Direct Ground
环境温度Ambient temperature -40℃— +60℃
机械特性Mechanical specifications
天线罩材料Radom Material ABS
天线罩颜色Radom Colour 白色White
抗风Wind Velocity 200(km/h)
直径Diameter 640(mm)
重量Weight 7.5(kg)
