二进制半加器和全加器

  • 格式：docx
  • 大小：10.72 KB
  • 文档页数：2

二进制半加器和全加器

介绍

二进制半加器和全加器是数字电路中常用的组合逻辑电路，用于对二进制数进行加法运算。半加器用于计算两个单独的二进制位的和，而全加器则用于计算两个二进制位和一个进位位的和。在计算机的运算过程中，半加器和全加器扮演着重要的角色，对于理解计算机中的加法运算原理至关重要。

二进制数的加法

在了解半加器和全加器之前，我们首先需要了解二进制数的加法规则。在二进制数的加法中，每一位的和可能有三种情况：0+0=0、0+1=1、1+1=0（并产生进位）。这三种情况可以通过逻辑门实现，而半加器和全加器就是应用了逻辑门的电路。

半加器

半加器用于计算两个单独的二进制位的和。它有两个输入，分别为两个待相加的二进制位，记为A和B。半加器的输出有两个，一个是和位（Sum），表示两个输入位的和，另一个是进位位（Carry），表示是否产生进位。

半加器可以用逻辑门实现，其中包括一个异或门和一个与门。异或门用于计算和位，而与门用于计算进位位。具体电路如下所示：

全加器

全加器是在半加器的基础上进行扩展，用于计算两个二进制位和一个进位位的和。与半加器类似，全加器也有两个输入，分别为两个待相加的二进制位（A和B）和一个进位位（Carry-in）。全加器的输出也有两个，一个是和位（Sum），表示三个输入位的和，另一个是进位位（Carry-out），表示是否产生进位。

全加器的实现方式可以通过两个半加器和一个或门组合而成。具体电路如下所示：

半加器和全加器的应用

半加器和全加器广泛应用于计算机的算术逻辑单元（ALU）中。ALU是计算机中完成算术和逻辑运算的核心部件，其中的加法器模块就是由半加器和全加器组成。 在ALU中，半加器和全加器被用于对两个二进制数进行加法运算。ALU还包括其他的逻辑电路，用于实现减法、乘法、除法等运算。通过组合不同的逻辑电路，ALU能够完成各种复杂的数学运算。

除了在计算机中的应用，半加器和全加器也可以用于其他数字电路的设计。例如，在通信系统中，它们可以用于数据传输和校验位的计算。

总结

二进制半加器和全加器是数字电路中常用的组合逻辑电路，用于对二进制数进行加法运算。半加器用于计算两个单独的二进制位的和，而全加器用于计算两个二进制位和一个进位位的和。它们在计算机的运算过程中起着重要的作用，是理解计算机中加法运算原理的基础。

半加器通过异或门和与门的组合实现，而全加器则是在半加器的基础上扩展而成，通过多个半加器和一个或门组合实现。它们的应用不仅局限于计算机中的加法运算，还可以用于其他数字电路的设计。

通过深入学习和理解二进制半加器和全加器的原理和应用，我们可以更好地理解计算机的运算过程，为后续的学习和应用打下坚实的基础。

合集下载

组合逻辑电路原理概述及作用分析

组合逻辑电路原理概述及作用分析

组合逻辑电路原理概述及作用分析

组合逻辑电路概述： 数字电路根据逻辑功能的不同特点，可以分成两大类，一类叫组合逻辑电路

(简称组合电路)，另一类叫做时序逻辑电路(简称时序电路)。组合逻辑电路在逻

辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状

态无关。而时序逻辑电路在逻辑功能上的特点是任意时刻的输出不仅取决于当

时的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。

 1.半加器与全加器

 ①半加器

 两个数A、B相加，只求本位之和，暂不管低位送来的进位数，称之为半加。

 完成半加功能的逻辑电路叫半加器。实际作二进制加法时，两个加数一般都

不会是一位，因而不考虑低位进位的半加器是不能解决问题的 。 ②全加器

 两数相加，不仅考虑本位之和，而且也考虑低位来的进位数，称为全加。实

现这一功能的逻辑电路叫全加器 。 2.加法器

 实现多位二进制数相加的电路称为加法器。根据进位方式不同，有串行进位

加法器和超前进位加法器两种 。 ①四位串行加法器：如T692。优点：电路简单、连接方便。缺点：运算速度

不高。最高位的计算，必须等到所有低位依此运算结束，送来进位信号之后才

能进行。为了提高运算速度，可以采用超前进位方式 。

实验四 四位二进制全加器

实验四 四位二进制全加器

本科学生实验报告

学号 姓名

学院 物理与电子信息学院

专业、班级 10物理A

实验课程名称 数字电路技术试验

教师及职称 张超（讲师）

开课学期 2012 至 2013 学年 上 学期

填报时间 2012 年 09 月 日

云南师范大学教务处编印 实验序号 4 实验名称 四位二进制全加器

实验时间 2012.10.9 实验室 同析3幢215

一．实验预习

1．实验目的

1、 掌握中规模集成电路四位全加器的工作原理及其逻辑功能。

2、 学习全加器的应用。

2．实验原理、实验流程或装置示意图

1、 74LS283四位全加器

它是由与或非门及反相器组成的采用串行进位形式的四位全加器，其引脚见附录。

按图8-1接线。

图8-1

2、 用74LS283四位全加器实现BCD码到余3码的转换

将每个BCD码加上0011，即可得到相应的余3码。故应按图8-2接线。

图8-2

3． 实验设备及材料

1.SAC-DS4数字逻辑电路实验箱 1个

2.万用表 1块

3.74LS283 四位二进制全加器 1片

4．实验方法步骤及注意事项

用开关按表8-1设置输入A1-A4、B1-B4、C0的状态，借助指示灯观测输出F1-F4、C4的状态，并记入表8-1中。

表8-1

输 入 输 出

A4 A3 A2 A1 B4 B3 B2 B1 C0 F4 F3 F2 F1 C4

一位二进制全加器

一位二进制全加器

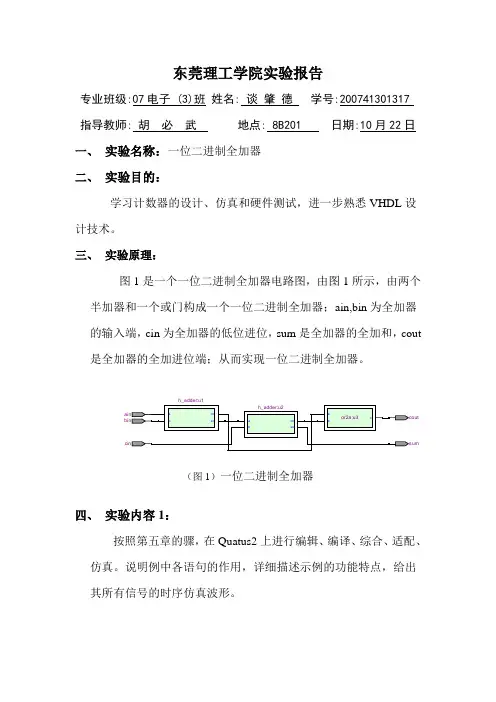

东莞理工学院实验报告
