机械CAD复习题
单项选择题。
您的姓名： [填空题] *
_________________________________
1、A3图幅的尺寸是：（） [单选题] *
A.420×594 mm
B.297×210 mm
C.420×297mm(正确答案)
D.297×594 mm
2、已知图纸比例为5:1，图纸上测量长度为62.5，标注长度为20，该特征的实际长度为：（） [单选题] *
A.100
B.62.5
C.20(正确答案)
D.25
3、以下说法正确的是：（） [单选题] *
A.标题栏中的字体为草书字体仿宋
B.图框格式中必须预留装订边
C.图形大小与机件真实大小相同
D.图样尽量采用1:1的比例(正确答案)
6、图纸以1:1比例打印，标题栏内显示比例为1:2，用直尺测得一尺寸为20，对应零件的实际尺寸为：（） [单选题] *
A.20mm
B.40mm(正确答案)
C.10mm
D.20cm
10、图形比例 10:1 是什么比例？图中尺寸15，实际尺寸多大？（） [单选题] *
A. 缩小比例、1.5
B.放大比例、150
C. 缩小比例、150
D.放大比例、1.5(正确答案)
11、一张完整的零件图包括：一组图形、完整尺寸、（）和标题栏。 [单选题] *
A.技术要求(正确答案)
B.总体尺寸
C.明细栏
D.零件序号
12、六个基本视图仍然保持长对正、高平齐、（）的三等投影关系。 [单选题] *
A.宽相等(正确答案)
B.左右等高
C.前后一致
D.上下对齐
13、在技术要求中，全部倒角C0.5的含义是（）。 [单选题] *
A.轴向距离0.5，与轴线夹角45°(正确答案)
B.轴向距离0.5，与轴线夹角60°
C.轴向距离0.5，与轴线夹角任意角度。
D.轴向距离1，与轴线夹角任意角。
14、在基本视图中，由后向前投影得到的视图是（）。 [单选题] *
A.基本视图
B.右视图
C.主视图
D.后视图(正确答案)
15、滚动轴承的基本代号6210中的6是指（）。 [单选题] *
A.尺寸系列代号
B.内径代号
C.前置代号
D.类型代号(正确答案)
16、采用（）原图所采用的比例画出视图中细小结构的方法称为局部放大图。 [单选题] *
A.大于(正确答案)
B.等于
C.不等于
D.小于
17、以下说法错误的是：（） [单选题] *
A.在较小的图形上可以用细实线代替细点画线
B.点画线和虚线重合时,按先点画线后虚线的顺序选用(正确答案)
C.物体的真实大小与图形大小和准确程度无关
D.尺寸界限过尺寸线2-3mm
18、各种图线重合时，线型的选用顺序为：（） [单选题] *
A.粗实线>虚线>点画线(正确答案)
B.点画线>粗实线>虚线
C.点画线>虚线>粗实线
D.粗实线>点画线>虚线
19、绘制物体轴线及对称中心线采用的线型为：（） [单选题] *
A.粗实线
B. 虚线
C.双点画线
D.细点画线(正确答案)
20、关于尺寸标注说法错误的是:（） [单选题] *
A.尺寸界限可以用轮廓线或轴线代替
B.尺寸线可以用轮廓线或轴线代替(正确答案)
C.每一尺寸在图样中一般只标注一次
D.物体的真实大小只与图样上的尺寸标注有关
21、当前所示图纸为（） [单选题] * A.中心投影法(正确答案)
B.正投影法
C.斜投影法
D.以上都不是
26、阀体内部主要结构形状为（）
[单选题] *
A.圆柱面和圆球面(正确答案)
B.圆柱面
C.圆球面 D.圆锥面
27、正方形法兰上有（ ）个圆孔，菱形法兰上有（）个螺孔。 [单选题] *
A.4、4
B.4、2(正确答案)
C.6、2
D2、2
28.阀体上与阀盖连接部分的结构形状是（）。 [单选题] *
A.长方形
B.正方形(正确答案)
C.圆形
D.椭圆形
29、俯视图中标注为 2×M6 的螺纹孔，用于（）。 [单选题] *
A.连接压盖(正确答案)
B.安装限位板
C.控制限位板
D.固定板手
30、关于左视图采用的表达方法，下列说法正确的是（）。 [单选题] *
A.局部剖视图(正确答案)
B.局部视图
C.向视图
D.视图
31、阀体采用了下列表达方法，说法正确的是A（ ）。 [单选题] *
A.全剖、简化画法、局部剖视图、基本视图、局部放大图(正确答案)
B.全剖、半剖、基本视图、向视图、局部放大图
C.全剖、半剖、局部剖视图、向视图、局部放大图
D.全剖、局部剖视图、基本视图、局部放大图、向视图
32、为了清晰地表达密封槽的结构和标注尺寸，采用了（）来表达。 [单选题] *
A.局部放大图(正确答案)
B.断面图
C.局部剖视图
D.夸大画法
33、关于 B 图，下列说法正确的是（）。 [单选题] *
A.简化画法(正确答案)
B.向视图
C.基本视图
D.右视图
34、下图所示，关于绿颜色的曲线，下列说法正确的有（）。 *
A.表示两个圆柱孔相贯线的投影 B.表示一条空间曲线的投影(正确答案)
C.画法错误，不应画该曲线 D.表示圆柱孔与内圆球面截交线的投影
35、阀体长度方向的主要尺寸基准为（）。 [单选题] *
A.SR35 球面的球芯(正确答案)
B.阀体最左端面
C.阀体最右端面
D.{QF001-011}孔左端面
36、尺寸“4×Φ18 通孔 EQS”中的 EQS 表示（）。 [单选题] *
A.均布(正确答案)
B.相等
C.质量等级
D.在同一个圆周上
37、左视图中的尺寸 78，是（）尺寸。 [单选题] * A.4 个Φ11 孔的定位(正确答案)
B.4 个Φ11 孔的定形
C.4 个Φ18 孔的定位
D.“2×M6”螺孔的定位
39、关于“技术要求”，下列说法正确的是（）。 [单选题] *
A.“铸造圆角 R3~5”是铸造工艺要求(正确答案)
B.“时效处理”不属于热处理
C.“铸造圆角 R3~5”是加工工艺要求
D.“时效处理”一定要加热

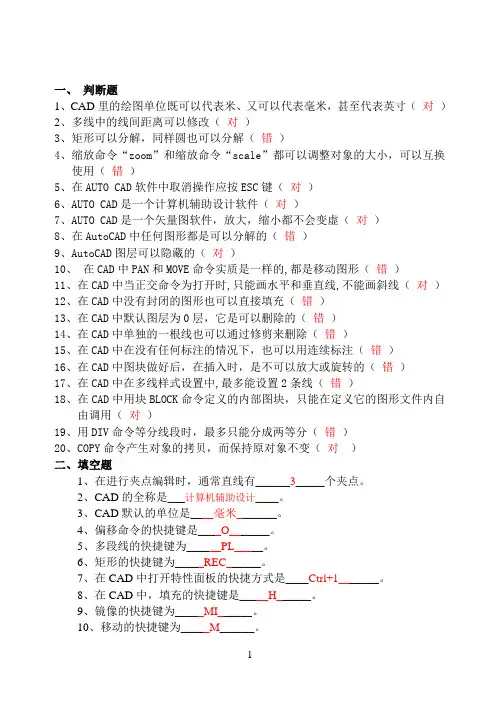

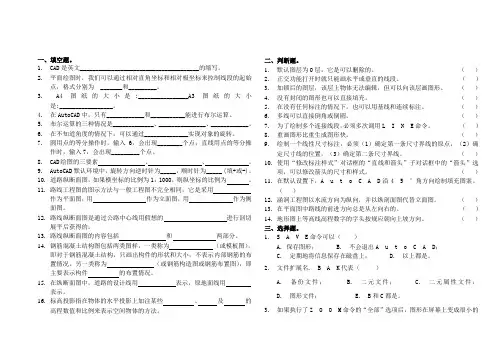

二、判断题。
1、line是绘制直线命令。 [判断题] *
对(正确答案)
错
2、0层不可以被删除。 [判断题] *
对(正确答案)
错
3、可以通过输入快捷键“TF”打开图幅设置。 [判断题] *
对(正确答案)
错
4、关闭图层和冻结图层上的对象在屏幕上可见。 [判断题] * 对
错(正确答案)
5、图层被锁定后,在该层上的图形实体不被显示也不能被打印。 [判断题] *
对
错(正确答案)
6、AutoCAD只能打开扩展名为．DWG的文件。 [判断题] *
对
错(正确答案)
7、形位公差标注的快捷键是XW。 [判断题] *
对(正确答案)
错
8、使用图形命令时(如移动、阵列等)可以先点命令，再选图形，也可首先选图形，再点命令。 [判断题] *
对(正确答案)
错
9、在标准制图中，每张图纸都应该画出标题栏，位置应位于图样的右下角。 [判断题] *
对(正确答案)
错
10、在CAD中，可采用鼠标中键滚轮代替图标菜单中的缩放操作。 [判断题] *
对(正确答案)
错
