UML时序图-TimingDiagram

UML时序图.图形符号的概述

时序图是用来显示交互的UML交互图，当图的主要目的是为了解释时间。时序图关注条件的变化在时间轴中沿直线的生命线。时序图描述个体量词和量词行为相互作用，注重在模拟条件下的生命线事件引起变化的时间。

生命线 (Lifeline)

生命线是一个命名元素，它代表交互中的单个参与者。而部分和结构特点有多样性大于1，生命线代表只有一个相互作用的实体。请参见序列图中的生命线以获取详细信息。

计时图上的生命线由分类器的名称或它所代表的实例表示。它可以放置在图框或“泳道”。

代表系统和病毒实例生命线。

状态或条件时间线 (State or Condition Timeline)

时序图可以显示参与分类或属性状态，或一些测试的条件，如一个属性离散或枚举值。

时序图可以显示参与者的离散状态或状态。

时间表显示病毒在休眠、传播、触发和执行状态之间改变状态。

UML还允许状态/条件维度是连续的。它可以用于实体经历连续状态变化的场景，如温度或密度。

期间约束 (Duration Constraint) 持续时间约束是指一个持续时间间隔的区间约束。持续时间间隔是用于确定约束是否满足的持续时间。

持续时间约束的语义是从约束继承的。如果约束被违反，则跟踪变成负，这意味着系统被认为是失败的。

持续时间约束显示为持续时间间隔与其所约束的结构之间的一些图形关联。

持续时间约束的例子-冰应该融化成水在1至6分钟。

冰应该在1到6分钟融化成水。

时间约束 (Time Constraint)

时间约束是指一个时间间隔的区间约束。时间间隔是用于确定约束是否满足的时间表达式。

时间约束的语义是从约束继承的。约束被侵犯的所有痕迹都是负迹，即，如果它们发生，系统被认为是失败的。

时间约束被显示为一个时间间隔和它所约束的结构之间的图形关联。通常，这种图形关联是一个小行，例如，在发生规范和时间间隔之间。

时间约束的例子-人应该醒来早上5:40和早上6点之间。

人应该醒来早上5:40和早上6点之间

破坏的发生 (Destruction Occurrence)

破坏发生是一个消息事件，它表示生命线描述的实例的破坏。它可能会导致后续销毁由该对象拥有的其他对象。在给定生命线的销毁事件之后，不会出现其他事件。

符号 (Notation)

销毁事件用一个在时间轴末端的x的形式来描述生命线终止。

病毒生命线终止

历史 (History)

事件发生的完整UML名称是销毁发生规范。直到UML 2.4，它被称为破坏事件和早期停止。

其他UML时序图资源

How to Draw Timing Diagram?

Timing diagram in Visual Paradigm

What is Timing Diagram?

Timing Diagram Examples

合集下载

UML建模_时序图

UML建模_时序图

UML建模之时序图（Sequence Diagram）

一、时序图简介（Brief introduction）

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

对象（Object）

生命线（Lifeline）

控制焦点（Focus of Control）

消息（Message）

自关联消息（Self-Message）

Combined Fragments

三、时序图实例分析（Sequece

Diagram Example Analysis）

时序图场景

时序图实例

时序图实例分析

四、总结（Summary）

一、时序图简介（Brief introduction）

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

系统角色，可以是人、及其甚至其他的系统或者子系统。

对象（Object）

对象包括三种命名方式：

第一种方式包括对象名和类名；

第二中方式只显示类名不显示对象名，即表示他是一个匿名对象；

第三种方式只显示对象名不显示类明。

生命线（Lifeline）

生命线在顺序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间，如下图

控制焦点（Focus of Control）

控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示，如下图。

消息（Message）

消息一般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）.如下图所示：

UML建模之时序图(Sequence Diagram)5 - 灵动生活 - 博客园

UML建模之时序图(Sequence Diagram)5 - 灵动生活 - 博客园

灵动生活

灵动而生活：基于Net平台，专注电子商务解决方案;项目管理SCRUM CMMI

UML建模之时序图（Sequence Diagram）

一、时序图简介（Brief introduction）

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

对象（Object）

生命线（Lifeline）

控制焦点（Focus of Control）

消息（Message）

自关联消息（Self-Message）

Combined Fragments

三、时序图实例分析（Sequece Diagram Example Analysis）

时序图场景

时序图实例

时序图实例分析

四、总结（Summary）

一、时序图简介（Brief introduction）

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间

消息交互的顺序。时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等

等。

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

系统角色，可以是人、及其甚至其他的系统或者子系统。

对象（Object）

对象包括三种命名方式：

第一种方式包括对象名和类名；

第二中方式只显示类名不显示对象名，即表示他是一个匿名对象；

第三种方式只显示对象名不显示类明。

生命线（Lifeline）

生命线在顺序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间，如下图

控制焦点（Focus of Control）

控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示，如下图。博客

园首页新闻新随

笔联系管理订阅

随笔-203 文章-2 评论-977 公告

Welcome to My BLog

UML 图书馆理系统 用例图、时序图、协作图。。。

UML 图书馆理系统 用例图、时序图、协作图。。。

武 夷 学 院

实验报告

数学与计算机系

课程名称： 软件工程

实验题目： 图书管理系统的分析与设计

学生班级： 09级计科一班

学生姓名： 郭威

学生学号： 20094011020

指导教师： 蓝天明

完成日期： 2012/09/25 图书管理系统的分析与设计

1.实验目的和要求

本实验目的在于灵活运用用例图、类图、对象图、活动图、顺序图、通信图、时序图、状态图完成图书管理系统的分析与设计。

2.实验原理

在图书管理系统设计中，使用各种UML图，从各个侧面分析系统:

1）静态图：用例图、类图、对象图、组件图和部署图；

2）动态图：顺序图、协作图和活动图。

3.主要仪器设备（软件）

实验硬件：PC机。

实验软件：Windows操作系统、RationalRose2003。

4.实验内容及步骤

1）设计图书管理系统的基本功能，完成用例图；

1、图书管理员用例：

2、借阅者用例：

3、系统管理员用例：

2）构造用例对应的活动图；

管理员活动图：

借阅者活动图：

3）拟定系统需要的实体类、界面类等，绘制类图、对象图；

4）设计类之间相互的调用，绘制时序图、状态图。

时序图：

: admin:系统管理员 :

LendBookForm : title : item : Loan : borrower1: 1:lead item2: find(string)3: return true4: find-on-title5: return true6: borrow information7: return true8: lead book

状态图： : admin:系统管理员 : LendBookForm : item : title : borrower : Loan2: find(string)3: updata()4: borrow information5: lead book1: borrow book

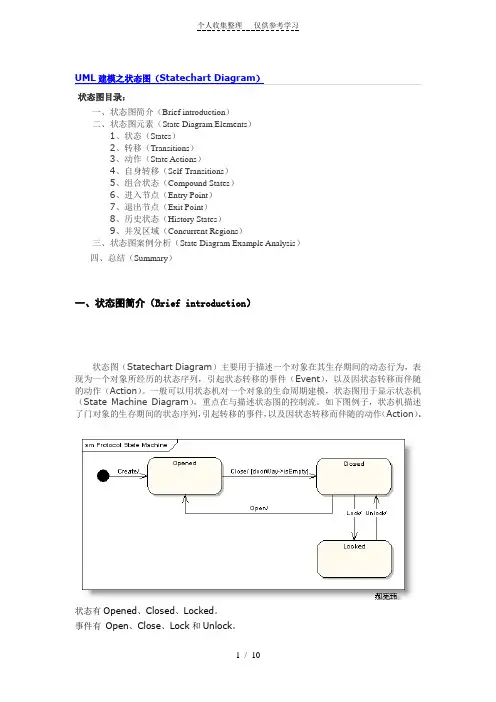

UML建模之状态图(StatechartDiagram)
