电缆铺设质量保障措施

电气电缆工程施工质量保证措施

一、电缆的检查验收

（一）电缆的质量有时会出现一些问题。有些问题在生产过程及出厂试验时也未能发现，如果安装时不及时觉察，在投入运行后，就会造成严重的故障。所以在电缆敷设以前，应该详细检查电缆质量。

（二）电缆的质量检查分作电气性能和物理性能检查。电气性能检查主要是通过电气试验来检定；物理性能主要是通过结果检查、工艺检查、材料检查等内容来检定。

（三）对电缆电气性能的检查，应在监理工程师的监督下，采取需要数量的样本送有资质的质量检测机构进行检测。

（四）对电缆物理性能的检查，首先应从整盘电缆的末端割下一段样品，从最外层开始至缆芯逐层进行剖验，具体项目如下：

1、多芯扇形线芯断面对称性检查

扇形线芯电缆应符合下述要求；

（1）扇形短轴应通过电缆的几何中心，

（2）其歪曲角不宜超过100-150 ；

（3）查看缆芯形状与结构是否与制造厂提供的规格相符。

对称性测量如图所示。

2、电缆外护套检查

（1）外被层的检查

用游标卡尺在同一截面上相互垂直的两个方向测量其外径，取其平均值，其值应符合国家有关标称要求；同时剥外被层时，检查浸渍液应使麻绳相互粘牢，不可过稀或过浓。

（2）内衬层的检查

其检查方法同外被层。内衬层应紧贴在金属护套上粘附紧密，不应有皱褶或隆起。

3、绝缘层的检查

（1）外表检查

纸带应包缠整齐紧固，没有凹陷、皱褶、裂口、擦伤等情况；浸渍油不应有结晶和受潮现象。

（2）绝缘厚度的检查

可用千分尺直接量取其绝缘厚度，同时还应测量其外径、纸层数目，每层绝缘的

厚度、宽度及缠绕方向和包缠方式是否符合制造厂的规定。

（3）重合间隙检查

绝缘纸在不少于一个节距长度内的间隙，如不被它上一层绝缘纸遮盖住，即为一个重合间隙。电压在6KV及以上的电缆不允许有超过三层以上的纸带重合间隙。

4、导电线芯检查

（1）检查导电线芯时，应注意导线表面是否平整光滑，有没有倒刺、裂罅、卷转、擦伤等情况。导电线芯的表面不应有过多氧化现象。

电气电缆工程施工质量保证措施

施工质量保证措施在电气电缆工程中至关重要。为保证电缆质量，需要进行详细的检查验收。电缆的质量检查包括电气性能和物理性能检查。电气性能检查需要在监理工程师的监督下，采用数量充足的样本送有资质的质量检测机构进行检测。而对电缆物理性能的检查，则需要从整盘电缆的末端割下一段样品，从最外层开始至缆芯逐层进行剖验。

在物理性能检查中，需要对多芯扇形线芯断面对称性、电缆外护套、绝缘层和导电线芯进行检查。对于多芯扇形线芯断面对称性的检查，需要注意扇形短轴是否通过电缆的几何中心，歪曲角是否超过100-150，以及缆芯形状和结构是否与制造厂提供的规格相符。对于电缆外护套的检查，需要测量其外径，确保其符合国家有关标称要求，同时也需要检查浸渍液是否使麻绳相互粘牢，不可过稀或过浓。绝缘层的检查需要注意纸带是否整齐紧固，是否有凹陷、皱褶、裂口、擦伤等情况，以及浸渍油是否有结晶和受潮现象。对于导电线芯的检查，需要注意导线表面是否平整光滑，有没有倒刺、裂罅、卷转、擦伤等情况，以及表面是否有过多氧化现象。

电缆敷设是电缆工程中不可或缺的一部分。直埋敷设是一种常用的敷设方法，它可以沿已选定的路线挖掘沟道，然后把电缆埋在地下沟道内。由于电缆直接埋在地下，不需要其他设施，故施工简单，造价低，电缆散热好。因此，当电缆根数较少、敷设距离较长时，多数情况下会采用直埋敷设方法。

1.为了保护直埋电缆，需要在电缆上下方铺设100mm厚的软土或砂层，并加盖混凝土保护板或砖，覆盖宽度应超过电缆两侧各50mm。

2.在清理沟内杂物后，需在沟底铺上100mm厚的软土或砂层，以备敷设电缆。

3.电缆敷设时可采用人力牵引或机械牵引。对于较重的电缆，建议采用机械牵引，而对于较短较轻的电缆，则宜采用人力牵引。

4.电缆的机械牵引常用慢速卷扬机直接牵引。在牵引过程中，需注意滚轮是否翻倒，张力是否适当，并特别注意电缆是否被刮伤或压扁等不正常现象。

表C2-2

技术、安全交底记录

施工单位： 年 月 日 编号：

工程名称 交底部位 共 页

第 页

交底内容:

电缆敷设质量管理

依据标准:

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本质量管理适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设.

2、施工准备

2.1设备及材料要求:

2.1.1所有材料规格型号及电压等级应符合设计要求,并有产品合格证.

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆轴应完好无损.

2.1.3电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象.油浸电缆应密封良好,无漏油及渗油现象.橡套及塑料电缆外皮及绝缘层无老化及裂纹.

2.1.4各种金属型钢不应有明显锈蚀,管内无毛刺.所有紧固螺栓,均应采用镀锌件.

2.1.5其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求.

2.2主要机具:

2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶.

2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具.

2.2.3无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机作通讯联络).

2.3作业条件:

2.3.1土建工程应具备下列条件:

2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格.

2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束,电缆沟排水畅通,无积水. 表C2-2

技术、安全交底记录

施工单位： 年 月 日 编号：

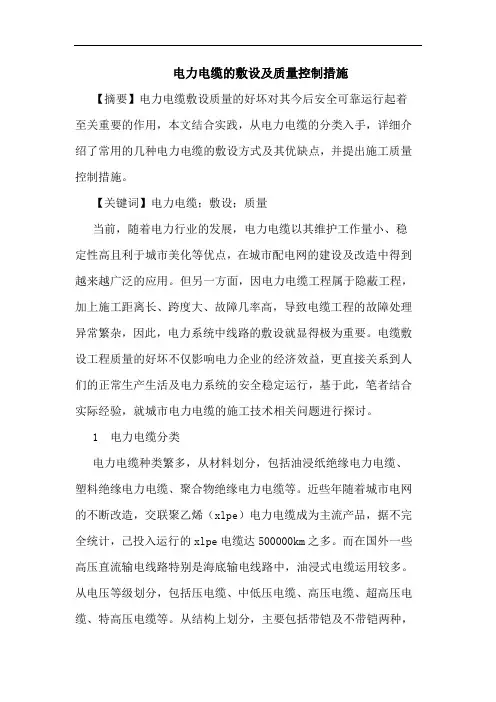

电力电缆的敷设及质量控制措施

【摘要】电力电缆敷设质量的好坏对其今后安全可靠运行起着至关重要的作用，本文结合实践，从电力电缆的分类入手，详细介绍了常用的几种电力电缆的敷设方式及其优缺点，并提出施工质量控制措施。

【关键词】电力电缆；敷设；质量

当前，随着电力行业的发展，电力电缆以其维护工作量小、稳定性高且利于城市美化等优点，在城市配电网的建设及改造中得到越来越广泛的应用。但另一方面，因电力电缆工程属于隐蔽工程，加上施工距离长、跨度大、故障几率高，导致电缆工程的故障处理异常繁杂，因此，电力系统中线路的敷设就显得极为重要。电缆敷设工程质量的好坏不仅影响电力企业的经济效益，更直接关系到人们的正常生产生活及电力系统的安全稳定运行，基于此，笔者结合实际经验，就城市电力电缆的施工技术相关问题进行探讨。

1 电力电缆分类

电力电缆种类繁多，从材料划分，包括油浸纸绝缘电力电缆、塑料绝缘电力电缆、聚合物绝缘电力电缆等。近些年随着城市电网的不断改造，交联聚乙烯（xlpe）电力电缆成为主流产品，据不完全统计，己投入运行的xlpe电缆达500000km之多。而在国外一些高压直流输电线路特别是海底输电线路中，油浸式电缆运用较多。从电压等级划分，包括压电缆、中低压电缆、高压电缆、超高压电缆、特高压电缆等。从结构上划分，主要包括带铠及不带铠两种，

其中，带铠的又可分为钢带和钢丝构成，钢带铠装主要用于直埋电缆，其作用主要为抵抗外界压力，不带铠的主要运用于户内有良好防护的地方。

2 电力电缆敷设方式

电缆工程敷设方式的选择应结合工程的环境特点、条件以及电缆类型、数量等因素综合确定，并严格遵循运行可靠、便于维护的要求及经济技术合理的原则。总的来说，敷设方式主要有如下几种，即直埋敷设、排管敷设、电缆沟敷设、隧道敷设、水下敷设以及上述方式交互结合的方式敷设，具体的敷设方法包括人力敷设及机械敷设两种。依照笔者经验，当前我国城镇电缆线路的敷设方式主要采用直埋敷设、排管敷设及电缆沟敷设，各敷设方式的优缺点及施工要点具体如下：
