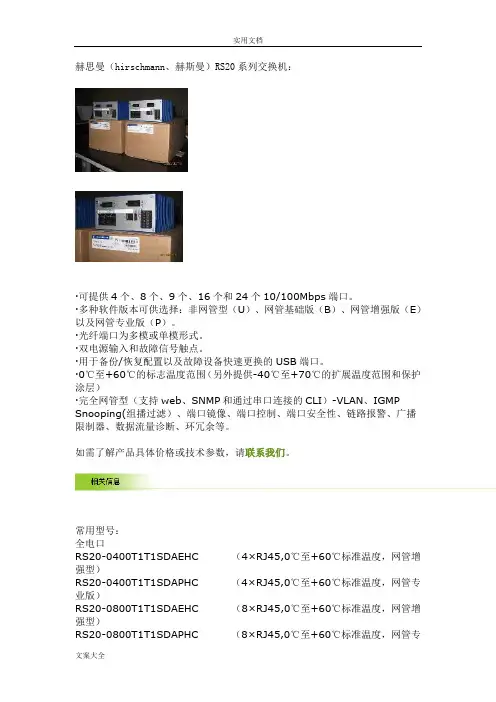

文案大全 赫思曼（hirschmann、赫斯曼）RS20系列交换机：
·可提供4个、8个、9个、16个和24个10/100Mbps端口。
·多种软件版本可供选择：非网管型（U）、网管基础版（B）、网管增强版（E）以及网管专业版（P）。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的USB端口。
·0℃至+60℃的标志温度范围（另外提供-40℃至+70℃的扩展温度范围和保护涂层）
·完全网管型（支持web、SNMP和通过串口连接的CLI）-VLAN、IGMP
Snooping(组播过滤）、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
如需了解产品具体价格或技术参数，请联系我们。
常用型号：
全电口
RS20-0400T1T1SDAEHC （4×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-0400T1T1SDAPHC （4×RJ45,0℃至+60℃标准温度，网管专业版）
RS20-0800T1T1SDAEHC （8×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-0800T1T1SDAPHC （8×RJ45,0℃至+60℃标准温度，网管专实用文档
文案大全 业版）
RS20-1600T1T1SDAEHC （16×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-1600T1T1SDAPHC （16×RJ45,0℃至+60℃标准温度，网管专业版）
RS20-2400T1T1SDAEHC （24×RJ45,0℃至+60℃标准温度，网管增强型）
RS20-2400T1T1SDAPHC （24×RJ45,0℃至+60℃标准温度，网管专业版）
多模光纤
百通赫斯曼网络系统国际贸易（上海）有限公司
1
北京地铁十五号线
DCS主控系统
Hirschmann交换机配置指南
百通赫斯曼网络系统国际贸易（上海）有限公司
2
本文件（包括附录）的知识产权归Belden公司所有。如无授权，请勿复制或传播。
本文件的使用范围仅局限于北京地铁15号线工程。本文件只能被上海百通公司（Belden）和北京交大微联公司用于北京地铁15号线工程DCS主控系统Hirschmann网络设备的配置指导。 百通赫斯曼网络系统国际贸易（上海）有限公司
3 目录
1 项目概况 4
1.1 项目背景 4
1.2 DCS控制系统简介 4
1.3 网络管理系统简介 5
2 配置准备 6
2.1 硬件准备 6
2.2 软件准备 6
3 交换机Web配置界面简介 8
1 赫斯曼系列交换机配置及使用说明
一． MACH4002系列模块化核心交换机
MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能，220VAC冗余供电,0～70℃工作范围。
MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220VAC冗余供电,0～70℃工作范围。
1． 设备的安装和拆卸：
MACH4002系列核心交换机： 该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G—L3P
下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示： 2
交换机的背面为基本电源模块安装位置，如下图所示：
2． 设备的配置:
设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V。24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）； 4。使用自动设置适配器ACA21(USB接口)
常用的配置方法：1。通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JAVA 1。3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼系列交换机配置及使用说明
一． MACH4002系列模块化核心交换机
MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。设备自带16个千兆端口，其中8个为光、电互换Combo端口。最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1． 设备的安装和拆卸：
MACH4002系列核心交换机： 该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P
下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：
交换机的背面为基本电源模块安装位置，如下图所示：
2． 设备的配置：
设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）
常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，并选择保存； 3.
