一、油浸式变压器

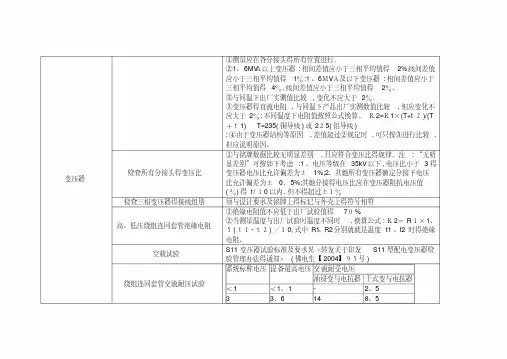

序号 项目 周期 要求 说明
1 绝缘油外状 3年 透明、无杂质或悬浮物 外观目视
2 绝缘油击穿电压 3年 ≥30kV 电极形状应严格按相应试验方法的规定执行，表中指标是指对平板电极而言，对球形和球盖形电极应考虑换算。
3 绕组直流电阻 1）3年
2）大修后
3）无载分接开关变换分接位置
4）有载分接开关检修后
5）必要时 1）1600kVA以上变压器：相间差值应小于三相平均值的2%，线间差值应小于三相平均值的1%；
2）1600kVA及以下变压器：相间差值应小于三相平均值的4%，线间差值应小于三相平均值的2%；
3）比以前相同部位测得值比较，其变化不应大于2%。 1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，则与以前相同部位测得值比较，其变化不应大于2％；
2）不同温度下电阻值按照公式换算。R2=R1×（T+t2）/（T+t1）
T=235（铜导线）或225（铝导线）。
3）有载分接开关宜在所有分接处测量，无载分接开关再运行分接处测量。
4 绕组连同套管的绝缘电阻 1）3年
2）大修后
3）必要时 绝缘电阻换算至同一温度下，与前一次测试结果相比应无显着变化，一般不低于上次值的70% 1）使用2500V或5000V兆欧表；
2）测量前对被试绕组应充分放电；
3）测量温度以顶层油温为准，各次测量时的温度应尽量接近；
4）必要时，如：
——运行中油介损不合格或油中水分超标；
——渗漏油等可能引起变压器受潮的情况。
5 绕组连同套管的交流耐压试验 1）10kV及以下：6年
2）更换绕组后 全部更换绕组时，按出厂试验电压值；部分更换绕组时，按出厂试验电压值的0.8倍 10kV按35kV×0.8=28kV进行
6 铁芯及夹件绝缘电阻 1）3年
2）大修后
3）必要时 1）与以前测试结果相比无显着差别
2）运行中铁芯接地电流一般不应大于0.1A 1）采用2500V兆欧表（对运行年份久的变压器可用1000V兆欧表）；
10kv局部放电试验标准
一、引言
局部放电试验是电器设备性能和绝缘性能测试中的重要环节之一、其目的是测量介质中存在的不均匀性和绝缘系统中的局部放电水平，以评估电器设备的绝缘性能。本标准旨在规定10kV电器设备的局部放电试验方法和评估指标，以确保设备的安全可靠运行。
二、适用范围
本标准适用于额定电压在10kV及以下的电器设备，包括变压器、开关设备、电缆、绝缘材料等。
三、试验设备和仪器
1.试验电源：额定电压10kV，额定频率50Hz的交流电源。
2.放电检测系统：包括高压电容、耦合装置、放大器和记录设备等。
3.外部电源：用于供应试验设备的其他电源需求，如控制电源、辅助电源等。
4.数据记录与分析系统：用于记录和分析试验数据，并生成评估报告。
四、试验准备
1.设备检查：检查试验设备是否完好，未出现损坏、破损等情况。
2.试验环境：保持试验环境干燥、清洁，温度不超过40℃。
3.绝缘状态检查：确保试验设备处于合适的绝缘状态，并进行必要的防护措施。 4.试验仪器准备：校准和调整试验仪器，确保其正常工作。
五、试验步骤
1.构建试验回路：将试验设备与试验电源相连，确保电路的可靠性和完整性。
2.建立试验参数：根据试验对象的特性和要求，设定试验电压、试验时间等参数。
3.开始试验：逐步调节试验电压，使其逐渐升高到设定值，并保持一定的试验时间。
4.数据记录：使用数据记录与分析系统记录试验过程中的电压、电流、放电次数等数据。
5.数据分析：对试验数据进行分析，计算和评估局部放电量和放电特征，并比较试验结果与规定的评估指标。
6.处理试验结果：根据试验结果，做出相应的设备判定和处理，如合格、维修或更换等。
六、试验评估指标
1.放电量：根据试验数据计算和评估放电量的大小和分布情况。
2.放电等级：按照国家标准或行业规范指定的放电等级进行评估。
3.绝缘状态：根据试验结果评估设备的绝缘状态，判断其是否合格。
范文.范例.参考
文件产权属XX核电所有,未经书面许可,不得以任何方式复制。
This document is the property of Shandong Nuclear Power Co., Ltd, no part of this document may be
reproduced by any means, nor transmitted without the written permission of the SDNPC. 技术文件
Technical Document
文件类型
Document Type 维修规程
文件编码
Document NO. MTDL-ECS-ETMP-1019 版次
Revision A 总页数
Pages 14
文件简码
Alternate NO. N/A 使用分级
Use
classification U2
适用机组
Unit Applicability SDNL 文件级别
Documentclassification C1
文件所有人
Owner of
Document 维修部电气维修二处处长
10kV干式变压器试验规程
状态 ：试行密级〔Access:无
A 张炜 金丰 赵晓东 郑强
版次
REV. 编制
Prepared by 日期
Date 校核
Checked by 日期
Date 审查
Reviewed by 日期
Date 批准
Approved by 日期
Date .
2 / 11 维修规程-非关键级设备
10kV干式变压器试验规程
MTDL-ECS-ETMP-1019
版次:A
文件产权属XX核电所有,未经书面许可,不得以任何方式复制。
技术文件会签页
会签领导/委员会 签字 日期
会签部门/专业处 部门人员 签字 日期
版次修订记录
版次 日期 说明
A 初次发布 .
3 / 11
目录
目录3
10kv预防性试验标准
1. 试验目的。
10kv预防性试验是为了验证设备在正常运行和异常情况下的绝缘性能，以及对设备的绝缘状况进行评估，确保设备在运行过程中不会出现绝缘击穿，从而保障电力系统的安全稳定运行。
2. 试验对象。
10kv预防性试验适用于各类10kv电力设备，包括变压器、开关设备、电缆、母线等，以及其它与10kv电力系统相关的设备。
3. 试验内容。
3.1 绝缘电阻测试。
在试验过程中，应对设备的绝缘电阻进行测试，以确保设备的绝缘性能符合要求。测试时应根据设备的具体情况选择合适的测试方法和仪器，并对测试结果进行记录和分析。
3.2 绝缘耐压试验。
对设备进行绝缘耐压试验，以验证设备在额定工作电压下的绝缘性能。试验时应严格按照相关标准和规程进行操作，确保试验过程安全可靠。
3.3 泄漏电流测试。
通过对设备的泄漏电流进行测试，可以评估设备的绝缘状态。测试时应注意选择合适的测试方法和仪器，并对测试结果进行分析和评估。
3.4 绝缘波形分析。 通过对设备的绝缘波形进行分析，可以了解设备的绝缘状况和可能存在的问题。在试验过程中，应对绝缘波形进行监测和记录，并对波形进行分析和评估。
4. 试验要求。
4.1 试验前应对试验设备进行检查和准备工作，确保试验过程中设备的安全可靠。
4.2 试验过程中应严格按照相关标准和规程进行操作，确保试验的准确性和可靠性。
4.3 试验结束后应对试验结果进行分析和评估，并对可能存在的问题进行处理和整改。
4.4 试验报告应详细记录试验过程、结果和分析，确保试验数据的可靠性和真实性。
5. 试验注意事项。
5.1 在进行试验前，应对试验设备进行全面检查，确保设备的安全可靠。
5.2 试验过程中应注意操作规程，确保试验的准确性和可靠性。
5.3 试验结束后应对试验结果进行认真分析，确保数据的真实性和可靠性。
6. 结语。
10kv预防性试验是保障电力系统安全稳定运行的重要环节，只有通过严格的试验标准和规程，才能有效评估设备的绝缘性能，及时发现和处理潜在问题，确保设备的安全可靠运行。希望全体工作人员能够严格按照相关标准和规程进行操作，确保试验工作的顺利进行，为电力系统的安全稳定运行提供保障。
