无线遥控器的工作原理

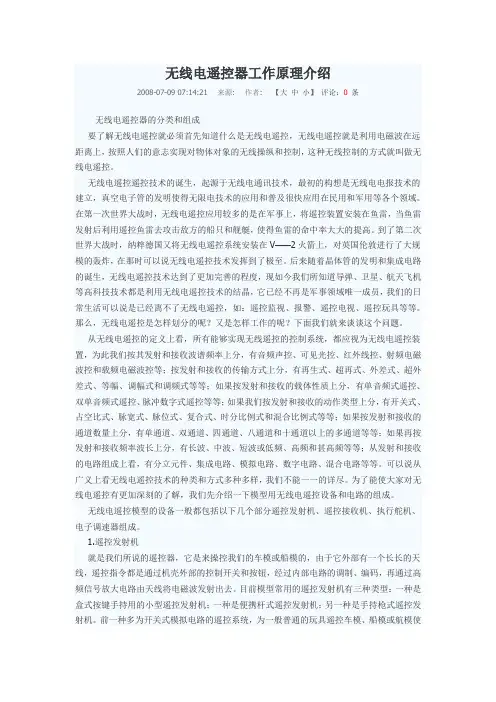

无线电遥控器工作原理介绍

2008-07-09 07:14:21 来源: 作者: 【大 中 小】 评论：0 条

无线电遥控器的分类和组成

要了解无线电遥控就必须首先知道什么是无线电遥控，无线电遥控就是利用电磁波在远距离上，按照人们的意志实现对物体对象的无线操纵和控制，这种无线控制的方式就叫做无线电遥控。

无线电遥控遥控技术的诞生，起源于无线电通讯技术，最初的构想是无线电电报技术的建立，真空电子管的发明使得无限电技术的应用和普及很快应用在民用和军用等各个领域。在第一次世界大战时，无线电遥控应用较多的是在军事上，将遥控装置安装在鱼雷，当鱼雷发射后利用遥控鱼雷去攻击敌方的船只和舰艇，使得鱼雷的命中率大大的提高。到了第二次世界大战时，纳粹德国又将无线电遥控系统安装在V——2火箭上，对英国伦敦进行了大规模的轰炸，在那时可以说无线电遥控技术发挥到了极至。后来随着晶体管的发明和集成电路的诞生，无线电遥控技术达到了更加完善的程度，现如今我们所知道导弹、卫星、航天飞机等高科技技术都是利用无线电遥控技术的结晶，它已经不再是军事领域唯一成员，我们的日常生活可以说是已经离不了无线电遥控，如：遥控监视、报警、遥控电视、遥控玩具等等。那么，无线电遥控是怎样划分的呢？又是怎样工作的呢？下面我们就来谈谈这个问题。

从无线电遥控的定义上看，所有能够实现无线遥控的控制系统，都应视为无线电遥控装置，为此我们按其发射和接收波谱频率上分，有音频声控、可见光控、红外线控、射频电磁波控和载频电磁波控等；按发射和接收的传输方式上分，有再生式、超再式、外差式、超外差式、等幅、调幅式和调频式等等；如果按发射和接收的载体性质上分，有单音频式遥控、双单音频式遥控、脉冲数字式遥控等等；如果我们按发射和接收的动作类型上分，有开关式、占空比式、脉宽式、脉位式、复合式、时分比例式和混合比例式等等；如果按发射和接收的通道数量上分，有单通道、双通道、四通道、八通道和十通道以上的多通道等等；如果再按发射和接收频率波长上分，有长波、中波、短波或低频、高频和甚高频等等；从发射和接收的电路组成上看，有分立元件、集成电路、模拟电路、数字电路、混合电路等等。可以说从广义上看无线电遥控技术的种类和方式多种多样，我们不能一一的详尽。为了能使大家对无线电遥控有更加深刻的了解，我们先介绍一下模型用无线电遥控设备和电路的组成。

路漫漫其修远兮，吾将上下而求索 - 百度文库

1 遥控器工作原理及电路图

1 – 1 概论

遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。

工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。

2 – 1 发射机单元工作原理

图2-1 发射机流程图

发射机单元主要由编码模块及发射机射频模块所组成。当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成

“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。 按键或开关 “编码” 模块 发射机

“射频”模块 7-Pin 天线 控制资料

比例式摇杆 路漫漫其修远兮，吾将上下而求索 - 百度文库

2 2-1-1 编码模块工作原理

图2-1-1 编码模块功能方块

编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E2PROM)以及发射移频键等五个主要外围电路,由4~6个1.5伏特AA电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。

按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。微处理控制单元读取按键资料后即结合“功能设定”,

“变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal)送至发射机射频模块。

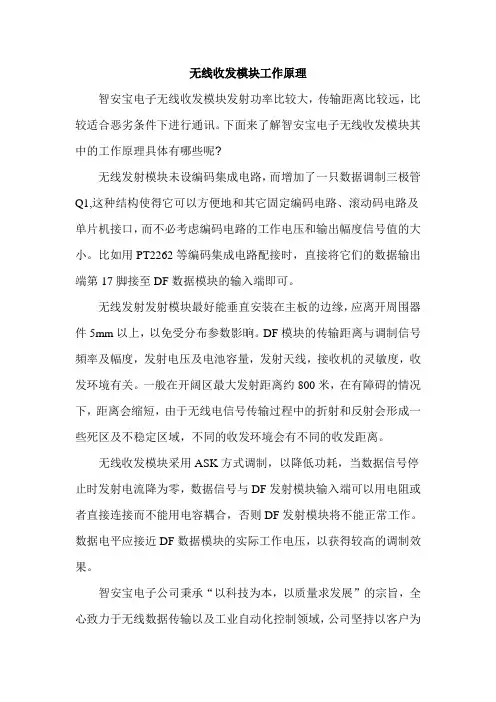

无线收发模块工作原理

智安宝电子无线收发模块发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。下面来了解智安宝电子无线收发模块其中的工作原理具体有哪些呢?

无线发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

无线发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。DF模块的传输距离与调制信号頻率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。

无线收发模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与DF发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则DF发射模块将不能正常工作。数据电平应接近DF数据模块的实际工作电压，以获得较高的调制效果。

智安宝电子公司秉承“以科技为本，以质量求发展”的宗旨，全心致力于无线数据传输以及工业自动化控制领域，公司坚持以客户为关注焦点，质量第一、信誉第一的方针，严格按照ISO9001国际质量管理体系的要求组织生产和管理，全方位的为客户提供“零缺陷”的产品和优质的服务。

中隧股份TBM二公司

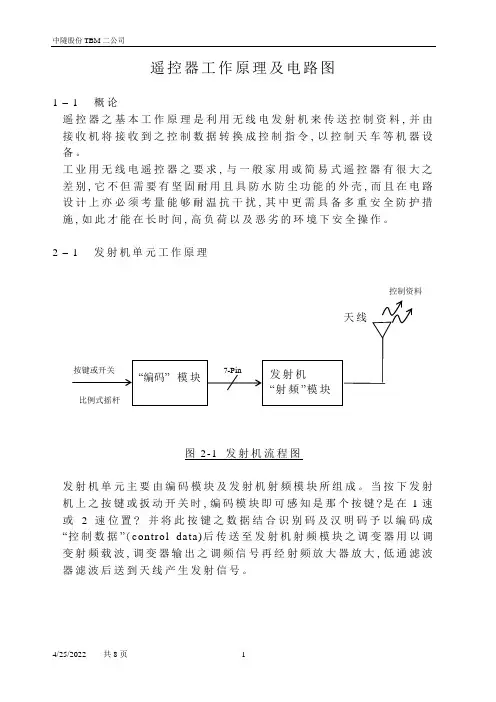

4/25/2022 共8页 1 遥控器工作原理及电路图

1 – 1 概论

遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。

工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。

2 – 1 发射机单元工作原理

图2-1 发射机流程图

发射机单元主要由编码模块及发射机射频模块所组成。当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成

“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。 按键或开关 “编码” 模块 发射机

“射频”模块 7-Pin 天线 控制资料

比例式摇杆 中隧股份TBM二公司

4/25/2022 共8页 2 2-1-1 编码模块工作原理

图2-1-1 编码模块功能方块

编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E2PROM)以及发射移频键等五个主要外围电路,由4~6个1.5伏特AA电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。

按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。微处理控制单元读取按键资料后即结合“功能设定”,
