电工学第七版总结

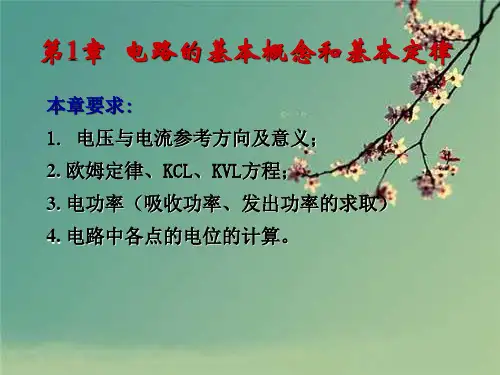

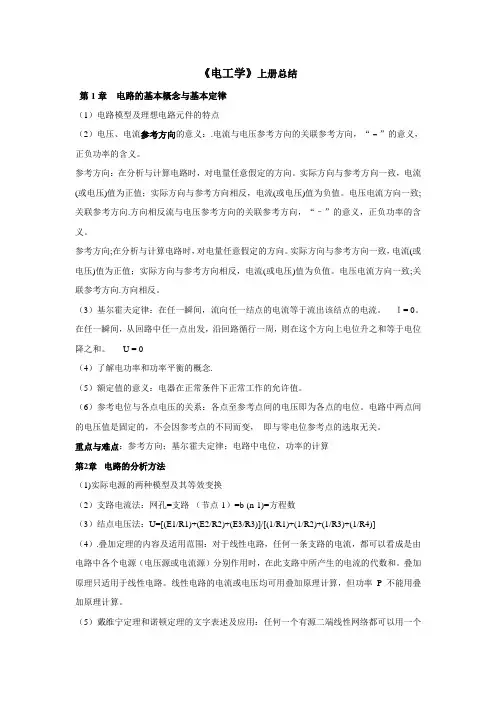

《电工学》上册总结第1章电路的基本概念与基本定律（1）电路模型及理想电路元件的特点（2）电压、电流参考方向的意义：.电流与电压参考方向的关联参考方向，“–”的意义，正负功率的含义。

参考方向：在分析与计算电路时，对电量任意假定的方向。

实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。

电压电流方向一致;关联参考方向.方向相反流与电压参考方向的关联参考方向，“–”的意义，正负功率的含义。

参考方向;在分析与计算电路时，对电量任意假定的方向。

实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。

电压电流方向一致;关联参考方向.方向相反。

（3）基尔霍夫定律：在任一瞬间，流向任一结点的电流等于流出该结点的电流。

Ｉ= 0。

在任一瞬间，从回路中任一点出发，沿回路循行一周，则在这个方向上电位升之和等于电位降之和。

U = 0（4）了解电功率和功率平衡的概念.（5）额定值的意义：电器在正常条件下正常工作的允许值。

（6）参考电位与各点电压的关系：各点至参考点间的电压即为各点的电位。

电路中两点间的电压值是固定的，不会因参考点的不同而变，即与零电位参考点的选取无关。

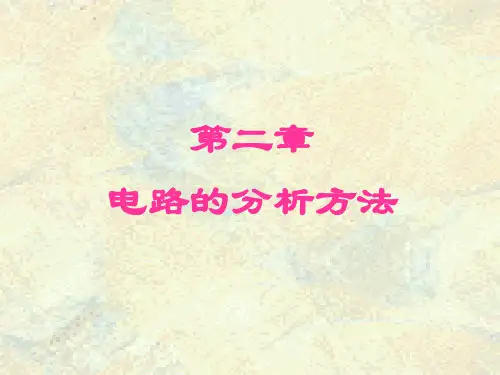

重点与难点：参考方向；基尔霍夫定律；电路中电位，功率的计算第2章电路的分析方法（1)实际电源的两种模型及其等效变换（2）支路电流法：网孔=支路-（节点-1）=b-(n-1)=方程数（3）结点电压法：U=[(E1/R1)+(E2/R2)+(E3/R3)]/[(1/R1)+(1/R2)+(1/R3)+(1/R4)]（4）.叠加定理的内容及适用范围：对于线性电路，任何一条支路的电流，都可以看成是由电路中各个电源（电压源或电流源）分别作用时，在此支路中所产生的电流的代数和。

叠加原理只适用于线性电路。

线性电路的电流或电压均可用叠加原理计算，但功率P不能用叠加原理计算。

（5）戴维宁定理和诺顿定理的文字表述及应用：任何一个有源二端线性网络都可以用一个电动势为E的理想电压源和内阻R0 串联的电源来等效代替。

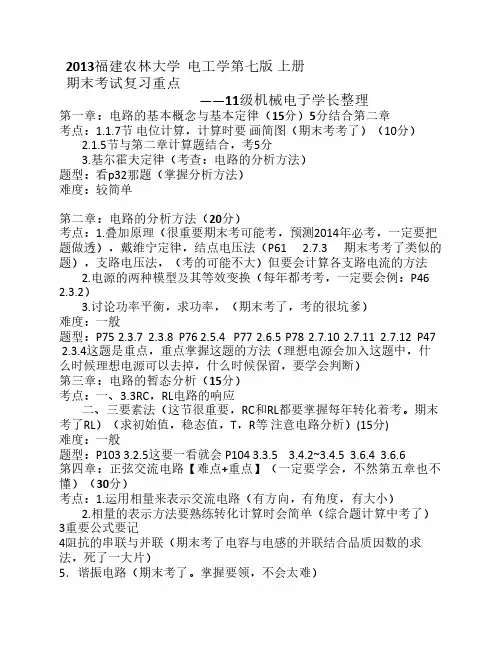

福建农林大学电工学第七版上册《电工技术》期末考试复习重点---权威整理第一章：电路的基本概念与基本定律考点：1.1.7节电位计算，会画简图（期末考考了）（10分）2.1.5节与第二章计算题结合，考5分3.基尔霍夫定律（考查：电路的分析方法）题型：看p32那题（掌握分析方法）难度：较简单第二章：电路的分析方法（25分）考点：1.叠加原理（一定要会，期末考考了，一定要把题做透），戴维宁定律，结点电压法，支路电压法，要会计算各支路电流的方法2.电源的两种模型及其等效变换（必考，一定要会）3.讨论功率平衡，求功率，（期末考了）难度：较简单题型：P77 2.6.5 P61 2.7.3 P78 2.7.10 P47 2.3.4这题是重点，重点掌握这题的方法（理想电源会加入这题中，什么时候理想电源可以去掉，什么时候保留，要学会判断）第三章：电路的暂态分析考点：一、3.3RC，RL电路的响应二、三要素法（整节都要看透，期末考的坑爹啊，我一个字都没写，每一种方法都要掌握）（必考）（求初始值，稳态值，T，R等，会与戴维尔求等效）(15分)难度：一般题型：P104 3.3.2 3.3.5 3.4.1~3.4.6 3.6.3 3.6.7第四章：正弦交流电路【难点+重点】（一定要学会，不然第五章也不懂）考点：1.运用相量来表示交流电路（有方向，有角度，有大小）2.单一参数的交流电路Ps：整章都是重点，最好看的很熟，因为考试大题必考两题。

题型：P164 4.7.4 4.7.6 P162 4.5.4~4.5.15（这十一题中，期末考了两大题，一定要每题都会）第五章：三相电路考点：一、5.2节一定要把那些公式记下来，看题型来记忆：比如例5.2.1 5.2.2 P174二、5.3节，考试重点那些公式，三、5.4节也是那些公式，要背下来还要会应用Ps：考试的时候，不会很难，就是单纯的套公式，所以公式什么含义，怎么套，这个会了那题就没问题了题型：P182 5.2.5 5.4.3（考试重点）第六章~第七章：简答题第一题：(1)直流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；答：I=U/R,I不变，R*I2不变，A加倍，Rm=l/u*A,Rm减半，Φ=F/Rm=N*I/Rm，所以Φ加倍，B=Φ/A，所以B不变(2)交流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；U=4.44fNΦm，Φ不变，Rm减半，F=Φ*Rm，所以F减半，F=N*I,所以I减半，R*I2为1/4(3)直流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：I=U/R不变，所以I2*R不变，Φ=NI/Rm加倍，Rm不变，所以B=Φ/A加倍(4)交流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：U=4.44fNΦm，N加倍，Φm减半，Bm减半，Hm减半，Hm*l=Im*N，所以Im=Hm*l/N 减小至原来的1/4，I减小至原来的1/4，I2*R减小至原来的1/16(5)交流励磁——电源频率减半，电源电压的大小保持不变；解：U=4.44fNΦm,f减半，所以Φm加倍，Bm加倍，Hm加倍，Hm*l=Im*N，所以Im 加倍，I加倍，I2*R增大至原来的4倍(6)交流励磁——频率和电源电压的大小保持不变解：U=4.44fNΦm，f和U同时减半，Φm不变，Bm、Hm、Im、I均不变，所以I2*R不变二、交流和直流电磁铁的区别（1）外观。

电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识15章基本放大电路（共发射极放大电路等）16章集成运算放大器基本运算17章电路中的反馈（主要是负反馈知识）18章直流稳压电源（整流电路，滤波器，稳压电路）以上为模拟电路，以下为数字电路20章门电路及其组合（数字进制编码器译码器）21章触发器知识点及对应例题和习题14章6页半导体特性，N型半导体和P型半导体8页PN结10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析15章38--40页共发射极放大电路，及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3112页电压比较器例16.3.1习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1，16.3.2电压比较器17章132页正反馈和负反馈的判别133---136页负反馈的四种类型141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1，17.2.7，17.2.9负反馈的计算18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合20章222--224页数制的转化227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例259页由逻辑图得状态表例20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3 例20.6.4 269页编码器273页译码器习题20.1.1 20.1.2 进制转换20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页RS触发器。

电工学第七版下册
《电工学第七版下册》是一本介绍电工学基础知识和应用的教材，主要面向电气工程及其自动化、电子信息工程、通信工程、计算机科学与技术等相关专业的本科学生。

《电工学第七版下册》包括电路、电机与电力电子等内容，其中电路部分介绍了电路的基本概念、电路的分析方法、正弦交流电路、三相交流电路、非正弦周期电流电路等内容；电机与电力电子部分介绍了电机的基本原理、各种电机类型及应用、电机控制技术等内容。

此外，还介绍了电力电子技术的基本原理和应用。

此外，《电工学第七版下册》还包括电工材料与安全用电等内容，介绍了各种电工材料的特点和应用，以及安全用电的基本知识和技能。

总的来说，《电工学第七版下册》是一本全面介绍电工学基础知识和应用的教材，对于电气工程及其自动化、电子信息工程、通信工程、计算机科学与技术等相关专业的本科学生来说是一本非常实用的教材。
