铝的阳极氧化和着色实验报告

实验3：铝的阳极氧化与表面着色【实验目的】1.掌握阳极氧化的基本原理，学习铝的阳极氧化与表面着色工艺，了解对金属表面处理的一般方法；2.了解和探讨铝在阳极氧化过程中影响氧化膜性能的各种因素，通过对比耐腐蚀性来评价氧化膜的质量。

【实验背景】1.铝的广泛应用：铝及铝合金具有密度小，比强度高，导电和导热性好，成型容易，无低温脆性等优点，是一种综合性能优良的轻金属材料。

目前，铝材在航空航天工业及建筑材料、交通工具、电子产品等领域中得到了广泛的应用。

2.铝氧化膜的性质：金属铝在大气中其表面总是被一层透明的氧化膜所覆盖，但是天然的铝氧化膜极薄且孔隙率大，机械强度低，抗蚀和耐磨性都不能满足防腐需要。

利用电化学方法，可使铝（或铝合金）表面生成致密的优质氧化膜，且膜较厚，其厚度可达几十至几百微米，能有效地提高铝的耐腐蚀性。

另外，由于所形成的氧化膜存在均匀的孔隙，故可用有机染料进行染色处理，经封密后色泽稳定，使铝材的应用更加广泛。

这种使铝表面氧化的电化学工艺称为铝的阳极氧化。

3.铝氧化膜分类：根据氧化膜用途可以在阳极氧化的同时，再进行其它工艺得到相应的氧化膜，如：防护性氧化膜；防护-装饰性氧化膜（氧化后再着色）；功能性氧化膜如硬质氧化膜；自润滑氧化膜；导电氧化膜；绝缘氧化膜、磁性氧化膜、光吸收氧化膜、催化膜等【实验原理】1.铝的阳极氧化1将铝制品作阳极，以硫酸、铬酸、磷酸、草酸等为电解液，惰性电极为阴极。

其反应历程复杂。

现在以 Al为阳极，Pb为阴极，H2SO4溶液为电解质介绍其反应原理：阴极：2H++2e-→H2↑阳极：Al-3e-→Al3+Al3++3H2O→Al(OH)3+3H+Al(OH)3→Al2O3+3H2O阳极上的Al被氧化，且在表面形成一层氧化铝膜的同时，由于阳极反应生成的H+和电解质H2SO4中的H+都能使所形成的氧化膜发生溶解：Al2O3+6H+→Al3++3H2O当成膜和溶膜的速率决定了膜的厚度和致密度。

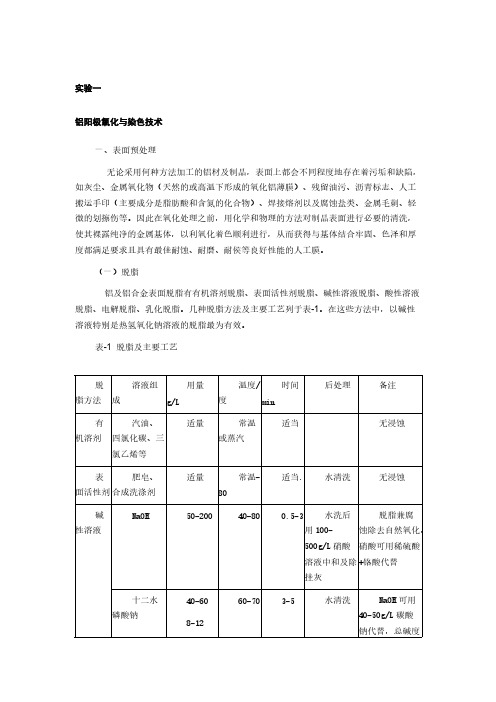

实验一铝阳极氧化与染色技术一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。

因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。

几种脱脂方法及主要工艺列于表-1。

在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

表-1 脱脂及主要工艺有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。

有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。

表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。

常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。

碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。

油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。

电解脱脂可用阳极电流、阴极电流或交流电。

在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。

其在铝及铝合金表面处理中不常用。

乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。

（二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。

其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。

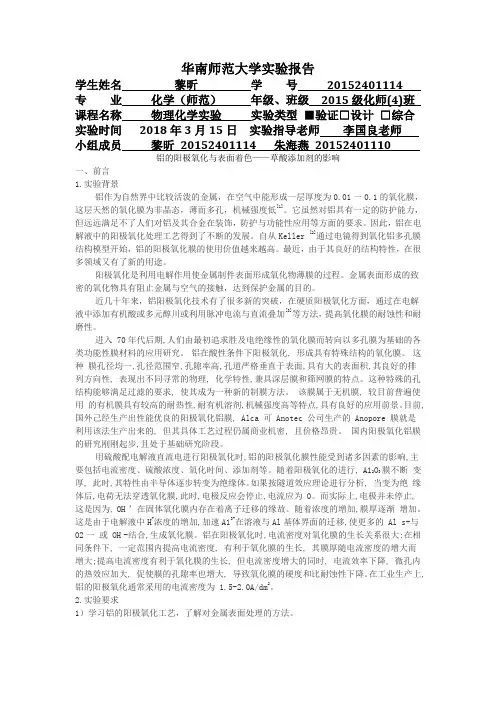

华南师范大学实验报告学生姓名黎昕学号20152401114专业化学（师范）年级、班级2015级化师(4)班课程名称物理化学实验实验类型■验证□设计□综合实验时间2018年3月15日实验指导老师李国良老师小组成员黎昕20152401114 朱海燕20152401110铝的阳极氧化与表面着色——草酸添加剂的影响一、前言1.实验背景铝作为自然界中比较活泼的金属，在空气中能形成一层厚度为0.01一0.1的氧化膜，这层天然的氧化膜为非晶态，薄而多孔，机械强度低[1]。

它虽然对铝具有一定的防护能力，但远远满足不了人们对铝及其合金在装饰，防护与功能性应用等方面的要求。

因此，铝在电解液中的阳极氧化处理工艺得到了不断的发展。

自从Keller [2]通过电镜得到氧化铝多孔膜结构模型开始，铝的阳极氧化膜的使用价值越来越高。

最近，由于其良好的结构特性，在很多领域又有了新的用途。

阳极氧化是利用电解作用使金属制件表面形成氧化物薄膜的过程。

金属表面形成的致密的氧化物具有阻止金属与空气的接触，达到保护金属的目的。

近几十年来，铝阳极氧化技术有了很多新的突破，在硬质阳极氧化方面，通过在电解液中添加有机酸或多元醇川或利用脉冲电流与直流叠加[3]等方法，提高氧化膜的耐蚀性和耐磨性。

进入 70年代后期,人们由最初追求胜及电绝缘性的氧化膜而转向以多孔膜为基础的各类功能性膜材料的应用研究。

铝在酸性条件下阳极氧化, 形成具有特殊结构的氧化膜。

这种膜孔径均一,孔径范围窄,孔隙率高,孔道严格垂直于表面,具有大的表面积,其良好的排列方向性, 表现出不同寻常的物理, 化学特性,兼具深层膜和筛网膜的特点。

这种特殊的孔结构能够满足过滤的要求, 使其成为一种新的制膜方法。

该膜属于无机膜, 较目前普遍使用的有机膜具有较高的耐热性,耐有机溶剂,机械强度高等特点,具有良好的应用前景。

目前,国外己经生产出性能优良的阳极氧化铝膜, Alca 可 Anotec 公司生产的 Anopore 膜就是利用该法生产出来的, 但其具体工艺过程仍属商业机密, 且价格昂贵。

铝的阳极氧化染色实验报告【实验名称】铝的阳极氧化染色。

【实验目的】对铝进行阳极氧化，并进行染色处理。

【实验原理】以铝或铝合金制品为阳极，置于电解质溶液中进行通电处理，使其表面形成氧化膜，这样形成的氧化膜比在空气中自然形成的氧化膜耐蚀能力更好。

氧化膜具有较强的吸附性，利于进行染色处理。

经过阳极氧化后，铝制品的耐蚀性、耐磨性和装饰性都有明显的改善和提高。

（1）阳极氧化原理以铝或铝合金制品为阳极，硫酸为电解质溶液进行通电处理，铝被氧化形成无水的氧化膜。

阴极：2H+ + 2e-= H2↑阳极：2Al + 3H2O – 6e-= Al2O3 + 6H+氧化膜在生成的同时，又伴随着氧化膜被溶解的过程。

Al2O3 + 6H+ =2Al3+ + 3H2O溶解出现的孔隙使铝与电解液接触，又重新氧化生成氧化膜，循环往复。

控制一定的工艺条件（硫酸浓度和温度等）可使氧化膜形成的速率大于氧化膜溶解的速率，利于氧化膜的生成。

（2）着色原理铝的阳极氧化膜多孔隙，对染料有良好的物理吸附和化学吸附性能，在铝阳极氧化膜上进行浸渍着色或电解着色，可达到耐蚀和装饰目的。

无机盐着色：将制品依次浸入两种无机盐溶液中，两种无机盐在氧化膜孔隙内反应生成有颜色的无机盐并沉积在孔隙中。

有机染料着色：阳极氧化膜对染料有物理吸附作用，有机染料官能团与氧化膜也会发生络合反应。

有机染色色种多且色泽艳丽，但耐磨、耐晒、耐光性能差。

（3）封闭原理铝阳极氧化膜必须进行封闭处理。

沸水法是常用的封闭方法。

在沸水中，氧化膜表面及孔壁的无水氧化膜水化，形成非常稳定的水合结晶膜，从而达到封闭孔隙的目的。

Al2O3 + H2O=Al2O3·H2O此外还有蒸汽封闭法、盐溶液封闭法和填充有机物封闭法等。

本实验将铝以硫酸为电解质溶液进行阳极氧化，用硫代硫酸钠溶液和高锰酸钾溶液进行浸渍着色，用沸水法封闭。

【实验用品】铝片、铜片、氢氧化钠、硫酸、高锰酸钾、硫代硫酸钠、水、天平、量筒、烧杯、玻璃棒、水槽、直流电源、电流表、鳄鱼夹、导线、砂纸。

铝的阳极氧化和着色(华南师范大学物化实验）————————————————————————————————作者：————————————————————————————————日期:ﻩ华南师范大学实验报告铝的阳极氧化和着色——添加柠檬酸对氧化膜性能的影响摘要铝及铝合金具有密度小、比强度高、导电和导热性好、成型容易等优点,是一种综合性能优良的轻金属材料。

目前，铝材在航空航天工业及建筑材料、交通工具、电子产品等领域中得到广泛使用。

另外由于铝所形成的氧化膜存在均匀的孔隙，可用于有机染料进行染色处理，孔径大小不同的氧化铝膜可应用于不同的领域。

使铝表面氧化的电化学工艺称为铝的阳极氧化,因此对改善阳极氧化膜性能的因素研究显得非常重要。

而在电解液中添加添加剂，可明显改善氧化膜性质,如硬度、厚度和耐蚀性能等。

本次探究以柠檬酸添加剂作为研究对象,探究其对阳极氧化铝绝缘性能、耐腐蚀性能以及着色能力的影响。

实验探究发现，往电解液中添加柠檬酸，可有效增加氧化膜厚度，并提高阳极氧化铝的绝缘性能和耐腐蚀性，但着色效果很差，几乎不能着色。

关键词:阳极氧化;柠檬酸;添加剂;绝缘性能；耐腐蚀性;着色;AbstracｔAluｍiｎuｍand aluminuｍalｌｏy, whichｈａｖe strong aｄvantａges ｉn low deｎsitｙ, ｈｉｇh ｓtｒｅngth and excellent ｑuａｌity in conduc ｔing elｅctricitｙaｎｄheａt,ｉｓ a kind of integrａteｄliｇht metal mａt ｅriaｌwith excelｌｅｎt performａnｃｅ．Currentｌy, thｅａｌｕminｕm m ａterial are wｉdelｙusｅd ｉn the aｅrｏspaｃe iｎdusｔrｙ，constructiｏn materiaｌs, trａnsｐoｒt，electronicｓand othｅr fieｌｄs．Tｈｅfilm of ｔｈe Alｕmina fｏｒmed bｙthe presｅnce oｆpoｒｏsitｙaperｔurｅs ｓo thａt iｔcan beｕseｄfoｒthｅorgaｎic ｄｙｅ. Ａlumina filmｗith ｄifferent sｉzes of aperture can ｂe appliｅd to dｉfｆｅreｎt aｒeas.Tｈｅcr ａfts to oｘiｄeｏfｔhe alｕminum sｕｒface iｎelecｔrｉcity way iｓcaｌleｄaluminum anodic oｘide and it is verｙｓigｎificant ｆｏｒresea ｒchers to ｓｔudｙdeｅｐer. Bａｓed on ｔhe ｆormerｓtuｄy, whｅn addｉng ｔhe adｄitiveｉn tｈe eｌecｔroｌｙte, tｈｅfilｍｐropertiｅs can bｅsｉｇnifiｃantｌy iｍproｖe, such as haｒdｎeｓｓ, tｈickness ａｎd ｃorｒosion resistanｃe.The inqｕiry ｔoｏk citｒic aｃｉｄａs tｈｅaddｉtivｅ, exｐloｒｅits impacｔoｎaｎｏdized alｕminum ｉnｓulatｉon properties，corrosion rｅsistance and ｃoloｒiｎｇcａpaｂilitｉｅs.It ｆｏｕnd thaｔthe additｉoｎof citrｉcａcid tｏｔhｅelecｔｒolyte solutiｏｎcaｎeffｅｃtｉveｌｙｉncｒeａｓｅthe thickneｓｓ，ｔheｉｎｓulatingｐropeｒties and corrosｉon ｒesistａnce ｏf the oxｉdｅfilm, but ｔhｅcoloring prｏpｅrｔyｉs poｏr,ｈardlｙcoｌoreｄ．Keｙworｄｓ：anodiziｎｇ;Ｃｉtric acid;Addｉtive；inｓuｌatiｏn funcｔiｏn;Cｏｒrosｉｏｎｒesiｓtancｅ;Ｃolorａtｉoｎfuｎcｔiｏn一、研究进展1.1阳极氧化膜研究进展综述影响阳极氧化膜性能参数的主要因素包括有电解液种类、阳极氧化电压、电流密度、氧化温度、氧化时间和铝合金成分等。

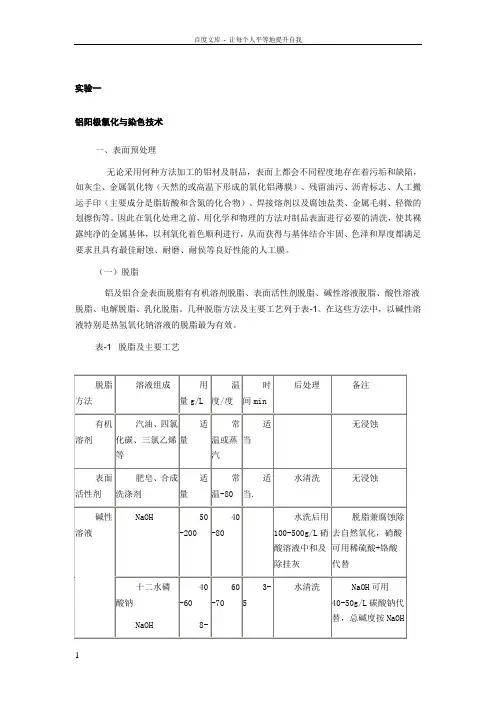

实验一铝阳极氧化与染色技术一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。

因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。

几种脱脂方法及主要工艺列于表-1。

在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

表-1 脱脂及主要工艺有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。

有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。

表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。

常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。

碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。

油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。

电解脱脂可用阳极电流、阴极电流或交流电。

在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。

其在铝及铝合金表面处理中不常用。

乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。

（二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。

其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。

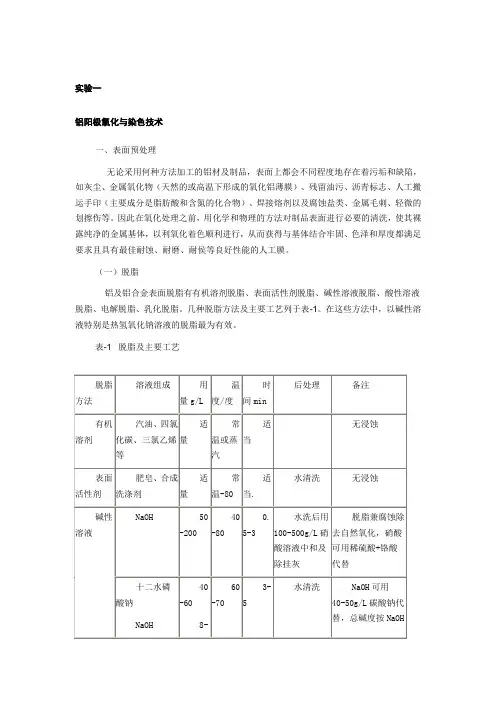

实验一铝阳极氧化与染色技术一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。

因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。

几种脱脂方法及主要工艺列于表-1。

在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

表-1 脱脂及主要工艺有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。

有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。

表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。

常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。

碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。

油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。

电解脱脂可用阳极电流、阴极电流或交流电。

在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。

其在铝及铝合金表面处理中不常用。

乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。

（二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。

其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。

华师物化实验-铝的阳极氧化和着色实验报告物理化学实验报告学生姓名： dxh 学号：专业：化学师范年级、班级：2011级化教6班课程名称：物理化学实验小组组员：实验项目：铝的阳极氧化与表面着色——添加剂草酸对氧化膜性能的影响指导老师：孙艳辉老师铝的阳极氧化和着色——添加剂草酸对氧化膜性能的影响摘要：铝的阳极氧化膜性能受到诸多因素的影响，主要包括电流密度、硫酸浓度、氧化时间、添加剂等。

本文主要探讨了其它因素选择文献最优值的情况下，添加剂草酸对铝的阳极氧化的影响。

关键词：铝阳极氧化氧化膜染料Abstract：Anodic aluminum oxide film properties affected by many factors, including current density, sulfuric acid concentration, oxidation time, additives and other factors. This paper discusses the literature of other factors that select the optimal value of the case, the current density on anodic oxidation of aluminum.Keywords：Aluminum Anodizing Oxide film Dye1 研究进展铝作为自然界中比较活泼的金属，在空气中能形成一层厚度为0.01一0.1的氧化膜，这层天然的氧化膜为非晶态，薄而多孔，机械强度低[1]。

它虽然对铝具有一定的防护能力，但远远满足不了人们对铝及其合金在装饰，防护与功能性应用等方面的要求。

因此，铝在电解液中的阳极氧化处理工艺得到了不断的发展。

自从Keller[2]通过电镜得到氧化铝多孔膜结构模型开始，铝的阳极氧化膜的使用价值越来越高。

最近，由于其良好的结构特性，在很多领域又有了新的用途。

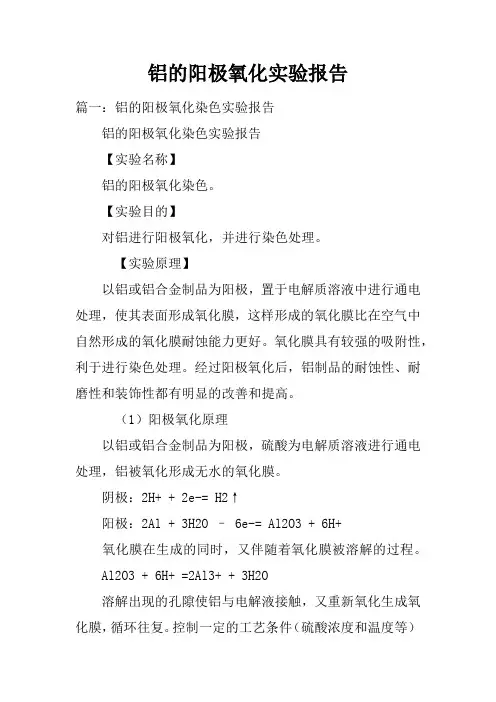

铝的阳极氧化实验报告篇一：铝的阳极氧化染色实验报告铝的阳极氧化染色实验报告【实验名称】铝的阳极氧化染色。

【实验目的】对铝进行阳极氧化，并进行染色处理。

【实验原理】以铝或铝合金制品为阳极，置于电解质溶液中进行通电处理，使其表面形成氧化膜，这样形成的氧化膜比在空气中自然形成的氧化膜耐蚀能力更好。

氧化膜具有较强的吸附性，利于进行染色处理。

经过阳极氧化后，铝制品的耐蚀性、耐磨性和装饰性都有明显的改善和提高。

（1）阳极氧化原理以铝或铝合金制品为阳极，硫酸为电解质溶液进行通电处理，铝被氧化形成无水的氧化膜。

阴极：2H+ + 2e-= H2↑阳极：2Al + 3H2O – 6e-= Al2O3 + 6H+氧化膜在生成的同时，又伴随着氧化膜被溶解的过程。

Al2O3 + 6H+ =2Al3+ + 3H2O溶解出现的孔隙使铝与电解液接触，又重新氧化生成氧化膜，循环往复。

控制一定的工艺条件（硫酸浓度和温度等）可使氧化膜形成的速率大于氧化膜溶解的速率，利于氧化膜的生成。

（2）着色原理铝的阳极氧化膜多孔隙，对染料有良好的物理吸附和化学吸附性能，在铝阳极氧化膜上进行浸渍着色或电解着色，可达到耐蚀和装饰目的。

无机盐着色：将制品依次浸入两种无机盐溶液中，两种无机盐在氧化膜孔隙内反应生成有颜色的无机盐并沉积在孔隙中。

有机染料着色：阳极氧化膜对染料有物理吸附作用，有机染料官能团与氧化膜也会发生络合反应。

有机染色色种多且色泽艳丽，但耐磨、耐晒、耐光性能差。

（3）封闭原理铝阳极氧化膜必须进行封闭处理。

沸水法是常用的封闭方法。

在沸水中，氧化膜表面及孔壁的无水氧化膜水化，形成非常稳定的水合结晶膜，从而达到封闭孔隙的目的。

Al2O3 + H2O=Al2O3·H2O此外还有蒸汽封闭法、盐溶液封闭法和填充有机物封闭法等。

本实验将铝以硫酸为电解质溶液进行阳极氧化，用硫代硫酸钠溶液和高锰酸钾溶液进行浸渍着色，用沸水法封闭。

【实验用品】铝片、铜片、氢氧化钠、硫酸、高锰酸钾、硫代硫酸钠、水、天平、量筒、烧杯、玻璃棒、水槽、直流电源、电流表、鳄鱼夹、导线、砂纸。

铝的阳极氧化与表面着色——着色液种类及着色温度对氧化膜性能的影响学生姓名学号专业化学（师范）年级、班级课程名称物理化学实验实验项目铝的阳极氧化与表面着色实验类型□验证□设计□综合实验时间年月日实验指导老师实验评分摘要:本文综述了铝的阳极氧化的发展历程以及硫酸电解液对阳极氧化影响的研究进展.在其他因素为最佳条件的前提下，设计实验探讨着色液种类和着色温度；对氧化膜着色质量的影响，并通过耐腐蚀性检测，氧化膜厚度检测以及着色效果表征了铝片经过不同条件氧化的性能质量，关键词:铝片；阳极氧化；着色液；水封；着色质量；膜厚1 研究进展铝及其合金阳极氧化处理后表面可得到多孔氧化膜 ,其硬度高 ,抗蚀性、绝缘性好 ,耐高温 ,具有较高的化学稳定性、吸附性。

自20世纪20年代开始,铝阳极氧化膜的使用价值, 越来越高.近10年来 ,随着研究手段的不断先进化 ,对铝阳极氧化形成多孔膜的机理及影响因素的认识也在不断深入。

1953 年 Keller 等首先报道了用电化学方法制备氧化铝孔洞模板, 70年代Thompson 通过实验证明, 多孔层的形成主要是由于铝表面的显微不平引起电流分布不均,在表面突出的部位生长, 出现脊状的结构,脊状骨架之间的区域为氧化膜形成多孔结构创造了条件.1978 年 Heber提出在电流作用下使电解液产生对流,出现漩涡, 漩涡大小为微米级.Serebrennikova 等通过循环伏安法研究了银在多孔阳极氧化膜内的沉积过程。

Nathan 等采用脉冲和交流沉积的方法在阳极氧化膜沉积得到铜纳米线．80年代徐源等研究了纯铝在铬酸中的恒流阳极氧化过程。

目前国内外广泛应用的阳极氧化技术主要有硫酸阳极氧化、铬酸阳极氧化、草酸阳极氧化、瓷质阳极氧化和硬质阳极氧化等。

硫酸阳极氧化形成的氧化膜较厚(约5～20μm) ,无色透明;孔隙率较高(平均为10 %～15 %) ;吸附力强;有利于染色;硬度高 ,抗蚀性、耐磨性、着色性好 ,但受硫酸浓度、温度、电流密度、氧化时间、搅拌、添加剂、铝合金成分等多种因素影响;处理工艺简单 ,操作方便 ,废液处理容易;能耗少 ,成本较低;氧化时间短 ,生产效率高。

实验一
铝阳极氧化与染色技术
一、表面预处理
无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。

因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

（一）脱脂
铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。

几种脱脂方法及主要工艺列于表-1。

在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

表-1 脱脂及主要工艺。

华南师范大学实验报告铝的阳极氧化和着色——添加柠檬酸对氧化膜性能的影响摘要铝及铝合金具有密度小、比强度高、导电和导热性好、成型容易等优点，是一种综合性能优良的轻金属材料。

目前，铝材在航空航天工业及建筑材料、交通工具、电子产品等领域中得到广泛使用。

另外由于铝所形成的氧化膜存在均匀的孔隙，可用于有机染料进行染色处理，孔径大小不同的氧化铝膜可应用于不同的领域。

使铝表面氧化的电化学工艺称为铝的阳极氧化，因此对改善阳极氧化膜性能的因素研究显得非常重要。

而在电解液中添加添加剂，可明显改善氧化膜性质，如硬度、厚度和耐蚀性能等。

本次探究以柠檬酸添加剂作为研究对象，探究其对阳极氧化铝绝缘性能、耐腐蚀性能以及着色能力的影响。

实验探究发现，往电解液中添加柠檬酸，可有效增加氧化膜厚度，并提高阳极氧化铝的绝缘性能和耐腐蚀性，但着色效果很差，几乎不能着色。

关键词：阳极氧化；柠檬酸；添加剂；绝缘性能；耐腐蚀性；着色；AbstractAluminum and aluminum alloy, which have strong advantages in low density, high strength and excellent quality in conducting electricity and heat, is a kind of integrated light metal material with excellent performance.Currently, the aluminum material are widely used in the aerospace industry, construction materials, transport, electronics and other fields.The film of the Alumina formed by the presence of porosity apertures so that it can be used for the organic dye. Alumina film with different sizes of aperture can be applied to different areas.The crafts to oxide of the aluminum surface in electricity way is called aluminum anodic oxide and it is very significant for researchers to study deeper. Based on the former study, when adding the additive in the electrolyte, the film properties can be significantly improve, such as hardness, thickness and corrosion resistance.The inquiry took citric acid as the additive, explore its impact on anodized aluminum insulation properties, corrosion resistance and coloring capabilities.It found that the addition of citric acid to the electrolyte solution can effectively increase the thickness, the insulating properties and corrosion resistance of the oxide film, but the coloring property is poor, hardly colored.Keywords ：anodizing；Citric acid；Additive；insulation function；Corrosion resistance；Coloration function一、研究进展1.1阳极氧化膜研究进展综述影响阳极氧化膜性能参数的主要因素包括有电解液种类、阳极氧化电压、电流密度、氧化温度、氧化时间和铝合金成分等。

铝的阳极氧化染色实验报告【实验名称】铝的阳极氧化染色。

【实验目的】对铝进行阳极氧化，并进行染色处理。

【实验原理】以铝或铝合金制品为阳极，置于电解质溶液中进行通电处理，使其表面形成氧化膜，这样形成的氧化膜比在空气中自然形成的氧化膜耐蚀能力更好。

氧化膜具有较强的吸附性，利于进行染色处理。

经过阳极氧化后，铝制品的耐蚀性、耐磨性和装饰性都有明显的改善和提高。

（1）阳极氧化原理以铝或铝合金制品为阳极，硫酸为电解质溶液进行通电处理，铝被氧化形成无水的氧化膜。

阴极：2H+ + 2e- = H2↑阳极：2Al + 3H2O – 6e- = Al2O3 + 6H+氧化膜在生成的同时，又伴随着氧化膜被溶解的过程。

Al2O3 + 6H+ = 2Al3+ + 3H2O溶解出现的孔隙使铝与电解液接触，又重新氧化生成氧化膜，循环往复。

控制一定的工艺条件（硫酸浓度和温度等）可使氧化膜形成的速率大于氧化膜溶解的速率，利于氧化膜的生成。

（2）着色原理铝的阳极氧化膜多孔隙，对染料有良好的物理吸附和化学吸附性能，在铝阳极氧化膜上进行浸渍着色或电解着色，可达到耐蚀和装饰目的。

无机盐着色：将制品依次浸入两种无机盐溶液中，两种无机盐在氧化膜孔隙内反应生成有颜色的无机盐并沉积在孔隙中。

有机染料着色：阳极氧化膜对染料有物理吸附作用，有机染料官能团与氧化膜也会发生络合反应。

有机染色色种多且色泽艳丽，但耐磨、耐晒、耐光性能差。

（3）封闭原理铝阳极氧化膜必须进行封闭处理。

沸水法是常用的封闭方法。

在沸水中，氧化膜表面及孔壁的无水氧化膜水化，形成非常稳定的水合结晶膜，从而达到封闭孔隙的目的。

Al2O3 + H2O = Al2O3·H2O此外还有蒸汽封闭法、盐溶液封闭法和填充有机物封闭法等。

本实验将铝以硫酸为电解质溶液进行阳极氧化，用硫代硫酸钠溶液和高锰酸钾溶液进行浸渍着色，用沸水法封闭。

【实验用品】铝片、铜片、氢氧化钠、硫酸、高锰酸钾、硫代硫酸钠、水、天平、量筒、烧杯、玻璃棒、水槽、直流电源、电流表、鳄鱼夹、导线、砂纸。
