放射科MRI室的设计与施工

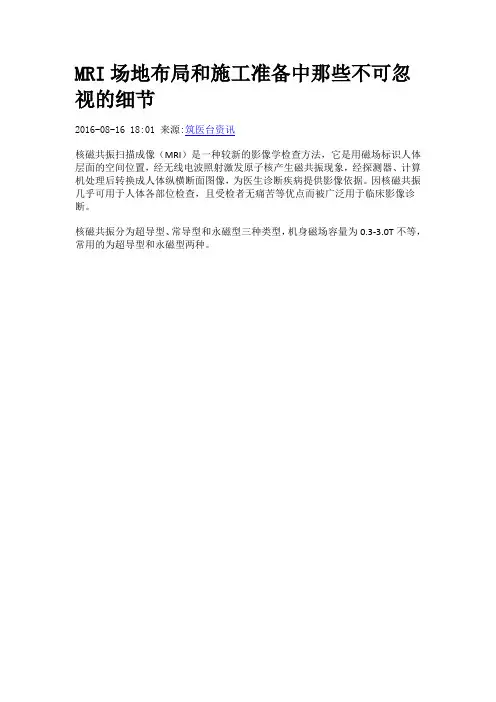

MRI场地布局和施工准备中那些不可忽视的细节2016-08-16 18:01 来源:筑医台资讯核磁共振扫描成像（MRI）是一种较新的影像学检查方法，它是用磁场标识人体层面的空间位置，经无线电波照射激发原子核产生磁共振现象，经探测器、计算机处理后转换成人体纵横断面图像，为医生诊断疾病提供影像依据。

因核磁共振几乎可用于人体各部位检查，且受检者无痛苦等优点而被广泛用于临床影像诊断。

核磁共振分为超导型、常导型和永磁型三种类型，机身磁场容量为0.3-3.0T不等，常用的为超导型和永磁型两种。

核磁防护分为磁屏蔽防护和射频屏蔽防护，磁屏蔽防护是防止核磁本身对外界的干扰影响，一般用碳钢板做屏蔽，钢板厚度依核磁容量大小经计算确定。

因大多数机型均带有自身屏蔽防护，故核磁扫描机房可不做磁屏蔽防护。

射频屏蔽防护是为防止外部其它电波对核磁设备本身的干扰和影响，一般采用铜屏蔽将扫描机房内六面封闭式包裹。

常用的防护材料有铜箔和铜皮两种，厚度由设备厂商工程师经计算确定。

MRI场地布置核磁共振室一般隶属影像诊断科（放射科）管理，因其设备的特殊性，故对核磁共振设备所在位置的周边环境及室内条件有其独特的要求，机房及其附房在选址布局时应注意如下问题：1、宜与其他影像诊断设备布局在同一层内，便于管理；2、可位于影像诊断科的尽端或自成一区，且邻近建筑物外墙，便于设备安装和室外机的安装；3、距磁体7.5米内不得有电梯，汽车通过等大型运动金属体，不宜邻变配电室、空调冷冻机房、水泵房等运行设备；4、建筑物外就近留有不小于50㎡的室外设备安装场地；5、当机房位于地下室时应留有设备吊装天井；6、当设备安装需经由室内通道时，通道底板结构荷载应满足要求，设备就位前可暂不安装通道门；7、核磁共振机房墙体应预留安装洞，尺寸不小于3000㎜*2500㎜。

MRI的主要工作用房MRI的主要工作用房有：MRI扫描机房、控制室、计算机房、激光打印室、预约登记处（护士站）、处置室、患者更衣通过间等。

放射科施工方案
在医院建设中，放射科是一个非常重要的部门，放射科施工方案的制定对医院
的日常运行和患者的诊疗起着至关重要的作用。

本文将从设计要点、装修材料、设备选型、施工流程等方面，详细介绍放射科施工方案的相关内容。

设计要点
1.放射科的布局应该合理，避免与其他科室的交叉干扰。

2.放射科的设计需要考虑放射工作者的工作环境，保证他们的安全和舒
适度。

3.放射设备的位置和朝向要符合放射安全的要求，保证放射辐射不会影
响到其他科室或人员。

装修材料
1.墙面：选择防辐射、易清洁的材质，如防辐射瓷砖或不锈钢板。

2.地面：地面材料要具有一定的防滑性，并易清洁、防水。

3.天花板：选择吸音、隔热等功能的材质，以保证放射科内的工作环境
安静舒适。

设备选型
1.选择具有辐射保护功能的放射设备，如全数字化X光机、CT等。

2.设备选择要考虑易清洁、易维护、高效能的特点。

3.放射设备的选型要符合国家标准和医院的实际需求，保证设备的质量
和性能达到要求。

施工流程
1.施工前需要制定详细的施工计划和安全措施，保证施工过程安全顺利。

2.按照设计要点和要求进行地面、墙面、天花板的装修和放射设备的安
装调试。

3.施工完成后进行设备的检测和调试，保证设备正常运行。

4.最后进行环境清洁和消毒，保证放射科的工作环境干净整洁。

通过以上内容的介绍，希望可以为医院在放射科施工方案的制定提供一些参考，保证医院放射科的建设质量和安全。

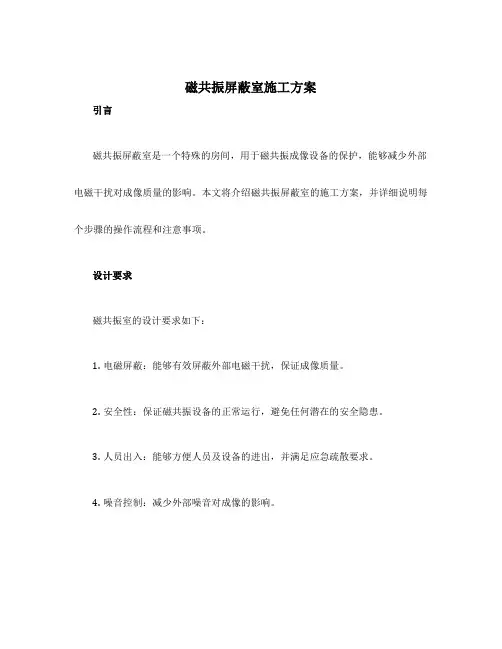

磁共振屏蔽室施工方案引言磁共振屏蔽室是一个特殊的房间，用于磁共振成像设备的保护，能够减少外部电磁干扰对成像质量的影响。

本文将介绍磁共振屏蔽室的施工方案，并详细说明每个步骤的操作流程和注意事项。

设计要求磁共振室的设计要求如下：1.电磁屏蔽：能够有效屏蔽外部电磁干扰，保证成像质量。

2.安全性：保证磁共振设备的正常运行，避免任何潜在的安全隐患。

3.人员出入：能够方便人员及设备的进出，并满足应急疏散要求。

4.噪音控制：减少外部噪音对成像的影响。

施工步骤步骤一：选择合适的位置选择一个合适的位置进行磁共振屏蔽室的施工，要考虑到室内空间、电源和供水供气等设备的位置，以及周围环境的电磁干扰情况。

步骤二：构建外壳1.构建一个外壳，用于容纳磁共振设备。

外壳可以采用金属材料，如铝或钢铁，具有良好的电磁屏蔽性能。

2.外壳的墙壁应使用多层结构，每一层之间要采取隔离措施，以增加屏蔽效果。

步骤三：屏蔽门和窗户1.安装一个屏蔽门，用于人员和设备的进出。

门的设计要紧密结合墙体，确保门与外壳之间没有裂缝。

2.窗户也需要进行屏蔽处理，可以使用铁屑玻璃等材料，保证窗户的屏蔽效果。

3.屏蔽门和窗户的开启方式应方便快捷，以确保人员的安全疏散。

步骤四：电磁屏蔽1.在外壳的壁板之间安装导电隔离材料，如铜箔或导电油漆，以增加电磁屏蔽效果。

2.对外部设备的电源线、信号线等进行屏蔽处理，以避免电磁干扰。

3.定期检测屏蔽效果，如发现问题及时修复。

步骤五：噪音控制1.安装隔音材料，如声音吸收板、隔音石膏板等，以减少外部噪音的影响。

2.隔音材料要覆盖外壳的所有墙面和天花板，并且要保证安装完整且无缝隙。

步骤六：室内设备安装1.安装磁共振设备，确保设备的稳定安装和连接。

2.安装冷却设备和通风系统，以保证设备的正常工作温度和通风要求。

3.确保设备与外壳的接地连接良好，以便及时排除静电和电磁干扰问题。

注意事项1.在施工过程中，要保持施工现场的整洁和干净，避免灰尘和杂物对设备的影响。

精心整理MRI 磁屏蔽设计方案一、 概述根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为核磁设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

二、 设计施工依据➢ 1四、屏蔽室制作工艺 1. 本次屏蔽室屏蔽体选择以铜板为基体的金属材料，铜板厚为0.2mm 。

2.考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：铜板不平度≤10mm/M2，屏蔽体垂直度≤10mm。

3.预留波导窗、滤波器、中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装孔口。

4.屏蔽壳体与大地都应作绝缘防潮处理，绝缘材料为黑色工业橡胶板厚5mm。

五、屏蔽门工艺1、结构采用铰连转动，插刀式手动式屏蔽门，双点锁紧机构，三层电磁密封簧片，簧片采用铍青铜材料加工成形经真空热处理后达到较好的弹性和耐磨性。

屏蔽簧片为可拆卸式每段长2、3、➢1.屏2.输入损耗14KHz~10GHz≥100dB，最大泄漏电流1.5A滤波器适应环境温度-25℃至+50℃，相对湿度＜85%。

3.电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置过载保护装置。

4.负荷总用电量及电源进线类别: 室内设备用电，插座，照明及辅助用电。

5.室内电缆沟或管线走线，按要求位置配置电源插座，线缆经金属线槽暗敷引至使用点。

（按现场环境和用户要求分布）。

6.为保障各种设备的用电安全，屏蔽室外制作一个电控箱作该机房的电源总控，内设空气开关，熔断器，指示灯，端按钮、接地线柱等。

七、室内装饰➢装修设计依据☑国标GB50222-95《建筑内部装修设计防火规范》☑机房楼层及现场实际情况。

➢装修主要材料的选择1、2、3、4、5、地面➢1、工作区域采用全铝格栅灯具或筒灯照明。

照度在３００勒克斯－６００勒克斯选择。

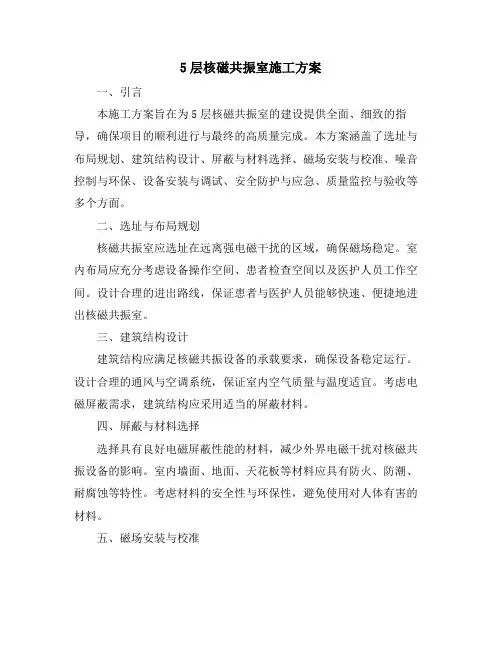

5层核磁共振室施工方案一、引言本施工方案旨在为5层核磁共振室的建设提供全面、细致的指导，确保项目的顺利进行与最终的高质量完成。

本方案涵盖了选址与布局规划、建筑结构设计、屏蔽与材料选择、磁场安装与校准、噪音控制与环保、设备安装与调试、安全防护与应急、质量监控与验收等多个方面。

二、选址与布局规划核磁共振室应选址在远离强电磁干扰的区域，确保磁场稳定。

室内布局应充分考虑设备操作空间、患者检查空间以及医护人员工作空间。

设计合理的进出路线，保证患者与医护人员能够快速、便捷地进出核磁共振室。

三、建筑结构设计建筑结构应满足核磁共振设备的承载要求，确保设备稳定运行。

设计合理的通风与空调系统，保证室内空气质量与温度适宜。

考虑电磁屏蔽需求，建筑结构应采用适当的屏蔽材料。

四、屏蔽与材料选择选择具有良好电磁屏蔽性能的材料，减少外界电磁干扰对核磁共振设备的影响。

室内墙面、地面、天花板等材料应具有防火、防潮、耐腐蚀等特性。

考虑材料的安全性与环保性，避免使用对人体有害的材料。

五、磁场安装与校准核磁共振设备的磁场安装应严格按照制造商提供的技术要求进行。

磁场安装完成后应进行校准，确保磁场稳定且符合检查要求。

六、噪音控制与环保采用低噪音设备，减少噪音对患者与医护人员的影响。

核磁共振室应设置独立的废水处理系统，确保废水排放符合环保要求。

七、设备安装与调试核磁共振设备及其辅助设备的安装应严格按照制造商提供的技术要求进行。

设备安装完成后应进行调试，确保设备正常运行且符合检查要求。

八、安全防护与应急核磁共振室内应设置完善的安全防护措施，包括消防设备、安全出口等。

制定应急处理预案，明确在设备故障、火灾等突发情况下的应对措施。

九、质量监控与验收对核磁共振室的建设过程进行全面、严格的质量监控，确保每一步都符合施工要求。

项目完成后进行验收，确保核磁共振室各项指标符合设计要求与国家标准。

十、结语本施工方案为5层核磁共振室的建设提供了全面、细致的指导，希望能为项目的顺利进行提供有力支持。

核磁共振室磁屏蔽室设计施工方案核磁共振（NMR）是一种重要的科学实验室工具，在化学、生物学、医学和物理学等领域中广泛应用。

核磁共振实验室中的磁屏蔽室是核磁共振设备运行的核心部分，设计和施工方案需要遵循一定的原则和标准，以确保实验室中的磁场稳定和准确。

首先，在设计核磁共振室磁屏蔽室时，需要选择合适的材料。

由于核磁共振设备需要在极低的磁场下工作，所选材料必须具有良好的磁屏蔽特性，例如高导磁率和低磁化率。

一般而言，磁屏蔽室的墙壁和屋顶采用多层屏蔽结构，由内至外依次为铁层、铜层和铝层。

铁层具有较高的导磁率，能够吸收大部分磁场，铜层和铝层能够屏蔽高频磁场的影响，保证实验室内部的磁场稳定。

其次，在施工过程中，需要保证磁屏蔽室的结构紧密和无缝连接。

为避免磁场的泄漏，墙壁和屋顶的铁板、铜板和铝板之间应采取严密的连接方式，如焊接、螺栓固定或者特殊的连接结构。

同样，墙壁与屋顶、地板与墙壁之间的连接部分也需要做好密封，以确保整个磁屏蔽室的封闭性。

此外，减小外界磁场对实验室的干扰也是设计和施工方案中需要考虑的重要因素。

通常，磁屏蔽室的入口处设置有预屏蔽门，可以减小外部磁场对实验室的干扰。

预屏蔽门一般采用3层屏蔽结构，由铜板和铝板组成，确保实验室的内部磁场不受外界磁场的干扰。

此外，为确保磁屏蔽室的稳定性和安全性，还可以考虑以下措施。

首先，在实验室的地面上铺设特殊的绝缘材料，以防止地面磁场的干扰。

其次，为了保证实验室的温度和湿度的稳定，可以在磁屏蔽室内部安装空调和湿度控制设备。

最后，为了满足实验室的实际需求，还需要在磁屏蔽室内设置工作台、电源插座和适当的照明设备。

总之，核磁共振室磁屏蔽室的设计和施工方案需要综合考虑材料的选择、结构的紧密连接、外界磁场的干扰以及实验室的稳定性和安全性等因素。

通过科学合理的设计和施工，可以确保核磁共振实验室中的磁场稳定和准确，为科学实验提供良好的条件。

MRI磁屏蔽设计方案一、概述根据用户提出的技术要求,依据国家有关标准与规范,结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠,确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康,延长屏蔽室系统的使用寿命。

通过采用优质产品与先进工艺,为核磁设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

二、设计施工依据GB12190-90 《高性能屏蔽室屏蔽效能测量方法》《综合医院建筑设计规范》三、磁屏蔽室安装方案➢屏蔽机房主体支撑结构1、在安装屏蔽层之前首先搭建龙骨框架,木龙骨架材料采用30*60规格,木龙骨落地力点应借助建筑墙体,从而减少整个楼层载重负荷。

龙骨转接安装点与建筑墙体接触点需固定。

顶部龙骨的固定采用吊拉的方式,此项屏蔽室龙骨顶部安装方法针对机房面积超过30平方米或跨度超过6米以上机房,小于此规格的机房,顶部龙骨则采用挑梁的方式,挑梁支撑力点着地。

图例说明:地面龙骨网格分布密度:800*800顶部龙骨网格分布密度:1200*1200 另制作自撑式挑梁四、屏蔽室制作工艺1.根据不同材料的相对电导率、相对磁导率、以及吸收损耗、反射损耗等系数值分析,本次屏蔽室屏蔽体选择以铜板为基体的金属材料,铜板厚为0、2mm。

2.考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能,设计要求达到:铜板不平度≤10mm/M2,屏蔽体垂直度≤10mm。

3.预留波导窗、滤波器、中央空调风口及其它需要穿越屏蔽壳体线缆或设备的安装孔口。

4.屏蔽壳体与大地都应作绝缘防潮处理,绝缘材料为黑色工业橡胶板厚5mm。

五、屏蔽门工艺1、结构采用铰连转动,插刀式手动式屏蔽门,双点锁紧机构,三层电磁密封簧片,簧片采用铍青铜材料加工成形经真空热处理后达到较好的弹性与耐磨性。

屏蔽簧片为可拆卸式每段长198mm ,局部如有损坏易于更换,无需专业人员维修。

2、插刀式屏蔽门的刀口采用磁导性较好的铁基体经镀铜方式制作,使其固有的铁磁性及镀铜后高导电性能兼顾整个频带的屏蔽效能的要求。

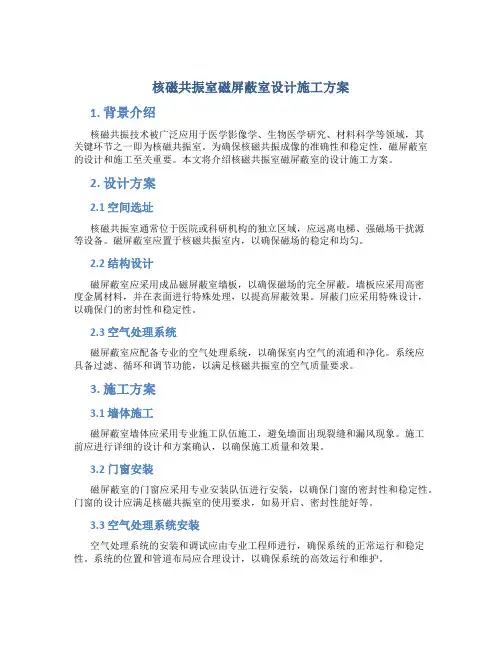

核磁共振室磁屏蔽室设计施工方案1. 背景介绍核磁共振技术被广泛应用于医学影像学、生物医学研究、材料科学等领域，其关键环节之一即为核磁共振室。

为确保核磁共振成像的准确性和稳定性，磁屏蔽室的设计和施工至关重要。

本文将介绍核磁共振室磁屏蔽室的设计施工方案。

2. 设计方案2.1 空间选址核磁共振室通常位于医院或科研机构的独立区域，应远离电梯、强磁场干扰源等设备。

磁屏蔽室应置于核磁共振室内，以确保磁场的稳定和均匀。

2.2 结构设计磁屏蔽室应采用成品磁屏蔽室墙板，以确保磁场的完全屏蔽。

墙板应采用高密度金属材料，并在表面进行特殊处理，以提高屏蔽效果。

屏蔽门应采用特殊设计，以确保门的密封性和稳定性。

2.3 空气处理系统磁屏蔽室应配备专业的空气处理系统，以确保室内空气的流通和净化。

系统应具备过滤、循环和调节功能，以满足核磁共振室的空气质量要求。

3. 施工方案3.1 墙体施工磁屏蔽室墙体应采用专业施工队伍施工，避免墙面出现裂缝和漏风现象。

施工前应进行详细的设计和方案确认，以确保施工质量和效果。

3.2 门窗安装磁屏蔽室的门窗应采用专业安装队伍进行安装，以确保门窗的密封性和稳定性。

门窗的设计应满足核磁共振室的使用要求，如易开启、密封性能好等。

3.3 空气处理系统安装空气处理系统的安装和调试应由专业工程师进行，确保系统的正常运行和稳定性。

系统的位置和管道布局应合理设计，以确保系统的高效运行和维护。

4. 总结核磁共振室磁屏蔽室的设计和施工方案直接影响核磁共振成像的准确性和稳定性，因此在设计和施工过程中应认真对待。

只有采用合适的设计方案和施工方法，才能确保核磁共振室的正常运行和成像效果。
