（井灌区部分）【题名】：低压管道输水灌溉工程技术规范（井灌区部分）【副题名】：【起草单位】：xx水利水电科学研究院【标准号】：SL/T153-95【代替标准】：【颁布部门】：xx水利部【发布日期】：1995年3月27日发布【实施日期】：1995年7月1日实施【标准性质】：xx行业标准【批准文号】：水科教[1995]97号【批准文件】：xx水利部关于批准发布《低压管道输水灌溉工程技术规范井灌区部分》》（SL/T153—95）的通知水科教[1995]97号根据1991年水利水电技术标准的制定、修订计划，由部科技司主持，以中国水利水电科学研究院为主编单位制定的《低压管道输水灌溉工程技术规范（井灌区部分）》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《低压管道输水灌溉工程技术规范（井灌区部分）》SL/T153—95。
本标准自1995年7月1日起实施。
在实施过程中各单位应注意总结经验，如有问题请函告部科技司，并由其负责解释。
标准文本由xx水利水电出版社出版发行。

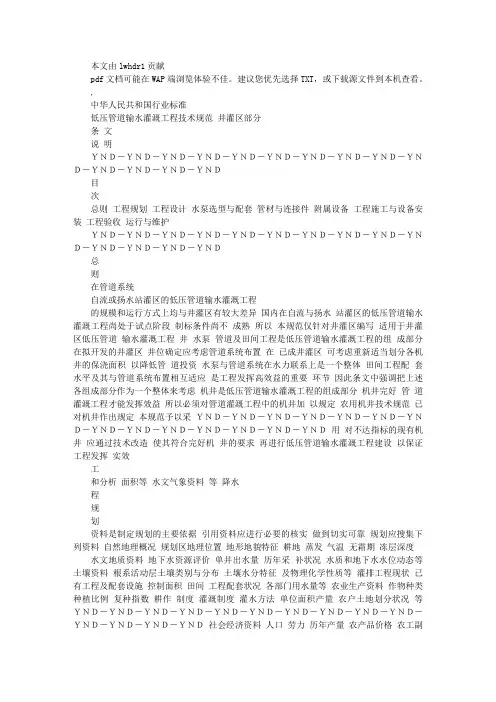

一九九五年三月二十七日1总则1.0.1为统一井灌区低压管道输水灌溉工程的技术要求，充分发挥工程效益，特制定本规范。
1.0.2本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装、验收及运行与维护。
1.0.3低压管道输水灌溉工程建设，必须将井、水泵、管道系统及田间工程统一考虑，力求技术先进、经济合理、效益显著。
1.0.4低压管道输水灌溉工程中的机井：新井必须经成井验收合格；现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
1.0.5低压管道输水灌溉工程建设，除执行本规范外，还应符合现行有关标准和规范的规定。
2工程规划2.1规划原则2.1.1应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
2.1.2规划应在当地农业区划和地下水资源评价的基础上进行；应与农田水利基本建设总体规划相适应，做到因地制宜、统筹兼顾、全面规划、分期实施。
2.1.3规划中应进行多方案的技术经济比较，达到投资省、效益高、节水、节能、省地及便于管理的目标。
2.1.4在进行多方案的技术经济比较时，宜以年费用最小为主要依据选定规划方案。
2.1.5水源水质应符合GB5084《农田灌溉用水水质标准》的规定。
2.2主要技术参数2.2.1灌溉设计保证率，应根据当地自然条件和经济条件确定，宜不低于75％。
2.2.2管系水利用系数应不低于0.95。
2.2.3低压管道输水灌溉灌区，应做到田间工程配套齐全、灌水方法合理、灌水定额适当，其田间水利用系数应不低于0.85。
2.2.4灌溉水利用系数应不低于0.80。
2.2.5灌水定额应根据当地灌溉试验资料确定，无资料地区可参考邻近地区试验资料确定，也可按下式计算m=1000Ys h(pi—p2)(2.2.5)式中m灌水定额，m3/hm2；Ys——计划湿润层土壤干容重，kN/m3；h——土壤计划湿润层xx,m；P1——适宜含水量（重量百分比）上限，可取田间持水量的0.85〜0.95；P2——适宜含水量（重量百分比）下限，可取田间持水量的0.60〜0.65。
2.3水量供需平衡分析2.3.1应根据规划区地下水资源评价成果所提供的不同典型年地下水可采量，结合配套设备能力，确定可供水量；已成井区还应根据多年采补资料，对地下水资源评价成果加以复核，分析确定可供水量。
2.3.2需水量中应包括灌溉、牧副渔业、工业及生活等用水量，并应考虑发展计划。
2.3.3不同保证率相应典型年的灌溉用水量，应根据作物组成、复种指数、作物需水、降水可利用量等计算确定。
2.3.4可采用典型年法进行水量供需平衡计算。
2.3.5需水量大于供水量时，宜调整种植比例，减少灌溉面积或增辟水源。
2.4管道系统布置与畦沟灌水要素2.4.1一般宜用单井管道系统；采用多井汇流系统，应经技术经济论证。
2.4.2应根据机井位置、地块形状、种植方向及田间工程配套等因素，通过比较确定采用树状管网或环状管网。
2.4.3管道级数，应根据系统灌溉面积（或流量）和经济条件等因素确定；旱作物区，当系统流量小于30m3/h时，可采用一级固定管道；系统流量在30〜60m3/h时，可采用干管（输水）、支管（配水）两级固定管道；系统流量大于60m3/h,可采用两级或多级固定管道。
对于渗透性强的沙质土灌区，末级还应增设地面移动管。
2.4.4应力求管道总长度短、管线平直、减少折点和起伏。
2.4.5干、支两级固定管道在灌区内的长度，宜为90〜150m/hm22.4.6支管走向宜平行于作物种植行；支管间距宜采用50〜150m,单向浇地时取较小值，双向浇地取较大值。
2.4.7给水栓（或出水口）应按灌溉面积均衡布设，间距宜为50〜100m,单口灌溉面积宜为0.25〜0.6h/m2,单向浇地取较小值，双向浇地取较大值。
2.4.8低压管道输水灌溉条件下的畦田与灌水沟规格及适宜流量，应根据当地试验资料确定；无资料地区可参照表2.4.8-1和表2.4.8－2选定。
表2.4.8-1畦田灌水要素表地面灌水坡度要素土壤透水性40.0020.002〜0.0050.005〜0.01畦长（m）单宽流量［L/（s・m）］畦长（m）单宽流量［L/（s・m）］畦长（m）单宽流量［L/（s・m）］强25〜505〜630〜605〜650〜704〜5中30〜605〜640〜704〜560〜804〜5弱40〜704〜550〜803〜480〜1003〜4表2.4.8-2沟灌灌水要素表地面灌水坡度要素土壤性40.0020.002〜0.0050.005〜0.01沟长（m）流量（L/s）沟长（m）流量（L/sm）（m）流量（L/s）强30〜401.0〜1.540〜600.7〜1.0800.6〜0.9中40〜600.7〜1.070〜900.5〜0.61000.4〜0.6弱50〜600.5〜0.680〜1000.4〜0.51200.2〜0.42.5规划成果2.5.1应提交工程规划报告，报告内容宜分为下列部分：（1）序言；（2）基本情况与资料；（3）主要技术参数；（4）水量平衡计算；（5）规划方案及比较；（6）田间工程；（7）机井装置；（8）实施安排；（9）投资估算；（10）经济效益分析；（11）附图。
2.5.2附图中应有下列主要图件：（1）1／5000或1／100水利设施现状图；（2）1／5000或1／100管道灌溉工程规划图；（3）1／1000或1／2000典型管道系统布置图。
3工程设计3.1设计流量3.1.1灌溉系统设计流量，应按下式计算Q0=amA/nTt（3.1.1）式中Q0——灌溉系统设计流量，m3/h；透水沟长60〜80〜90〜a——控制性的作物种植比例；A——灌溉系统设计灌溉面积；m2；n——灌溉水利用系数；T——一次灌水延续时间，d；t——日工作小时数，h。
当Q0大于水泵流量时，应取Q0等于水泵流量，并相应减小灌溉面积或种植比例。
3.1.2树状管网各级管道的设计流量，应按下式计算3.1.32）式中Q——管道设计流量，m3/h;n——管道控制范围内同时开启的给水栓（或出水口）个数；N——全系统同时开启的给水栓（或出水口）个数。
1.1.3环状管网各级管道设计流量，应根据具体情况确定；单井单环网管道设计流量，可按下式计算Q=Q0/2（3.1.3）1.1.4管道系统、各级管道及给水柱（或出水口）的实际流量，应通过水泵工作点计算确定。
3.2设计水头3.2.1管道系统最大和最小工作水头，应分别按式（3.2.1－1）和式（3.2.1-2）计算H max=Z2—Z0+^Z2+E h f2+E h j2（3.2.1-1）H min=Z1—Z0+^Z1+Z h fl+Z h j1（3.2.1-2）式中H max——管道系统最大工作水头，m；H min——管道系统最小工作水头，m；Z0——管道系统进口高程，m；Z1——参考点1地面高程；在平原井区，参考点1一般为距水源最近的出水口，m；Z2——参考点2地面高程；在平原井区，参考点2一般为距水源最远的出水口，m；△Z1、△Z2——分别为参考点1与参考点2处出水口中心线与地面的高差，m,出水口中心线高程应为所控制的田间最高地面高程加0.15m；Z h f1、Z h j1——分别为管道系统进口至参考点1的管路沿程水头损失与局部水头损失，m；Z h f2、Z h j2——分别为管道系统进口至参考点2的管路沿程水头损失与局部水头损失，m。
3.2.2管道系统设计工作水头，宜按最大和最小工作水头的平均值近似取用H0=(Hmax+Hmin)/2(3.2.2)式中H0——管道系统设计工作水头，m。
3.2.3灌溉系统设计扬程，应按下式计算H p=H0+Z0-Z d+Z h f0+Z h jO(3.2.3)式中H p——灌溉系统设计扬程，m；Z d机井动水位，m；Z h f0、E h j0——分别为水泵吸水管进口至管道系统进口之间的管道沿程水头损失与局部水头损失，m。
3.2.4水泵运行的扬程（流量）范围，应通过水泵工作点计算确定。
3.3水头损失3.3.1管道沿程水头损失，应按下式计算（3.3.（1）式中h f——沿程水头损失，m；f——管材摩阻系数；L管长，m；D——管道内径，mm；m流量指数；b——管径指数。
各种管材的f、m、b值，可按表3.3.1取用。
表3.3.1f、m、b值表管材类别fmb硬塑料管0.948x1051.774.77石棉水泥管1.455x1051.854.89旧钢管、旧铸铁管6.25x1051.95.1当地材料管7.76n2x10525.33注①地埋薄壁塑料管的f值，宜用表列硬塑料管f值的1.05倍；②n为糙率，水泥沙土管n=0.0143。
3.3.2管道局部水头损失，应按下式计算（3.3.（2）式中h j——局部水头损失，m；Z——局部损失系数；u管内流速，m/s；g——重力加速度，为9.81m/s2。
3.3.3给水栓（或出水口）的局部水头损失，应按试验或厂家提供的资料确定；无资料时可按0.3〜0.5m选用。
3.4管径与管道工作压力3.4.1管道系统各管段的直径，应通过技术经济计算确定；在初估管径时，可按表3.4.2选择管内流速。
表3.4.1管道流速表管材混凝土管石棉水泥管水泥沙土管硬塑料管移动软管流速（m/s）0.5〜1.00.7〜1.30.4〜0.81.0〜1.50.5〜1.23.4.3管道系统各管段的设计工作压力，应为正常运行情况下最大工作压力（不含冲击压力）的1.4倍；最大工作压力应根据运行中可能出现的各种情况比较确定。
3.4.4正常运行情况下（不含冲击压力），管道的工作压力不得为负值。
3.5水锤压力3.5.1管道系统设置单向阀时，应验算突然停泵时的水锤压力。
