镁合金牺牲阳极使用技术规范

镁合金牺牲阳极：
主要性能：
极高的电化学性能、阳极消耗均匀、寿命长、单位质量发电量大，是理想的牺牲阳极材料，适用于土壤、淡水介质中金属构筑物的阴极保护。

使用范围：
牺牲阳极阴极保护方法中，镁阳极可用于电阻率在20欧.米到100欧.米的土壤或淡水环境。

详细介绍：
我公司生产的高电位镁阳极使用高质镁材料生产，产品符合ASTM97-98标准，采用特定的生产工艺。

阳极具有极佳的电化学性能，在
阴极保护过程中，阳极消耗均匀，因此使用寿命更长。

在实际的使用过程
中，实际测量工作电位-1.8~-1.85V之间，因此对目标结构保护效果更明显。

在电阻率高于8000欧姆.米的土壤中，建议使用高电位镁阳极。

我公司的镁合金牺牲阳极按国际GB/T17731-2004《镁合金牺牲阳极》生产，用于管道的阳极。

镁阳极规格：。

牺牲阳极的设计与安装说明
1、一般牺牲阳极工程采用镁合金牺牲阳极，规格通常为22公斤/支，也有采用14公斤、11公斤、8公斤的规格，一般安装时单支焊接或两支阳极并联为一组安装。

2、如果是并联焊接，相邻阳极组最好分布在管道两侧。

阳极组距管道外壁约2.0m左右,距管道外壁最近不小于300mm；最小埋深部不小于1m。

可根据现场实际情况，按照有关标准规范适当调整阳极位置。

3、如果阳极采用4支一组，同侧阳极组间距最低不小于2米。

4、阳极钢芯与电缆连接，采用焊锡灌注，以减少接触电阻，同时应保持连接处的绝缘密封，需包覆环氧树脂玻璃布，然后再采用热收缩套管，加以密封和绝缘，阳极的钢芯一端阳极端面，须涂环氧树脂，确保该端面不起作用，其他五面要清洁干净，放入盛有阳极填充料的棉布口袋中。

5、阳极电缆可用10mm2电缆，可用vv-1kv/1x10mm2。

6、牺牲阳极与钢管可采用铝热焊剂直接将阳极电缆焊接于钢管上，然后应仔细修复焊接处的防腐层，保证该处密封绝缘。

通常采用补伤片补伤。

7、阳极安装在阳极坑后进行回填，在回填土中不应含有砖、石等，若坑内较干燥时，应在阳极外的布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，恢复地坪。

牺牲阳极安装技术要求、安装步骤和施工要求1技术要求（1）将牺牲阳极与管网电性连接，通过牺牲阳极自身消耗向被保护金属构筑物提供直流电流，通过土壤构成电流回路，使被保护的金属构筑物极化到保护电位一0.85—1.5V，即达到了良好的保护状态。

（2）施加阴极保护后，发现旁流严重而明显影响保护范围和保护效果时，应采用绝缘予以绝缘断流，确保被保护的金属构筑物全面达标。

（3）系统中的所有电缆接头质量均应满足设计与使用要求，其接触电阻应低于0.0lQ，密封处理应经久耐用、密封效果可靠，对外界不允许存在导通点，确保阴极保护系统在有效保护期内正常运行。

2安装步骤牺牲阳极安装步骤：①阳极检验工作;②阳极表面活化处理;③牺牲阳极组装;④牺牲阳极埋设;⑤与管道电性连接。

3施工要求（1）阳极检验工作阳极组装前应对阳极电缆封头进行外观封涂质量检查，电缆机械强度检查和接触电阻测试。

因电缆损坏或电缆接头损坏将导致阳极失效，失去保护作用，要求阳极铁芯绝缘封涂质量好，阳极电缆机械强度以能够随阳极自身重量，阳极接触电阻小于0.001n。

（2）阳极表面活化处理组装牺牲阳极之前，为加速阳极表面活化，应将阳极表面的附着的油污及氧化物除净。

首先采用机械处理方法，用手动砂轮或钢刷将阳极表面均匀打磨，再用粗砂纸打磨一遍。

必要时进行化学处理，阳极表面火花处理与组装间隔时间不宜超过24h。

（3）牺牲阳极组装先将特制白布袋内放人15kg填包料，再将经过检验和表面活化处理的阳极放入布袋轴线正中填包料中固定，并在阳极四周及顶部填装填充料约35kg;阳极不应与布袋接触，组装时应防止阳极偏心。

（4）阳极的埋设有关管道埋深、土壤的湿度、电阻率和其他性质的不同，阳极埋设的深度有所不同。

阳极应埋设在湿土层和冻土层之下，严防填充料干燥硬化而造成阳极失效。

牺牲阳极的埋设按照图纸技术要求进行施工。

阳极坑回填之前，应向坑内浇注足够量的水，浸透填料包，并及时测量牺牲阳极的开路电位。

牺牲阳极技术规范书（一）锌阳极1、化学成分锌阳极的化学成分（质量分数 %）2、电化学性能土壤中棒状锌阳极的电化学性能3、棒状锌阳极规格及尺寸棒状锌阳极参考规格及尺寸4、其它用于锌阳极的钢芯表面镀锌，阳极体与钢芯之间的接触电阻小于0.001Ω。

（二）镁阳极1、化学成分镁合金牺牲阳极的化学成分（质量分数 %）2、电化学性能镁合金牺牲阳极的电化学性能3、形状、规格及尺寸镁合金阳极形状分为D型，梯形、圆柱型、球型、半球型、棒状（包括圆棒、矩形棒），其规格及尺寸见GB/T17731-2004《镁合金牺牲阳极》。

（三）填包料牺牲阳极的填包料是由石膏粉、膨润土和工业硫酸钠组成的混合物。

牺牲阳极填包料配方填包料可在室内预装，也可在现场包装。

包装带采用棉布袋或麻袋，阳极棒置于袋子的中央，填料均匀分布在袋子中，且密实均匀，四周填料至少为50mm。

填包料拌匀，不得混入石块、泥土、杂草等。

（四）引出电缆引出电缆与阳极连接牢固，抗拉强度大于1.5倍预包装总重。

连接处的密封性保证使用寿命期连接处不腐蚀。

牺牲阳极引出电缆缆芯截面不小于10mm2，电缆长度不小于5m。

电缆符合以下要求：电压等级：0.6/1kV。

绝缘层：PVC。

绝缘护套：PVC。

（五）到货后对外观、重量、钢芯与阳极接触电阻、化学成分或电化学性能进行检验。

按批进行抽检，抽检频率不低于3%，少不少于3支，若不合格加倍抽查，其中一支不合格该批判定不合格，招标方将拒绝批次产品使用在本工程上。

（六）包装和运输1、在搬运过程中考虑阳极的特殊要求。

2、需标示吊装重心，在装卸时严格遵守。

运输时用草垫等材料保护阳极体不被磨损或摔坏变形。

镁合金牺牲阳极施工标准
镁合金牺牲阳极施工标准包括以下内容：
1. 器材准备：确保施工所需的所有器材都已准备就绪，包括镁合金牺牲阳极、连接线、电缆等。

2. 表面处理：施工前需对施工区域进行表面处理，以确保阳极与结构表面之间的良好粘合。

表面处理可以包括清洗、除锈、打磨等。

3. 阳极安装：按照设计要求，将镁合金牺牲阳极正确安装在结构的需要保护的区域上。

确保阳极与结构之间的良好接触。

4. 连接线安装：将阳极的连接线正确连接到结构的相应位置上，以确保阳极与结构电气连接良好，并能够正常运行。

5. 固定和密封：对阳极进行固定和密封处理，以确保阳极的稳定性和防腐效果。

对于特殊情况，可以使用专用的固定和密封材料。

6. 检测和测试：施工完成后，对所安装的阳极进行检测和测试，以确保其工作正常，并能够达到预期的保护效果。

7. 记录和报告：对施工过程的每个环节进行详细记录，并根据需要编写施工报告。

施工报告应包括施工过程中的注意事项、施工质量控制等内容。

以上是镁合金牺牲阳极施工的一般标准，具体的施工标准还应根据具体项目的要求和设计方案确定。

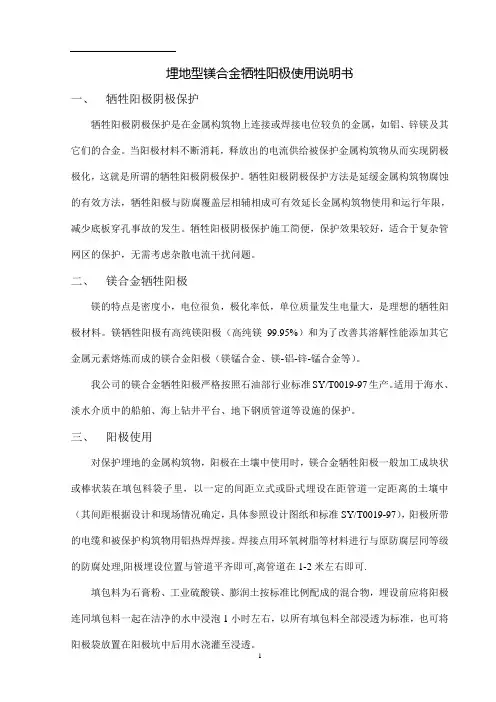

一、牺牲阳极阴极保护
牺牲阳极阴极保护是在金属构筑物上连接或焊接电位较负的金属，如铝、锌镁及其它们的合金。

当阳极材料不断消耗，释放出的电流供给被保护金属构筑物从而实现阴极极化，这就是所谓的牺牲阳极阴极保护。

牺牲阳极阴极保护方法是延缓金属构筑物腐蚀的有效方法，牺牲阳极与防腐覆盖层相辅相成可有效延长金属构筑物使用和运行年限，减少底板穿孔事故的发生。

牺牲阳极阴极保护施工简便，保护效果较好，适合于复杂管网区的保护，无需考虑杂散电流干扰问题。

二、镁合金牺牲阳极
镁的特点是密度小，电位很负，极化率低，单位质量发生电量大，是理想的牺牲阳极材料。

镁牺牲阳极有高纯镁阳极（高纯镁99.95%）和为了改善其溶解性能添加其它金属元素熔炼而成的镁合金阳极（镁锰合金、镁-铝-锌-锰合金等）。

我公司的镁合金牺牲阳极严格按照石油部行业标准SY/T0019-97生产。

适用于海水、淡水介质中的船舶、海上钻井平台、地下钢质管道等设施的保护。

三、阳极使用
对保护埋地的金属构筑物，阳极在土壤中使用时，镁合金牺牲阳极一般加工成块状或棒状装在填包料袋子里，以一定的间距立式或卧式埋设在距管道一定距离的土壤中（其间距根据设计和现场情况确定，具体参照设计图纸和标准SY/T0019-97），阳极所带的电缆和被保护构筑物用铝热焊焊接。

焊接点用环氧树脂等材料进行与原防腐层同等级的防腐处理,阳极埋设位置与管道平齐即可,离管道在1-2米左右即可.
填包料为石膏粉、工业硫酸镁、膨润土按标准比例配成的混合物，埋设前应将阳极连同填包料一起在洁净的水中浸泡1小时左右，以所有填包料全部浸透为标准，也可将阳极袋放置在阳极坑中后用水浇灌至浸透。

五、镁合金阳极使用图。

埋地天然气储罐阴极保护怎么做？地埋LPG储罐的阴极保护应该怎么做？埋地钢制储罐液化石油气储罐阴极保护的设计与施工怎么做？天然气公司场站埋地储罐牺牲阳极怎么测试测量？河南邦信防腐材料有限公司的技术人员经常会接到这样的咨询电话，今天笔者就为大家简单介绍一下埋地储罐阴极保护牺牲阳极的安装方法和步骤，硫酸铜参比电极的电位测试方法。

如有不清楚的地方，请电话咨询公司技术人员。

1. 采用4-22kg预包装镁合金牺牲阳极，每个埋地储罐米设置一组镁阳极，每组两只或3只。

2. 镁合金牺牲阳极的敷设应与埋地储罐垂直，应选择在土层较厚、潮湿、电阻率低的地方。

距埋地储罐外壁距离不得小于0.5m，埋深与埋地储罐中心埋深相同且不得小于1m。

3. 牺牲阳极阳极坑尺寸为0.5×0.5×1.5m。

阳极填包料的袋子必须采用天然纤维织品（棉布或麻袋）。

严禁使用人造纤维织品。

填包料可在室内或现场包装。

应保证阳极四周的填包料厚度一致，且厚度不小于50mm,阳极袋子就位后先浇水浸透填包料，然后回填。

施工时应确保填料密实，阳极居中。

4. 长效硫酸铜参比电极用作阴极保护电位的测量，埋设在埋地储罐中心线中央位置并尽量靠近管道，水平距离为100mm，埋设前将参比电极同填包料一起浸水超过10小时，埋设后再用水将其周围土壤湿润。

参比电极填包料袋子必须采用天然纤维织品（棉布或麻袋），填包料可在室内或现场包装。

5. 电缆与管道连接具体步骤：1) 埋地储罐焊接点清洁2) 用刀割开一个口子。

（12点方向，约100mm2大小）3) 对割开处进行烤火加热，用铁铲去除PE层，用钢丝刷将环氧层磨光，形成直径约3cm的圆形光面。

4) 将四周PE软化处用钢锉打毛，将凸起不平处刮走（方便补伤）。

5) 将电缆一端去皮约3cm。

6) 用铜片将电缆一端压在光面处，做铝热焊接，将其焊在管材上。

7) 将焊接处毛刺、飞溅物、焊渣除去，检查焊接质量。

8) 合格后，用热熔胶将此处伤口补伤。

牺牲阳极安装要求1.牺牲阳极采用22kg镁合金制成，每250米设臵一组，每组两只。

2.镁牺牲阳极的敷设应与管道垂直，应选择在土层较厚、潮湿、电阻率低的地方。

距管道外壁距离最小不得小于0.5m，埋深与管道中心埋深相同且不得小于1m。

3.牺牲阳极阳极坑尺寸为0.5×0.5×1.5m。

阳极填包料的袋子必须采用天然纤维织品（棉布或麻袋）。

严禁使用人造纤维织品。

填包料可在室内或现场包装。

应保证阳极四周的填包料厚度一致，且厚度不小于50mm,阳极袋子就位后先浇水浸透填包料，然后回填。

施工时应确保填料密实，阳极居中。

4.参比电极用作阴极保护电位的测量，埋设在管道中心线中央位臵并尽量靠近管道，水平距离为100mm，埋设前将参比电极同填包料一起浸水超过10小时，埋设后再用水将其周围土壤湿润。

参比电极填包料袋子必须采用天然纤维织品（棉布或麻袋），填包料可在室内或现场包装。

5.电缆与管道连接具体步骤：1)管子清洁2)用刀割开一个口子。

（12点方向，约100mm2大小）3)对割开处进行烤火加热，用铁铲去除PE层，用钢丝刷将环氧层磨光，形成直径约3cm的圆形光面。

4)将四周PE软化处用钢锉打毛，将凸起不平处刮走（方便补伤）。

5)将电缆一端去皮约3cm。

6)用铜片将电缆一端压在光面处，做铝热焊接，将其焊在管材上。

7)将焊接处毛刺、飞溅物、焊渣除去，检查焊接质量。

8)合格后，用热熔胶将此处伤口补伤。

9)两人配合操作，一人将电缆按在管材上，另一人将融化的胶条涂于电缆上，造成一个圆滑的坡面，形成过渡，便于补伤片的安装操作。

10)将伤口补伤（按照防腐补伤要求）。

a)补伤用两张补伤片，先补一张，等其冷却。

再将露出电缆附近清洁、打毛。

冷却原因：第一张补伤片上面也需要打毛，防止因温度太高，打毛时将其刮伤。

b)将第二张补伤片安装，使其与第一张作交叉状安装。

11)将阳极包露出电缆与连接到接线板的电缆用铜套管相连，用液压钳将铜套管两端和中间三个位臵压实。

预包装镁合金牺牲阳极行业标准河南汇龙合金材料有限公司2019年初版预包装镁合金牺牲阳极1.名称：镁合金牺牲阳极2.标准：GB/T17731-20153.型号：MGAZ63B-C-22-S4.规格：（长×宽×高mm）：700×(130+150)×125单支重量为22±0.5kg、横截面为梯形。

5.产品说明：预包装镁合金牺牲阳极（预包装镁阳极）主要由一只镁阳极和专用热收缩套管、电缆线组成，阳极体采用在阳极体周围装上所要求成份的填包料。

镁合金牺牲阳极是为了保证阴极保护工程施工质量以及简化现场施工程序而开发的，施工方便快速、将原来在施工现场进行的操作在工厂里完成，有效保证了阳极地床的施工安装质量。

订购时请告知镁阳极规格、所需带电缆的规格和长度。

引出电缆要求:牺牲阳极引出电缆缆芯截面应不小于10mm2，长度不低于5米，电压等级：0.6/1kV, 绝缘层：PVC, 绝缘护套：PVC,（常规所带电缆为VV-1KV/1*10mm2）。

6.使用寿命：10年8.镁合金牺牲阳极及填包料外形图：(图片仅供参考)产品说明：长输埋地管线镁合金牺牲阳极的施工要求首先是牺牲阳极的埋设要求:准备好填料,要按比例配制并调匀,装入直径三十厘米一米长的棉布袋中;按要求将阳极进行表面清洁处理,然后插入准备好的填包料中心位置压实。

ISO9000—效率、效益之源。

填包料外面要绑结实,放平或者数值摆放都可以,埋在相同深度,距离被保护管道两到三米的位置,zui后用准备哈皮的细土掺入盐将阳极坑进行填平。

电缆与其他装置连接的时候都要采用锡焊,分线盒内的连接线除外。

锡焊接前都要剥去防腐绝缘层,并进行表面清洁处理;焊接完成后的焊接点要做好绝缘防腐处理;电缆的埋设也要与管道的的埋设深度相同。

电缆必须要有足够长的预留大约在零点八米左右,预留长度不能加上保护管,方便日后维护的时候将分线盒提出地面检测数据;分线盒的填埋要填实并且要做防水处理。
