浅析电焊机的保护接地技术

电焊机为什么非要接地才能正常工作?为了保护作业人员人身安全，保证焊接作业现场安全，电焊机需要做好接地。

一、电焊机接地，主要目的是防止焊机漏电而导致焊接人员触电事故的发生。

利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的。

当焊机未接地时，若焊机绝缘不良产生漏电，人一接触焊机，有超过0.05安培的电流通过人体，就会有生命危险。

所以，电焊机使用前必须接地，这样可使设备与大地构成回路，当人体接触焊机时，电流不会通过人体，也就防止了发生触电事故的发生。

二、电网电源如为三相三线制或单相制时，焊机外壳和二次线圈引出线的一端，应安放保护接地线。

三、固定地点使用的电焊机：1、接地线一端连接在电焊机外壳的接地螺栓上，另一端连接在接地母线上，当安放电焊机的地点没有装设接地母线时，也可将接地线接到独立接地系统的接地端子上。

2、必须经常检查接地装置各连接部位的紧固情况，并定期检测接地系统的电气性能，接地电阻值不得大于2Ω。

3、当有多台电焊机在同一作业场所使用时，各台电焊机的接地线必须并联接在接地母线或独立接地端子上，严禁串接。

4、接地线的装设必须与附近的防雷接地网有足够的安全距离，防止因雷电反击或雷电感应作用对电焊机或人员造成伤害。

四、非固定地点使用的电焊机：1、非固定地点使用的电焊机必须采用独立接地系统的接地端子，接地端子连接在接地线上，连接紧固、无锈蚀。

2、接地端子必须装设在导电性良好的地点，电焊机使用前必须检测接地系统的接地电阻。

3、当电焊机在井下使用时，接地线应装设在水沟等潮湿地点，严禁接到轨道、管线上。

五、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构及轨道上。

六、接地极还必须满足下列要求：1、必须接触良好，接地电阻值不得超过2Ω；2、电焊机接地线采用截面不低于25mm2的绝缘铜线制作；3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动；4、多台焊机排列一起时，接地线不允许串联连接。

电焊的接地线原理
电焊的接地线原理是基于电流的闭合回路原理。

电焊机产生的电流通过焊接工件和焊接电极之间的接触点流动，完成焊接过程。

接地线的作用是将焊接工件与地面建立起电流回路，以保证电流的稳定流动，并提供焊接过程中的安全保护。

接地线通常由导电材料制成，其一端接在焊接工件上，另一端连接到接地装置或地面。

当电焊机工作时，电流从电焊机的电源输入端流向焊接电极，然后通过焊接工件流回电焊机的接地线，形成一个闭合的电路，从而形成了一个完整的焊接回路。

接地线的原理主要有以下几个方面：
1. 电流平衡：焊接过程中产生的电流通过接地线流回电焊机，使电流得以平衡流动，保证焊接效果的稳定性和质量。

2. 安全保护：焊接工作中存在高温、高压和强磁等潜在危险。

接地线的连接可以将焊接工件与地面相连，使得电流可以顺利流回地面，减少人体触电的风险，保障焊接人员和设备的安全。

3. 防止电磁干扰：电焊过程中产生的电流和电磁场可能会对周围的电子设备产生干扰或损害。

接地线的连接可以将电磁场引导到地面，减少对周围电子设备
的影响，保护设备的正常运行。

4. 去除电焊工件上的静电：焊接材料或工件表面可能存在静电，接地线的连接可以将静电释放到地面，避免静电积累导致火花或其他意外事故的发生。

在实际应用中，接地线除了正常焊接过程中的连接外，还要定期检查接地线的连接是否良好，确保其电阻值符合要求，以保证电流的正常流动和焊接质量的稳定。

总结起来，电焊的接地线原理是将焊接工件与地面之间建立起电流回路，通过平衡电流、保障安全、防止电磁干扰以及去除静电等方面起到重要作用。

接地线的连接是电焊过程中的必要措施，对焊接质量和人员安全有着重要的意义。

浅析电焊机外壳接地的作用及漏电的危害发表时间：2017-03-09T15:01:12.137Z 来源：《电力设备》2017年第1期作者：刘博[导读] 用“木桶效应”来突出安全工作的重要性，总结出在安全工作中，要克服安全“忽视细小环节”的错误观念。

（大庆油田电力集团供电公司维修工区管焊队 163451）摘要：用“木桶效应”来突出安全工作的重要性，总结出在安全工作中，要克服安全“忽视细小环节”的错误观念，牢固树立“安全第一，预防为主”的安全理念；要提高自身的安全管理水平；要强化“薄弱环节”排查治理，突出抓好薄弱地点、薄弱人员的安全管理。

要用先进的理念、科学的技术、完善的措施，严格的管理、过硬的队伍来抓住关键，抓大不放小，取长更补短，不断发现细小环节，持续治理细小环节，真正实现维护电网平稳运行。

关键词：木桶效应安全理念安全管理水平电焊机漏电从事电气系统焊接工作以来，我从工作毛躁到执行每项焊接操作都严格执行操作规程，一丝不苟，是因为这么多年来我耳闻目睹了太多因为工作马虎大意、违反操作规程造成设备和人身伤亡的事故。

事故的发生，不但给企业带来了经济损失和政治影响，更给个人造成了无法挽回的后果，甚至是失去生命的代价。

可是为什么人们一直在学习安全规程，却还会发生这么多的事故？我们经常听到的一句话，或者说是一句无奈的反思与叹息。

深思这“低级错误”的叹息，岂不正是我们安全管理中的软肋吗?在工作现场目睹很多，地线破皮与电焊机外壳接触，把电焊机的外壳上的接地线的外皮点燃了。

这个时候电焊机的外壳带电么？如果带电那电压是多少？对人体的危害有多大？值得我们深思。

翻开有关电焊机知识书籍我们会发现，首先电焊机的外壳接地，一定要有良好的接地体，接地电阻合格（10欧以下），才能接，否则没有意义。

你没有接地也没有被电击，可能是你的电焊机没有漏电，也可能是你穿的鞋是绝缘的，站到干燥的地方等等，如果那一天没有穿绝缘的鞋，站到潮湿的地方，摸到漏电的外壳等等，可能就有生命危险了。

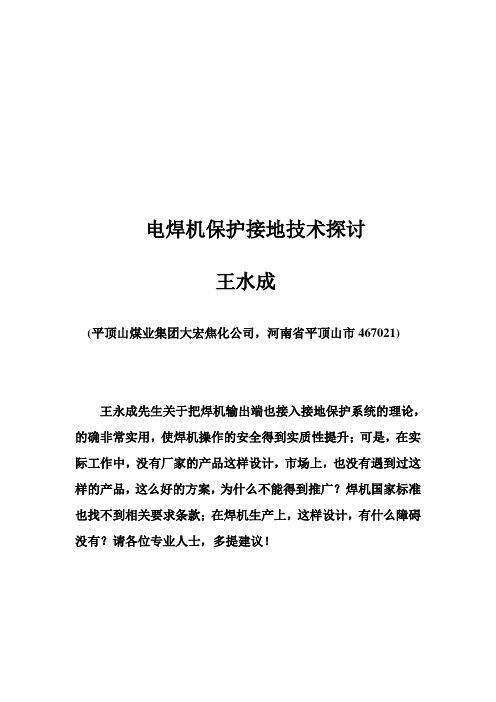

电焊机保护接地技术探讨王水成(平顶山煤业集团大宏焦化公司，河南省平顶山市467021)王永成先生关于把焊机输出端也接入接地保护系统的理论，的确非常实用，使焊机操作的安全得到实质性提升；可是，在实际工作中，没有厂家的产品这样设计，市场上，也没有遇到过这样的产品，这么好的方案，为什么不能得到推广？焊机国家标准也找不到相关要求条款；在焊机生产上，这样设计，有什么障碍没有？请各位专业人士，多提建议！摘要：从保护焊接作业过程中的人身安全和设备安全的角度出发，分析了电焊机保护接地的原理，探讨了电焊机保护接地措施的实施方法，介绍了电焊机保护接地措施对接地系统的技术要求。

关键词：电焊机机壳保护接地接地电阻接地线1：前言电焊机在运行过程中由于自身发生故障、外部因素影响或使用不当等原因，可能导致人员触电、引发火灾等事故。

所以，电焊作业对于操作者及其周围人员和设施的安全是具有重大危害的因素，被国家确定为特种作业。

下面针对电焊作业的危害因素，对电焊机保护接地技术进行探讨。

2：电焊机保护接地原理2. 1电焊机的电击危险部位就焊接作业中的电击伤害而言，主要危险因素可以归结为以下两点。

其一是电焊机机壳带有危险电压。

主要原因有：电焊机内部绝缘存在先天性缺陷(主要指修理缺陷)、过载性老化、过电压击穿等；电焊机遭水淹或严重受潮、腐蚀性介质的侵蚀；电焊机遭受剧烈振动或机械冲击；电焊机的内部或外部发生动力电源接线端子通过某些导电性物质(如金属丝、带、屑及类似导体)与机壳或铁芯搭接；带有危险电压的电力线导体或其他带电体与机壳或承载电焊机的金属车架等相碰。

其二是电焊机二次回路(包括焊钳、焊件、焊接电缆、电焊机输出接线端子在内的整个焊接回路)带有危险电压。

主要原因有：电焊机内部一次侧与二次侧之间的绝缘损坏，如先天性缺陷(主要指修理缺陷)、过载性老化、过电压击穿等；电焊机遭水淹或严重受潮、腐蚀性介质的侵蚀；电焊机遭受剧烈振动或机械冲击；带有危险电压的电力线导体或其他带电体与二次回路导体相碰等。

电焊机二级接地保护要求-概述说明以及解释1.引言1.1 概述电焊机是在工业生产中常见的设备，其工作原理是利用高温电弧将金属焊接在一起。

在电焊过程中，由于高温电弧和高电压的存在，存在着电击、短路、火灾等安全隐患。

为了保障工作人员和设备的安全，对电焊机的接地保护显得尤为重要。

电焊机的二级接地保护是保障人员和设备安全的重要措施之一。

通过正确实施二级接地保护，可以有效地减少因电击、短路等意外事故带来的风险，保障生产环境的安全。

本文将结合实际案例和相关规范，探讨电焊机二级接地保护的定义、重要性和实施方法，旨在提高工作人员对二级接地保护的认识，为电焊机的安全使用提供参考。

json"1.2 文章结构": {"本文主要分为引言、正文和结论三部分。

在引言部分中，将对电焊机二级接地保护的概念进行简单介绍，阐明文章的目的和结构。

在正文部分，将详细阐述电焊机二级接地保护的定义、重要性和实施方法。

最后在结论部分对文章的内容进行总结，探讨其推广意义和未来发展方向。

通过对电焊机二级接地保护要求的全面讨论，旨在提高读者对该领域的认识和理解，促进该技术的应用和推广。

"}1.3 目的本文旨在介绍电焊机二级接地保护的要求，通过对二级接地保护的定义、重要性和实施方法进行详细分析，旨在提高读者对于电焊机二级接地保护的认识，强调其在电焊作业中的重要性和必要性。

通过本文的阐述，读者将了解到如何正确地实施电焊机二级接地保护，从而保障电焊操作的安全性和可靠性。

同时，本文也旨在引起读者对于电气安全问题的重视，提高电焊工作者的安全意识和操作规范，确保工作环境的安全和稳定。

最终达到减少事故发生，保护人身财产安全的目的。

2.正文2.1 电焊机二级接地保护的定义电焊机二级接地保护是指在电焊机设备接地系统中设置一个额外的保护措施，以提高设备和人员的安全性。

在焊接过程中，由于电流较大，如果接地系统不完善或者存在故障，就可能导致电击伤害或者设备损坏。

电焊机的一些使用规定及现场检查要点电焊机是施工现场比较常见的用电设备之一，安全规程上有许多规范要求和使用注意事项，现把其中有关安全的常见部分摘录出来与大家共同学习，以提高职业敏感性，共同参与管理，及时发现并消除施工现场电焊机使用过程的安全隐患。

1、人员资质：从事电焊的人员必须经专业培训，持证上岗，并定期复审证件。

该项现场一般不检查，如需检查主要为人证合一，在复审期内2、劳动保护：操作人员从事电焊作业时应正确穿戴专用工作服、绝缘鞋、防护手套、防护镜等符合专业防护要求的劳动保护用品。

衣着不得敞领卷袖。

--------现场巡检时对各个工种的劳保用品都有对应的不同的要求，我们在现场时要多注意，例如：戴好安全帽、正确佩戴使用安全带、需戴护目镜的工作、不得带手套的工作（转动机械）、必须戴相应手套的工作、需穿绝缘鞋、穿防滑鞋、不得穿硬底鞋、工作服材质穿戴的要求等是现场检查的注意点3、电焊机使用中的检查：1、交流弧电焊机一次侧电源线必须绝缘良好，不得随地拖拉，长度不应超过5m，进线处必须设置防护罩。

------对电源线接线的要求是必须接在单独的带30ma、0.1s漏电保护器、额定电流合适的开关上，而且必须是一个开关控制一台电器，包括配电柜（箱）内的插座也必须是与开关一一对应的；对电源线的绝缘（主要是看线有无破损等）、使用中发热情况（主要是线径与工作电流的匹配）、长度要小于5m，电焊机接线柱处有防护罩（主要是防止人员直接接触触电）等是现场检查的注意点2、场临时用电规范JGJ46-2005电焊机二次接线宜采用YHS型橡皮护套、铜芯多股软电缆，电缆的长度不应超过30m，且接头不得超过三个。

------由于二次电流很大电缆线发热严重的现象较多、接线柱处有很多接头未采用专用铜鼻联接常有烧焦现象、对一二次线有绝缘损坏或下降的地方（一般指接头已做绝缘处理的部分）是否在积水中等是现场检查注意点3、固定和移动的电焊机的外壳以及工作台必须有可靠的保护接地。

电焊机保护技术及装置的应用技巧王水成【摘要】从促进安全生产和保护劳动者的角度出发,就电焊机及其线路系统和焊接操作者的保护装置进行介绍,主要包括剩余电流动作保护器、电焊机空载自动保护装置等,这些电器的主要职能是对电焊机及相关设备和操作人员起安全保护作用,保护范围主要是:电焊机过载,电焊机及其线路的短路,机壳和焊接回路漏电,电焊机及其线路直接接触触电和机壳与焊接回路漏电引起的间接接触触电,二次侧空载电压触电等.%From the perspective of promoting safe production and workers protection,introduce the device of electric welding machine and circuit system and protect the welding operator,which mainly includes the residual current operated protection device,electric welder no-load automatic protection device.The main function of these appliances is to play the role of security protection for electric welding machine and related equipment and operating personnel.The scope of protection is mainly electric welding machine overload;short-circuit electric welding machine and its line;casing and the welding circuit leakage;electric welding machine and line in direct contact with the electric shock and the casing and the welding circuit leakage caused by indirect contact electric shock;secondary no-load voltage electric shock.【期刊名称】《电焊机》【年(卷),期】2018(048)002【总页数】4页(P65-68)【关键词】电焊机;安全;触电;剩余电流动作保护器;漏电【作者】王水成【作者单位】中国平煤神马集团职工技术协会,河南平顶山467021【正文语种】中文【中图分类】TG434;X9340 前言电焊机在国民经济各领域的应用十分广泛，特别是在机械制造、设备维修和建筑工程等行业更是大量使用，是国民经济中不可或缺的技术装备。
