机械传动设计的原则

机械传动手册第一章介绍机械传动的基本原理机械传动是指通过各种机械装置将动力从原动机传递到工作机械的过程。

机械传动广泛应用于各个行业，包括工业、交通运输、农业等领域。

本章将介绍机械传动的基本原理和分类。

1.1 机械传动的基本原理机械传动的基本原理是利用齿轮、皮带、链条等装置将原动机的旋转或线性运动转换为工作机械所需的运动形式。

通过合理的传动设计和安装，可以实现稳定、高效的能量传递。

1.2 机械传动的分类机械传动可以按照传动形式、传动方式以及传动装置的结构来分类。

常见的机械传动形式包括齿轮传动、带传动、链传动等；按照传动方式可分为平面传动和空间传动；传动装置的结构可分为固定轴传动和移动轴传动。

第二章齿轮传动齿轮传动是机械传动中最常见的一种形式，通过齿轮与齿轮之间的啮合传递动力。

本章将介绍齿轮传动的基本原理、分类以及设计与计算。

2.1 齿轮传动的基本原理齿轮传动是利用齿轮的齿数和齿形来实现动力的传递。

齿轮通常由两个或多个相互啮合的齿轮组成，其中一个齿轮连接原动机，称为主动齿轮，另一个齿轮连接工作机械，称为从动齿轮。

2.2 齿轮传动的分类齿轮传动可以按照齿轮的类型、传动方式、传动速比等进行分类。

常见的齿轮类型有直齿轮、斜齿轮、锥齿轮等；根据传动方式可分为外啮合、内啮合和行星齿轮传动；传动速比可以通过齿轮齿数的比值来确定。

2.3 齿轮传动的设计与计算齿轮传动的设计与计算包括齿轮强度计算、齿轮模数与齿数的确定以及齿轮传动效率的评估。

设计人员需要综合考虑传动效率、齿轮受力状况等因素来确定合适的齿轮参数。

第三章带传动与链传动除了齿轮传动，带传动和链传动也是常用的机械传动形式。

本章将介绍带传动和链传动的基本原理、分类以及应用。

3.1 带传动的基本原理带传动是通过带状零件的摩擦和包围来传递动力。

常见的带传动包括平带传动和带齿传动，它们通过将动力由主动轮传递到被动轮来实现传动效果。

3.2 带传动的分类带传动可以按照带状零件的类型、传动方式以及粘接方式进行分类。

机械工程中的轴的设计与优化在机械工程中，轴是一种常见且重要的零件，它承载着传动力和扭矩，将动力从一个地方传递到另一个地方。

轴的设计与优化对于机械系统的性能和可靠性至关重要。

本文将探讨轴的设计原则、材料选择以及优化方法。

一、轴的设计原则在设计轴时，有几个原则需要遵循。

首先是强度原则，轴必须足够强以承受所施加的载荷。

这可以通过计算所需的最大弯曲应力和剪切应力来确定轴的尺寸和形状。

其次是刚度原则，轴必须具有足够的刚度以保持传动系统的准确性和稳定性。

刚度可以通过增加轴的直径或改变轴的截面形状来提高。

最后是轻量化原则，轴应该尽可能轻量化，以减少系统的惯性负载和能耗。

二、轴的材料选择轴的材料选择是轴设计的重要一环。

常见的轴材料包括钢、铝合金和钛合金。

钢是最常用的轴材料，因为它具有良好的强度、刚度和耐磨性。

铝合金轴适用于重量要求较低的应用，它具有较低的密度和良好的耐腐蚀性。

钛合金轴则具有极高的强度和轻量化特性，但成本较高。

在选择轴材料时，需要考虑载荷、工作环境和成本等因素。

三、轴的优化方法轴的优化方法可以分为几个方面。

首先是几何形状的优化，通过改变轴的截面形状和尺寸，可以提高轴的强度和刚度。

例如，采用变径轴设计可以在轴的不同部位提供不同的强度和刚度。

其次是材料的优化，通过选择合适的材料和热处理工艺，可以提高轴的强度和耐磨性。

例如，采用表面渗碳处理可以增加轴的硬度和耐磨性。

最后是结构的优化，通过改变轴的结构形式，如中空轴、薄壁轴等，可以实现轻量化和刚度的平衡。

除了上述的设计原则和优化方法，还有一些其他的注意事项需要考虑。

例如，轴的表面质量和光洁度对于传动系统的性能和寿命有重要影响。

因此，在加工和装配过程中，需要注意轴的表面处理和润滑。

此外，轴的安装和对中也是轴设计中的重要环节，合理的轴承选择和安装方法可以减少轴和轴承的磨损和故障。

综上所述，轴的设计与优化在机械工程中具有重要意义。

合理的轴设计可以提高机械系统的性能和可靠性，同时满足轻量化和刚度的要求。

第一章机械传动教学设计一、引言机械传动是现代机械工程中的重要组成部分。

通过机械传动系统，能够实现不同部件之间的动力传递和运动转换。

作为机械工程专业的学生，掌握机械传动的原理和设计方法是必不可少的。

本章将重点介绍机械传动的基本概念、分类和设计原则，旨在帮助学生全面了解机械传动。

二、机械传动的概念和分类机械传动是指利用机械设备（如齿轮、链条、皮带等）将动力从一个地方传递到另一个地方的过程。

根据传动方式的不同，机械传动可分为直接传动和间接传动。

直接传动是指动力直接传递到工作机构，如齿轮传动和副带传动；间接传动是指通过传动装置将动力间接传递到工作机构，如齿轮传动和链条传动。

机械传动的分类还可以根据传递动力的方式来划分，常见的包括齿轮传动、链条传动、带传动等。

齿轮传动是利用齿轮的啮合传递动力和转动的方式，常见的有圆柱齿轮传动、锥齿轮传动等。

链条传动是利用链条的传动方式，常见的有滑轮链传动、摩擦链传动等。

带传动是利用带的摩擦和弯曲传递动力和转动的方式，常见的有平带传动和齿带传动等。

三、机械传动的设计原则1. 转速和扭矩的匹配：在机械传动的设计中，需要根据所要传递的功率大小和工作机构的要求合理选择传动装置的转速和扭矩。

转速和扭矩的不匹配会导致传动装置的失效或传动效率的下降。

2. 传动效率的提高：机械传动中的能量损失主要包括摩擦损失和传动装置内部的损失。

在设计过程中，应尽量减小这些损失，提高传动效率。

常用的方法包括正确选择润滑方式、合理选择传动比和优化齿轮的啮合等。

3. 传动装置的可靠性和耐用性：机械传动的设计还需要考虑传动装置的可靠性和耐用性。

传动装置要能够承受正常工作条件下的负荷，并具有足够的寿命。

在设计过程中，应注意选用合适的材料、合理设计传动装置的结构和加工工艺等。

4. 安全性和节能性：机械传动设计还需要考虑安全性和节能性。

传动装置应能够保证工作过程中的安全性，尽量减少事故的发生。

此外，还应采取节能的措施，减小能量的损失和浪费。

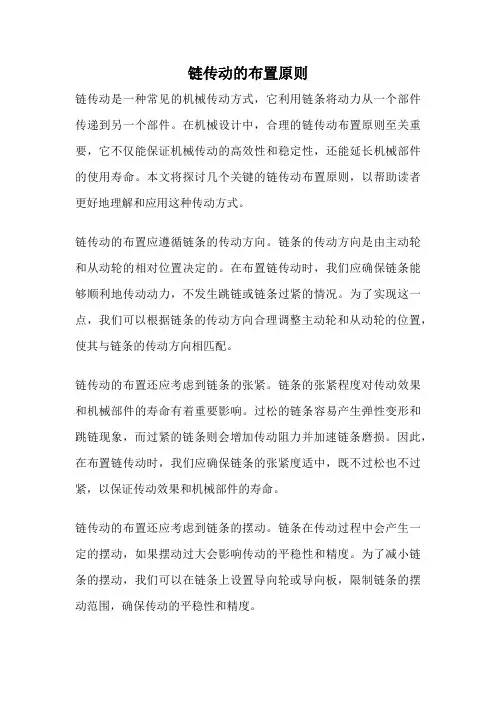

链传动的布置原则链传动是一种常见的机械传动方式，它利用链条将动力从一个部件传递到另一个部件。

在机械设计中，合理的链传动布置原则至关重要，它不仅能保证机械传动的高效性和稳定性，还能延长机械部件的使用寿命。

本文将探讨几个关键的链传动布置原则，以帮助读者更好地理解和应用这种传动方式。

链传动的布置应遵循链条的传动方向。

链条的传动方向是由主动轮和从动轮的相对位置决定的。

在布置链传动时，我们应确保链条能够顺利地传动动力，不发生跳链或链条过紧的情况。

为了实现这一点，我们可以根据链条的传动方向合理调整主动轮和从动轮的位置，使其与链条的传动方向相匹配。

链传动的布置还应考虑到链条的张紧。

链条的张紧程度对传动效果和机械部件的寿命有着重要影响。

过松的链条容易产生弹性变形和跳链现象，而过紧的链条则会增加传动阻力并加速链条磨损。

因此，在布置链传动时，我们应确保链条的张紧度适中，既不过松也不过紧，以保证传动效果和机械部件的寿命。

链传动的布置还应考虑到链条的摆动。

链条在传动过程中会产生一定的摆动，如果摆动过大会影响传动的平稳性和精度。

为了减小链条的摆动，我们可以在链条上设置导向轮或导向板，限制链条的摆动范围，确保传动的平稳性和精度。

链传动的布置还应考虑到链条的润滑。

链条在传动过程中需要保持良好的润滑状态，以减小链条的摩擦和磨损。

在布置链传动时，我们可以在链条上设置润滑装置，定期给链条进行润滑，以保证传动的顺畅和机械部件的寿命。

链传动的布置还应考虑到链条的保护。

链条在传动过程中容易受到外界的损坏，如灰尘、腐蚀等。

为了保护链条的完整性和延长使用寿命，我们可以在链条上设置防护罩或采取其他相应的措施，避免链条受到损坏。

合理的链传动布置原则是保证机械传动高效稳定的关键。

通过遵循链条的传动方向、调整链条的张紧度、限制链条的摆动范围、保持链条的良好润滑和保护链条的完整性，我们可以实现链传动的顺畅传动和延长机械部件的使用寿命。

希望本文的介绍能够对读者理解和应用链传动布置原则有所帮助。

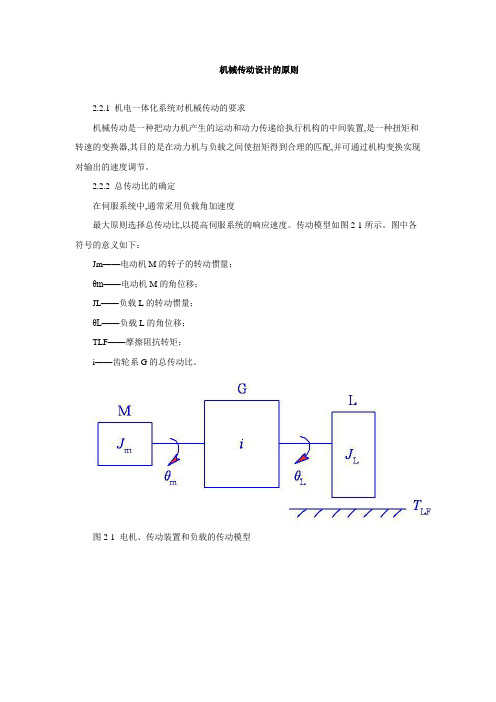

机械传动设计的原则2.2.1 机电一体化系统对机械传动的要求机械传动是一种把动力机产生的运动和动力传递给执行机构的中间装置,是一种扭矩和转速的变换器,其目的是在动力机与负载之间使扭矩得到合理的匹配,并可通过机构变换实现对输出的速度调节。

2.2.2 总传动比的确定在伺服系统中,通常采用负载角加速度最大原则选择总传动比,以提高伺服系统的响应速度。

传动模型如图2-1所示。

图中各符号的意义如下：Jm——电动机M的转子的转动惯量；θm——电动机M的角位移；JL——负载L的转动惯量；θL——负载L的角位移；TLF——摩擦阻抗转矩；i——齿轮系G的总传动比。

图2-1 电机、传动装置和负载的传动模型2.2.3 传动链的级数和各级传动比的分配1. 等效转动惯量最小原则齿轮系传递的功率不同, 其传动比的分配也有所不同。

1）小功率传动装置电动机驱动的二级齿轮传动系统如图2-2所示。

图2-2 电动机驱动的两级齿轮传动2）大功率传动装置大功率传动装置传递的扭矩大,各级齿轮副的模数、齿宽、直径等参数逐级增加,各级齿轮的转动惯量差别很大。

大功率传动装置的传动级数及各级传动比可依据图2-4、图2-5、图2-6来确定。

传动比分配的基本原则仍应为“前小后大”图2-4 大功率传动装置确定传动级数曲线图2-5 大功率传动装置确定第一级传动比曲线图2-6 大功率传动装置确定各级传动比曲线2.质量最小原则1）大功率传动装置对于大功率传动装置的传动级数确定,主要考虑结构的紧凑性。

在给定总传动比的情况下,传动级数过少会使大齿轮尺寸过大,导致传动装置体积和质量增大；传动级数过多会增加轴、轴承等辅助构件,导致传动装置质量增加。

设计时应综合考虑系统的功能要求和环境因素,通常情况下传动级数要尽量地少。

大功率减速传动装置按质量最小原则确定的各级传动比表现为“前大后小”的传动比分配方式。

减速齿轮传动的后级齿轮比前级齿轮的转矩要大得多,同样传动比的情况下齿厚、质量也大得多,因此减小后级传动比就相应减少了大齿轮的齿数和质量。

机械设计手册机械传动机械设计手册是机械工程师必备的工具书，用于指导机械传动的设计和计算。

机械传动是将动力从一个部件传递给另一个部件的过程，它是机械系统运行的关键环节之一。

机械传动的设计对于机械系统的性能和可靠性具有重要影响。

机械传动可以分为多种类型，包括齿轮传动、带传动、链传动等。

每种传动类型都有其特点和适用范围。

齿轮传动是最常见和最普遍应用的机械传动形式之一。

它主要由两个或多个齿轮组成，通过齿轮的啮合将动力传递给其他部件。

齿轮传动具有传动效率高、传动比稳定、传动精度高等优点，广泛应用于各个领域。

在机械传动的设计过程中，需要考虑多个因素。

首先是传动比的选择，传动比决定了传动输出转速和扭矩与输入转速和扭矩的关系。

传动比的选择要根据系统要求和传动部件的可靠性等因素进行合理确定。

其次是传动装置的布局和安装方式。

传动装置的布局应考虑机械的布局结构和空间限制等因素，合理安装传动装置可以提高机械系统的运行效率和可靠性。

机械传动的设计还需要考虑传动件的强度和寿命。

传动件的强度是指传动部件在工作过程中所能承受的最大载荷，而传动件的寿命则是指传动部件在规定工况下能够工作的时间。

在设计过程中，要根据传动装置的工作负荷和传动件的材料等因素，进行合理的强度计算和寿命评估。

此外，机械传动的设计还要考虑传动效率和噪声。

传动效率是指机械系统在能量传递过程中的损失程度，传动效率的高低直接影响着机械系统的能源利用效率。

而噪声是机械系统运行时产生的声音，对于某些应用领域，如航空航天、医疗器械等，噪声控制往往是设计的重要考虑因素之一。

综上所述，机械传动的设计是机械设计中重要的一部分，涉及到传动类型选择、传动比确定、布局和安装、传动件强度和寿命计算、传动效率和噪声控制等方面。

只有通过科学合理的设计和计算，才能够确保机械传动系统的正常运行和高效性能。

因此，机械设计手册中关于机械传动的内容是机械工程师在设计实践中必不可少的参考资料。

机械设计中的齿轮传动系统设计齿轮传动系统在机械设计中扮演着重要的角色。

本文将探讨齿轮传动系统的设计原理、关键要素以及常用的设计方法。

一、设计原理齿轮传动系统是通过齿轮之间的啮合来传递动力和扭矩的机械传动系统。

它的设计原理基于以下几个关键概念：1. 齿轮的模数（Module）：模数是齿轮设计中的重要参数，它表示单位齿数所占的直径。

模数的选择应考虑到所需的传动比、扭矩和转速要求等。

2. 齿轮的齿数：齿数决定了齿轮的啮合速比。

根据传动比的要求和齿轮的载荷要求，可以确定齿数。

3. 齿轮的啮合角：啮合角是指齿轮齿廓的锐角和啮合线的夹角。

合适的啮合角可以提高传动效率和传动性能。

4. 齿轮齿廓的修形：通过对齿轮齿廓进行修正，可以改善啮合过程的运动性能和传动效率。

二、设计要素在进行齿轮传动系统的设计时，需考虑以下几个重要的要素：1. 传动比和转速：根据机械系统的需求，确定合适的传动比和转速比，从而满足所需的输出扭矩和转速要求。

2. 动力传递和承载能力：根据工作条件和载荷要求，选择合适的齿轮材料和热处理工艺，确保齿轮传动系统能承受所需的载荷和传递所需的动力。

3. 齿轮啮合的几何要求：通过几何参数的选择，确保齿轮啮合过程的顺利进行，同时避免齿轮齿面的过度磨损和损坏。

4. 齿轮传动的噪声和振动控制：通过合理的齿轮设计和优化，减少齿轮传动过程中产生的噪声和振动，提高传动系统的运行平稳性和寿命。

三、设计方法在实际的齿轮传动系统设计过程中，可以采用以下几种常用的设计方法：1. 标准化设计：根据已有的标准齿轮模型和参数，选择合适的齿轮尺寸和几何参数，简化设计过程，提高效率。

2. 计算机辅助设计：借助计算机辅助设计软件，进行齿轮传动系统的三维建模和力学分析，快速得到设计结果。

3. 优化设计：通过设计参数的优化选择，使齿轮传动系统满足最佳的传动性能和经济指标。

4. 实验验证：设计完成后，进行实验验证，测试齿轮传动系统的性能和可靠性，发现潜在问题并进行改进。

第二章机械传动系统的总体设计机械传动系统的总体设计，主要包括分析和拟定传动方案、选择原动机、确定总传动比和分配各级传动比以及计算传动系统的运动和动力参数。

第一节分析和拟定传动系统方案一、传动系统方案应满足的要求机器通常由原动机（电动机、内燃机等）、传动系统和工作机三部分组成。

根据工作机的要求，传动系统将原动机的运动和动力传递给工作机。

实践表明，传动系统设计的合理性，对整部机器的性能、成本以及整体尺寸都有很大影响。

因此，合理地设计传动系统是整部机器设计工作中的重要一环，而合理地拟定传动方案又是保证传动系统设计质量的基础。

传动方案一般由运动简图表示，它直接地反映了工作机、传动系统和原动机三者间运动和动力的传递关系。

在课程设计中，学生应根据设计任务书拟定传动方案。

如果设计任务书中已给出传动方案，学生则应分析和了解所给方案的优缺点。

传动方案首先应满足工作机的性能要求，适应工作条件、工作可靠，此外还应结构简单、尺寸紧凑、成本低、传动效率高和操作维护方便等。

要同时满足上述要求往往比较困难，一般应根据具体的设计任务有侧重地保证主要设计要求，选用比较合理的方案。

图2—l所示为矿井输送用带式输送机的三种传动方案。

由于工作机在狭小的矿井巷道中连续工作，因此对传动系统的主要要求是尺寸紧凑、传动效率高。

图2—1（a）方案宽度尺寸较大，带传动也不适应繁重的工作要求和恶劣的工作环境；图2—l（b）方案虽然结构紧凑，但蜗杆传动效率低，长期连续工作，不经济；图2—l（c）方案宽度尺寸较小，传动效率较高，也适于恶劣环境下长期工作，是较为合理的。

图2—l 带式输送机传动方案比较二、拟定传动系统方案时的一般原则由上例方案分析可知，在选定原动机的条件下，根据工作机的工作条件拟定合理的传动方案，主要是合理地确定传动系统，即合理地确定传动机构的类型和多级传动中各传动机构的合理布置。

下面给出传动机构选型和各类传动机构布置及原动机选择的一般原则。
